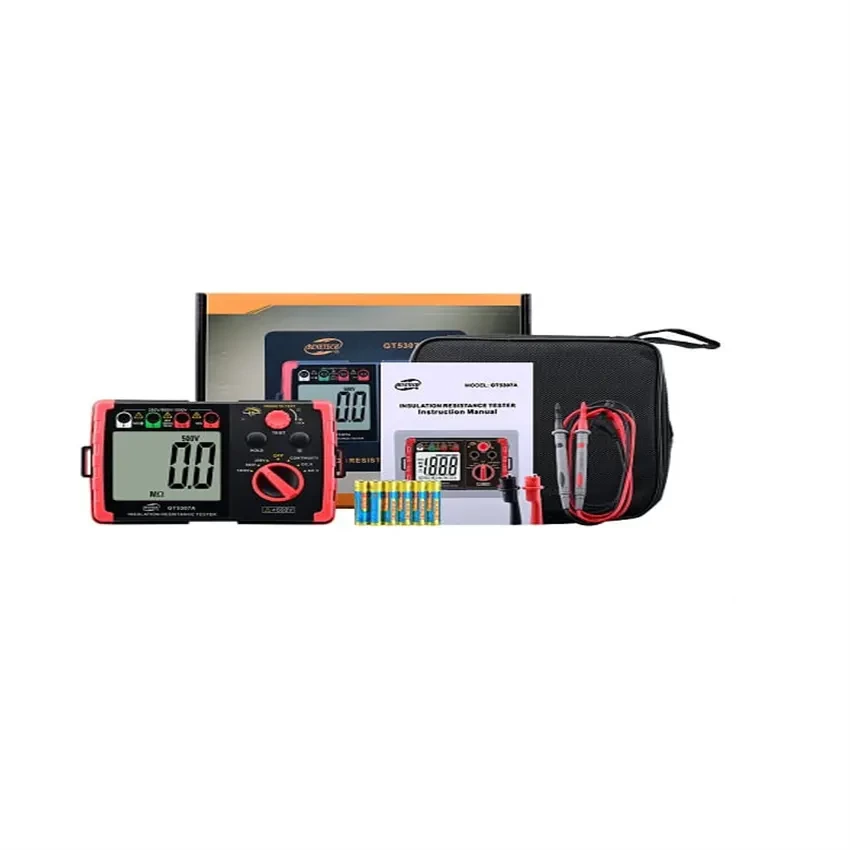

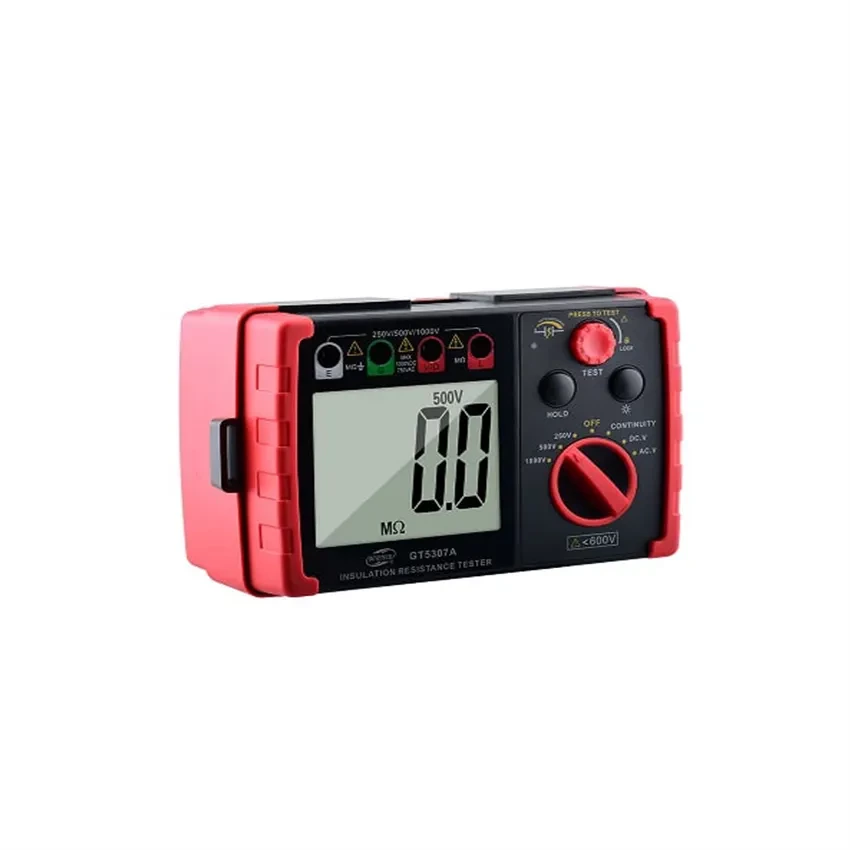

معرفی میگر دیجیتال بنتک مدل BENETECH GT-5307A
میگر دیجیتال بنتک مدل BENETECH GT-5307A یک تستر مقاومت عایق و پیوستگی دیجیتال است که برای بررسی وضعیت عایق کابلها، ماشینآلات الکتریکی، تجهیزات الکترومکانیکی، تجهیزات مخابراتی و تأسیسات برق مورد استفاده قرار میگیرد. این دستگاه با اعمال ولتاژ تست DC در سطوح 250، 500 و 1000 ولت، مقاومت عایقی تجهیزات را اندازهگیری کرده و امکان شناسایی ضعف یا خرابی عایق را فراهم میکند.
تستر عایق BENETECH GT-5307A علاوه بر اندازهگیری مقاومت عایق، قابلیت اندازهگیری ولتاژ AC و DC، مقاومت و پیوستگی مدار را نیز دارد. محدوده اندازهگیری مقاومت عایق در ولتاژهای 250 و 500 ولت از 1 مگااهم تا 200 مگااهم و در ولتاژ 1000 ولت از 10 مگااهم تا 2000 مگااهم است. همچنین برای اندازهگیری ولتاژ، محدوده DC تا 1000 ولت و AC تا 750 ولت در نظر گرفته شده است.
یکی از مزیتهای مهم میگر بنتک GT-5307A، طراحی قابل حمل و کاربری ساده آن است. نمایشگر LCD بزرگ، قابلیت نگهداری مقدار اندازهگیری شده روی صفحه، نور پسزمینه، نشانگر کاهش باتری و هشدار صوتی و نوری در شرایط اضافهمحدوده یا وجود ولتاژ بالا، استفاده از دستگاه را در محیطهای مختلف کاری آسانتر میکند.
کاربرد میگر بنتک GT-5307A
- اندازهگیری مقاومت عایق کابلها و تجهیزات الکتریکی
- تست عایق موتورهای الکتریکی و ماشینآلات
- بررسی وضعیت عایقی تجهیزات الکترومکانیکی
- تست عایق تجهیزات و تأسیسات برق
- بررسی مقاومت عایقی تجهیزات مخابراتی
- اندازهگیری ولتاژ AC و DC
- اندازهگیری مقاومت و تست پیوستگی مدار
- شناسایی افت کیفیت یا ضعف احتمالی عایق
ویژگیهای میگر دیجیتال بنتک GT-5307A
- تستر مقاومت عایق و پیوستگی دیجیتال
- ولتاژهای تست 250، 500 و 1000 ولت DC
- اندازهگیری مقاومت عایق تا 2000 مگااهم
- اندازهگیری ولتاژ DC در محدوده 0 تا 1000 ولت
- اندازهگیری ولتاژ AC در محدوده 0 تا 750 ولت
- اندازهگیری مقاومت و پیوستگی از 0 اهم تا 2 کیلواهم
- هشدار صوتی برای پیوستگی مدار در مقاومت کمتر از 50 اهم
- نمایشگر LCD دیجیتال بزرگ با قابلیت نمایش حداکثر 1999 رقم
- قابلیت نگهداری مقدار اندازهگیری شده با عملکرد HOLD
- نور پسزمینه نمایشگر برای کار در محیطهای کمنور
- نشانگر کاهش شارژ باتری
- هشدار صوتی و چراغ قرمز هنگام تشخیص شرایط هشدار
- هشدار وجود ولتاژ بالا
- قابلیت استفاده از منبع تغذیه خارجی DC 9V با جریان 1.5A
- طراحی قابل حمل و امکان استفاده از بند برای آزاد بودن دستهای کاربر
مشخصات فنی میگر دیجیتال بنتک GT-5307A
| مشخصه | مشخصات |
| مدل |
BENETECH GT-5307A |
| نوع دستگاه |
میگر دیجیتال / تستر مقاومت عایق و پیوستگی |
| ولتاژ تست عایق |
250V / 500V / 1000V DC |
| مقاومت عایق در 250V |
1MΩ تا 200MΩ |
| مقاومت عایق در 500V |
1MΩ تا 200MΩ |
| مقاومت عایق در 1000V |
10MΩ تا 2000MΩ |
| دقت مقاومت عایق |
±(4%±2) |
| جریان اتصال کوتاه |
کمتر از 1.8mA |
| مقاومت و پیوستگی |
0Ω تا 2kΩ |
| هشدار پیوستگی |
کمتر از 50Ω با هشدار صوتی |
| ولتاژ DC |
0 تا 1000V |
| دقت ولتاژ DC |
±(0.5%±6) |
| ولتاژ AC |
0 تا 750V |
| دقت ولتاژ AC |
±(1%±6) |
| فرکانس پاسخ AC |
50 تا 200Hz |
| نمایشگر |
LCD دیجیتال، حداکثر 1999 رقم |
| قابلیت HOLD |
دارد |
| نور پسزمینه |
دارد |
| نشانگر باتری ضعیف |
دارد |
| هشدار اضافهمحدوده |
چراغ قرمز و بازر صوتی |
| منبع تغذیه |
6 عدد باتری 1.5V سایز AA یا آداپتور DC 9V |
| جریان آداپتور خارجی |
1.5A |
| ابعاد |
176 × 110 × 77 میلیمتر |
| استاندارد ایمنی |
IEC 61010-1، CAT III 600V |
سوالات متداول درباره میگر بنتک GT-5307A
میگر BENETECH GT-5307A چه ولتاژهای تستی دارد؟
این دستگاه دارای سه سطح ولتاژ تست 250، 500 و 1000 ولت DC است.
حداکثر مقاومت عایقی قابل اندازهگیری توسط GT-5307A چقدر است؟
در حالت تست 1000 ولت، محدوده اندازهگیری مقاومت عایق تا 2000 مگااهم است.
آیا GT-5307A امکان اندازهگیری ولتاژ را دارد؟
بله، این دستگاه ولتاژ DC را تا 1000 ولت و ولتاژ AC را تا 750 ولت اندازهگیری میکند.
آیا این دستگاه تست پیوستگی مدار را انجام میدهد؟
بله، تست مقاومت و پیوستگی در محدوده 0 اهم تا 2 کیلواهم انجام میشود و در مقاومت کمتر از 50 اهم هشدار صوتی فعال میشود.
منبع تغذیه میگر بنتک GT-5307A چیست؟
دستگاه با 6 عدد باتری 1.5 ولت سایز AA کار میکند و امکان استفاده از منبع تغذیه خارجی DC 9V نیز وجود دارد.
آیا GT-5307A برای تست کابل و موتور مناسب است؟
بله، این مدل برای بررسی مقاومت عایق کابلها، ماشینآلات الکتریکی، موتورهای الکتریکی، تجهیزات الکترومکانیکی، تجهیزات مخابراتی و تأسیسات برق کاربرد دارد.
نکته ایمنی: تست مقاومت عایق با ولتاژ DC بالا انجام میشود؛ بنابراین پیش از انجام تست باید تجهیز مورد آزمایش از مدار خارج شده و دستورالعملهای ایمنی و دفترچه راهنمای دستگاه رعایت شود.
