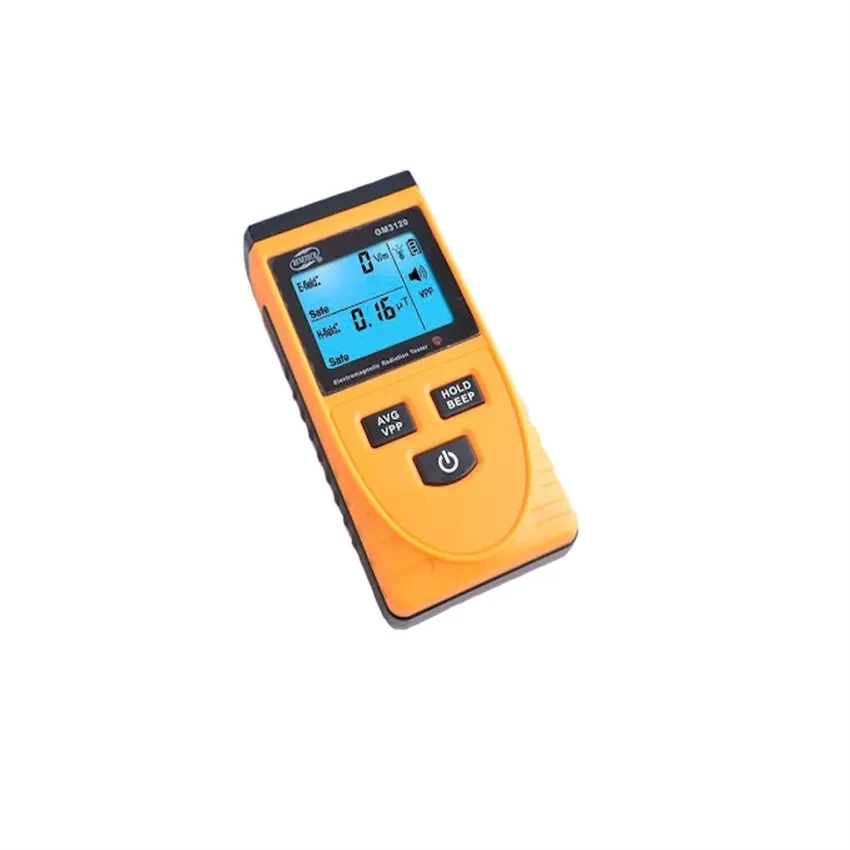

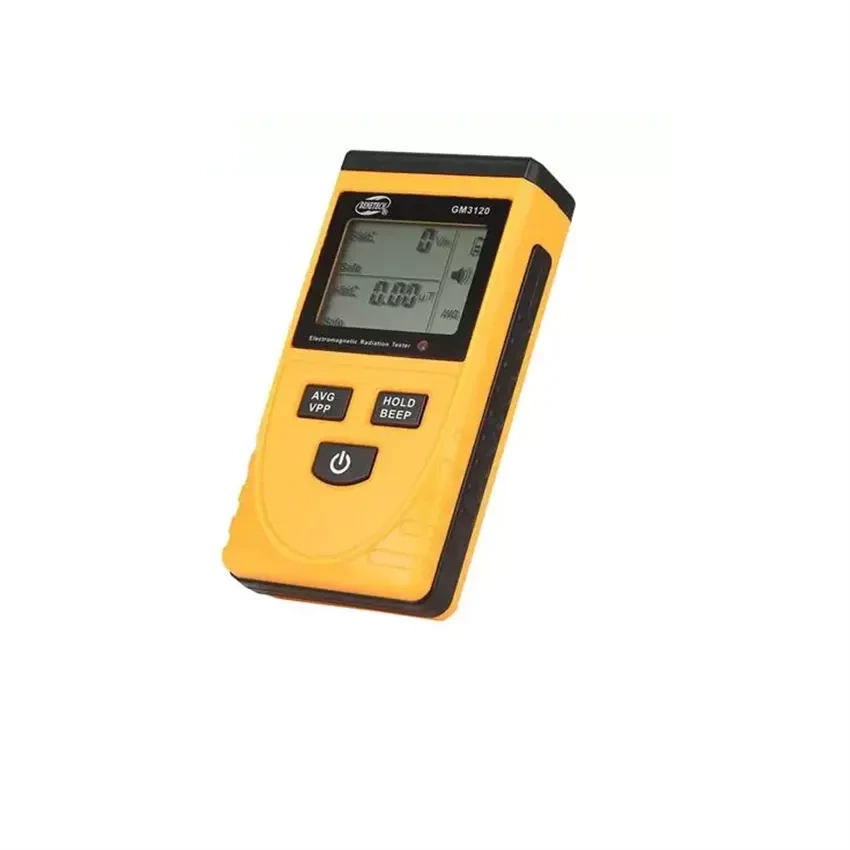

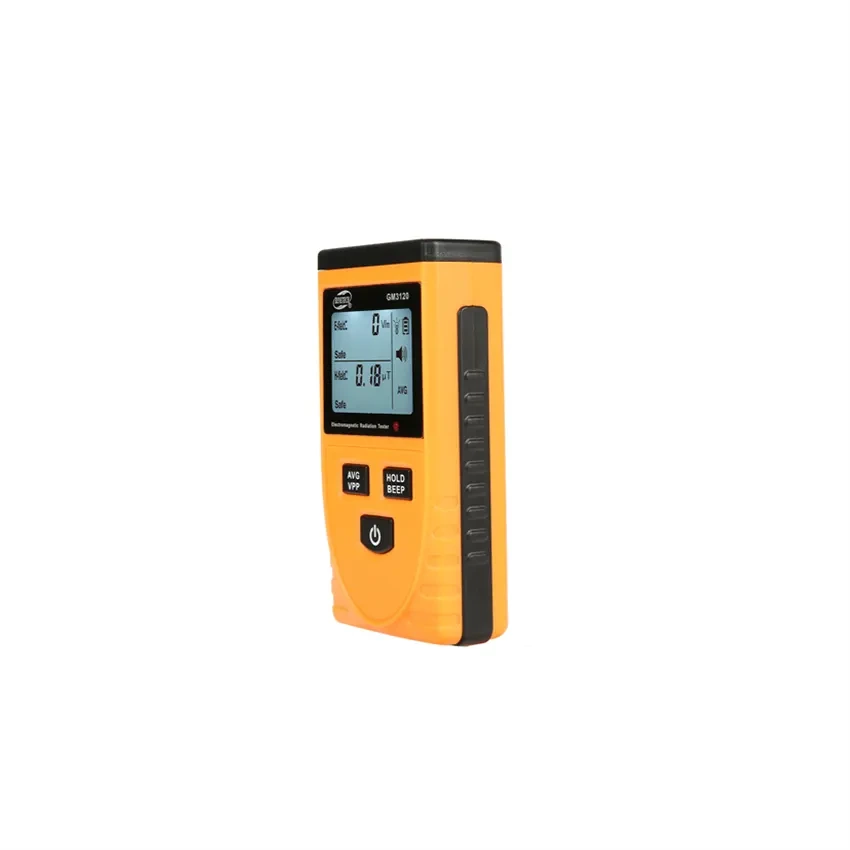

گوسمتر دیجیتال بنتک BENETECH مدل GM3120 | تستر میدان الکترومغناطیسی دو منظوره
گوسمتر دیجیتال بنتک BENETECH مدل GM3120 یک تستر پرتابل میدان الکترومغناطیسی است که برای اندازهگیری همزمان میدان الکتریکی و میدان مغناطیسی طراحی شده است. این دستگاه با سنسور داخلی، نمایشگر دیجیتال LCD، هشدار صوتی و نوری و قابلیت قفلکردن مقدار اندازهگیریشده، امکان بررسی سریع شدت میدانهای الکترومغناطیسی در محیطهای مختلف را فراهم میکند. طبق دفترچه فنی، GM3120 برای بررسی میدانهای ایجادشده توسط لوازم خانگی، تلفن همراه، رایانه، تجهیزات الکترونیکی و سایر منابع الکتریکی و مغناطیسی مناسب است. :contentReference[oaicite:0]{index=0}
مدل GM3120 از یک ابزار برای دو نوع اندازهگیری استفاده میکند و مقدار میدان الکتریکی را بر حسب V/m و میدان مغناطیسی را بر حسب µT نمایش میدهد. محدوده رسمی میدان الکتریکی از 1 تا 1999 V/m و محدوده میدان مغناطیسی از 0.01 تا 19.99 µT است. آستانههای هشدار پیشفرض نیز برای میدان الکتریکی 40 V/m و برای میدان مغناطیسی 0.4 µT اعلام شدهاند. :contentReference[oaicite:1]{index=1}
گوسمتر BENETECH GM3120 چیست؟
BENETECH GM3120 در واقع یک Electromagnetic Radiation Tester یا تستر میدان الکترومغناطیسی است که برای پایش میدانهای الکتریکی و مغناطیسی استفاده میشود. عملکرد دستگاه بر پایه سنسور داخلی و پردازش سیگنال توسط تراشه کنترلی است و نتیجه بهصورت عددی روی نمایشگر LCD نشان داده میشود. :contentReference[oaicite:2]{index=2}
این محصول برای اندازهگیریهای محیطی و بررسی مقایسهای طراحی شده است و میتواند به کاربر کمک کند منابع دارای میدان بالاتر را شناسایی و شدت میدان را در نقاط مختلف مقایسه کند. وجود اندازهگیری دوگانه باعث شده است GM3120 نسبت به یک گوسمتر ساده کاربردهای گستردهتری داشته باشد.
ویژگیهای اصلی گوسمتر دیجیتال BENETECH GM3120
- اندازهگیری همزمان میدان الکتریکی و مغناطیسی
- محدوده میدان الکتریکی 1 تا 1999 V/m
- محدوده میدان مغناطیسی 0.01 تا 19.99 µT
- تفکیکپذیری میدان الکتریکی 1 V/m
- تفکیکپذیری میدان مغناطیسی 0.01 µT
- آستانه هشدار میدان الکتریکی 40 V/m
- آستانه هشدار میدان مغناطیسی 0.4 µT
- هشدار صوتی و نوری هنگام عبور از آستانه
- نمایش مقدار میدان الکتریکی و مغناطیسی روی یک صفحه
- قابلیت Data Hold برای ثابت نگهداشتن مقدار
- نمایش مقدار لحظهای و قابلیت مشاهده مقدار بیشینه
- نمایش روند شدت میدان بهصورت گرافیکی
- نور پسزمینه نمایشگر
- نمایش وضعیت باتری
- خاموشی خودکار
- طراحی پرتابل و مناسب اندازهگیری میدانی
مشخصات فنی گوسمتر BENETECH مدل GM3120
| مشخصه | مشخصات فنی |
|---|
| برند |
BENETECH |
| مدل |
GM3120 |
| نوع دستگاه |
تستر میدان و تابش الکترومغناطیسی |
| نوع اندازهگیری |
میدان الکتریکی و میدان مغناطیسی |
| واحد میدان الکتریکی |
V/m |
| محدوده میدان الکتریکی |
1 تا 1999 V/m |
| رزولوشن میدان الکتریکی |
1 V/m |
| واحد میدان مغناطیسی |
µT |
| محدوده میدان مغناطیسی |
0.01 تا 19.99 µT |
| رزولوشن میدان مغناطیسی |
0.01 µT |
| آستانه هشدار میدان الکتریکی |
40 V/m |
| آستانه هشدار میدان مغناطیسی |
0.4 µT |
| پهنای باند میدان الکتریکی |
5 Hz تا 3500 MHz |
| زمان نمونهبرداری |
حدود 0.4 ثانیه |
| نمایشگر |
LCD دیجیتال 3.5 رقمی |
| Data Hold |
دارد |
| حالت نمایش بیشینه |
دارد |
| نمایش گرافیکی روند |
دارد |
| هشدار |
صوتی و نوری |
| منبع تغذیه |
باتری 9 ولت 6F22 |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| ابعاد |
125.8 × 63.6 × 31 میلیمتر |
| وزن |
حدود 146 گرم |
اندازهگیری میدان الکتریکی با GM3120
GM3120 میدان الکتریکی را در محدوده 1 تا 1999 V/m اندازهگیری میکند و تفکیکپذیری آن 1 V/m است. این بخش از دستگاه برای بررسی میدان الکتریکی اطراف کابلها، تجهیزات برقی، منابع تغذیه، لوازم خانگی و برخی تجهیزات الکترونیکی قابل استفاده است. دفترچه دستگاه محدوده پهنای باند میدان الکتریکی را از 5 هرتز تا 3500 مگاهرتز مشخص کرده است. :contentReference[oaicite:3]{index=3}
در این دستگاه، پهنای باند به مشخصات پاسخ سنسور و مدار اندازهگیری مربوط است و نباید آن را به معنی اندازهگیری دقیق و اختصاصی تمام فناوریهای رادیویی در کل این بازه در نظر گرفت. برای سنجش تخصصی RF باید ابزار متناسب با باند فرکانسی و روش آزمون مورد استفاده قرار گیرد.
اندازهگیری میدان مغناطیسی
در حالت میدان مغناطیسی، محدوده اندازهگیری 0.01 تا 19.99 µT با تفکیکپذیری 0.01 µT است. این حالت برای بررسی مقایسهای میدان اطراف تجهیزات الکتریکی و الکترونیکی کاربرد دارد.
از آنجا که مقدار میدان مغناطیسی به فاصله و جهتگیری دستگاه نسبت به منبع وابسته است، برای مقایسه چند نقطه بهتر است فاصله و شرایط اندازهگیری یکسان نگه داشته شود. تغییر موقعیت دستگاه میتواند مقدار نمایشدادهشده را تغییر دهد.
اندازهگیری همزمان میدان الکتریکی و مغناطیسی
یکی از مزایای GM3120 این است که مقدار میدان الکتریکی و مغناطیسی را در یک نمایشگر در اختیار کاربر قرار میدهد. این ویژگی باعث میشود در بررسی یک تجهیز، کاربر نیازی به استفاده از دو دستگاه جداگانه نداشته باشد. :contentReference[oaicite:4]{index=4}
این قابلیت برای بازرسی سریع لوازم خانگی، تجهیزات اداری، رایانهها، تلفن همراه و سایر منابع الکترومغناطیسی مفید است؛ با این حال، نتایج باید متناسب با نوع میدان و شرایط اندازهگیری تفسیر شوند.
هشدار صوتی و نوری GM3120
دستگاه دارای سیستم هشدار Sound-Light Alarm است. آستانه هشدار میدان الکتریکی 40 V/m و میدان مغناطیسی 0.4 µT تعیین شده است و در صورت عبور مقدار اندازهگیریشده از آستانه مربوطه، دستگاه هشدار میدهد. :contentReference[oaicite:5]{index=5}
هشدار دستگاه یک قابلیت اطلاعرسانی برای مقایسه سریع با آستانه داخلی آن است و نباید بهتنهایی بهعنوان قضاوت نهایی درباره ایمنی یک محیط تلقی شود؛ تفسیر ایمنی باید بر اساس استاندارد، فرکانس، مدت مواجهه و شرایط کاربرد انجام شود.
قابلیت Data Hold
با استفاده از کلید HOLD میتوان مقدار فعلی اندازهگیریشده را روی نمایشگر ثابت کرد. در این حالت نشانگر HOLD ظاهر میشود و با فشار مجدد کلید، دستگاه به حالت اندازهگیری عادی برمیگردد. این قابلیت برای ثبت دستی نتایج یا اندازهگیری در نقاطی که مشاهده نمایشگر دشوار است کاربرد دارد. :contentReference[oaicite:6]{index=6}
نمایش مقدار بیشینه و میانگین
GM3120 علاوه بر مقدار فعلی، امکان مشاهده مقدار بیشینه و میانگین اندازهگیری را نیز فراهم میکند. وجود این حالتها برای بررسی منابعی که شدت میدان آنها در طول زمان تغییر میکند مفید است. همچنین نمایش گرافیکی روند میدان، درک سریع تغییرات را آسانتر میکند. :contentReference[oaicite:7]{index=7}
نمایشگر و نور پسزمینه
نمایشگر LCD دیجیتال دستگاه مقدار میدان الکتریکی و مغناطیسی را نشان میدهد و وضعیت باتری، نور پسزمینه، HOLD و حالتهای اندازهگیری را نیز نمایش میدهد. طبق راهنمای دستگاه، نور پسزمینه پس از فعالسازی در صورت عدم استفاده از کلیدها میتواند بهصورت خودکار خاموش شود تا مصرف باتری کاهش پیدا کند. :contentReference[oaicite:8]{index=8}
کاربردهای گوسمتر دیجیتال BENETECH GM3120
- بررسی میدان الکترومغناطیسی در منازل
- بررسی میدان اطراف لوازم خانگی
- پایش میدان اطراف رایانه و تجهیزات اداری
- بررسی میدان اطراف تلفن همراه و تجهیزات الکترونیکی
- اندازهگیری میدان اطراف کابلها و تجهیزات برق
- بررسی میدان در محیطهای کاری و اداری
- مقایسه شدت میدان در نقاط مختلف یک محیط
- آزمایشهای آموزشی و آزمایشگاهی
- شناسایی منابع دارای میدان بالاتر
- بررسی اولیه شرایط الکترومغناطیسی محیطهای داخلی و خارجی
مزایای گوسمتر BENETECH GM3120
- دو دستگاه در یک ابزار؛ اندازهگیری میدان الکتریکی و مغناطیسی
- نمایش همزمان دو پارامتر روی LCD
- محدوده میدان الکتریکی تا 1999 V/m
- محدوده میدان مغناطیسی تا 19.99 µT
- تفکیکپذیری 1 V/m و 0.01 µT
- هشدار صوتی و نوری
- Data Hold
- نمایش مقدار بیشینه و میانگین
- نمایش گرافیکی روند میدان
- پهنای باند اعلامشده 5 Hz تا 3500 MHz برای میدان الکتریکی
- طراحی سبک با وزن حدود 146 گرم
- تغذیه با باتری 9 ولت
نحوه استفاده از BENETECH GM3120
- باتری 9 ولت را در محفظه مخصوص قرار دهید.
- کلید Power را برای روشنشدن دستگاه نگه دارید.
- پس از نمایش اولیه، مقدار میدان الکتریکی و مغناطیسی روی صفحه ظاهر میشود.
- دستگاه را در محل موردنظر برای اندازهگیری قرار دهید.
- برای مقایسه نقاط مختلف، فاصله و جهت دستگاه را ثابت نگه دارید.
- در صورت نیاز از حالت MAX/AVG برای بررسی تغییرات استفاده کنید.
- برای ثابتکردن مقدار از Data Hold استفاده کنید.
- در صورت فعالشدن هشدار، مقدار اندازهگیریشده را با آستانه داخلی دستگاه مقایسه کنید.
- پس از پایان کار، دستگاه را خاموش کنید یا اجازه دهید خاموشی خودکار فعال شود.
نکات مهم هنگام اندازهگیری میدان الکترومغناطیسی
- مقدار میدان به فاصله از منبع وابسته است؛ فاصله را در اندازهگیریهای مقایسهای ثابت نگه دارید.
- جهت قرارگیری دستگاه نیز میتواند بر مقدار میدان مغناطیسی اثر بگذارد.
- برای دستیابی به نتیجه قابل مقایسه، اندازهگیری را در چند نقطه تکرار کنید.
- هشدار دستگاه را معادل قضاوت پزشکی یا بهداشتی درباره ایمنی محیط در نظر نگیرید.
- برای سنجش تخصصی RF در یک باند مشخص، از ابزار کالیبره و مناسب همان فرکانس استفاده شود.
- از دستگاه در محیط خارج از محدوده 0 تا 50 درجه سانتیگراد استفاده نکنید.
- در صورت کمشدن وضوح نمایشگر یا چشمکزدن غیرعادی، باتری را بررسی و در صورت نیاز تعویض کنید. :contentReference[oaicite:9]{index=9}
مشخصات فیزیکی و شرایط کاری
ابعاد GM3120 برابر با حدود 125.8 × 63.6 × 31 میلیمتر و وزن آن حدود 146 گرم است. این طراحی سبک و جمعوجور، حمل دستگاه را برای اندازهگیریهای میدانی ساده میکند. دمای کاری دستگاه از 0 تا 50 درجه سانتیگراد و رطوبت نسبی کاری کمتر از 80 درصد اعلام شده است. :contentReference[oaicite:10]{index=10}
خرید گوسمتر دیجیتال BENETECH GM3120 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. گوسمتر دیجیتال BENETECH GM3120 برای کاربرانی مناسب است که به یک دستگاه پرتابل برای اندازهگیری و مقایسه میدانهای الکتریکی و مغناطیسی در محیطهای مختلف نیاز دارند و قابلیتهایی مانند هشدار صوتی و نوری، Data Hold و نمایش MAX/AVG را نیز میخواهند.
سوالات متداول گوسمتر BENETECH GM3120
گوسمتر BENETECH GM3120 چه چیزهایی را اندازهگیری میکند؟
این دستگاه میدان الکتریکی و میدان مغناطیسی را اندازهگیری میکند و مقدار آنها را بهترتیب با واحد V/m و µT نمایش میدهد.
محدوده اندازهگیری میدان الکتریکی GM3120 چقدر است؟
محدوده اندازهگیری میدان الکتریکی از 1 تا 1999 V/m با تفکیکپذیری 1 V/m است.
محدوده اندازهگیری میدان مغناطیسی GM3120 چقدر است؟
محدوده میدان مغناطیسی از 0.01 تا 19.99 µT با تفکیکپذیری 0.01 µT است.
آستانه هشدار BENETECH GM3120 چقدر است؟
آستانه هشدار میدان الکتریکی 40 V/m و آستانه هشدار میدان مغناطیسی 0.4 µT است.
آیا GM3120 میدان الکتریکی و مغناطیسی را همزمان نشان میدهد؟
بله. دستگاه هر دو مقدار میدان الکتریکی و مغناطیسی را روی نمایشگر LCD نشان میدهد.
آیا گوسمتر GM3120 قابلیت HOLD دارد؟
بله. با استفاده از کلید HOLD میتوان مقدار اندازهگیریشده را روی نمایشگر ثابت کرد.
منبع تغذیه BENETECH GM3120 چیست؟
دستگاه با یک باتری 9 ولت از نوع 6F22 تغذیه میشود.
آیا BENETECH GM3120 برای Wi-Fi و امواج RF مناسب است؟
دفترچه فنی برای میدان الکتریکی پهنای باند 5 هرتز تا 3500 مگاهرتز را اعلام میکند، اما برای اندازهگیری تخصصی RF در باندهای مشخص بهتر است از RF متر اختصاصی و کالیبره استفاده شود.
جمعبندی گوسمتر دیجیتال بنتک BENETECH GM3120
گوسمتر دیجیتال بنتک BENETECH مدل GM3120 یک تستر دو منظوره میدان الکترومغناطیسی است که میدان الکتریکی را از 1 تا 1999 V/m و میدان مغناطیسی را از 0.01 تا 19.99 µT اندازهگیری میکند. هشدار صوتی و نوری، نمایش همزمان دو میدان، Data Hold، نمایش MAX/AVG، نوار گرافیکی، زمان نمونهبرداری حدود 0.4 ثانیه، طراحی سبک و تغذیه با باتری 9 ولت، این دستگاه را برای بررسی سریع میدانهای الکترومغناطیسی در محیطهای خانگی، اداری، آموزشی و صنعتی مناسب کرده است. :contentReference[oaicite:11]{index=11}
