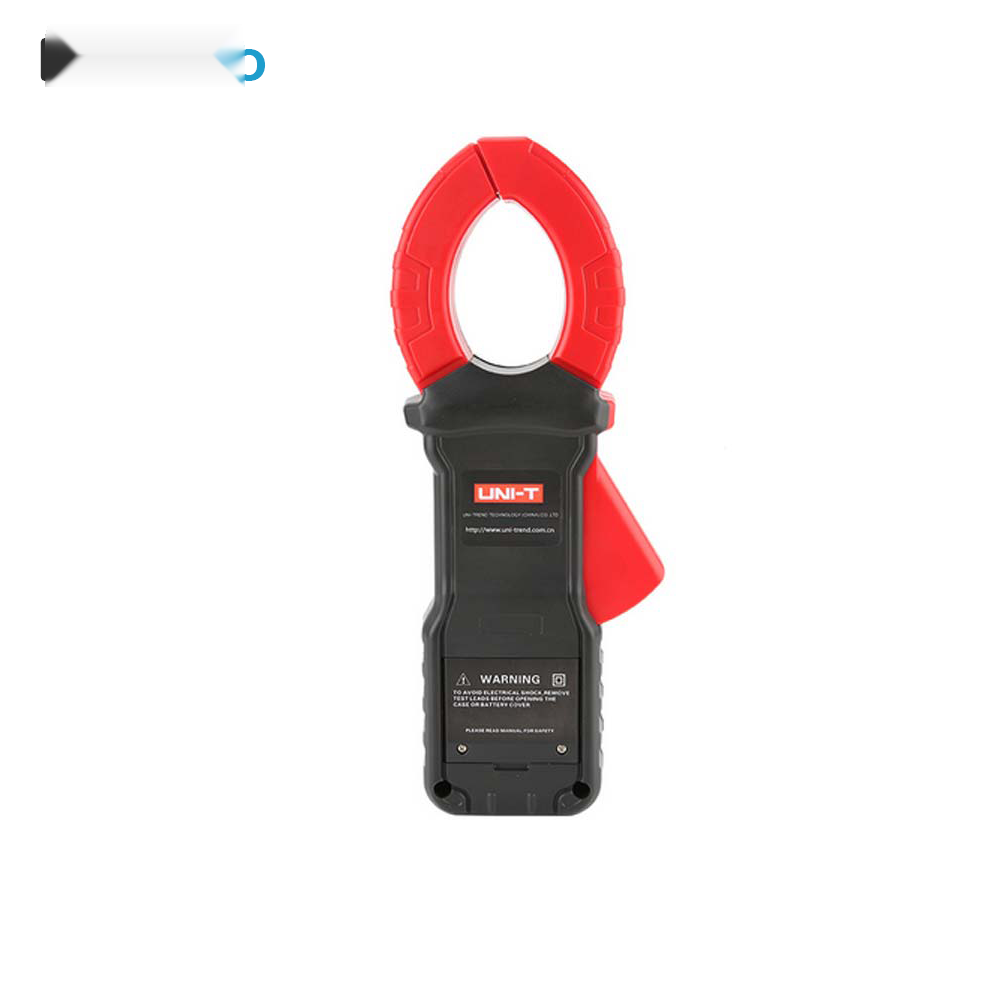

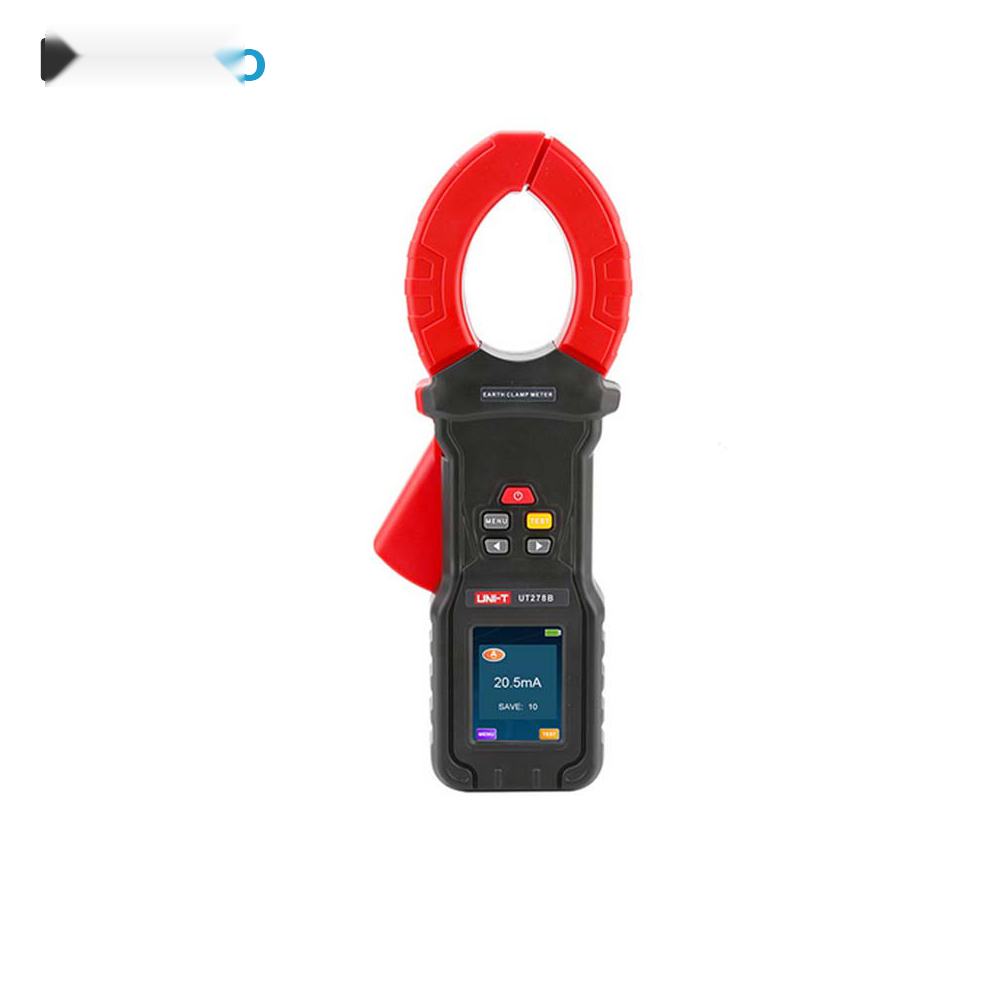

معرفی ارت سنج کلمپی یونیتی مدل UNI-T UT278D
ارت سنج کلمپی یونیتی مدل UNI-T UT278D یکی از تجهیزات حرفهای برای اندازهگیری مقاومت سیستم ارت، مقاومت زمین، جریان نشتی، جریان AC، ولتاژ زمین و مقاومت ویژه خاک است. این دستگاه از سری تسترهای حرفهای ارت یونیتی بوده و علاوه بر روش کلمپی، امکان انجام اندازهگیری با روش سه سیمه و چهار سیمه را نیز فراهم میکند. به همین دلیل UT278D میتواند برای تست و ارزیابی سیستمهای ارتینگ در پروژههای صنعتی، ساختمانی، مخابراتی و تأسیسات الکتریکی مورد استفاده قرار گیرد.
یکی از مهمترین مزیتهای ارت سنج UNI-T UT278D، ترکیب دو روش اصلی اندازهگیری مقاومت زمین در یک دستگاه است. در روش کلمپی، کاربر میتواند مقاومت حلقه زمین را بدون اجرای کامل مدار میلههای کمکی اندازهگیری کند؛ در حالی که برای اندازهگیری دقیق مقاومت یک نقطه زمین و همچنین مقاومت ویژه خاک، امکان استفاده از روشهای سه سیمه و چهار سیمه نیز وجود دارد. بنابراین این مدل در مقایسه با ارت سنجهای ساده، امکانات بسیار گستردهتری برای کارشناسان برق و سیستمهای ارتینگ فراهم میکند.
UT278D دارای نمایشگر رنگی 2.4 اینچی با ابعاد نمایشگر 46×29 میلیمتر است و مقادیر اندازهگیری را به شکل خوانا نمایش میدهد. همچنین وجود نور پسزمینه، عملکرد هشدار، نمایش وضعیت باتری، نشانگر اضافهبار و خاموشی خودکار، استفاده از دستگاه را در محیطهای کاری مختلف آسانتر میکند. سرعت اندازهگیری دستگاه نیز حدود یک اندازهگیری در ثانیه است.
از دیگر ویژگیهای مهم این مدل میتوان به ذخیرهسازی حداکثر 500 مجموعه داده، انتقال اطلاعات از طریق USB و ارتباط بیسیم Bluetooth اشاره کرد. اطلاعات ذخیرهشده را میتوان برای بررسی، آرشیو و گزارشگیری به رایانه منتقل کرد. این قابلیت برای پروژههای با تعداد زیاد نقاط اندازهگیری و بازرسیهای دورهای سیستم ارت بسیار کاربردی است.
ارت سنج کلمپی UNI-T UT278D چگونه کار میکند؟
در حالت اندازهگیری کلمپی مقاومت زمین، فک دستگاه دور هادی یا مسیر مورد آزمایش قرار میگیرد و دستگاه با استفاده از روش اندازهگیری کلمپی، مقاومت مربوط به مسیر زمین را محاسبه میکند. این روش برای شبکههای ارتینگ دارای مسیرهای موازی بسیار کاربردی است و باعث میشود عملیات تست با سرعت بیشتری انجام شود.
نکته مهم این است که روش کلمپی برای هر نوع الکترود زمین بهصورت مستقل مناسب نیست. اگر یک الکترود کاملاً منفرد باشد و مسیر برگشت مناسبی در شبکه زمین وجود نداشته باشد، باید از روشهای میلهای و سه یا چهار سیمه استفاده شود. روش سه و چهار سیمه برای اندازهگیری دقیق مقاومت یک نقطه زمین کاربرد دارد و روش چهار سیمه میتواند در شرایط موردنیاز دقت و کنترل بهتری در اندازهگیری ارائه کند.
قابلیتها و مزایای ارت سنج UNI-T UT278D
- اندازهگیری مقاومت زمین به روش کلمپی تا 2000Ω
- اندازهگیری مقاومت با روش سه سیمه و چهار سیمه تا 30kΩ
- قابلیت اندازهگیری مقاومت ویژه خاک تا 9999kΩ·m
- اندازهگیری جریان AC تا 60 آمپر
- رزولوشن جریان تا 1µA
- اندازهگیری ولتاژ زمین تا 600V
- دارای فک کلمپی با دهانه 68 میلیمتر
- نمایشگر رنگی 2.4 اینچی
- ذخیرهسازی حداکثر 500 مجموعه داده
- انتقال داده از طریق USB و Bluetooth
- دارای باتری لیتیومی قابل شارژ داخلی
- دارای نور پسزمینه نمایشگر و عملکرد هشدار
- دارای حفاظت در برابر اضافهبار
- خاموشی خودکار پس از حدود 15 دقیقه
اندازهگیری مقاومت زمین با UNI-T UT278D
مقاومت زمین یکی از پارامترهای مهم در ارزیابی عملکرد سیستم ارتینگ است. با استفاده از UT278D میتوان مقاومت زمین را به دو شیوه اصلی بررسی کرد. روش اول، اندازهگیری کلمپی است که برای شبکههای زمین دارای مسیرهای موازی کاربرد زیادی دارد. روش دوم، اندازهگیری سه سیمه یا چهار سیمه است که با استفاده از الکترودهای کمکی انجام شده و برای اندازهگیری مقاومت یک سیستم یا نقطه زمین به کار میرود.
طبق مشخصات فنی سازنده، محدوده اندازهگیری مقاومت زمین در حالت کلمپی برای مدل UT278D برابر 0.00Ω تا 2000Ω و محدوده اندازهگیری مقاومت با روش سه یا چهار سیمه برابر 0.00Ω تا 30kΩ است. رزولوشن مقاومت نیز تا 0.01Ω اعلام شده است. :contentReference[oaicite:1]{index=1}
اندازهگیری مقاومت ویژه خاک با ارت سنج UT278D
یکی از امکانات حرفهای ارت سنج کلمپی یونیتی UT278D قابلیت اندازهگیری مقاومت ویژه خاک (Soil Resistivity) است. مقاومت ویژه خاک یکی از پارامترهای مهم در طراحی و ارزیابی سیستمهای ارتینگ محسوب میشود و میتواند اطلاعات مناسبی درباره شرایط الکتریکی خاک در محل اجرای سیستم زمین ارائه دهد.
UT278D برای اندازهگیری مقاومت ویژه خاک از روش چهار الکترودی استفاده میکند و محدوده اندازهگیری آن تا 9999kΩ·m است. این قابلیت، دستگاه را برای بررسی شرایط خاک پیش از اجرای سیستم ارت و همچنین مطالعات مرتبط با طراحی چاه و شبکه زمین کاربردی میکند. :contentReference[oaicite:2]{index=2}
اندازهگیری جریان نشتی و جریان AC
UNI-T UT278D علاوه بر تست مقاومت زمین، امکان اندازهگیری جریان AC را نیز دارد. محدوده اندازهگیری جریان AC این مدل تا 60A بوده و رزولوشن جریان آن 1µA است. این قابلیت به تکنسین کمک میکند علاوه بر بررسی وضعیت سیستم زمین، جریان موجود در مسیرهای موردنظر را نیز کنترل کند. :contentReference[oaicite:3]{index=3}
نمایشگر و رابط کاربری ارت سنج کلمپی UT278D
این مدل به نمایشگر رنگی 2.4 اینچی با ابعاد تقریبی 46×29 میلیمتر مجهز شده است. نمایشگر رنگی باعث میشود مقادیر اندازهگیری، وضعیت عملکرد و هشدارهای دستگاه راحتتر مشاهده شوند. وجود نور پسزمینه نیز استفاده از دستگاه را در محیطهایی با نور کمتر سادهتر میکند. :contentReference[oaicite:4]{index=4}
ذخیرهسازی و انتقال اطلاعات در UT278D
در پروژههای بازرسی و نگهداری سیستم ارت، ثبت نتایج اندازهگیری اهمیت زیادی دارد. ارت سنج UNI-T UT278D امکان ذخیره حداکثر 500 مجموعه داده را دارد. دادههای ذخیرهشده از طریق رابط USB قابل انتقال به رایانه هستند و مدل UT278D از Bluetooth نیز برای انتقال بیسیم اطلاعات پشتیبانی میکند. :contentReference[oaicite:5]{index=5}
کاربردهای ارت سنج کلمپی یونیتی UT278D
به دلیل پشتیبانی از چند روش اندازهگیری و برخورداری از قابلیتهای متنوع، این دستگاه در طیف گستردهای از پروژههای برق و ارتینگ قابل استفاده است. از مهمترین کاربردهای ارت سنج UT278D میتوان به موارد زیر اشاره کرد:
- تست و ارزیابی سیستمهای ارتینگ صنعتی
- بررسی مقاومت زمین ساختمانها و تأسیسات
- تست شبکههای زمین در کارخانهها
- بررسی سیستم ارت پستها و شبکههای توزیع
- تست سیستمهای زمین در مراکز مخابراتی
- اندازهگیری مقاومت زمین دکلها
- بررسی سیستمهای ارتینگ تجهیزات صنعتی
- بررسی سیستمهای حفاظت در برابر صاعقه و برقگیرها
- تست سیستم زمین در پمپبنزینها و تأسیسات نفت و گاز
- اندازهگیری مقاومت ویژه خاک برای مطالعات سیستم زمین
سازنده، کاربردهای سری UT278 را در حوزههایی مانند مخابرات، برق، هواشناسی، اتاقهای تجهیزات، میادین نفتی، خطوط توزیع برق، دکلهای انتقال، جایگاههای سوخت، شبکههای ارت کارخانهها و سیستمهای حفاظت در برابر صاعقه معرفی کرده است. :contentReference[oaicite:6]{index=6}
مزایای خرید ارت سنج UNI-T UT278D
اگر به دنبال یک ارت سنج حرفهای کلمپی هستید که علاوه بر تست مقاومت زمین، امکان اندازهگیری جریان، ولتاژ زمین، مقاومت سه و چهار سیمه و مقاومت ویژه خاک را نیز داشته باشد، UT278D یکی از گزینههای کامل در این رده محسوب میشود. وجود فک 68 میلیمتری، نمایشگر رنگی، حافظه 500 داده، USB، Bluetooth و باتری لیتیومی قابل شارژ باعث شده این مدل برای استفادههای میدانی و پروژههای حرفهای مناسب باشد. :contentReference[oaicite:7]{index=7}
برای انتخاب صحیح ارت سنج کلمپی بهتر است نوع سیستم ارت، روش موردنیاز برای اندازهگیری، محدوده مقاومت مورد انتظار و امکانات جانبی مانند ثبت اطلاعات و ارتباط با رایانه را در نظر بگیرید. کارشناسان کالیبکس میتوانند پیش از خرید، متناسب با نوع پروژه و کاربرد موردنظر، راهنمایی لازم را ارائه کنند.
مشخصات فنی ارت سنج کلمپی یونیتی UNI-T UT278D
اندازهگیریها
مقاومت زمین به روش کلمپی
0.00Ω تا 2000Ω
مقاومت به روش 3 یا 4 سیمه
0.00Ω تا 30kΩ
مقاومت ویژه خاک
0.00Ω تا 9999kΩ·m
شرایط تضمین دقت
23±5°C و رطوبت کمتر از 75%RH
مشخصات ظاهری و عملکردی
نمایشگر
LCD رنگی 2.4 اینچی، 46×29 میلیمتر
سرعت اندازهگیری
1 اندازهگیری در ثانیه
حافظه داخلی
500 مجموعه داده
انتقال اطلاعات
USB و Bluetooth
منبع تغذیه
باتری لیتیومی قابل شارژ 3.7V DC
خاموشی خودکار
حدود 15 دقیقه
ابعاد دستگاه
273×106×53 میلیمتر
دمای کاری
10- تا 50°C، رطوبت کمتر از 80%RH
دمای نگهداری
10- تا 60°C، رطوبت کمتر از 70%RH
مقاومت عایقی
>20MΩ در 500V بین مدار و بدنه
میدان مغناطیسی خارجی
<40A/m
میدان الکتریکی خارجی
<1V/m
استانداردهای ایمنی
IEC61010-1، IEC61010-031، IEC61557-1
رده ایمنی
CAT III 300V / CAT IV 150V، درجه آلودگی 2
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای مدل UT278D تهیه شده است. برخی منابع تجاری ممکن است مشخصات سری UT278 را بهصورت مشترک نمایش دهند؛ بنابراین برای انتخاب محصول، مشخصات اختصاصی UT278D را ملاک قرار دهید. :contentReference[oaicite:8]{index=8}
تفاوت اندازهگیری کلمپی و سه یا چهار سیمه در UT278D
| روش اندازهگیری | کاربرد اصلی | محدوده UT278D |
|---|
| کلمپی |
اندازهگیری مقاومت حلقه زمین در شبکههای دارای مسیرهای موازی |
0.00Ω تا 2000Ω |
| سه سیمه |
اندازهگیری مقاومت سیستم یا الکترود زمین با الکترودهای کمکی |
0.00Ω تا 30kΩ |
| چهار سیمه |
اندازهگیری دقیقتر مقاومت زمین در کاربردهای تخصصی |
0.00Ω تا 30kΩ |
| مقاومت ویژه خاک |
بررسی و ارزیابی مقاومت ویژه خاک |
0.00Ω تا 9999kΩ·m |
نکات مهم هنگام استفاده از ارت سنج کلمپی UT278D
- قبل از انجام تست، روش اندازهگیری متناسب با ساختار سیستم زمین را انتخاب کنید.
- در روش کلمپی، وجود مسیر برگشت و مسیرهای موازی زمین برای معتبر بودن اندازهگیری اهمیت دارد.
- برای اندازهگیری یک الکترود زمین منفرد، از روش سه یا چهار سیمه مطابق دستورالعمل دستگاه استفاده کنید.
- فک کلمپ باید کاملاً بسته و تمیز باشد تا شرایط اندازهگیری مناسب حفظ شود.
- برای کار در شبکههای برق، محدوده ولتاژ و رده ایمنی دستگاه را پیش از اندازهگیری بررسی کنید.
- برای اندازهگیریهای حرفهای و حساس، شرایط محیطی و محدوده تضمین دقت دستگاه را در نظر بگیرید.
سوالات متداول درباره ارت سنج UNI-T UT278D
ارت سنج UNI-T UT278D چه پارامترهایی را اندازهگیری میکند؟
این دستگاه قابلیت اندازهگیری مقاومت زمین به روش کلمپی، مقاومت به روش سه و چهار سیمه، مقاومت ویژه خاک، جریان AC و ولتاژ زمین را دارد.
محدوده اندازهگیری مقاومت زمین UT278D چقدر است؟
محدوده مقاومت زمین در روش کلمپی از 0.00Ω تا 2000Ω است. در روش سه یا چهار سیمه، محدوده اندازهگیری مقاومت تا 30kΩ افزایش مییابد.
آیا UT278D برای اندازهگیری چاه ارت مناسب است؟
بله. UT278D برای تست سیستمهای ارت و اندازهگیری مقاومت زمین طراحی شده است. برای شبکههای دارای مسیرهای موازی میتوان از روش کلمپی و برای اندازهگیری نقطه یا الکترود زمین بهصورت تخصصی از روش سه یا چهار سیمه استفاده کرد.
آیا UT278D مقاومت خاک را هم اندازهگیری میکند؟
بله. مدل UT278D قابلیت اندازهگیری مقاومت ویژه خاک را دارد و محدوده آن تا 9999kΩ·m اعلام شده است. :contentReference[oaicite:9]{index=9}
دهانه فک ارت سنج کلمپی UT278D چقدر است؟
دهانه فک کلمپی این دستگاه 68 میلیمتر است و باید پیش از خرید، قطر یا ابعاد هادی مورد آزمایش با این مقدار تطبیق داده شود.
آیا ارت سنج UT278D حافظه داخلی دارد؟
بله. این مدل امکان ذخیره حداکثر 500 مجموعه داده را دارد و اطلاعات ذخیرهشده از طریق USB قابل انتقال است. مدل UT278D همچنین از ارتباط Bluetooth پشتیبانی میکند. :contentReference[oaicite:10]{index=10}
آیا باتری UT278D قابل شارژ است؟
بله. دستگاه به یک باتری لیتیومی 3.7V DC قابل شارژ مجهز است و وضعیت شارژ باتری نیز روی دستگاه نمایش داده میشود.
آیا UT278D جریان نشتی را اندازهگیری میکند؟
بله. دستگاه قابلیت اندازهگیری جریان AC را تا 60A دارد و رزولوشن جریان آن 1µA است. :contentReference[oaicite:11]{index=11}
ارت سنج کلمپی UT278D برای چه صنایعی مناسب است؟
این دستگاه برای برق صنعتی، تأسیسات الکتریکی، مخابرات، شبکههای توزیع برق، کارخانهها، سیستمهای ارتینگ، دکلها، جایگاههای سوخت، تجهیزات حفاظت در برابر صاعقه و پروژههای مرتبط با بررسی مقاومت خاک کاربرد دارد. :contentReference[oaicite:12]{index=12}
آیا خرید UNI-T UT278D برای تستهای دورهای سیستم ارت مناسب است؟
در صورتی که پروژه به اندازهگیری کلمپی، تست سه یا چهار سیمه، اندازهگیری مقاومت ویژه خاک و ثبت نتایج نیاز داشته باشد، UT278D به دلیل تنوع روشهای اندازهگیری و امکانات ثبت و انتقال داده، گزینهای مناسب برای بازرسیهای دورهای و حرفهای است.
خرید و قیمت ارت سنج کلمپی UNI-T UT278D
قیمت ارت سنج کلمپی UNI-T UT278D به عواملی مانند موجودی، شرایط بازار، خدمات ارائهشده و وضعیت تأمین کالا بستگی دارد. هنگام مقایسه قیمت، تنها قیمت دستگاه را ملاک قرار ندهید و امکاناتی مانند اندازهگیری کلمپی و سه/چهارسیمه، تست مقاومت ویژه خاک، حافظه داخلی، ارتباط USB و Bluetooth، باتری قابل شارژ و خدمات پس از فروش را نیز در نظر بگیرید.
برای استعلام قیمت ارت سنج UNI-T UT278D و دریافت مشاوره تخصصی درباره انتخاب ارت تستر مناسب، میتوانید با کارشناسان کالیبکس در ارتباط باشید. پیش از خرید نیز بهتر است نوع سیستم ارت، محدوده مقاومت مورد انتظار و روش اندازهگیری موردنیاز پروژه مشخص شود تا مناسبترین مدل انتخاب شود.
