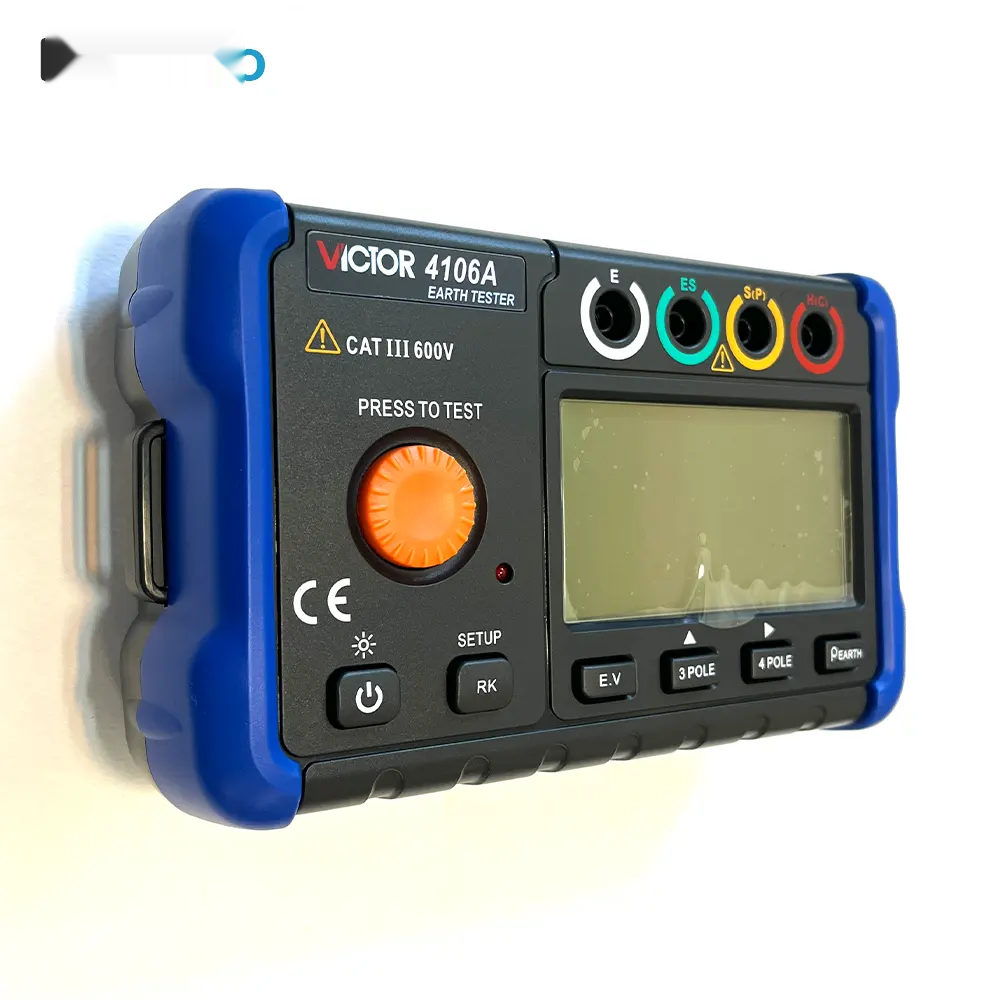

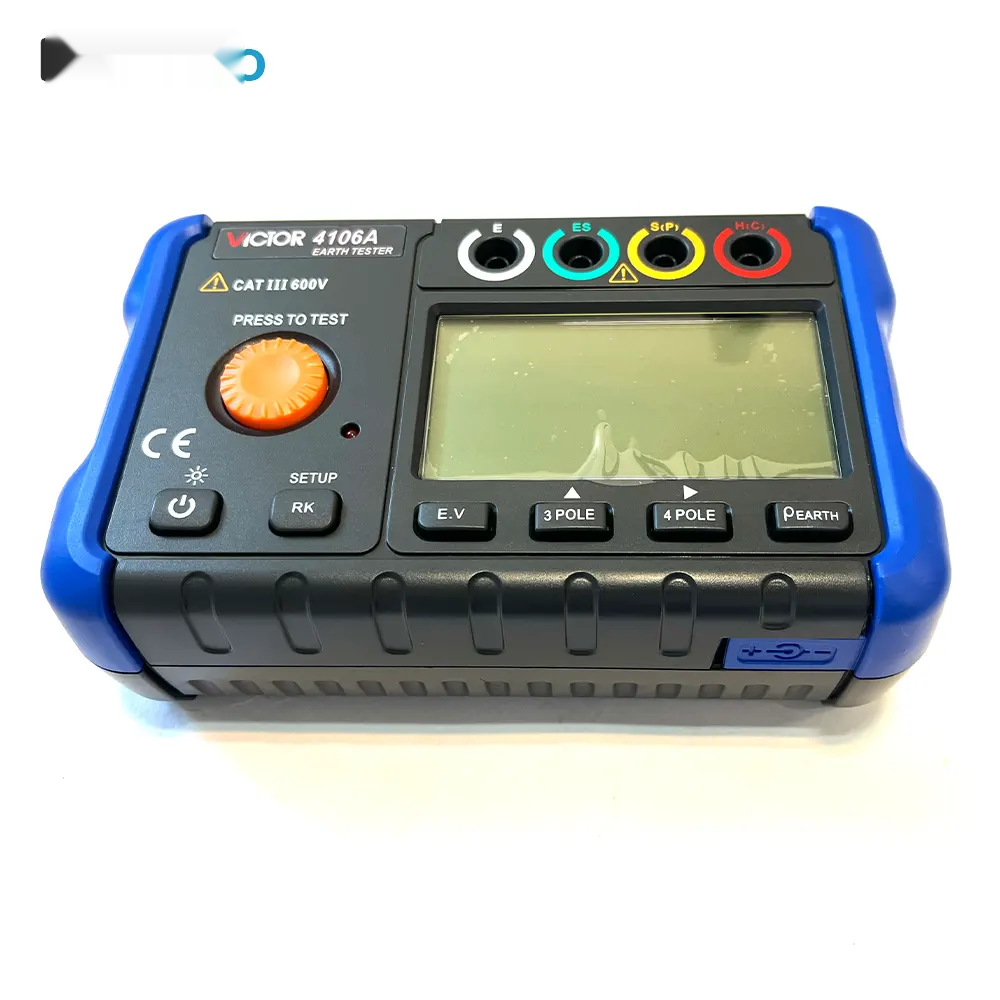

معرفی ارت تستر ویکتور مدل VICTOR VC-4106A
ارت تستر ویکتور مدل VICTOR VC-4106A یک دستگاه دیجیتال برای اندازهگیری مقاومت سیستم اتصال زمین، مقاومت ویژه خاک و ولتاژ زمین است. این ارت سنج برای بررسی وضعیت چاه ارت، الکترودهای زمین و سیستمهای حفاظت در برابر خطا و صاعقه طراحی شده و از روشهای اندازهگیری دو سیمه، سه سیمه و چهار سیمه پشتیبانی میکند. در منابع فروش و مشخصات موجود، VC-4106A بهعنوان مدل مخصوص اندازهگیری مقاومت زمین و مقاومت ویژه خاک معرفی شده و محدوده مقاومت زمین آن تا حدود 1999 اهم و ولتاژ زمین آن تا 50 ولت اعلام شده است. :contentReference[oaicite:0]{index=0}
یکی از مهمترین مزیتهای VICTOR VC-4106A امکان انجام تست مقاومت ویژه خاک (Soil Resistivity) است؛ بنابراین دستگاه تنها یک ارت سنج معمولی نیست و برای بررسی شرایط خاک و انتخاب محل مناسب برای اجرای سیستم ارت نیز کاربرد دارد. امکان تنظیم فاصله الکترودهای کمکی در محدوده 1 تا 30 متر، این مدل را برای پروژههای مختلف اجرای سیستم اتصال زمین و ارزیابی مقاومت الکتریکی خاک کاربردی میکند.
ارت تستر VICTOR VC-4106A چه کاربردی دارد؟
مقاومت سیستم زمین یکی از پارامترهای مهم در ایمنی تأسیسات الکتریکی است. ارت تستر با اعمال سیگنال اندازهگیری و بررسی پاسخ سیستم، امکان ارزیابی مقاومت مسیر اتصال زمین را فراهم میکند. در مدل VC-4106A علاوه بر مقاومت زمین، امکان اندازهگیری مقاومت ویژه خاک نیز وجود دارد؛ به همین دلیل میتوان از آن در مرحله طراحی، اجرا، بازرسی و نگهداری سیستمهای ارت استفاده کرد.
- اندازهگیری مقاومت چاه ارت و الکترودهای زمین
- اندازهگیری مقاومت ویژه خاک برای بررسی شرایط زمین
- اندازهگیری ولتاژ AC زمین تا 50 ولت
- کنترل و ارزیابی سیستمهای اتصال زمین ساختمانها و تأسیسات
- بررسی سیستم ارت در پروژههای صنعتی و تجاری
- استفاده در پروژههای حفاظت در برابر صاعقه
- تست سیستم زمین تجهیزات و تابلوهای الکتریکی
روشهای اندازهگیری در ارت سنج ویکتور VC-4106A
VC-4106A از روشهای دو سیمه، سه سیمه و چهار سیمه برای اندازهگیری پشتیبانی میکند. در روشهای سه و چهار سیمه، الکترودهای کمکی در خاک قرار گرفته و دستگاه با اندازهگیری جریان و افت ولتاژ، مقاومت سیستم زمین را محاسبه میکند. روش چهار سیمه همچنین برای اندازهگیری مقاومت ویژه خاک کاربرد دارد و در پروژههایی که بررسی دقیقتر شرایط خاک اهمیت دارد، گزینه مناسبتری است.
برای اندازهگیری مقاومت ویژه خاک، فاصله بین میلههای کمکی قابل تنظیم است. بر اساس مشخصات ارائهشده برای این مدل، فاصله الکترودها میتواند در محدوده 1 تا 30 متر تنظیم شود. مقدار مقاومت ویژه خاک نیز بر اساس فاصله الکترودها و نتیجه اندازهگیری محاسبه میشود.
اندازهگیری مقاومت ویژه خاک با VICTOR VC-4106A
مقاومت ویژه خاک با نماد ρ یکی از پارامترهای مهم در طراحی سیستمهای اتصال زمین است. نوع خاک، میزان رطوبت، دما، ترکیبات معدنی و ساختار لایههای زمین میتوانند بر مقاومت ویژه تأثیر بگذارند. VC-4106A با پشتیبانی از اندازهگیری مقاومت ویژه خاک، امکان جمعآوری اطلاعات لازم برای ارزیابی محل اجرای سیستم ارت را فراهم میکند.
طبق مشخصات ارائهشده، محدوده اندازهگیری مقاومت ویژه خاک در این مدل از 0.01 Ω·m تا 376.8 KΩ·m است. همچنین فاصله الکترودهای کمکی در محدوده 1.0 تا 30.0 متر قابل تنظیم است. این ویژگی برای پیمانکاران اجرای سیستم ارت، کارشناسان برق و متخصصان طراحی سیستم زمین اهمیت ویژهای دارد.
محدوده اندازهگیری و دقت ارت تستر VC-4106A
ارت تستر VICTOR VC-4106A مقاومت زمین را در محدوده تقریبی 0.02 تا 1999 اهم اندازهگیری میکند و حداقل وضوح اعلامشده برای آن 0.01 اهم است. در برخی منابع فروش نیز ظرفیت این مدل بهصورت 1999 اهم / 50 ولت درج شده است. :contentReference[oaicite:1]{index=1}
دقت پایه اندازهگیری مقاومت زمین در مشخصات ارائهشده برای این مدل ±5% اعلام شده است. در هنگام تفسیر نتایج باید شرایط محیطی، وضعیت الکترودهای کمکی، فاصله میلهها، مقاومت تماس با خاک و روش اندازهگیری نیز در نظر گرفته شود؛ زیرا این عوامل میتوانند بر نتیجه تست ارت اثر بگذارند.
اندازهگیری ولتاژ زمین با VICTOR VC-4106A
یکی دیگر از قابلیتهای مهم این دستگاه، اندازهگیری ولتاژ AC زمین است. محدوده اندازهگیری ولتاژ در مشخصات ارائهشده 0 تا 50 ولت RMS با پهنای باند حدود 40 تا 200 هرتز اعلام شده است. دقت اولیه اندازهگیری ولتاژ نیز حدود ±2% ذکر شده است.
اندازهگیری ولتاژ زمین میتواند در بررسی شرایط غیرعادی سیستم اتصال زمین و تشخیص وجود ولتاژ ناخواسته در مسیر زمین مفید باشد. با این حال، برای کار با مدارهای برق باید دستورالعملهای ایمنی و محدودیتهای ولتاژی دستگاه رعایت شود.
مزایای ارت سنج ویکتور VC-4106A
- پشتیبانی از روشهای دو سیمه، سه سیمه و چهار سیمه
- امکان اندازهگیری مقاومت زمین تا حدود 1999 اهم
- حداقل وضوح 0.01 اهم
- امکان اندازهگیری مقاومت ویژه خاک
- محدوده گسترده اندازهگیری مقاومت ویژه خاک
- امکان تنظیم فاصله الکترودهای کمکی از 1 تا 30 متر
- اندازهگیری ولتاژ AC زمین
- نمایشگر دیجیتال برای مشاهده آسان نتایج
- مناسب برای تست چاه ارت، سیستم زمین و بررسی مقاومت خاک
ارت تستر VC-4106A برای چه افرادی مناسب است؟
VICTOR VC-4106A برای مهندسان برق، تکنسینهای تأسیسات، پیمانکاران اجرای سیستم ارت، کارشناسان نگهداری و تعمیرات، بازرسان فنی، متخصصان حفاظت در برابر صاعقه و شرکتهای مجری پروژههای الکتریکی گزینهای کاربردی است. قابلیت تست مقاومت ویژه خاک نیز باعث میشود این دستگاه برای افرادی که در مرحله طراحی و انتخاب محل اجرای الکترود زمین فعالیت میکنند، کاربرد بیشتری داشته باشد.
نکات مهم هنگام اندازهگیری مقاومت چاه ارت
- قبل از شروع تست، اتصالات و سیمهای اندازهگیری را از نظر سلامت و اتصال صحیح بررسی کنید.
- الکترودهای کمکی را با فاصله مناسب و مطابق روش اندازهگیری در خاک قرار دهید.
- برای دستیابی به نتیجه قابل اعتماد، مقاومت تماس میلههای کمکی با خاک باید تا حد امکان مناسب باشد.
- در محیطهای دارای نویز الکتریکی یا منابع میدان الکترومغناطیسی، شرایط محیطی را در تفسیر نتیجه در نظر بگیرید.
- محدودیتهای ایمنی و مشخصات فنی دستگاه را پیش از اتصال به سیستم مورد آزمایش بررسی کنید.
تفاوت VC-4106A با ارت تسترهای معمولی
بسیاری از ارت تسترهای پایه صرفاً برای اندازهگیری مقاومت الکترود زمین استفاده میشوند؛ اما VC-4106A علاوه بر تست مقاومت زمین، قابلیت اندازهگیری مقاومت ویژه خاک و ولتاژ AC زمین را نیز در اختیار کاربر قرار میدهد. پشتیبانی از روش چهار سیمه نیز امکان استفاده از دستگاه در کاربردهای دقیقتر مرتبط با مقاومت ویژه خاک را فراهم میکند. منابع تجاری موجود نیز VC4106A را مشخصاً بهعنوان مدل «مقاومت زمین / مقاومت ویژه خاک» معرفی کردهاند. :contentReference[oaicite:2]{index=2}
نوع دستگاه
ارت تستر دیجیتال / تستر مقاومت زمین و مقاومت ویژه خاک
روش اندازهگیری
دو سیمه، سه سیمه و چهار سیمه
محدوده اندازهگیری مقاومت زمین
0.02Ω تا 1999Ω
محدوده اندازهگیری مقاومت ویژه خاک
0.01Ω·m تا 376.8KΩ·m
فاصله قابل تنظیم الکترودهای کمکی
1.0 تا 30.0 متر
اندازهگیری ولتاژ AC زمین
0 تا 50V RMS
پهنای باند AC
40Hz تا 200Hz
دقت اولیه اندازهگیری ولتاژ
±2%
دمای نگهداری
20- تا 60+ درجه سانتیگراد
رطوبت نگهداری
حداکثر 90% RH
| برند |
VICTOR |
|---|
| مدل |
VC-4106A |
|---|
| نوع دستگاه |
ارت تستر دیجیتال / تستر مقاومت زمین و مقاومت ویژه خاک |
|---|
| روش اندازهگیری |
دو سیمه، سه سیمه و چهار سیمه |
|---|
| محدوده اندازهگیری مقاومت زمین |
0.02Ω تا 1999Ω |
|---|
| حداقل وضوح مقاومت |
0.01Ω |
|---|
| دقت پایه مقاومت زمین |
±5% |
|---|
| مقاومت ویژه خاک |
دارد |
|---|
| محدوده اندازهگیری مقاومت ویژه خاک |
0.01Ω·m تا 376.8KΩ·m |
|---|
| فاصله الکترودهای کمکی |
1.0 تا 30.0 متر |
|---|
| اندازهگیری ولتاژ AC زمین |
0 تا 50V RMS |
|---|
| پهنای باند AC |
40Hz تا 200Hz |
|---|
| دقت اولیه اندازهگیری ولتاژ |
±2% |
|---|
| دمای نگهداری |
20- تا 60+ درجه سانتیگراد |
|---|
| رطوبت نگهداری |
حداکثر 90% RH |
|---|
| نمایشگر |
دیجیتال |
|---|
سوالات متداول درباره ارت تستر VICTOR VC-4106A
آیا VICTOR VC-4106A برای اندازهگیری مقاومت چاه ارت مناسب است؟
بله. این دستگاه برای اندازهگیری مقاومت سیستم اتصال زمین طراحی شده و میتواند برای تست چاه ارت و الکترودهای زمین مورد استفاده قرار گیرد. محدوده اعلامشده مقاومت زمین برای مدل VC-4106A حدود 0.02 تا 1999 اهم است.
آیا VC-4106A مقاومت ویژه خاک را اندازهگیری میکند؟
بله. یکی از تفاوتهای مهم این مدل، پشتیبانی از اندازهگیری مقاومت ویژه خاک است. این قابلیت برای بررسی شرایط خاک و طراحی سیستم اتصال زمین کاربرد دارد.
ارت تستر VC-4106A از چند روش اندازهگیری پشتیبانی میکند؟
این مدل از روشهای دو سیمه، سه سیمه و چهار سیمه پشتیبانی میکند. روش چهار سیمه بهویژه برای اندازهگیری مقاومت ویژه خاک کاربرد دارد.
حداکثر مقاومت قابل اندازهگیری توسط VC-4106A چقدر است؟
محدوده اعلامشده برای اندازهگیری مقاومت زمین 0.02 تا 1999 اهم است. منابع تجاری مختلف نیز ظرفیت این مدل را 1999 اهم معرفی کردهاند. :contentReference[oaicite:3]{index=3}
آیا VC-4106A ولتاژ زمین را نیز اندازهگیری میکند؟
بله. این دستگاه امکان اندازهگیری ولتاژ AC زمین در محدوده 0 تا 50 ولت RMS را دارد.
فاصله الکترودهای کمکی در VC-4106A چقدر است؟
طبق مشخصات ارائهشده، فاصله الکترودهای کمکی برای اندازهگیری مقاومت ویژه خاک از 1.0 تا 30.0 متر قابل تنظیم است.
آیا VC-4106A برای استفاده در پروژههای اجرای سیستم ارت مناسب است؟
بله. قابلیت اندازهگیری مقاومت زمین، مقاومت ویژه خاک و ولتاژ زمین باعث میشود این دستگاه برای پیمانکاران و کارشناسان برق در مراحل طراحی، اجرا، بازرسی و نگهداری سیستمهای ارت کاربردی باشد.
تفاوت VC-4106A با ارت تستر کلمپی چیست؟
VC-4106A یک ارت تستر غیرکلمپی است و برای اندازهگیریهای سه سیمه و چهار سیمه از الکترودهای کمکی استفاده میکند. در مقابل، ارت تسترهای کلمپی برای برخی اندازهگیریهای مقاومت حلقه زمین بدون استفاده از میلههای کمکی طراحی شدهاند. بنابراین انتخاب بین این دو نوع دستگاه به نوع سیستم ارت و روش مورد نیاز برای تست بستگی دارد.
آیا VC-4106A برای اندازهگیری مقاومت ویژه خاک در پروژههای طراحی ارت مناسب است؟
بله. پشتیبانی از روش چهار سیمه و محدوده گسترده اندازهگیری مقاومت ویژه خاک، این مدل را برای بررسی اولیه و میدانی شرایط خاک در پروژههای طراحی سیستم زمین مناسب میکند.
جمعبندی و راهنمای خرید ارت تستر VICTOR VC-4106A
ارت تستر ویکتور VICTOR VC-4106A انتخابی کاربردی برای متخصصانی است که علاوه بر اندازهگیری مقاومت چاه ارت، به قابلیت اندازهگیری مقاومت ویژه خاک و ولتاژ زمین نیز نیاز دارند. پشتیبانی از روشهای دو، سه و چهار سیمه، محدوده مقاومت زمین تا 1999 اهم، رزولوشن 0.01 اهم و امکان تنظیم فاصله الکترودهای کمکی تا 30 متر، این مدل را برای طیف متنوعی از پروژههای تست سیستم زمین مناسب کرده است. اطلاعات تجاری موجود نیز VC4106A را بهعنوان مدل مخصوص اندازهگیری مقاومت زمین و مقاومت ویژه خاک معرفی میکنند. :contentReference[oaicite:4]{index=4}
برای انتخاب دقیق ارت تستر، علاوه بر محدوده اندازهگیری باید به روش تست مورد نیاز، امکان اندازهگیری مقاومت ویژه خاک، تعداد الکترودهای کمکی، دقت، شرایط پروژه و نوع سیستم زمین توجه شود. در صورت نیاز به دستگاهی برای تست حرفهای چاه ارت و بررسی مقاومت خاک، VICTOR VC-4106A میتواند گزینهای مناسب در این رده باشد.
برای دریافت اطلاعات تکمیلی، استعلام قیمت ارت تستر VICTOR VC-4106A، بررسی موجودی و انتخاب تجهیزات مناسب اندازهگیری سیستم ارت، با کارشناسان کالیبکس در ارتباط باشید.
