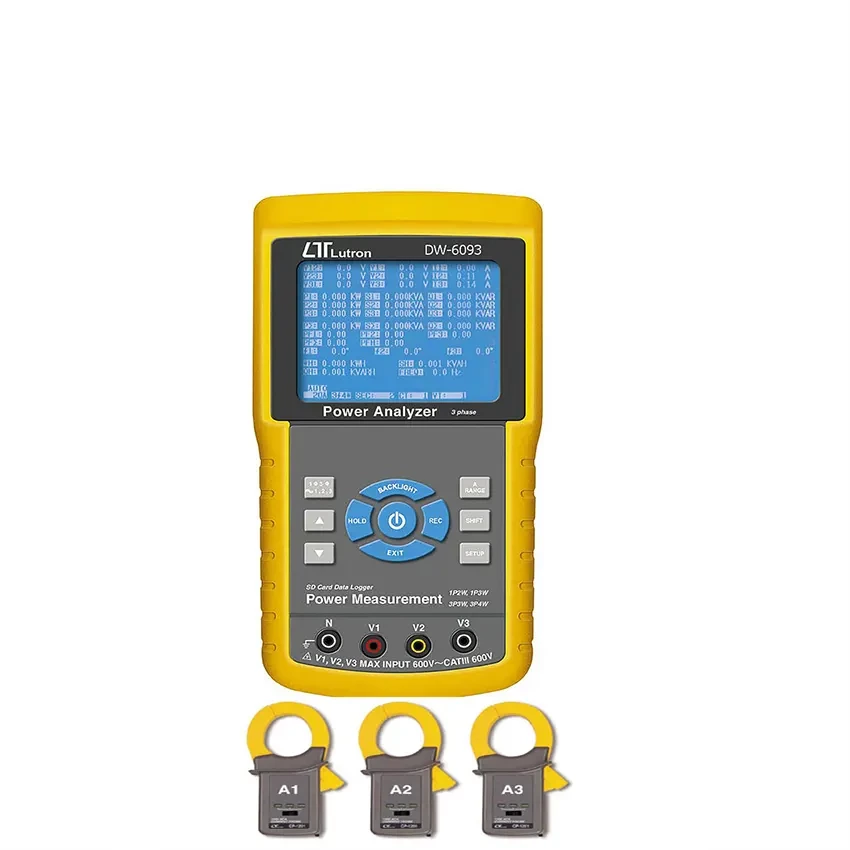

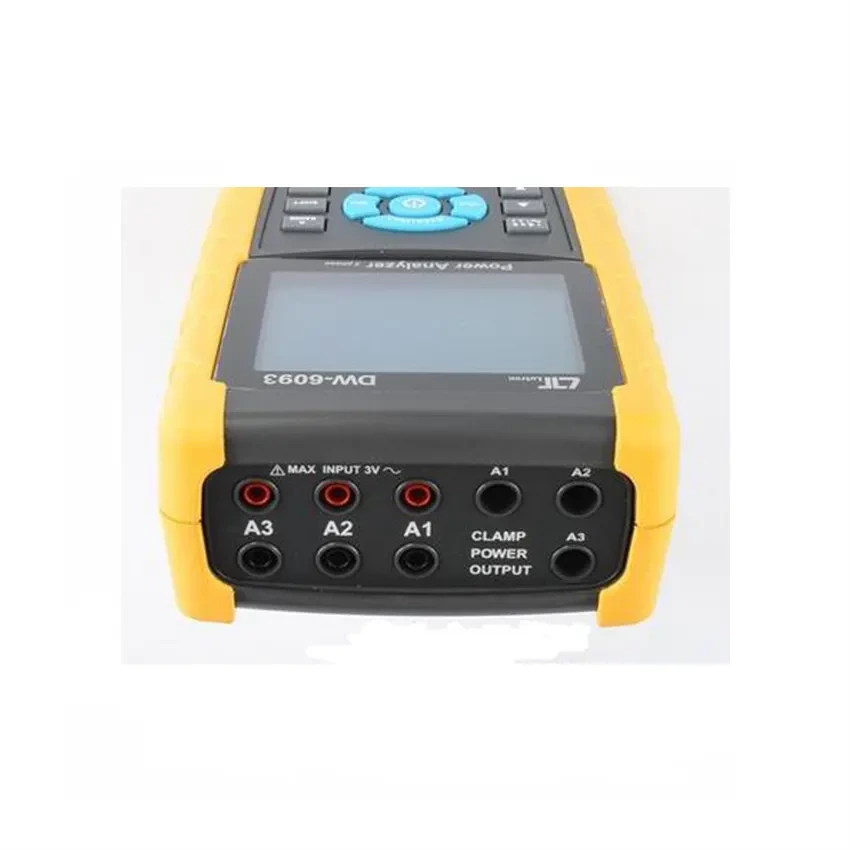

معرفی پاور آنالایزر تک فاز و سه فاز لوترون مدل LUTRON DW-6093
پاور آنالایزر لوترون مدل LUTRON DW-6093 یک دستگاه تخصصی برای اندازهگیری و تحلیل پارامترهای الکتریکی در سیستمهای تکفاز و سهفاز است. این پاور آنالایزر با قابلیت اندازهگیری ولتاژ و جریان True RMS، توان اکتیو، توان ظاهری، توان راکتیو، ضریب توان (PF)، زاویه فاز و فرکانس، برای بررسی وضعیت شبکه برق، تجهیزات صنعتی، تابلوهای برق و سیستمهای توزیع انرژی گزینهای کاربردی محسوب میشود.
یکی از مهمترین مزیتهای LUTRON DW-6093 امکان استفاده از آن در پیکربندیهای مختلف شبکه است. این دستگاه از سیستمهای تکفاز دو سیمه (1P/2W)، تکفاز سه سیمه (1P/3W)، سهفاز سه سیمه (3P/3W) و سهفاز چهار سیمه (3P/4W) پشتیبانی میکند؛ بنابراین میتوان از آن برای اندازهگیری طیف گستردهای از مدارهای الکتریکی استفاده کرد.
DW-6093 علاوه بر نمایش مقادیر لحظهای، به حافظه SD و دیتالاگر بلادرنگ مجهز است و میتواند اطلاعات اندازهگیریشده را همراه با تاریخ و زمان ثبت کند. فاصله نمونهبرداری دیتالاگر از 2 تا 7200 ثانیه قابل تنظیم است و اطلاعات ذخیرهشده روی کارت حافظه را میتوان برای پردازش و تحلیل بیشتر به رایانه منتقل کرد. این قابلیت برای پایش طولانیمدت مصرف انرژی و بررسی تغییرات پارامترهای شبکه بسیار کاربردی است.
از دیگر مزایای این مدل میتوان به قابلیت تنظیم نسبت CT از 1 تا 600 و نسبت PT از 1 تا 1000 اشاره کرد. همچنین ورودی جریان دستگاه با پرابهای جریان مختلف سازگار است و مدل DW-6093 امکان استفاده از پرابهای متناسب با محدوده جریان موردنظر را فراهم میکند.
این دستگاه دارای نمایشگر LCD ماتریسی با وضوح 320 × 240 پیکسل و نور پسزمینه است که اطلاعات اندازهگیری را بهصورت خوانا نمایش میدهد. طراحی دستگاه بهگونهای است که امکان استفاده از آن در عملیات اندازهگیری و عیبیابی تجهیزات برق را فراهم میکند.
قابلیتهای اندازهگیری پاور آنالایزر LUTRON DW-6093
پاور آنالایزر لوترون DW-6093 مجموعهای از پارامترهای مهم الکتریکی را اندازهگیری میکند و به همین دلیل میتواند برای ارزیابی عملکرد تجهیزات و شبکه برق مورد استفاده قرار گیرد. مهمترین پارامترهای قابل اندازهگیری عبارتاند از:
- ولتاژ AC با اندازهگیری True RMS
- جریان AC با اندازهگیری True RMS
- توان اکتیو یا واقعی (True Power)
- توان ظاهری (Apparent Power)
- توان راکتیو (Reactive Power)
- ضریب توان (Power Factor)
- زاویه فاز از 180- تا 180+ درجه
- فرکانس شبکه در محدوده 45 تا 65 هرتز
- انرژی اکتیو برحسب واتساعت
- انرژی ظاهری برحسب VAh
- انرژی راکتیو برحسب VARh
- Power Factor Hour یا PFH
ویژگیهای پاور آنالایزر تک فاز و سه فاز لوترون DW-6093
- اندازهگیری ولتاژ و جریان به روش True RMS
- قابلیت آنالیز سیستمهای 1P/2W، 1P/3W، 3P/3W و 3P/4W
- اندازهگیری توان واقعی در واحدهای KW، MW و GW
- اندازهگیری توان ظاهری در واحدهای KVA، MVA و GVA
- اندازهگیری توان راکتیو در واحدهای KVAR، MVAR و GVAR
- اندازهگیری ضریب توان (PF)
- اندازهگیری زاویه فاز در محدوده 180- تا 180+ درجه
- اندازهگیری انرژی و پارامترهای Watt-Hour، VA-Hour، VAR-Hour و PFH
- دارای حافظه SD برای ثبت و ذخیره اطلاعات اندازهگیری
- دیتالاگر بلادرنگ با قابلیت تنظیم زمان نمونهبرداری از 2 تا 7200 ثانیه
- دارای ساعت و تقویم داخلی برای ثبت زمان دقیق دادهها
- قابلیت انتقال اطلاعات به رایانه از طریق رابط RS232 و کابل USB مناسب
- قابلیت تنظیم نسبت CT از 1 تا 600
- قابلیت تنظیم نسبت PT از 1 تا 1000
- مقاومت ورودی ACV برابر با 10 مگااهم
- مجهز به قابلیت Data Hold برای ثابت نگهداشتن مقدار نمایشدادهشده
- دارای نور پسزمینه نمایشگر
دیتالاگر و ذخیره اطلاعات در DW-6093
یکی از نقاط قوت پاور آنالایزر LUTRON DW-6093 قابلیت ثبت اطلاعات اندازهگیریشده روی کارت حافظه SD است. دستگاه به ساعت و تقویم داخلی مجهز شده و دادهها را همراه با اطلاعات زمانی شامل سال، ماه، روز، ساعت، دقیقه و ثانیه ذخیره میکند. فاصله نمونهبرداری دیتالاگر از 2 تا 7200 ثانیه قابل تنظیم است.
پس از ذخیره دادهها، کارت SD را میتوان به رایانه منتقل کرد و اطلاعات ثبتشده را برای تحلیلهای بعدی مورد استفاده قرار داد. این ویژگی برای بررسی روند مصرف انرژی، مقایسه بارها، شناسایی تغییرات جریان و ولتاژ و تهیه گزارشهای دورهای کاربرد دارد.
پاور آنالایزر DW-6093 برای چه کاربردهایی مناسب است؟
LUTRON DW-6093 برای مهندسان برق، تکنسینهای تعمیر و نگهداری، کارشناسان تأسیسات، تابلو سازان و متخصصان حوزه انرژی مناسب است. این دستگاه میتواند در بررسی و اندازهگیری پارامترهای الکتریکی تابلوهای برق، موتورهای الکتریکی، تجهیزات صنعتی، خطوط توزیع، سیستمهای تکفاز و سهفاز و تجهیزات مصرفکننده انرژی مورد استفاده قرار گیرد.
- اندازهگیری پارامترهای شبکه برق تکفاز و سهفاز
- بررسی توان مصرفی تجهیزات صنعتی
- کنترل و ارزیابی ضریب توان
- اندازهگیری جریان و ولتاژ True RMS
- بررسی توان اکتیو، راکتیو و ظاهری
- ثبت طولانیمدت دادههای الکتریکی
- آنالیز مصرف انرژی و تهیه گزارش از دادههای ثبتشده
- عیبیابی و بررسی عملکرد سیستمهای الکتریکی
پراب جریان و محدوده اندازهگیری DW-6093
DW-6093 از ورودی پراب جریان با سیگنالهای مختلف پشتیبانی میکند. سیگنال ورودی پراب جریان شامل 200mV، 300mV، 500mV، 1V، 2V و 3V AC است. محدودههای ورودی جریان نیز شامل 20A، 200A، 2000A، 30A، 300A و 3000A است؛ با توجه به پراب جریان مورد استفاده، محدوده عملی اندازهگیری متفاوت خواهد بود.
یکی از مزیتهای مدل DW-6093 امکان استفاده از پرابهای جریان مختلف است. در مجموعه استاندارد دستگاه، سه عدد پراب جریان CP-1201 ارائه میشود و پرابهای جریان دیگر مانند مدلهای CP-200، CP-2000 و CP-3000 نیز در مستندات این مدل بهعنوان گزینههای قابل استفاده معرفی شدهاند.
مشخصات فنی پاور آنالایزر لوترون DW-6093
نوع دستگاه
پاور آنالایزر تکفاز و سهفاز
سیستمهای قابل اندازهگیری
1P/2W، 1P/3W، 3P/3W، 3P/4W
اندازهگیری ولتاژ
10 تا 600V AC، True RMS
اندازهگیری جریان
20A / 200A / 1200A / 2000A / 300A / 3000A، بسته به پراب
توان ظاهری
KVA / MVA / GVA
توان راکتیو
KVAR / MVAR / GVAR
زاویه فاز
180- تا 180+ درجه
نسبت CT
قابل برنامهریزی از 1 تا 600
نسبت PT
قابل برنامهریزی از 1 تا 1000
امپدانس ورودی ACV
10 مگااهم
نمایشگر
LCD ماتریسی 320 × 240 پیکسل با نور پسزمینه
زمان نمونهبرداری دیتالاگر
2 تا 7200 ثانیه
رابط ارتباطی
RS232 و USB با کابل مناسب
استاندارد ایمنی
IEC 1010 / CAT III 600V
دمای کاری
0 تا 50 درجه سانتیگراد
رطوبت کاری
کمتر از 80 درصد RH
ابعاد دستگاه
225 × 125 × 64 میلیمتر
وزن دستگاه
948 گرم با باتری
ابعاد پراب جریان
210 × 64 × 33 میلیمتر
حداکثر دهانه فک پراب
86 میلیمتر
جدول مشخصات فنی پاور آنالایزر لوترون DW-6093
| مدل |
LUTRON DW-6093 |
|---|
| نوع دستگاه |
پاور آنالایزر تکفاز و سهفاز |
|---|
| سیستمهای قابل اندازهگیری |
1P/2W، 1P/3W، 3P/3W، 3P/4W |
|---|
| ولتاژ True RMS |
10 تا 600V AC |
|---|
| جریان |
20A / 200A / 1200A / 2000A / 300A / 3000A، متناسب با پراب |
|---|
| توان اکتیو |
KW / MW / GW |
|---|
| توان ظاهری |
KVA / MVA / GVA |
|---|
| توان راکتیو |
KVAR / MVAR / GVAR |
|---|
| ضریب توان |
0.00 تا 1.00 |
|---|
| زاویه فاز |
180- تا 180+ درجه |
|---|
| فرکانس |
45 تا 65Hz |
|---|
| نسبت CT |
1 تا 600، قابل برنامهریزی |
|---|
| نسبت PT |
1 تا 1000، قابل برنامهریزی |
|---|
| امپدانس ورودی ACV |
10MΩ |
|---|
| نمایشگر |
LCD ماتریسی 320 × 240 پیکسل با نور پسزمینه |
|---|
| حافظه |
SD Card |
|---|
| نمونهبرداری دیتالاگر |
2 تا 7200 ثانیه |
|---|
| ارتباط با کامپیوتر |
RS232 / USB |
|---|
| استاندارد ایمنی |
IEC 1010، CAT III 600V |
|---|
| دمای کاری |
0 تا 50°C |
|---|
| رطوبت کاری |
کمتر از 80% RH |
|---|
| ابعاد دستگاه |
225 × 125 × 64 میلیمتر |
|---|
| وزن دستگاه |
948 گرم با باتری |
|---|
| ابعاد پراب CP-1201 |
210 × 64 × 33 میلیمتر |
|---|
| حداکثر دهانه فک پراب |
86 میلیمتر |
|---|
دقت اندازهگیری پاور آنالایزر DW-6093
بر اساس مشخصات فنی دستگاه، دقت اندازهگیری ولتاژ AC در محدوده 10 تا 600 ولت برابر با ±(0.5% + 0.5V) اعلام شده است. ضریب توان در محدوده 0.00 تا 1.00 با دقت ±0.04 اندازهگیری میشود و زاویه فاز نیز در محدوده 180- تا 180+ درجه دارای دقت حدود ±1 درجه است.
برای فرکانس، محدوده اندازهگیری 45 تا 65 هرتز با رزولوشن 0.1 هرتز و دقت 0.1 هرتز اعلام شده است. دقت اندازهگیری توان نیز با توجه به محدوده اندازهگیری و نوع پارامتر متفاوت است؛ بنابراین برای کاربردهای دقیق، انتخاب صحیح پراب جریان و محدوده اندازهگیری اهمیت زیادی دارد.
نمایشگر و طراحی دستگاه
نمایشگر LUTRON DW-6093 از نوع LCD ماتریسی با ابعاد 81.4 × 61 میلیمتر و وضوح 320 × 240 پیکسل است و از نور پسزمینه بهره میبرد. ابعاد بدنه اصلی دستگاه 225 × 125 × 64 میلیمتر و وزن آن همراه با باتری حدود 948 گرم است. پراب جریان CP-1201 نیز ابعادی حدود 210 × 64 × 33 میلیمتر دارد و حداکثر قطر هادی قابل پوشش توسط فک آن 86 میلیمتر اعلام شده است.
منبع تغذیه پاور آنالایزر لوترون DW-6093
این پاور آنالایزر میتواند با 8 عدد باتری AA با ولتاژ 1.5V یا آداپتور AC به DC با خروجی 9V تغذیه شود. امکان استفاده از باتری باعث میشود دستگاه برای اندازهگیریهای میدانی و موقعیتهایی که دسترسی مستقیم به برق وجود ندارد نیز کاربردی باشد.

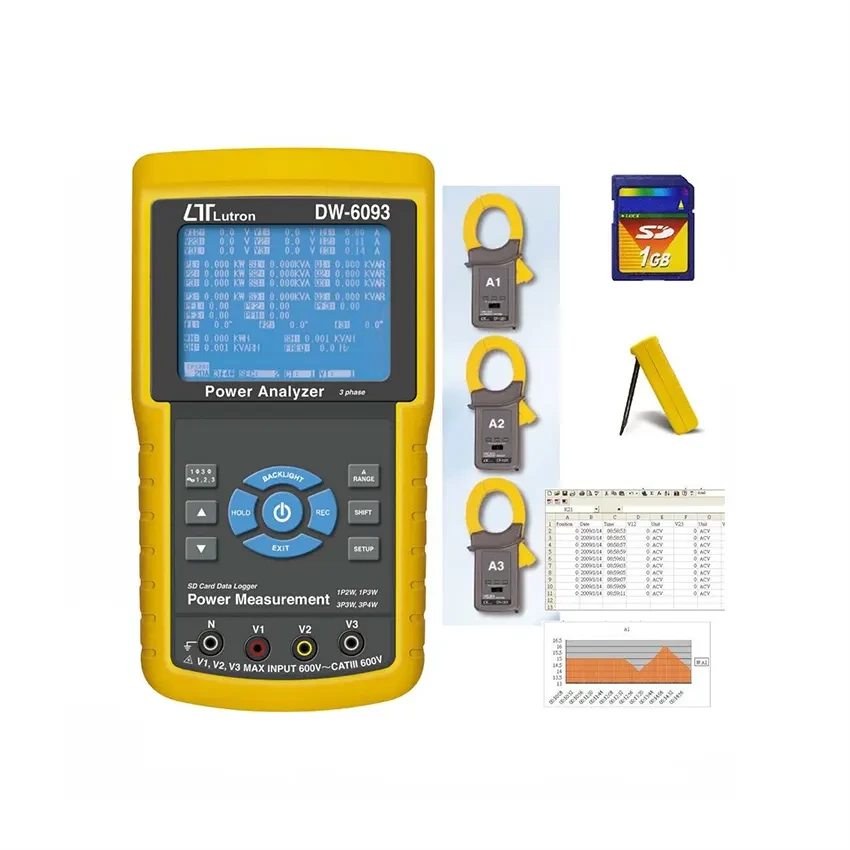

اقلام همراه پاور آنالایزر LUTRON DW-6093
- سه عدد پراب جریان CP-1201
- مجموعه چهار عدد تست لید
- مجموعه چهار عدد گیره سوسماری
- آداپتور AC به DC با خروجی 9V
- کارت حافظه SD با ظرفیت 2GB
- کیف حمل
- دفترچه راهنمای دستگاه
تفاوت پاور آنالایزر DW-6093 با مدلهای مشابه
مزیت اصلی DW-6093 در مقایسه با یک مولتیمتر یا کلمپمتر معمولی، تمرکز آن بر تحلیل پارامترهای توان و انرژی است. این دستگاه علاوه بر جریان و ولتاژ، توان واقعی، توان ظاهری، توان راکتیو، ضریب توان، زاویه فاز و انرژی را اندازهگیری کرده و امکان ثبت طولانیمدت دادهها را نیز فراهم میکند. در نتیجه برای تحلیل مصرف برق و بررسی عملکرد شبکه، اطلاعات بسیار بیشتری نسبت به یک ابزار اندازهگیری جریان یا ولتاژ ساده در اختیار کاربر قرار میدهد.
نکات مهم هنگام استفاده از DW-6093
- پیش از اندازهگیری، نوع سیستم تکفاز یا سهفاز و تعداد سیمها را بهدرستی تنظیم کنید.
- محدوده پراب جریان را متناسب با جریان مورد انتظار انتخاب کنید.
- از اعمال ولتاژ یا جریان بیشتر از محدوده مجاز به ورودیهای دستگاه خودداری کنید.
- برای ثبت طولانیمدت دادهها، تنظیمات تاریخ، ساعت و زمان نمونهبرداری را بررسی کنید.
- در زمان کار با مدارهای برق، الزامات ایمنی و رده حفاظتی دستگاه را رعایت کنید.
سوالات متداول درباره پاور آنالایزر LUTRON DW-6093
آیا LUTRON DW-6093 برای سیستمهای تکفاز و سهفاز مناسب است؟
بله. DW-6093 برای سیستمهای تکفاز 2 سیمه و 3 سیمه و همچنین سیستمهای سهفاز 3 سیمه و 4 سیمه طراحی شده است.
آیا DW-6093 اندازهگیری True RMS دارد؟
بله. ولتاژ و جریان AC در این مدل بهصورت True RMS اندازهگیری میشوند.
محدوده اندازهگیری ولتاژ DW-6093 چقدر است؟
محدوده اندازهگیری ولتاژ AC دستگاه 10 تا 600 ولت است و انتخاب رنج ولتاژ بهصورت خودکار انجام میشود.
حداکثر جریان قابل اندازهگیری توسط DW-6093 چقدر است؟
محدوده جریان به پراب مورد استفاده بستگی دارد. دستگاه با پرابهای مختلف سازگار است و در مستندات آن محدودههایی تا 3000 آمپر برای ورودی پراب ذکر شده است؛ پراب CP-1201 همراه دستگاه محدوده عملی مشخص خود را دارد.
آیا این پاور آنالایزر ضریب توان را اندازهگیری میکند؟
بله. ضریب توان (PF) یکی از پارامترهای اصلی قابل اندازهگیری در DW-6093 است و محدوده آن 0.00 تا 1.00 اعلام شده است.
آیا DW-6093 قابلیت ثبت اطلاعات دارد؟
بله. دستگاه دارای دیتالاگر بلادرنگ و کارت حافظه SD است و اطلاعات را همراه با تاریخ و زمان ثبت میکند. زمان نمونهبرداری نیز از 2 تا 7200 ثانیه قابل تنظیم است.
آیا امکان اتصال LUTRON DW-6093 به کامپیوتر وجود دارد؟
بله. دستگاه دارای رابط RS232 است و با کابل USB مناسب نیز میتوان ارتباط آن را با رایانه برقرار کرد. اطلاعات ثبتشده نیز قابلیت انتقال برای تحلیل و گزارشگیری را دارند.
آیا DW-6093 هارمونیکهای برق را اندازهگیری میکند؟
بر اساس دفترچه فنی این مدل، قابلیتهای اصلی DW-6093 شامل اندازهگیری ولتاژ، جریان، توان اکتیو، توان ظاهری، توان راکتیو، ضریب توان، زاویه فاز، فرکانس و انرژی است و قابلیت آنالیز هارمونیک بهعنوان مشخصه این مدل ذکر نشده است. بنابراین برای آنالیز تخصصی هارمونیک بهتر است از هارمونیک آنالایزر مناسب استفاده شود.
آیا نسبت CT و PT در DW-6093 قابل تنظیم است؟
بله. نسبت CT از 1 تا 600 و نسبت PT از 1 تا 1000 قابل برنامهریزی است که این ویژگی برای کاربردهایی که از ترانسفورماتور جریان یا ولتاژ استفاده میکنند اهمیت دارد.
پاور آنالایزر DW-6093 برای چه کسانی مناسب است؟
این دستگاه برای مهندسان و تکنسینهای برق، تعمیر و نگهداری، کارشناسان تأسیسات، تابلو برق، صنایع و افرادی که به اندازهگیری و ثبت پارامترهای توان در سیستمهای تکفاز و سهفاز نیاز دارند مناسب است.
خرید پاور آنالایزر لوترون DW-6093
اگر به دنبال یک پاور آنالایزر تکفاز و سهفاز برای اندازهگیری ولتاژ، جریان، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس و انرژی هستید، LUTRON DW-6093 با قابلیت ثبت داده روی SD و اتصال به کامپیوتر میتواند انتخاب مناسبی برای کاربردهای صنعتی و تخصصی باشد.
برای اطلاع از قیمت پاور آنالایزر LUTRON DW-6093، موجودی، شرایط خرید، گارانتی و دریافت مشاوره فنی میتوانید با کارشناسان کالیبکس (Calibex) در ارتباط باشید.
