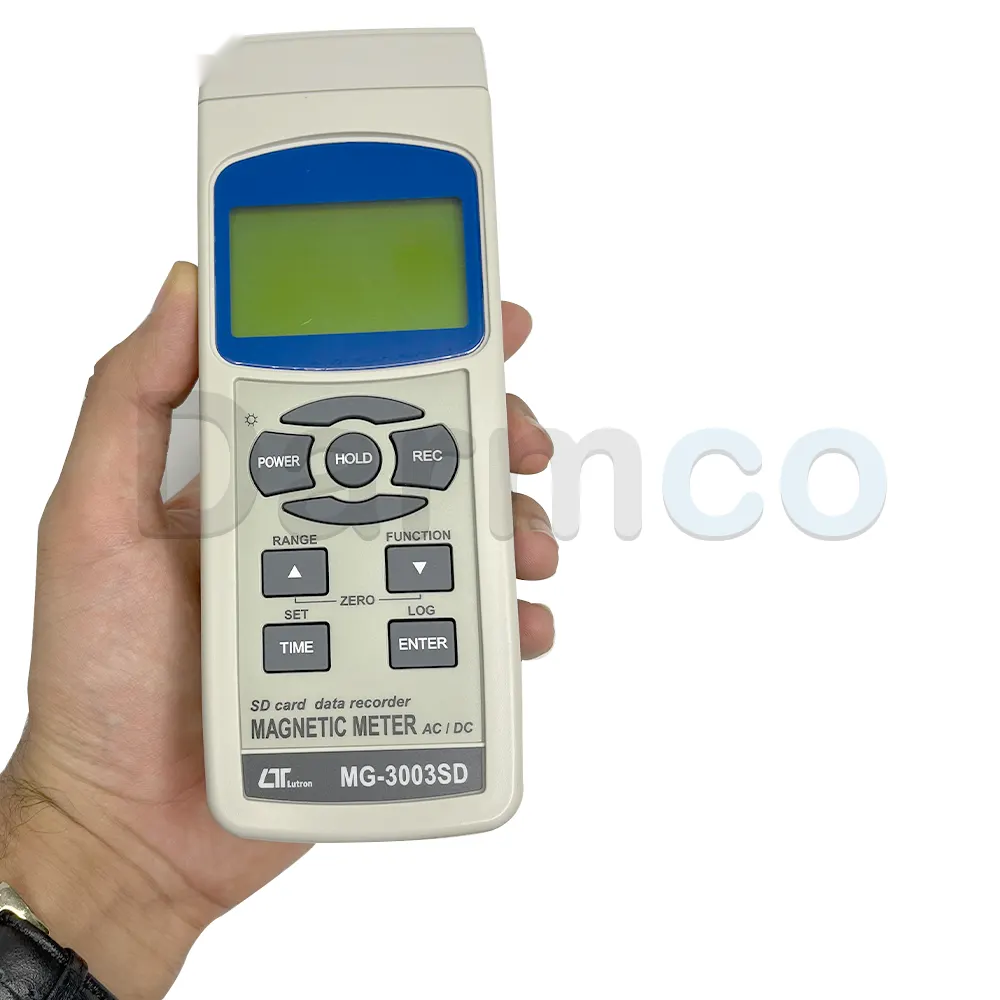

گوس متر دیجیتال لوترون LUTRON مدل MG-3003SD | گوسمتر و تسلا متر AC/DC با دیتالاگر SD
گوس متر دیجیتال لوترون LUTRON MG-3003SD یک مغناطیسسنج حرفهای و چندمنظوره برای اندازهگیری میدان مغناطیسی AC و DC است که با سنسور Hall Effect، تشخیص قطبهای N و S، قابلیت صفر کردن میدان DC، دیتالاگر بلادرنگ روی کارت حافظه SD و امکان اتصال به کامپیوتر طراحی شده است. این دستگاه میتواند میدان مغناطیسی را در دو واحد Gauss (G) و Milli Tesla (mT) اندازهگیری کند و برای کاربردهای صنعتی، الکتریکی، مکانیکی، متالورژی، آزمایشگاهی و کنترل میدان مغناطیسی گزینهای کاربردی محسوب میشود.
LUTRON MG-3003SD دارای دو محدوده اندازهگیری برای میدان DC شامل 300.00 و 3000.0 mT و دو محدوده برای میدان AC شامل 150.00 و 1500.0 mT است. در واحد گوس نیز رنج DC تا 30000 G و رنج AC تا 15000 G در دسترس است. رزولوشن دستگاه در رنجهای مختلف از 0.01 mT و 0.1 G شروع میشود.
گوس متر لوترون LUTRON MG-3003SD چیست؟
گوس متر MG-3003SD یک AC/DC Magnetic Meter مجهز به دیتالاگر SD است که برای اندازهگیری شدت میدان مغناطیسی و ثبت نتایج در بازههای زمانی مختلف طراحی شده است. استفاده از سنسور Hall Effect با جبرانسازی خودکار دما باعث میشود دستگاه برای اندازهگیریهای حرفهای و پایش میدان مناسب باشد.
پراب جداشونده این مدل دسترسی به نقاطی را که اندازهگیری در آنها دشوار است آسانتر میکند. همچنین قابلیت تشخیص قطب در حالت DC به کاربر اجازه میدهد علاوه بر شدت میدان، قطب شمال یا جنوب میدان مغناطیسی را نیز تشخیص دهد.
ویژگیهای اصلی گوس متر دیجیتال LUTRON MG-3003SD
- اندازهگیری میدان مغناطیسی AC و DC
- اندازهگیری در واحدهای Gauss و Milli Tesla
- محدوده DC تا 3000.0 mT یا 30000 G
- محدوده AC تا 1500.0 mT یا 15000 G
- تشخیص قطبهای N و S در اندازهگیری DC
- سنسور Hall Effect با جبرانسازی خودکار دما
- پراب جداشونده برای دسترسی به نقاط دشوار
- قابلیت Zero برای صفر کردن میدان DC
- دیتالاگر بلادرنگ روی کارت حافظه SD
- ذخیره اطلاعات همراه با تاریخ و ساعت
- قابلیت ثبت دستی دادهها
- ثبت مقادیر Maximum و Minimum
- قابلیت Data Hold
- قابلیت تنظیم فاصله نمونهبرداری
- رابط RS-232 و USB برای انتقال اطلاعات
- اتصال مستقیم کارت SD به کامپیوتر برای دریافت دادهها
- نمایشگر LCD با نور پسزمینه
- خاموشی خودکار برای کاهش مصرف باتری
- تغذیه با 6 عدد باتری AA یا آداپتور 9 ولت
مشخصات فنی گوس متر LUTRON مدل MG-3003SD
| مشخصه | مشخصات فنی |
|---|
| برند |
LUTRON |
| مدل |
MG-3003SD |
| نوع دستگاه |
AC/DC Magnetic Meter |
| نوع سنسور |
Hall Effect |
| جهت اندازهگیری |
تکمحوره (Uniaxial) |
| واحدهای اندازهگیری |
Gauss (G) و Milli Tesla (mT) |
| رنج DC در واحد mT |
300.00 mT و 3000.0 mT |
| رزولوشن DC در واحد mT |
0.01 mT و 0.1 mT |
| رنج DC در واحد G |
3000.0 G و 30000 G |
| رزولوشن DC در واحد G |
0.1 G و 1 G |
| دقت DC |
±(5% قرائت + 10 رقم) |
| رنج AC در واحد mT |
150.00 mT و 1500.0 mT |
| رزولوشن AC در واحد mT |
0.01 mT و 0.1 mT |
| رنج AC در واحد G |
1500.0 G و 15000 G |
| رزولوشن AC در واحد G |
0.1 G و 1 G |
| دقت AC |
±(5% قرائت + 20 رقم) |
| پاسخ فرکانسی AC |
50 و 60 هرتز |
| تشخیص قطب |
N / S در حالت DC |
| جبرانسازی دما |
خودکار برای سنسور Hall |
| تنظیم صفر |
دارد |
| Data Hold |
دارد |
| ثبت MAX/MIN |
دارد |
| دیتالاگر |
بلادرنگ روی کارت SD |
| بازه نمونهبرداری |
1 ثانیه تا 8 ساعت و 59 دقیقه و 59 ثانیه |
| حافظه SD |
1 تا 16 گیگابایت |
| حافظه دستی |
امکان ثبت دستی داده و انتخاب موقعیت 1 تا 99 |
| نمایشگر |
LCD ماتریسی با نور پسزمینه، حدود 52 × 38 میلیمتر |
| رابط ارتباطی |
RS-232 / USB |
| زمان نمونهبرداری نمایشگر |
حدود 1 ثانیه |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 85 درصد RH |
| منبع تغذیه |
6 عدد باتری AA یکونیم ولت یا آداپتور DC 9V |
| جریان مصرفی معمول |
حدود 14 mA بدون ثبت روی SD و با خاموش بودن نور پسزمینه |
| ابعاد دستگاه |
177 × 68 × 45 میلیمتر |
| ابعاد پراب |
198 × 25 × 19 میلیمتر |
| وزن |
حدود 489 گرم |
اندازهگیری میدان مغناطیسی DC با MG-3003SD
در حالت DC، دستگاه دو رنج 300.00 و 3000.0 میلیتسلا را ارائه میدهد. در واحد گوس نیز رنجهای 3000.0 و 30000 G در دسترس هستند. این گستره باعث میشود دستگاه هم برای میدانهای نسبتاً ضعیف و هم برای میدانهای قویتر کاربرد داشته باشد.
دقت اندازهگیری DC برابر با ±(5% قرائت + 10 رقم) در شرایط مرجع 23±5 درجه سانتیگراد است. عملکرد Zero نیز امکان تنظیم نقطه صفر پیش از اندازهگیری را فراهم میکند.
اندازهگیری میدان مغناطیسی AC
در حالت AC، محدودههای 150.00 و 1500.0 mT و معادل 1500.0 و 15000 G در اختیار کاربر قرار دارد. دقت پایه AC برابر با ±(5% قرائت + 20 رقم) است و پاسخ فرکانسی این بخش برای 50 و 60 هرتز مشخص شده است.
به همین دلیل MG-3003SD برای بررسی میدان مغناطیسی ناشی از برق شهر، تجهیزات الکتریکی و بسیاری از منابع AC فرکانس پایین مناسب است. برای اندازهگیری RF در فرکانسهای بالا باید از تجهیزات مخصوص RF استفاده شود.
تشخیص قطب N و S
یکی از ویژگیهای کاربردی این مدل، نمایش قطب شمال N و جنوب S در حالت اندازهگیری DC است. این قابلیت برای بررسی جهت میدان آهنرباها، کنترل قطبیت قطعات مغناطیسی و آزمایش تجهیزات مغناطیسی بسیار مفید است.
با قرار دادن پراب در موقعیت مناسب نسبت به منبع مغناطیسی، علاوه بر شدت میدان میتوان جهت قطب را نیز مشخص کرد.
سنسور Hall Effect با جبرانسازی خودکار دما
MG-3003SD از سنسور Hall Effect استفاده میکند. در قسمت سر پراب، سنسور دما تعبیه شده تا جبرانسازی خودکار اثر دما روی سنسور Hall انجام شود. این ویژگی به پایداری بیشتر قرائتها در شرایط محیطی متغیر کمک میکند.
دیتالاگر بلادرنگ با کارت SD
یکی از مهمترین قابلیتهای LUTRON MG-3003SD سیستم دیتالاگر بلادرنگ آن است. دستگاه میتواند مقدارهای اندازهگیریشده را همراه با سال، ماه، روز، ساعت، دقیقه و ثانیه روی کارت حافظه SD ذخیره کند.
بازه نمونهبرداری دیتالاگر از 1 ثانیه تا 8 ساعت و 59 دقیقه و 59 ثانیه قابل تنظیم است. در حالت دستی نیز با فشار دادن کلید ثبت داده میتوان یک مقدار را ذخیره کرد و برای دادهها موقعیت شماره 1 تا 99 اختصاص داد.
پشتیبانی از کارت حافظه 1 تا 16 گیگابایت
دستگاه از کارتهای حافظه SD با ظرفیت 1 تا 16 گیگابایت پشتیبانی میکند. یکی از مزیتهای این روش، امکان خارج کردن کارت از دستگاه و مشاهده اطلاعات روی کامپیوتر است.
دادههای ثبتشده میتوانند برای تحلیل بیشتر به نرمافزارهای کامپیوتری منتقل شوند و در محیط Excel برای تهیه جدول، نمودار و گزارش مورد استفاده قرار گیرند.
اتصال به کامپیوتر از طریق RS-232 و USB
MG-3003SD دارای رابط RS-232 و USB است. کابلهای ارتباطی مناسب بهعنوان لوازم جانبی قابل تهیه هستند و امکان انتقال اطلاعات ثبتشده یا دریافت داده برای تحلیل کامپیوتری را فراهم میکنند.
برای کاربردهایی که نیاز به ثبت طولانیمدت اطلاعات میدان مغناطیسی دارند، این قابلیت میتواند به کاهش خطاهای ثبت دستی و سادهتر شدن فرآیند مستندسازی کمک کند.
Data Hold و ثبت MAX/MIN
با قابلیت Data Hold میتوان مقدار فعلی را روی نمایشگر ثابت کرد. همچنین دستگاه قادر است بیشترین و کمترین مقدار اندازهگیریشده را ثبت و برای بازخوانی در اختیار کاربر قرار دهد.
این ویژگیها برای بررسی تغییرات میدان، مقایسه چند نقطه و پیدا کردن بیشترین مقدار در یک دوره اندازهگیری مفید هستند.
پراب جداشونده برای اندازهگیری نقاط دشوار
پراب MG-3003SD از بدنه دستگاه جداست و ابعادی حدود 198 × 25 × 19 میلیمتر دارد. طراحی جداشونده پراب دسترسی به محلهایی را که قرار دادن کل دستگاه در آنها دشوار است آسانتر میکند.
از آنجا که سنسور این مدل تکمحوره است، زاویه و جهت پراب نسبت به میدان روی مقدار اندازهگیریشده تأثیر دارد؛ بنابراین در اندازهگیریهای مقایسهای بهتر است جهت پراب ثابت نگه داشته شود.
خاموشی خودکار و مدیریت مصرف باتری
برای کاهش مصرف باتری، MG-3003SD دارای قابلیت Auto Power Off است. این عملکرد در تنظیمات دستگاه قابل مدیریت است و امکان انتخاب خاموشی خودکار یا خاموش کردن دستی را فراهم میکند.
کاربردهای گوس متر دیجیتال LUTRON MG-3003SD
- اندازهگیری میدان مغناطیسی تجهیزات الکتریکی
- بررسی میدان موتورهای الکتریکی
- اندازهگیری میدان ترانسفورماتورها
- کنترل میدان آهنرباها و قطعات مغناطیسی
- اندازهگیری مغناطیس باقیمانده قطعات
- کاربرد در صنایع مکانیکی و الکتریکی
- استفاده در صنایع متالورژی
- کاربردهای آزمایشگاهی و تحقیقاتی
- پایش میدان مغناطیسی در فرآیندهای تولید
- کنترل کیفیت محصولات مغناطیسی
- اندازهگیری میدان مرتبط با تجهیزات و سامانههای الکتریکی
مزایای گوس متر LUTRON MG-3003SD
- اندازهگیری میدان مغناطیسی AC و DC
- رنج DC تا 30000 G
- رنج AC تا 15000 G
- نمایش در دو واحد G و mT
- تشخیص قطب N و S
- سنسور Hall Effect
- جبرانسازی خودکار دما
- پراب جداشونده
- Zero Adjustment
- دیتالاگر بلادرنگ SD
- ذخیره داده همراه تاریخ و ساعت
- حافظه دستی 1 تا 99 موقعیت
- Data Hold
- MAX/MIN
- RS-232 و USB
- خاموشی خودکار
نحوه استفاده از LUTRON MG-3003SD
- باتریها را در محفظه دستگاه قرار دهید یا آداپتور DC 9V را متصل کنید.
- پراب را به دستگاه متصل کنید.
- واحد اندازهگیری G یا mT را انتخاب کنید.
- در صورت اندازهگیری میدان DC، در صورت نیاز عملکرد Zero را اجرا کنید.
- پراب را بهآرامی به منبع میدان نزدیک کنید.
- در صورت نیاز قطب N یا S را روی نمایشگر بررسی کنید.
- برای ثبت یک مقدار، Data Hold یا دیتالاگر دستی را فعال کنید.
- برای ثبت طولانیمدت، کارت SD و فاصله نمونهبرداری موردنظر را تنظیم کنید.
- پس از پایان کار دادهها را از کارت SD یا رابط ارتباطی دریافت کنید.
نکات مهم هنگام اندازهگیری
- در اندازهگیریهای مقایسهای فاصله و جهت پراب نسبت به منبع ثابت باشد.
- برای اندازهگیری DC پیش از شروع، Zero Adjustment را در شرایط مناسب انجام دهید.
- پاسخ فرکانسی بخش AC برای 50 و 60 هرتز مشخص شده است.
- برای میدانهای RF و فرکانس بالا از تجهیزات تخصصی همان محدوده استفاده کنید.
- هنگام ثبت خودکار دادهها، از کارت SD سازگار و دارای ظرفیت مناسب استفاده کنید.
- کارت حافظه را در حین ثبت اطلاعات خارج نکنید.
- دستگاه را در شرایط خارج از محدوده دمایی و رطوبتی مشخصشده به کار نبرید.
شرایط محیطی و مشخصات فیزیکی
محدوده دمای کاری دستگاه از 0 تا 50 درجه سانتیگراد و رطوبت نسبی کاری کمتر از 85 درصد است. ابعاد بدنه حدود 177 × 68 × 45 میلیمتر و وزن آن حدود 489 گرم است. ابعاد پراب نیز حدود 198 × 25 × 19 میلیمتر میباشد.
منبع تغذیه شامل 6 عدد باتری AA با ولتاژ 1.5 ولت یا آداپتور DC 9V است. در حالت عادی، جریان مصرفی بدون ذخیرهسازی روی SD و با خاموش بودن نور پسزمینه حدود 14 میلیآمپر است.
اقلام همراه و تجهیزات اختیاری
اقلام استاندارد همراه دستگاه شامل دفترچه راهنما، پراب مغناطیسی و کیف حمل سخت است. کارت حافظه SD، آداپتور AC به DC 9V، کابل USB، کابل RS-232 و نرمافزار دریافت داده بهعنوان تجهیزات اختیاری قابل استفاده هستند.
خرید گوس متر دیجیتال لوترون LUTRON MG-3003SD از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. گوس متر دیجیتال LUTRON MG-3003SD برای کاربرانی مناسب است که به یک مغناطیسسنج AC/DC حرفهای با رنج گسترده، تشخیص قطب، پراب جداشونده، دیتالاگر SD و قابلیت انتقال داده به کامپیوتر نیاز دارند.
سوالات متداول گوس متر LUTRON MG-3003SD
گوس متر LUTRON MG-3003SD چه چیزی را اندازهگیری میکند؟
این دستگاه میدان مغناطیسی AC و DC را اندازهگیری میکند و نتایج را در واحدهای Gauss و mT نمایش میدهد.
حداکثر میدان DC قابل اندازهگیری با MG-3003SD چقدر است؟
حداکثر محدوده DC برابر با 3000.0 mT یا 30000 G است.
حداکثر میدان AC قابل اندازهگیری با MG-3003SD چقدر است؟
حداکثر محدوده AC برابر با 1500.0 mT یا 15000 G است.
آیا گوس متر MG-3003SD قطب N و S را تشخیص میدهد؟
بله. در حالت اندازهگیری DC، دستگاه امکان نمایش قطب شمال N و جنوب S را دارد.
آیا LUTRON MG-3003SD دیتالاگر دارد؟
بله. دستگاه دارای دیتالاگر بلادرنگ روی کارت SD با ثبت تاریخ و زمان است و بازه نمونهبرداری آن از 1 ثانیه تا 8 ساعت و 59 دقیقه و 59 ثانیه قابل تنظیم است.
ظرفیت کارت SD در MG-3003SD چقدر است؟
دستگاه از کارت حافظه SD با ظرفیت 1 تا 16 گیگابایت پشتیبانی میکند.
آیا MG-3003SD به کامپیوتر متصل میشود؟
بله. این مدل دارای رابط RS-232 و USB است و امکان انتقال داده برای تحلیل و تهیه گزارش را فراهم میکند.
پراب MG-3003SD چه نوعی است؟
پراب دستگاه جداشونده و تکمحوره است و از سنسور Hall Effect با جبرانسازی خودکار دما استفاده میکند.
آیا MG-3003SD قابلیت Zero دارد؟
بله. عملکرد Zero Adjustment برای تنظیم نقطه صفر در اندازهگیری میدان DC در دستگاه وجود دارد.
آیا گوس متر MG-3003SD قابلیت Data Hold و MAX/MIN دارد؟
بله. دستگاه دارای Data Hold و قابلیت ثبت و بازخوانی مقادیر Maximum و Minimum است.
منبع تغذیه LUTRON MG-3003SD چیست؟
دستگاه با 6 عدد باتری AA یکونیم ولتی یا آداپتور DC 9V تغذیه میشود.
جمعبندی گوس متر دیجیتال لوترون LUTRON MG-3003SD
گوس متر دیجیتال لوترون LUTRON MG-3003SD یک مغناطیسسنج حرفهای AC/DC با رنج گسترده، سنسور Hall Effect، جبرانسازی خودکار دما، تشخیص قطب N/S، Zero Adjustment، Data Hold، MAX/MIN و دیتالاگر بلادرنگ کارت SD است. پشتیبانی از کارت حافظه 1 تا 16 گیگابایت، ثبت داده همراه تاریخ و زمان، رابط RS-232 و USB و قابلیت اندازهگیری میدان تا 30000 G در DC و 15000 G در AC، این دستگاه را برای کاربردهای صنعتی، الکتریکی، مکانیکی، متالورژی، کنترل کیفیت و آزمایشگاهی به گزینهای حرفهای تبدیل میکند.
