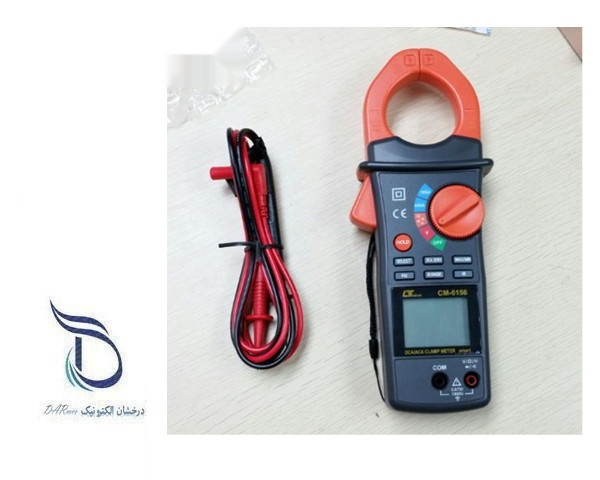

کلمپ آمپرمتر دیجیتالی AC و DC لوترون LUTRON CM-6156 یک مولتی متر کلمپی حرفه ای و چندمنظوره برای اندازه گیری جریان متناوب و مستقیم، ولتاژ AC و DC و همچنین انجام تست های مختلف الکتریکی است. این دستگاه با قابلیت اندازه گیری جریان AC/DC تا 1000 آمپر و ولتاژ AC/DC تا 1000 ولت، گزینه ای کاربردی برای برقکاران، تکنسین های تعمیر و نگهداری، مهندسان برق و عیب یابی تجهیزات صنعتی محسوب می شود.
یکی از مهم ترین مزایای LUTRON CM-6156، امکان اندازه گیری جریان بدون نیاز به قطع مدار و اتصال مستقیم پراب به هادی جریان دار است. کافی است فک کلمپ را در اطراف هادی قرار دهید تا مقدار جریان اندازه گیری شود. حداکثر قطر هادی قابل اندازه گیری توسط فک این کلمپ آمپرمتر برابر با 32 میلی متر است. این ویژگی باعث می شود CM-6156 برای بررسی جریان در تابلوهای برق، کابل ها، موتورها، تجهیزات صنعتی و مدارهای الکتریکی کاربرد مناسبی داشته باشد.
کلمپ آمپرمتر LUTRON CM-6156 با اندازه گیری هوشمند
لوترون CM-6156 از قابلیت Smart Function بهره می برد و برای ساده تر شدن فرآیند اندازه گیری، عملکردهای مختلف را به صورت هوشمند در اختیار کاربر قرار می دهد. در حالت ولتاژ، دستگاه می تواند بین AC و DC انتخاب مناسبی انجام دهد و در بخش اندازه گیری جریان نیز امکان اندازه گیری ACA و DCA وجود دارد. همچنین بخش مقاومت، تست دیود، تست پیوستگی و ظرفیت خازن نیز به صورت یکپارچه در دستگاه ارائه شده است.
این ساختار باعث می شود کاربر برای انجام تست های معمول برق و الکترونیک به چندین ابزار مجزا نیاز نداشته باشد. قابلیت Auto Range و امکان انتخاب دستی رنج نیز کنترل بیشتری در اختیار کاربر قرار می دهد. دستگاه دارای نمایشگر LCD با ابعاد تقریبی 39.5 × 29.8 میلی متر و وضوح 6000 Count است.
محدوده اندازه گیری جریان تا 1000 آمپر AC/DC
یکی از نقاط قوت اصلی کلمپ آمپرمتر لوترون CM-6156، قابلیت اندازه گیری جریان AC و DC تا 1000 آمپر است. این دستگاه دارای دو محدوده 600A و 1000A بوده و حداقل محدوده اندازه گیری جریان آن از 0.1 آمپر آغاز می شود. رزولوشن اندازه گیری جریان در رنج 600 آمپر برابر با 0.1 آمپر و در رنج 1000 آمپر برابر با 1 آمپر است. دقت اعلام شده توسط سازنده برای رنج 600 آمپر ±(1.5% + 15d) و برای رنج 1000 آمپر ±(2% + 8d) است.
در اندازه گیری جریان AC، مشخصات اعلام شده توسط سازنده بر اساس موج سینوسی با فرکانس 50/60 هرتز ارائه شده است؛ بنابراین در کاربردهایی که شکل موج جریان از حالت سینوسی فاصله زیادی دارد، باید محدودیت های اندازه گیری این مدل را در نظر گرفت. این نکته یکی از موارد مهم هنگام انتخاب کلمپ آمپرمتر برای تجهیزات دارای بارهای غیرخطی است.
نبود True RMS؛ نکته مهم هنگام خرید CM-6156
از مهم ترین محدودیت های LUTRON CM-6156، برخوردار نبودن از قابلیت True RMS است. این موضوع در کاربردهایی که با بارهای غیرخطی، منابع تغذیه سوئیچینگ، درایوها، اینورترها یا شکل موج های اعوجاج یافته سروکار دارید اهمیت بیشتری پیدا می کند. در چنین شرایطی، اگر اندازه گیری مقدار واقعی RMS برای شما اولویت دارد، بهتر است کلمپ آمپرمتر دارای True RMS را انتخاب کنید.
با این حال، برای اندازه گیری های عمومی برق، تابلوهای توزیع، مدارهای AC/DC و کاربردهای تعمیر و نگهداری که نیاز به True RMS ندارند، CM-6156 به دلیل گستردگی پارامترهای قابل اندازه گیری و محدوده جریان 1000 آمپر می تواند انتخابی کاربردی باشد.
اندازه گیری ولتاژ AC و DC تا 1000 ولت
کلمپ آمپرمتر LUTRON CM-6156 امکان اندازه گیری ولتاژ DC در محدوده های 600 میلی ولت، 6، 60، 600 و 1000 ولت و ولتاژ AC در رنج های 6، 60، 600 و 1000 ولت را دارد. امپدانس ورودی مدار ولتاژ نیز 10 مگااهم است. دقت اندازه گیری ولتاژ DC در رنج 600 میلی ولت ±(0.8% + 2d) و در رنج های بالاتر ±(0.8% + 1d) اعلام شده است. دقت ولتاژ AC نیز ±(1% + 2d) بوده و مشخصات آن در فرکانس 50/60 هرتز تست شده است.
اندازه گیری مقاومت، خازن و فرکانس
این مدل تنها یک آمپرمتر انبری نیست و مجموعه ای از قابلیت های یک مولتی متر دیجیتال را نیز در اختیار کاربر قرار می دهد. CM-6156 قابلیت اندازه گیری مقاومت از 600 اهم تا 60 مگااهم، ظرفیت خازن از 6 نانوفاراد تا 600 میکروفاراد و فرکانس از 40 هرتز تا 1 کیلوهرتز را دارد.
در بخش خازن، پیش از انجام تست باید خازن کاملاً تخلیه شود. همچنین قابلیت تست دیود و تست پیوستگی صوتی نیز در دستگاه وجود دارد و بیزر پیوستگی در صورت اندازه گیری مقاومت کمتر از 20 اهم فعال می شود.
قابلیت MAX/MIN و Data Hold
یکی دیگر از قابلیت های مهم این کلمپ آمپرمتر، MAX/MIN است. این عملکرد امکان ثبت و مشاهده بیشترین و کمترین مقدار اندازه گیری شده را فراهم می کند و در بررسی تغییرات جریان یا ولتاژ کاربرد دارد. همچنین قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش داده شده روی LCD در نظر گرفته شده است.
خاموش شدن خودکار نیز برای کاهش مصرف باتری در دستگاه تعبیه شده است. CM-6156 با یک باتری 9 ولتی تغذیه می شود و زمان نمونه برداری آن حدود 0.5 تا 1 ثانیه است.
ایمنی و طراحی کلمپ آمپرمتر لوترون CM-6156
LUTRON CM-6156 مطابق اطلاعات سازنده دارای رده ایمنی CAT III 1000V و CAT IV 600V است و برای اندازه گیری های الکتریکی در محیط های حرفه ای طراحی شده است. بدنه دستگاه از پلاستیک ABS مقاوم و سبک ساخته شده و حداکثر قطر هادی قابل عبور از فک آن 32 میلی متر است. ابعاد دستگاه 241 × 94 × 46 میلی متر و وزن آن بدون باتری حدود 373 گرم اعلام شده است.
وجود حفاظت اضافه بار در اغلب رنج ها، طراحی مقاوم و قابلیت های متنوع اندازه گیری، این مدل را برای استفاده در تعمیر و نگهداری تجهیزات، تابلوهای برق، تأسیسات الکتریکی، ماشین آلات صنعتی و عیب یابی مدارهای AC/DC مناسب می کند.
کاربردهای کلمپ آمپرمتر دیجیتال LUTRON CM-6156
- اندازه گیری جریان AC و DC در تابلوهای برق
- بررسی جریان مصرفی موتورها و تجهیزات الکتریکی
- عیب یابی مدارهای AC و DC
- اندازه گیری ولتاژ تا 1000 ولت
- تست مقاومت، خازن و فرکانس
- تست دیود و پیوستگی مدار
- بررسی حداقل و حداکثر مقدار جریان یا ولتاژ
- سرویس و نگهداری تجهیزات برق صنعتی و تأسیسات
مشخصات فنی کلمپ آمپرمتر LUTRON CM-6156
نوع دستگاه
کلمپ آمپرمتر دیجیتال AC/DC
جریان AC/DC
0.1 تا 1000 آمپر
رزولوشن جریان
0.1A در رنج 600A و 1A در رنج 1000A
حداکثر ولتاژ AC/DC
1000 ولت
مقاومت
600 اهم تا 60 مگااهم
تست پیوستگی
دارد؛ بیزر در کمتر از 20 اهم
تعداد شمارش نمایشگر
6000 Count
ابعاد نمایشگر
39.5 × 29.8 میلی متر
قطر حداکثری هادی
32 میلی متر
رده ایمنی
CAT III 1000V / CAT IV 600V
منبع تغذیه
باتری 9 ولت 006P / MN1604
دمای کاری
0 تا 50 درجه سانتی گراد
رطوبت کاری
حداکثر 80 درصد RH
ابعاد دستگاه
241 × 94 × 46 میلی متر
وزن
حدود 373 گرم بدون باتری
اقلام همراه
یک ست پراب قرمز و مشکی، دفترچه راهنما و کیف حمل
سؤالات متداول درباره LUTRON CM-6156
آیا LUTRON CM-6156 قابلیت اندازه گیری جریان DC را دارد؟
بله. این کلمپ آمپرمتر قابلیت اندازه گیری جریان مستقیم و متناوب را دارد و حداکثر محدوده جریان آن 1000 آمپر است.
حداکثر ولتاژ قابل اندازه گیری با CM-6156 چقدر است؟
حداکثر رنج اندازه گیری ولتاژ AC و DC این مدل 1000 ولت است.
آیا کلمپ آمپرمتر CM-6156 دارای True RMS است؟
خیر. CM-6156 فاقد True RMS است و در مشخصات سازنده، اندازه گیری AC بر اساس موج سینوسی 50/60 هرتز اعلام شده است.
آیا CM-6156 امکان اندازه گیری خازن و فرکانس را دارد؟
بله. ظرفیت خازن در محدوده 6 نانوفاراد تا 600 میکروفاراد و فرکانس در محدوده 40 هرتز تا 1 کیلوهرتز قابل اندازه گیری است.
قطر هادی قابل اندازه گیری توسط فک CM-6156 چقدر است؟
حداکثر قطر هادی قابل اندازه گیری توسط فک کلمپ حدود 32 میلی متر است.
آیا CM-6156 قابلیت ثبت مقدار MAX و MIN را دارد؟
بله. قابلیت MAX/MIN امکان ذخیره و فراخوانی بیشترین و کمترین مقدار اندازه گیری شده را فراهم می کند. همچنین Data Hold برای ثابت نگه داشتن عدد روی نمایشگر در نظر گرفته شده است.
کلمپ آمپرمتر لوترون CM-6156 برای چه کسانی مناسب است؟
این مدل برای برقکاران، تکنسین های تعمیر و نگهداری، مهندسان برق، تعمیرکاران تجهیزات صنعتی و کاربرانی که به یک کلمپ آمپرمتر چندمنظوره برای اندازه گیری AC/DC تا 1000 آمپر نیاز دارند، گزینه مناسبی است.
جمع بندی و خرید کلمپ آمپرمتر LUTRON CM-6156
LUTRON CM-6156 یک کلمپ آمپرمتر دیجیتال AC/DC با قابلیت اندازه گیری جریان تا 1000 آمپر، ولتاژ تا 1000 ولت، مقاومت، خازن و فرکانس است. قابلیت تست دیود و پیوستگی، Data Hold، MAX/MIN، Auto Range، نمایشگر 6000 Count و فک 32 میلی متری از مهم ترین امکانات این مدل هستند. در مقابل، نبود True RMS مهم ترین محدودیت آن محسوب می شود و باید هنگام انتخاب دستگاه متناسب با نوع کاربرد در نظر گرفته شود.
برای اطلاع از قیمت کلمپ آمپرمتر لوترون CM-6156، شرایط خرید و موجودی محصول می توانید به مجموعه کالیبکس مراجعه کرده و پیش از خرید، مشخصات فنی دستگاه را با نیاز اندازه گیری خود مطابقت دهید.
