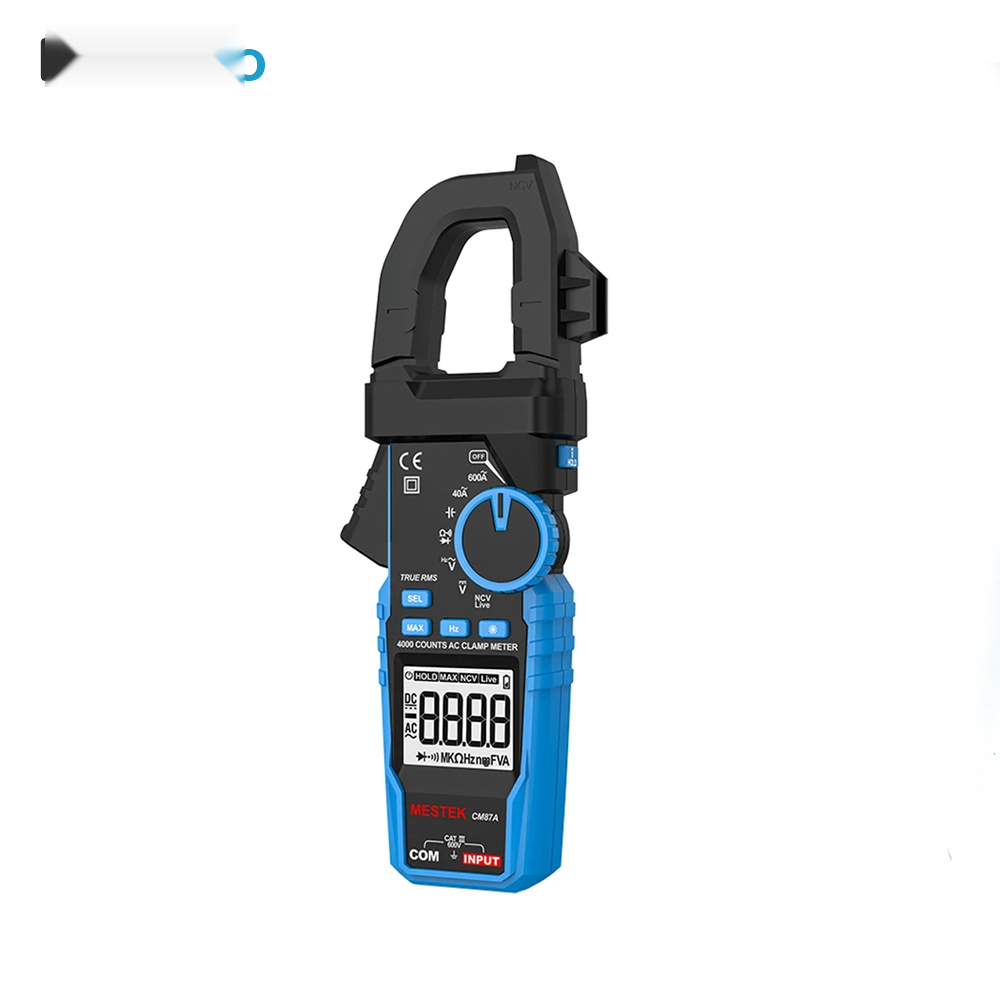

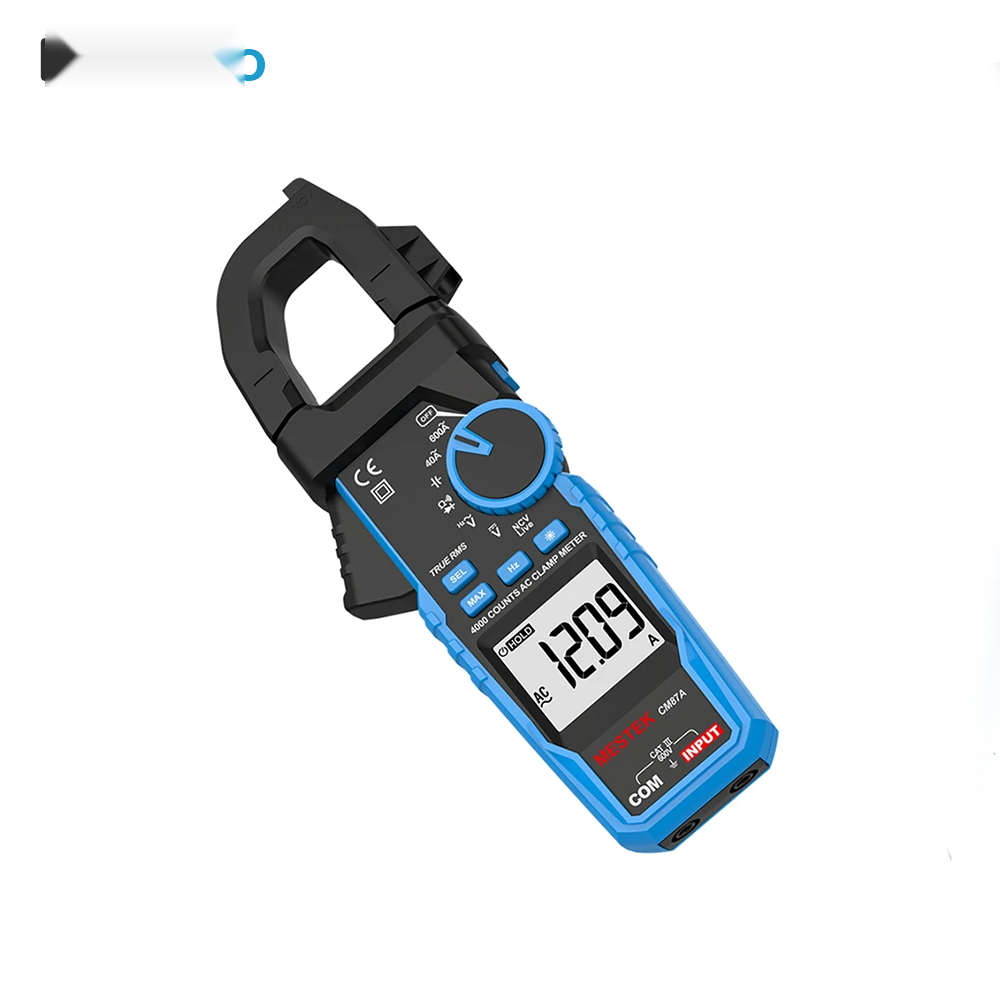

مولتی متر کلمپی دیجیتال مستک مدل MESTEK CM87A
مولتی متر کلمپی دیجیتال مستک مدل MESTEK CM87A یک ابزار اندازهگیری چندمنظوره برای تست و عیبیابی مدارهای الکتریکی است که قابلیتهای یک مولتیمتر دیجیتال و آمپرمتر کلمپی را در یک دستگاه ترکیب میکند. این مدل برای اندازهگیری جریان AC تا 600 آمپر طراحی شده و امکان سنجش جریان را بدون نیاز به قطع سیم یا باز کردن مدار فراهم میکند. به همین دلیل، استفاده از CM87A برای برقکاران، تکنسینهای تعمیر و نگهداری، نصابان تابلو برق و متخصصان عیبیابی تجهیزات الکتریکی سریعتر و کاربردیتر است.
یکی از مهمترین مزایای MESTEK CM87A بهرهمندی از فناوری True RMS است. این فناوری در اندازهگیری سیگنالهای AC با شکل موج پیچیده، اعوجاج یا نویز، امکان دستیابی به نتیجه قابلاعتمادتر را فراهم میکند. این ویژگی در بررسی تجهیزات الکترونیکی، منابع تغذیه، موتورهای الکتریکی و مدارهایی که شکل موج جریان یا ولتاژ آنها کاملاً سینوسی نیست، اهمیت بیشتری پیدا میکند.
CM87A علاوه بر اندازهگیری جریان AC، امکان اندازهگیری ولتاژ AC و DC تا 600 ولت، مقاومت الکتریکی تا 40 مگااهم و ظرفیت خازنی تا 4 میلیفاراد را دارد. همچنین قابلیت تست دیود و تست پیوستگی مدار برای بررسی سریع سیمها، اتصالات و قطعات الکترونیکی در نظر گرفته شده است. عملکرد Auto Range نیز انتخاب محدوده مناسب اندازهگیری را سادهتر میکند و نیاز به تغییر دستی رنج در بسیاری از اندازهگیریهای معمول را کاهش میدهد.
از دیگر امکانات کاربردی این مولتی متر کلمپی مستک میتوان به NCV یا تشخیص ولتاژ بدون تماس، قابلیت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده، نور پسزمینه نمایشگر و خاموشی خودکار اشاره کرد. قابلیت NCV برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم پراب با هادی کاربرد دارد؛ با این حال، برای اندازهگیری دقیق ولتاژ و اطمینان از بیبرقی مدار باید از روش اندازهگیری مناسب و پرابهای دستگاه استفاده شود.
ویژگیهای مولتی متر کلمپی دیجیتال MESTEK CM87A
- اندازهگیری جریان AC تا 600 آمپر با استفاده از فک کلمپی و بدون قطع مدار
- پشتیبانی از فناوری True RMS برای اندازهگیری دقیقتر سیگنالهای AC پیچیده
- اندازهگیری ولتاژ AC/DC تا 600 ولت
- اندازهگیری مقاومت الکتریکی تا 40 مگااهم
- اندازهگیری ظرفیت خازنی تا 4 میلیفاراد
- مجهز به تست دیود و تست پیوستگی مدار
- دارای قابلیت Auto Range برای انتخاب خودکار محدوده اندازهگیری
- مجهز به NCV برای تشخیص غیرتماسی ولتاژ AC
- قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده
- نمایشگر LCD با حداکثر نمایش 3999 Counts
- دارای نور پسزمینه نمایشگر برای استفاده در محیطهای کمنور
- خاموشی خودکار برای کاهش مصرف باتری

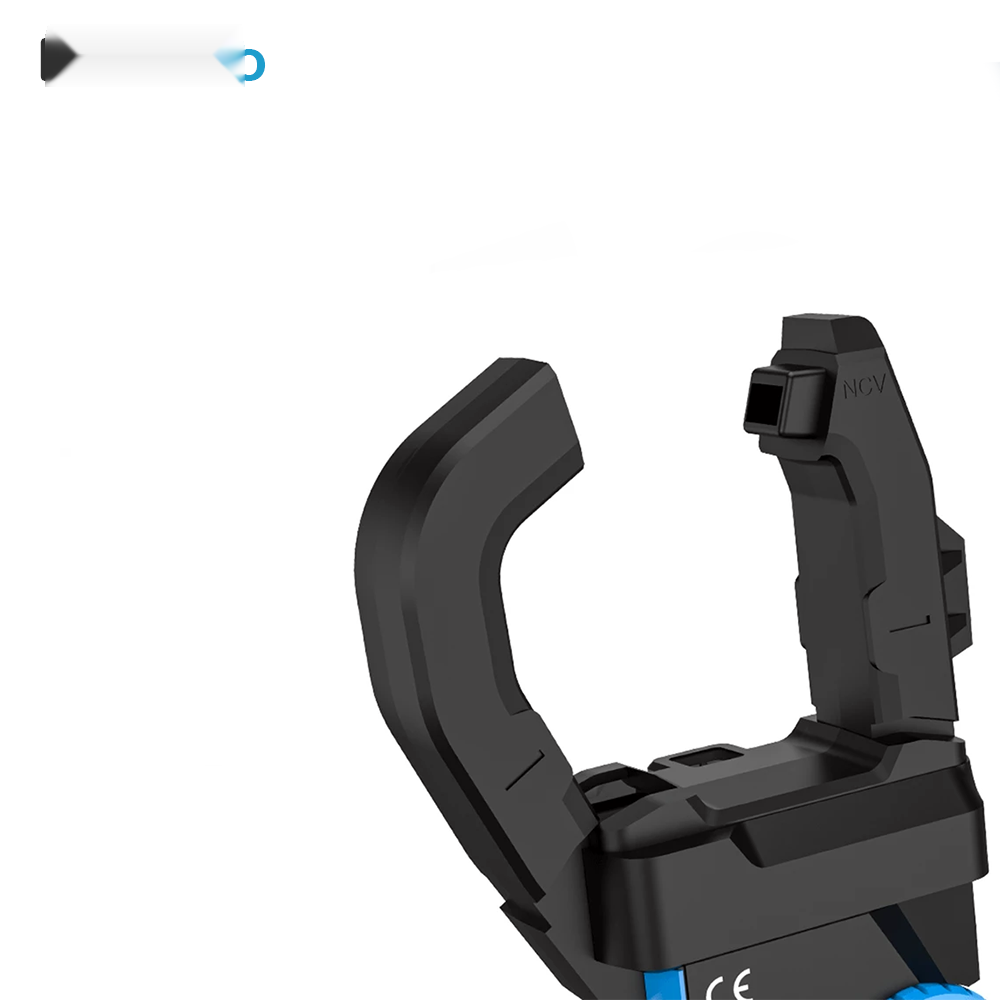

- دهانه فک کلمپی حدود 42 میلیمتر
- تغذیه با دو عدد باتری AAA یک و نیم ولتی
- مناسب برای برقکاری، تعمیرات، تابلو برق، سیمکشی و عیبیابی تجهیزات الکتریکی
کاربردهای مولتی متر کلمپی MESTEK CM87A
مولتی متر کلمپی CM87A برای طیف متنوعی از کارهای اندازهگیری و عیبیابی الکتریکی قابل استفاده است. مهمترین کاربرد آن اندازهگیری جریان AC در کابلها و سیمهای برق بدون نیاز به قطع مدار است. این قابلیت در بررسی مصرف جریان تجهیزات، کنترل عملکرد موتورهای الکتریکی، عیبیابی تابلوهای برق و بررسی مدارهای ساختمانی بسیار کاربردی است.
- تابلو برق: بررسی ولتاژ، جریان و وضعیت اتصالات مدار
- برق ساختمان: اندازهگیری جریان مدارها و بررسی سیمکشی
- تعمیرات لوازم برقی: تست ولتاژ، مقاومت، دیود و خازن
- موتورهای الکتریکی: بررسی جریان مصرفی و شرایط عملکرد مدار
- تأسیسات الکتریکی: عیبیابی و بررسی مدارهای AC و DC
- تعمیر و نگهداری صنعتی: اندازهگیری سریع پارامترهای الکتریکی
- تست و عیبیابی عمومی: بررسی پیوستگی، مقاومت و ولتاژ مدار
مزیت اندازهگیری جریان با کلمپ CM87A
در مولتیمترهای معمولی، اندازهگیری جریان اغلب نیازمند قرار دادن دستگاه بهصورت سری در مدار است؛ اما در یک مولتیمتر کلمپی، جریان AC از طریق میدان مغناطیسی اطراف هادی و با قرار گرفتن فک دستگاه دور سیم اندازهگیری میشود. در نتیجه، در کاربردهای مناسب میتوان جریان عبوری از یک هادی را بدون باز کردن مدار بررسی کرد. این روش سرعت اندازهگیری را افزایش داده و برای بررسی مدارهای در حال کار بسیار کاربردی است.
برای دستیابی به نتیجه بهتر، هنگام اندازهگیری جریان باید تنها هادی موردنظر داخل فک قرار گیرد؛ قرار دادن همزمان سیم رفت و برگشت یک مدار تکفاز در داخل فک میتواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست شود. همچنین رعایت محدوده اندازهگیری و رده ایمنی دستگاه در زمان کار با مدارهای برق الزامی است.
True RMS در MESTEK CM87A چه کاربردی دارد؟
قابلیت True RMS یکی از ویژگیهای مهم CM87A برای اندازهگیری کمیتهای AC است. در مدارهایی که شکل موج جریان یا ولتاژ از حالت سینوسی ایدهآل فاصله دارد، استفاده از اندازهگیری True RMS میتواند نسبت به روشهای اندازهگیری متوسطگیر، تصویر مناسبتری از مقدار مؤثر سیگنال ارائه دهد. این موضوع در تجهیزات دارای منابع تغذیه سوئیچینگ، درایوها و بارهای الکترونیکی اهمیت بیشتری دارد.
مشخصات فنی مولتی متر کلمپی دیجیتال مستک مدل MESTEK CM87A
نوع دستگاه
مولتی متر کلمپی دیجیتال
جریان DC
پشتیبانی نمیشود
ظرفیت خازنی
4 نانوفاراد تا 4 میلیفاراد
تشخیص ولتاژ بدون تماس NCV
دارد
دهانه فک
حدود 42 میلیمتر
باتری
2 عدد AAA، هرکدام 1.5 ولت
استاندارد ایمنی
EN61010-2-032، CAT III 600V
مقایسه CM87A با مدلهای مشابه سری CM87
در سری CM87، مدلهای مختلفی با سطح امکانات متفاوت عرضه شدهاند. CM87A برای اندازهگیری جریان AC تا 600 آمپر طراحی شده و در مقایسه با مدلهای بالاتر این سری، امکاناتی مانند اندازهگیری جریان DC، اندازهگیری جریان هجومی و پراب دمای نوع K را ندارد. در مقابل، برای اندازهگیریهای عمومی برق و تعمیرات، مجموعه قابلیتهای آن شامل True RMS، ولتاژ AC/DC، مقاومت، ظرفیت خازنی، تست دیود، پیوستگی، NCV و Data Hold مجموعهای کاربردی ارائه میکند.
سوالات متداول درباره مولتی متر کلمپی MESTEK CM87A
آیا MESTEK CM87A جریان AC را بدون قطع مدار اندازهگیری میکند؟
بله. CM87A با استفاده از فک کلمپی میتواند جریان AC را تا 600 آمپر بدون قرار گرفتن دستگاه بهصورت سری در مدار اندازهگیری کند.
آیا CM87A جریان DC را اندازهگیری میکند؟
خیر. در مشخصات این مدل، اندازهگیری جریان DC در نظر گرفته نشده است؛ بنابراین برای اندازهگیری جریان DC باید سراغ مدلی رفت که صراحتاً قابلیت DC Current را پشتیبانی کند.
حداکثر ولتاژ قابل اندازهگیری با CM87A چقدر است؟
حداکثر محدوده اندازهگیری ولتاژ AC و DC این مدل 600 ولت است. هنگام کار با مدارهای برق باید محدوده و رده ایمنی دستگاه رعایت شود.
آیا CM87A قابلیت True RMS دارد؟
بله. این مدل به True RMS مجهز است و برای اندازهگیری کمیتهای AC با شکل موج پیچیده یا غیرسینوسی گزینه مناسبتری نسبت به مولتیمترهای معمولی فاقد True RMS محسوب میشود.
دهانه فک مولتی متر CM87A چقدر است؟
دهانه فک در مشخصات سری CM87 حدود 42 میلیمتر اعلام شده است و امکان قرار دادن هادیهای مناسب در داخل فک را فراهم میکند.
آیا CM87A قابلیت تست خازن دارد؟
بله. این مدل امکان اندازهگیری ظرفیت خازنی را تا محدوده 4 میلیفاراد فراهم میکند.
آیا این مدل برای برقکاران مناسب است؟
بله. اندازهگیری جریان AC تا 600 آمپر با کلمپ، ولتاژ AC/DC تا 600 ولت، مقاومت، خازن، تست دیود، پیوستگی، NCV و True RMS باعث شده CM87A برای بسیاری از کارهای برقکاری، تعمیرات و عیبیابی مناسب باشد.
آیا CM87A برای اندازهگیری جریان موتور مناسب است؟
برای بررسی جریان AC موتور در محدوده مجاز دستگاه میتوان از CM87A استفاده کرد. با این حال، این مدل قابلیت اندازهگیری جریان هجومی را ندارد؛ بنابراین برای تحلیل تخصصی جریان راهاندازی موتور، مدل مجهز به Inrush Current انتخاب مناسبتری است.
تفاوت مولتی متر کلمپی با مولتی متر معمولی چیست؟
مهمترین تفاوت این است که مولتی متر کلمپی میتواند در حالت مناسب، جریان عبوری از یک هادی را با قرار گرفتن فک دور آن اندازهگیری کند؛ بنابراین برای اندازهگیری جریان مدارهای فعال، بدون باز کردن مسیر جریان، بسیار کاربردی است.
جمعبندی و راهنمای خرید MESTEK CM87A
اگر به دنبال یک مولتی متر کلمپی دیجیتال 600 آمپر برای اندازهگیری جریان AC، ولتاژ AC/DC، مقاومت و خازن هستید، MESTEK CM87A مجموعهای از قابلیتهای کاربردی را در یک ابزار قابل حمل ارائه میدهد. فناوری True RMS، رنج خودکار، NCV، تست دیود و پیوستگی و قابلیت اندازهگیری جریان با کلمپ، این مدل را برای بسیاری از کاربردهای عمومی و نیمهحرفهای برق و تعمیرات مناسب میکند.
در زمان انتخاب، توجه به یک نکته مهم ضروری است: CM87A برای اندازهگیری جریان AC طراحی شده و جریان DC را با کلمپ اندازهگیری نمیکند. همچنین در صورتی که اندازهگیری جریان هجومی، جریان DC یا دمای K-Type برای شما ضروری است، بهتر است مدل دیگری از سری مولتی مترهای کلمپی مستک را انتخاب کنید. برای کاربردهای عمومی برق، تابلو برق، سیمکشی، تعمیرات و بررسی تجهیزات AC، CM87A انتخابی کاربردی و چندمنظوره است.
