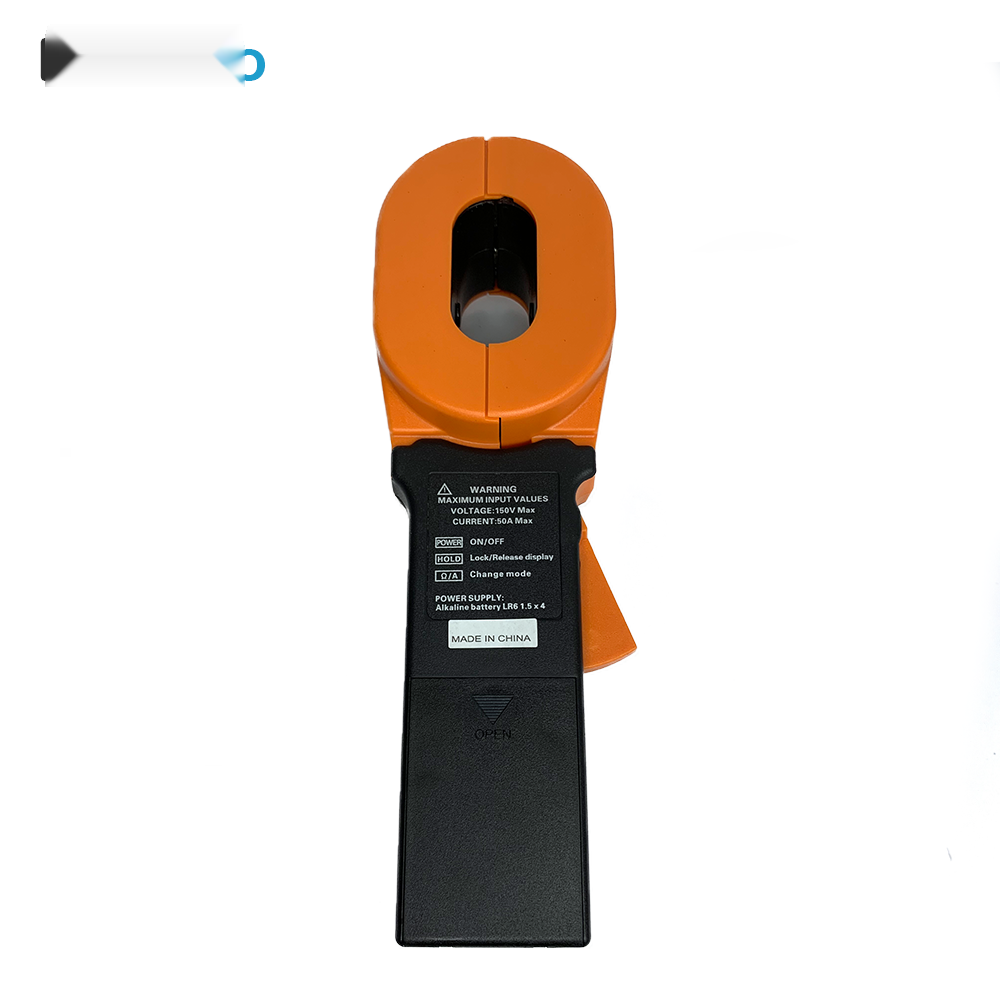

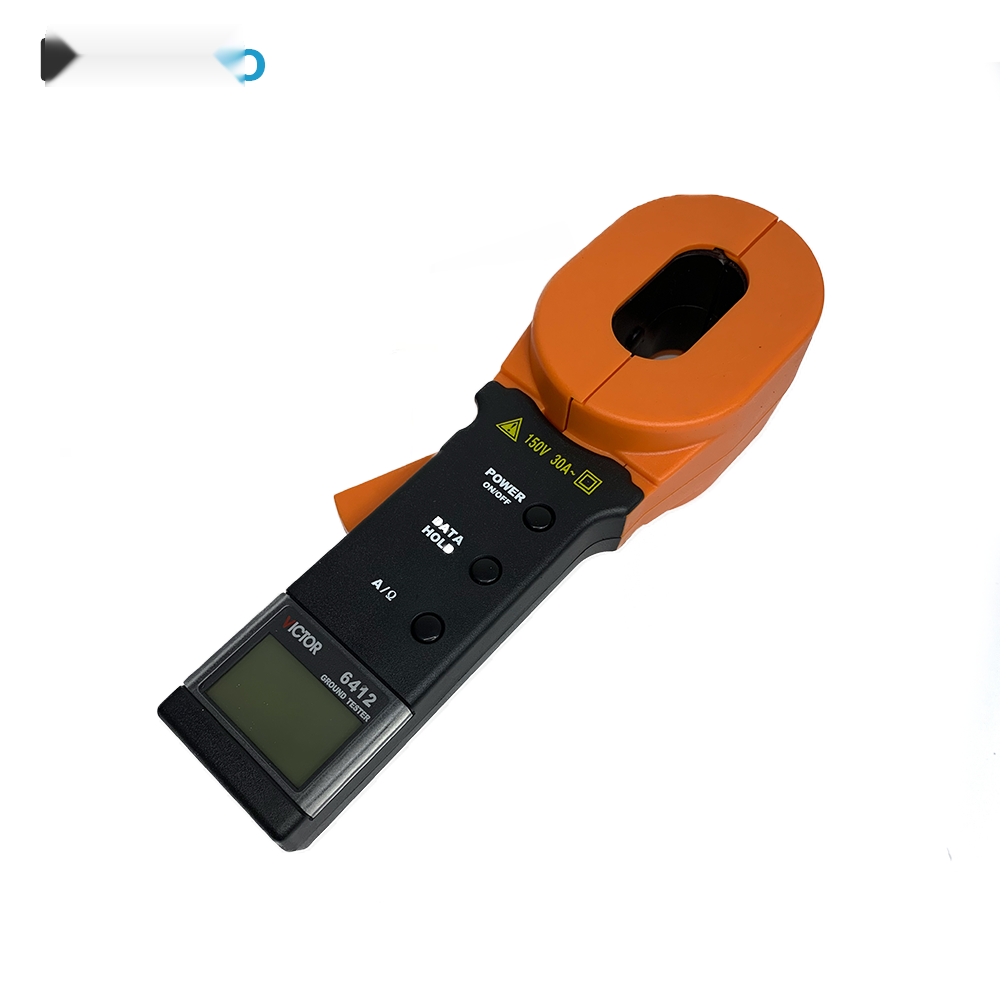

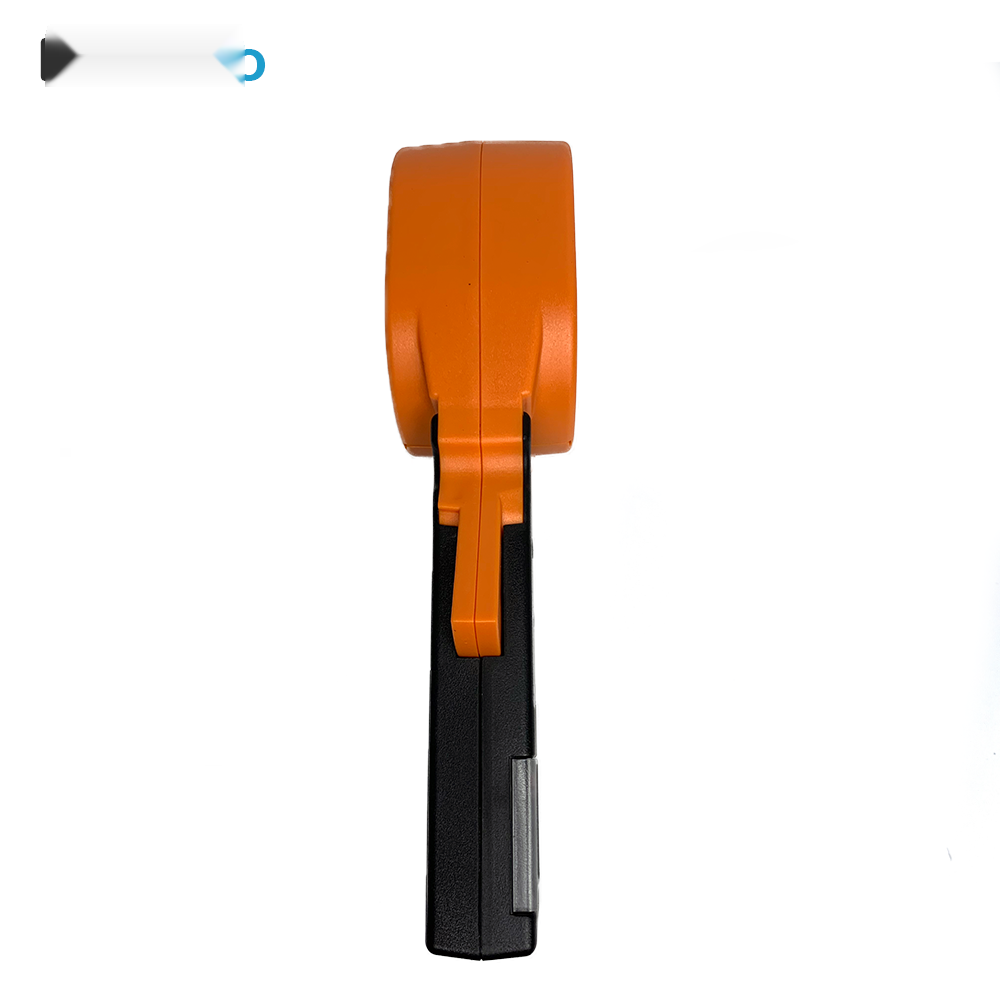

معرفی ارت تستر کلمپی ویکتور مدل VICTOR VC-6412
ارت تستر کلمپی ویکتور مدل VICTOR VC-6412 یک دستگاه دیجیتال تخصصی برای اندازهگیری مقاومت سیستم ارت و جریان عبوری یا نشتی در مدارهای زمین است. این ارت سنج کلمپی با استفاده از روش اندازهگیری کلمپی، امکان بررسی وضعیت سیستم اتصال زمین را بدون نیاز به قطع کردن هادی ارت و بدون استفاده از میله یا الکترود کمکی فراهم میکند. به همین دلیل، VC-6412 برای تست و پایش سیستمهای ارت در تاسیسات صنعتی، ساختمانها، تجهیزات الکتریکی، مراکز مخابراتی، سایتهای صنعتی و سیستمهای حفاظت در برابر صاعقه کاربرد دارد.
یکی از مهمترین مزایای ارت تستر کلمپی VICTOR 6412 سرعت بالای اندازهگیری و عدم نیاز به جدا کردن اتصال زمین در زمان تست است. کاربر میتواند کلمپ دستگاه را روی هادی مناسب قرار داده و مقدار مقاومت زمین را مستقیماً روی نمایشگر مشاهده کند. این ویژگی باعث میشود فرآیند بازرسی و نگهداری سیستم ارت در مقایسه با روشهای سنتی سریعتر و سادهتر انجام شود. طبق مشخصات منتشرشده، این مدل برای سیستمهایی که دارای مسیرهای زمین متعدد هستند مناسب است و اندازهگیری آن در حدود یک ثانیه انجام میشود.
اندازهگیری مقاومت زمین بدون میله کمکی
در روشهای متداول اندازهگیری مقاومت زمین، معمولاً استفاده از الکترودهای کمکی و ایجاد نقاط تست مجزا ضروری است؛ اما ارت تستر VICTOR VC-6412 از روش کلمپی برای اندازهگیری استفاده میکند. بنابراین در شرایطی که دسترسی به زمین دشوار است یا امکان قطع اتصال سیستم ارت وجود ندارد، این روش میتواند سرعت عملیات تست را افزایش دهد. این قابلیت برای بررسی دورهای سیستمهای ارت در محیطهای صنعتی و تاسیساتی اهمیت زیادی دارد.
البته روش کلمپی به شرایط سیستم زمین وابسته است و برای اندازهگیری صحیح باید سیستم دارای مسیرهای زمین متعدد و شرایط مناسب برای ایجاد مسیر اندازهگیری باشد. بنابراین استفاده از دستگاه باید مطابق دستورالعمل سازنده و اصول ایمنی کار با تجهیزات الکتریکی انجام شود.
رنج اندازهگیری گسترده مقاومت ارت
VICTOR VC-6412 امکان اندازهگیری مقاومت زمین را در محدوده 0.01 تا 1000 اهم فراهم میکند. این محدوده باعث میشود دستگاه برای بررسی طیف متنوعی از سیستمهای اتصال زمین مورد استفاده قرار گیرد. رزولوشن دستگاه در پایینترین محدوده تا 0.001 اهم میرسد و با افزایش مقدار مقاومت، رزولوشن و دقت متناسب با محدوده انتخابی تغییر میکند.
این ارت تستر علاوه بر مقاومت زمین، قابلیت اندازهگیری جریان را نیز دارد و میتواند جریان را تا 20 آمپر اندازهگیری کند. ترکیب اندازهگیری مقاومت زمین و جریان در یک دستگاه، VC-6412 را به ابزاری کاربردی برای بازرسی، عیبیابی و نگهداری سیستمهای اتصال زمین تبدیل کرده است.
اندازهگیری جریان و تشخیص جریان نشتی
یکی از قابلیتهای مهم ارت تستر کلمپی ویکتور VC-6412 اندازهگیری جریان از طریق کلمپ است. این قابلیت به تکنسین اجازه میدهد وضعیت جریان موجود در مسیر زمین را بررسی کرده و در صورت وجود جریان غیرعادی، بررسیهای تکمیلی را انجام دهد. محدوده اندازهگیری جریان این مدل تا 20A بوده و برای جریانهای با فرکانس 50Hz سینوسی مشخص شده است.
کلمپ مقاوم با عایق دوگانه
کلمپ VC-6412 دارای دهانهای با بازشدگی حداکثر حدود 28 میلیمتر است و برای اندازهگیری روی هادیهای متناسب با این ابعاد طراحی شده است. ساختار عایق دوگانه دستگاه نیز به افزایش ایمنی کاربر در زمان استفاده کمک میکند. طراحی کلمپی باعث میشود عملیات اندازهگیری بدون اتصال مستقیم پراب به مدار اندازهگیری زمین انجام شود.
Auto Range، Data Hold و ذخیره اطلاعات
ارت سنج VICTOR 6412 از قابلیت Auto Range برخوردار است و دستگاه میتواند محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب کند. قابلیت Data Hold نیز امکان ثابت نگه داشتن مقدار نمایش دادهشده روی LCD را فراهم میکند تا کاربر بتواند مقدار اندازهگیریشده را با سهولت بیشتری ثبت یا بررسی کند.
این مدل قابلیت ذخیرهسازی 50 گروه داده را نیز دارد. وجود حافظه داخلی برای تکنسینهایی که در چند نقطه مختلف یک پروژه اندازهگیری انجام میدهند، کاربردی است و امکان ثبت نتایج بدون نیاز به یادداشتبرداری لحظهای را فراهم میکند. دستگاه همچنین دارای قابلیت فراخوانی اطلاعات ذخیرهشده است.
هشدار قابل تنظیم برای مقاومت و جریان
برای تسهیل کنترل وضعیت سیستم ارت، VICTOR VC-6412 دارای قابلیت تعیین حد هشدار است. آستانه هشدار مقاومت زمین در محدوده 1 تا 199 اهم و آستانه هشدار جریان در محدوده 1 تا 499 میلیآمپر قابل تنظیم است. در صورت رسیدن مقدار اندازهگیریشده به محدوده هشدار، کاربر میتواند سریعتر متوجه شرایط غیرعادی شود.
کاربردهای ارت تستر کلمپی VICTOR VC-6412
- اندازهگیری مقاومت سیستمهای اتصال زمین و چاه ارت
- بررسی دورهای سیستم ارت در ساختمانها و تاسیسات
- اندازهگیری جریان موجود در مسیر زمین
- بازرسی و نگهداری سیستمهای ارت صنعتی
- بررسی سیستمهای حفاظت در برابر صاعقه
- استفاده در تابلوهای برق و تاسیسات الکتریکی
- کاربرد در صنایع نفت، گاز، پتروشیمی و کارخانهها
- تست سیستمهای اتصال زمین مراکز مخابراتی و تجهیزات حساس
- بازرسی فنی و تعمیر و نگهداری تجهیزات الکتریکی
ارت تستر VICTOR VC-6412 برای چه کسانی مناسب است؟
این دستگاه برای مهندسان برق، تکنسینهای تاسیسات، پیمانکاران سیستم ارت، کارشناسان نگهداری و تعمیرات، بازرسان فنی و متخصصان ایمنی برق گزینهای کاربردی است. همچنین در کارخانهها، ساختمانهای تجاری و اداری، مراکز مخابراتی، تاسیسات صنعتی، نیروگاهها و مجموعههایی که نیاز به کنترل دورهای سیستم اتصال زمین دارند، میتوان از این ارت تستر استفاده کرد.
مزایای ارت سنج کلمپی ویکتور VC-6412
- اندازهگیری مقاومت زمین بدون نیاز به الکترود کمکی
- عدم نیاز به قطع اتصال سیستم ارت در شرایط مناسب اندازهگیری
- رنج مقاومت زمین از 0.01 تا 1000 اهم
- رزولوشن بالا تا 0.001 اهم
- اندازهگیری جریان تا 20 آمپر
- سرعت اندازهگیری حدود یک ثانیه
- انتخاب خودکار محدوده اندازهگیری Auto Range
- ذخیره حداکثر 50 گروه داده
- قابلیت Data Hold
- هشدار حد مقاومت و جریان
- نمایشگر کمبود باتری
- خاموشی خودکار
- کلمپ با دهانه حداکثر 28 میلیمتر
- ساختار عایق دوگانه
مشخصات فنی ارت تستر کلمپی VICTOR VC-6412
نوع دستگاه
ارت تستر کلمپی دیجیتال
روش اندازهگیری
کلمپی؛ مناسب سیستمهای دارای مسیرهای زمین متعدد
محدوده مقاومت زمین
0.01 تا 1000Ω
بیشترین رزولوشن مقاومت
0.001Ω
دقت مقاومت
از ±(1%+0.01Ω) تا ±(20%+20Ω)، متناسب با محدوده
محدوده اندازهگیری جریان
0 تا 20A
دقت اندازهگیری جریان
±(2.5% + مقدار وابسته به محدوده)
فرکانس جریان مورد اندازهگیری
50Hz، موج سینوسی
فرکانس اندازهگیری مقاومت
بیش از 1kHz
زمان اندازهگیری
حدود 1 ثانیه
ذخیره اطلاعات
50 گروه داده
حد هشدار مقاومت
1 تا 199Ω
حد هشدار جریان
1 تا 499mA
دمای کاری
10- تا 55+ درجه سانتیگراد
میدان مغناطیسی خارجی
کمتر از 40A/m
میدان الکتریکی خارجی
کمتر از 1V/m
منبع تغذیه
4 عدد باتری قلمی 1.5V، مجموع 6V
ابعاد
293 × 90 × 66 میلیمتر
وزن تقریبی با باتری
1320 گرم
| برند |
VICTOR |
|---|
| مدل |
VC-6412 / VC6412 |
|---|
| نوع دستگاه |
ارت تستر کلمپی دیجیتال |
|---|
| روش اندازهگیری |
کلمپی؛ مناسب سیستمهای دارای مسیرهای زمین متعدد |
|---|
| محدوده مقاومت زمین |
0.01 تا 1000Ω |
|---|
| بیشترین رزولوشن مقاومت |
0.001Ω |
|---|
| دقت مقاومت |
از ±(1%+0.01Ω) تا ±(20%+20Ω)، متناسب با محدوده |
|---|
| محدوده اندازهگیری جریان |
0 تا 20A |
|---|
| دقت اندازهگیری جریان |
±2.5%، متناسب با محدوده اندازهگیری |
|---|
| فرکانس جریان |
50Hz، موج سینوسی |
|---|
| فرکانس اندازهگیری مقاومت |
بیش از 1kHz |
|---|
| زمان اندازهگیری |
حدود 1 ثانیه |
|---|
| حافظه |
50 گروه داده |
|---|
| Data Hold |
دارد |
|---|
| Auto Range |
دارد |
|---|
| خاموشی خودکار |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| هشدار مقاومت |
1 تا 199Ω |
|---|
| هشدار جریان |
1 تا 499mA |
|---|
| حداکثر دهانه فک |
28mm |
|---|
| کلاس حفاظتی |
عایق دوگانه |
|---|
| دمای کاری |
10- تا 55+ درجه سانتیگراد |
|---|
| رطوبت کاری |
10% تا 90% RH |
|---|
| میدان مغناطیسی خارجی |
کمتر از 40A/m |
|---|
| میدان الکتریکی خارجی |
کمتر از 1V/m |
|---|
| منبع تغذیه |
4 عدد باتری قلمی 1.5V، مجموع 6V |
|---|
| ابعاد |
293 × 90 × 66 میلیمتر |
|---|
| وزن تقریبی با باتری |
1320 گرم |
|---|
تفاوت ارت تستر کلمپی با ارت سنجهای معمولی
تفاوت اصلی ارت تستر کلمپی VICTOR VC-6412 با ارتسنجهای سهسیمه یا چهارسیمه در روش اجرای تست است. در روش کلمپی، در شرایط مناسب، نیازی به کوبیدن میلههای کمکی در زمین و قطع اتصال سیستم ارت وجود ندارد؛ در نتیجه تستهای دورهای با سرعت بیشتری انجام میشوند. در مقابل، روشهای سنتی در برخی کاربردها میتوانند برای اندازهگیری دقیق مقاومت الکترود منفرد مناسبتر باشند. بنابراین انتخاب روش اندازهگیری باید بر اساس ساختار سیستم زمین و هدف آزمون انجام شود.
نکات مهم هنگام استفاده از VICTOR VC-6412
- قبل از اندازهگیری، سالم بودن فک کلمپ و تمیز بودن سطوح تماس را بررسی کنید.
- قطر هادی مورد آزمایش باید با حداکثر دهانه فک دستگاه متناسب باشد.
- روش کلمپی برای سیستمهای دارای مسیرهای زمین متعدد مناسب است و در سیستمهای تکمسیره باید از روش اندازهگیری مناسب دیگری استفاده شود.
- در زمان کار با تاسیسات برق، الزامات ایمنی و دستورالعمل سازنده را رعایت کنید.
- برای تصمیمگیری درباره ایمن یا غیرایمن بودن سیستم ارت، مقدار اندازهگیریشده را با الزامات پروژه، استاندارد مربوطه و معیار طراحی سیستم مقایسه کنید.
سوالات متداول درباره ارت تستر کلمپی VICTOR VC-6412
ارت تستر VICTOR VC-6412 چه چیزی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت سیستم زمین و همچنین اندازهگیری جریان در محدوده مشخصشده طراحی شده است. محدوده اندازهگیری مقاومت زمین در این مدل 0.01 تا 1000 اهم و محدوده جریان آن تا 20 آمپر است.
آیا VICTOR VC-6412 به میله ارت کمکی نیاز دارد؟
خیر، روش اندازهگیری کلمپی این دستگاه برای شرایطی طراحی شده است که بتوان مقاومت زمین را بدون استفاده از میلههای کمکی اندازهگیری کرد. با این حال، این روش برای سیستمهای دارای مسیرهای زمین متعدد مناسب است و باید شرایط مدار قبل از تست بررسی شود.
آیا برای اندازهگیری با VC-6412 باید سیستم ارت را قطع کرد؟
در روش کلمپی، در شرایط مناسب نیازی به قطع اتصال سیستم ارت وجود ندارد. همین ویژگی یکی از مزیتهای اصلی این مدل برای بازرسی و پایش دورهای سیستمهای اتصال زمین است.
حداکثر مقاومت قابل اندازهگیری با VICTOR 6412 چقدر است؟
حداکثر محدوده اندازهگیری مقاومت زمین در VC-6412 برابر با 1000 اهم است و رزولوشن آن در پایینترین محدوده به 0.001 اهم میرسد.
حداکثر جریان قابل اندازهگیری با VICTOR VC-6412 چقدر است؟
این مدل قابلیت اندازهگیری جریان تا 20 آمپر را دارد.
قطر دهانه کلمپ VICTOR VC-6412 چقدر است؟
حداکثر بازشدگی دهانه فک کلمپ این مدل حدود 28 میلیمتر است؛ بنابراین پیش از خرید باید قطر هادی موردنظر با ظرفیت فک دستگاه مطابقت داده شود.
آیا VICTOR 6412 قابلیت ذخیره اطلاعات دارد؟
بله. دستگاه قابلیت ذخیرهسازی 50 گروه داده را دارد و اطلاعات ذخیرهشده قابل فراخوانی هستند.
منبع تغذیه ارت تستر VICTOR VC-6412 چیست؟
منبع تغذیه این دستگاه 4 عدد باتری قلمی 1.5 ولتی با مجموع ولتاژ 6 ولت است.
آیا این دستگاه برای تست چاه ارت مناسب است؟
بله، VICTOR VC-6412 یک ارت تستر کلمپی برای بررسی مقاومت سیستمهای اتصال زمین است و میتواند در بازرسی چاههای ارت و شبکههای زمین مورد استفاده قرار گیرد؛ مشروط بر اینکه ساختار سیستم زمین با روش اندازهگیری کلمپی سازگار باشد.
جمعبندی و خرید ارت تستر کلمپی VICTOR VC-6412
ارت تستر کلمپی ویکتور VICTOR VC-6412 برای تکنسینها و مهندسانی که به یک ابزار سریع و کاربردی برای بررسی سیستمهای اتصال زمین نیاز دارند، گزینهای مناسب است. اندازهگیری مقاومت تا 1000 اهم، اندازهگیری جریان تا 20 آمپر، رزولوشن 0.001 اهم، سرعت اندازهگیری حدود یک ثانیه، ذخیره 50 گروه داده، Auto Range، Data Hold و هشدارهای قابل تنظیم از مهمترین قابلیتهای این مدل هستند.
اگر هدف شما خرید ارت سنج کلمپی، قیمت ارت تستر VICTOR VC6412، اندازهگیری مقاومت چاه ارت یا بررسی جریان نشتی سیستم زمین است، مشخصات فنی دستگاه را با نیاز پروژه خود مقایسه کنید. برای انتخاب صحیح مدل ارت تستر، توجه به نوع سیستم زمین، محدوده مقاومت مورد انتظار، قطر هادی و روش اندازهگیری اهمیت زیادی دارد. مجموعه کالیبکس میتواند اطلاعات فنی و راهنمایی لازم برای انتخاب تجهیزات اندازهگیری مناسب را در اختیار شما قرار دهد.
