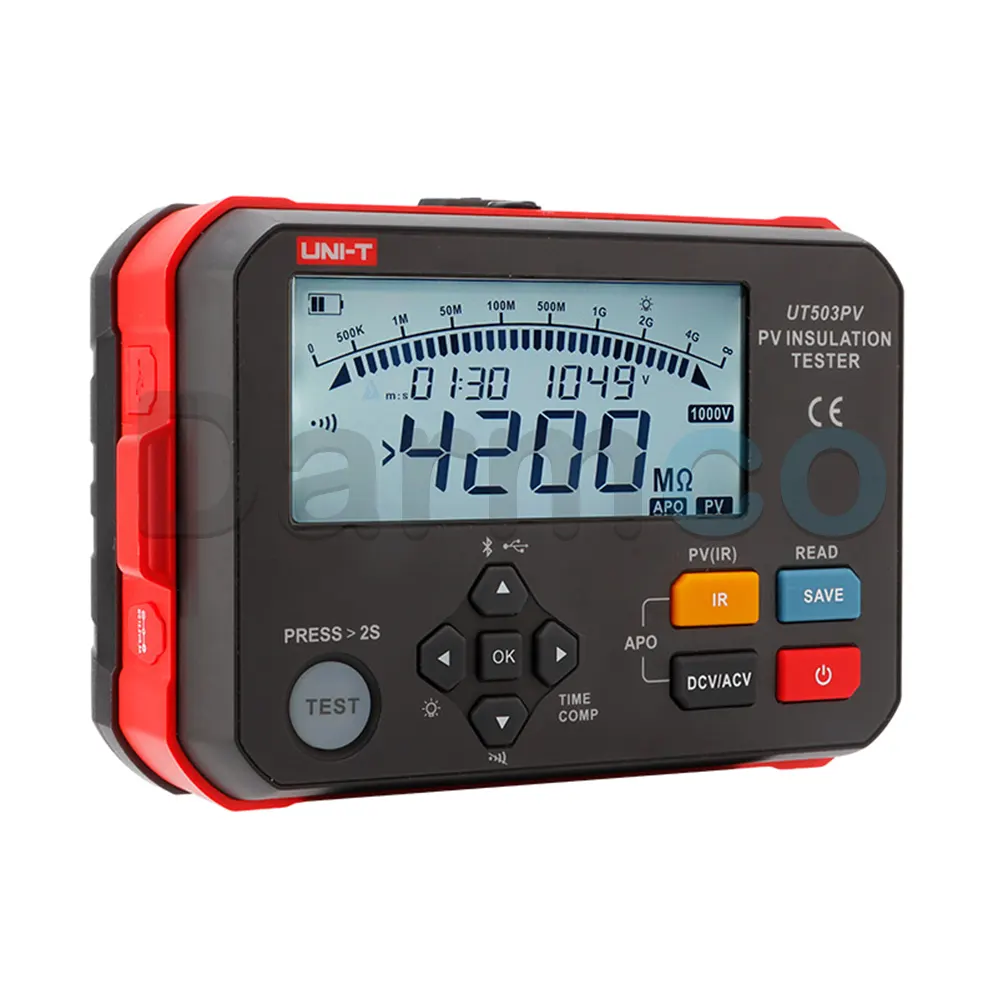

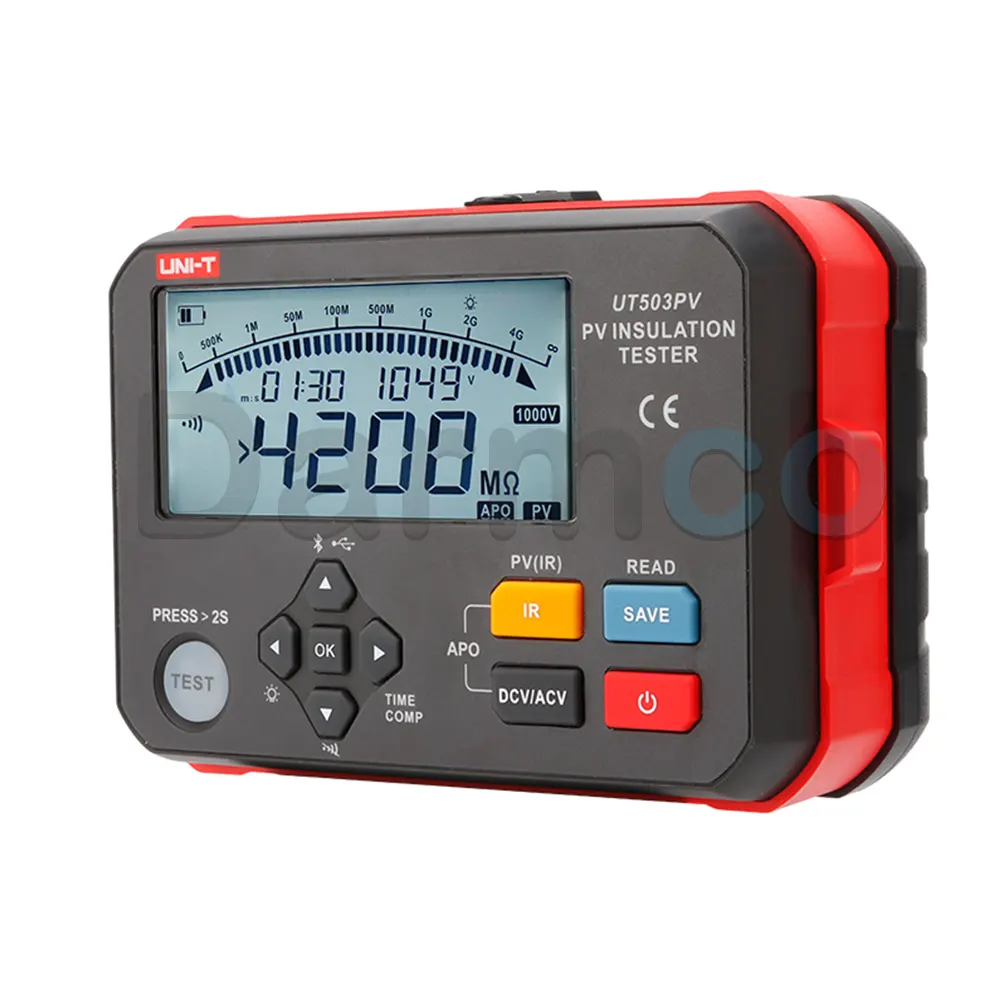

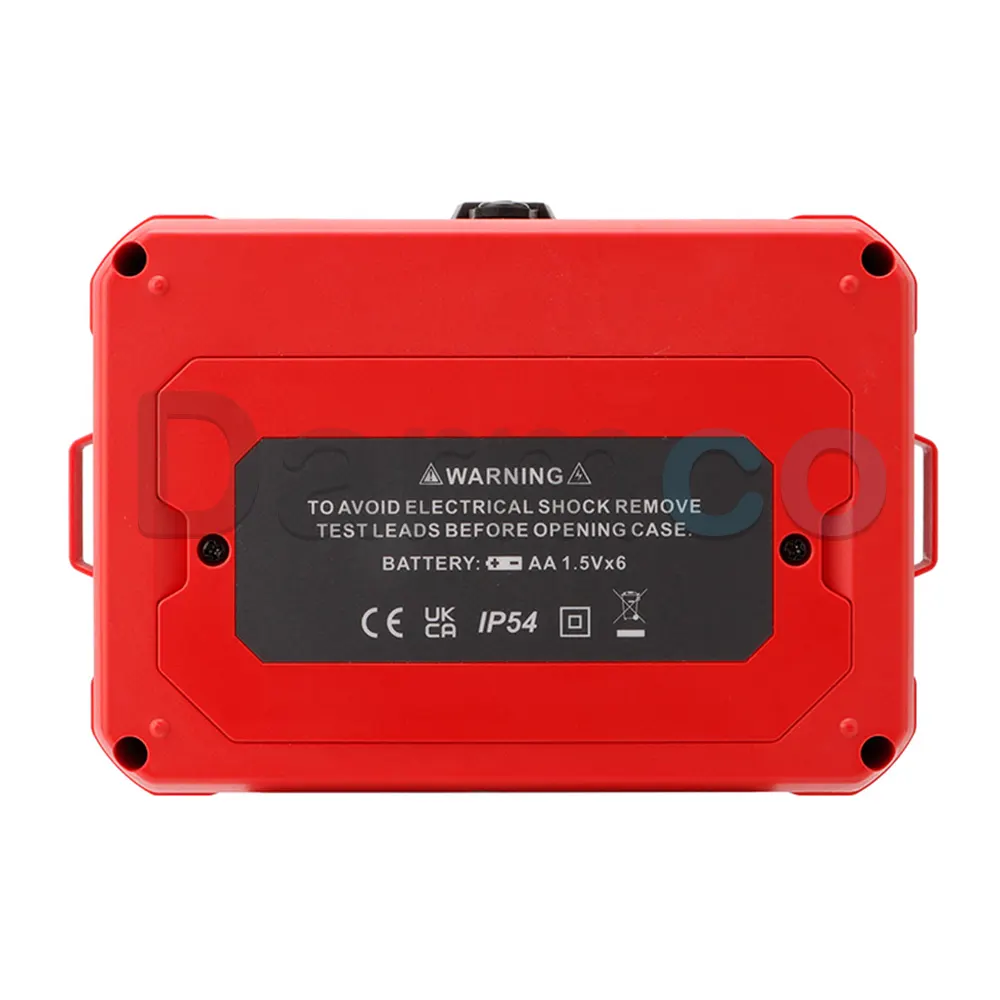

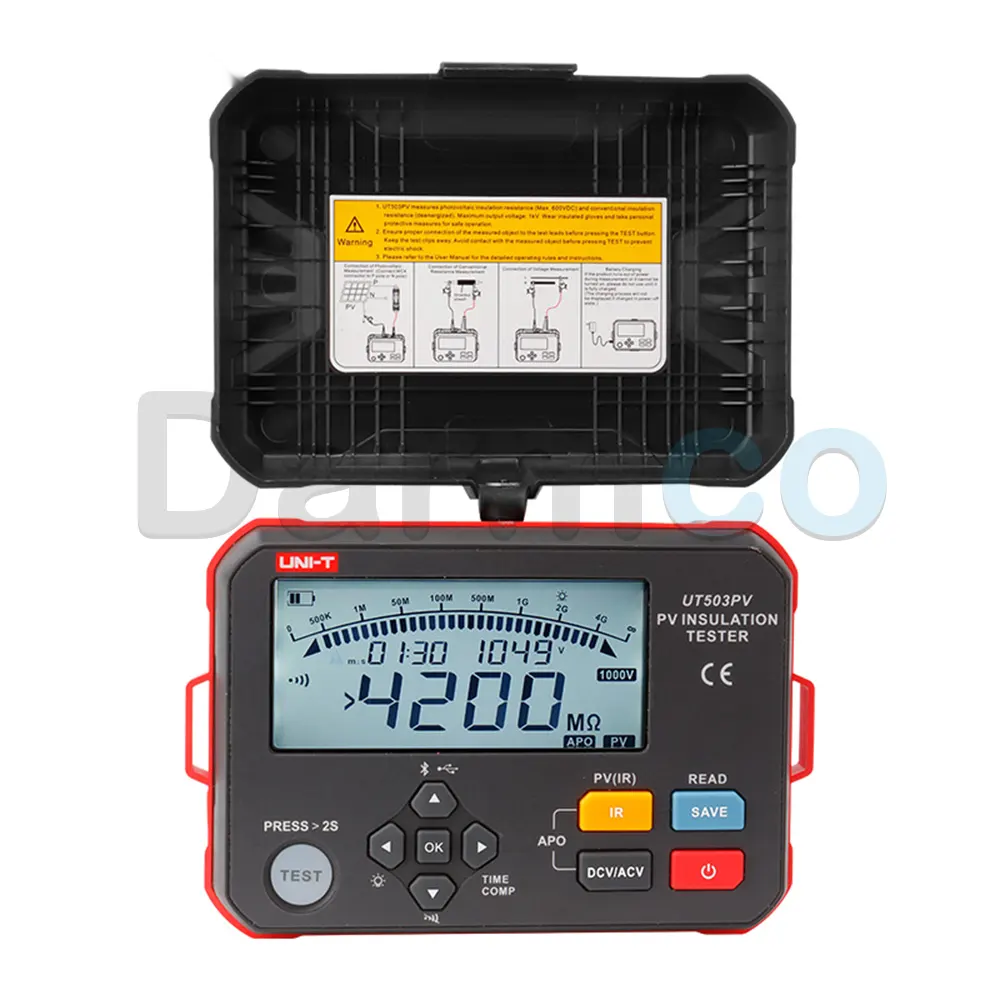

معرفی تستر مقاومت عایقی یونیتی UNI-T UT503PV
تستر مقاومت عایقی UNI-T UT503PV یک دستگاه تخصصی برای بررسی کیفیت و سلامت عایق در تجهیزات الکتریکی و همچنین سیستمهای فتوولتائیک (PV) است. این دستگاه برای تکنسینهای برق، متخصصان تعمیر و نگهداری، نصابان سیستمهای خورشیدی و کارشناسان بهرهبرداری نیروگاههای خورشیدی طراحی شده و علاوه بر اندازهگیری مقاومت عایقی، امکاناتی مانند تست عایق پنل و استرینگ خورشیدی، اندازهگیری ولتاژ AC و DC، تست پیوسته مقاومت عایقی، تست پلکانی ولتاژ، مقایسه نتایج و ثبت اطلاعات را در اختیار کاربر قرار میدهد.
UNI-T UT503PV از چهار سطح ولتاژ تست 125V، 250V، 500V و 1000V پشتیبانی میکند و محدوده اندازهگیری مقاومت عایقی آن، متناسب با ولتاژ تست، تا 4000MΩ میرسد. وجود حالت اختصاصی PV Insulation Resistance باعث شده است این مدل برای بررسی عایق تجهیزات خورشیدی و شناسایی مشکلات احتمالی عایقی در پنلها و مدارهای فتوولتائیک گزینهای تخصصیتر از بسیاری از میگرهای عمومی باشد.
این دستگاه همچنین به قابلیتهای کاربردی مانند اندازهگیری زمان تست، مقایسه مقدار اندازهگیریشده با مقدار مرجع، تست پلکانی ولتاژ، تخلیه خودکار ولتاژ، ذخیره نتایج، ارتباط USB Type-C و ارتباط Bluetooth مجهز شده است. طبق اطلاعات رسمی سازنده، UT503PV دارای حافظه داخلی برای ذخیره حداکثر 1000 نتیجه اندازهگیری است و امکان انتقال دادهها برای بررسی و تهیه گزارش را فراهم میکند.
تستر عایق UNI-T UT503PV چه کاربردی دارد؟
وظیفه اصلی میگر یا تستر مقاومت عایقی، اعمال یک ولتاژ DC مشخص به عایق و اندازهگیری مقاومت آن است. هرچه مقاومت عایقی یک تجهیز بالاتر باشد، معمولاً نشاندهنده وضعیت بهتر عایق و کاهش احتمال نشتی جریان است. UNI-T UT503PV این فرآیند را برای طیف وسیعی از تجهیزات الکتریکی انجام میدهد و بهطور ویژه برای کاربردهای فتوولتائیک نیز امکانات اختصاصی دارد.
از این دستگاه میتوان برای بررسی کابلهای برق، سیمپیچی موتورها، ترانسفورماتورها، تابلوهای برق، تجهیزات توزیع، مدارهای الکتریکی، پنلهای خورشیدی و استرینگهای PV استفاده کرد. قابلیت اندازهگیری ولتاژ AC و DC نیز به کاربر کمک میکند قبل از اجرای تست، وضعیت مدار را بررسی کند.
ویژگیهای کلیدی میگر UNI-T UT503PV
- چهار ولتاژ تست عایقی 125، 250، 500 و 1000 ولت
- اندازهگیری مقاومت عایقی تا 4000MΩ
- حالت اختصاصی تست مقاومت عایقی سیستمهای فتوولتائیک PV
- اندازهگیری ولتاژ DC تا 1000V
- اندازهگیری ولتاژ AC تا 600V
- تست پیوسته مقاومت عایقی
- قابلیت تست پلکانی ولتاژ (Stepping Voltage)
- قابلیت اندازهگیری و نمایش زمان تست
- قابلیت مقایسه نتیجه با مقدار مرجع (Compare)
- تخلیه خودکار ولتاژ پس از پایان تست
- هشدار وجود ولتاژ بالا
- حافظه داخلی با ظرفیت 1000 رکورد
- ارتباط با کامپیوتر از طریق USB Type-C
- ارتباط بیسیم از طریق Bluetooth و اپلیکیشن
- درجه حفاظت IP54 در حالت بسته بودن درپوشها
- رده ایمنی CAT II 1000V / CAT III 600V
- پشتیبانی از نور پسزمینه خودکار و دستی
- خاموشی خودکار برای کاهش مصرف باتری
تست مقاومت عایقی پنل خورشیدی با UNI-T UT503PV
یکی از مهمترین مزیتهای UNI-T UT503PV نسبت به یک میگر عمومی، تمرکز آن بر کاربردهای خورشیدی است. در سیستمهای فتوولتائیک، سلامت عایق پنلها، کابلها و استرینگها اهمیت زیادی دارد؛ زیرا کاهش مقاومت عایقی میتواند موجب افزایش جریان نشتی، خطاهای حفاظتی و اختلال در عملکرد سیستم شود.
حالت PV Insulation Resistance در UT503PV برای بررسی عایق مدارهای فتوولتائیک در نظر گرفته شده است. این قابلیت در زمان نصب، راهاندازی، عیبیابی و سرویس دورهای نیروگاههای خورشیدی میتواند برای ارزیابی وضعیت عایق مورد استفاده قرار گیرد. همچنین کابل تست Banana به MC4 همراه دستگاه، اتصال به تجهیزات دارای کانکتورهای رایج سیستمهای خورشیدی را سادهتر میکند.
نکته مهم: تست عایق پنل و استرینگ خورشیدی باید مطابق دستورالعمل سازنده پنل، تجهیزات حفاظتی و دفترچه راهنمای دستگاه انجام شود. انتخاب ولتاژ تست نامناسب میتواند به تجهیزات آسیب برساند.
حافظه داخلی و انتقال اطلاعات در UT503PV
برای پروژههایی که نیاز به ثبت و مستندسازی نتایج دارند، وجود حافظه داخلی یکی از قابلیتهای مهم این تستر عایقی است. UNI-T UT503PV امکان ذخیره حداکثر 1000 رکورد اندازهگیری را فراهم میکند. این ویژگی برای سرویسهای دورهای، کنترل کیفیت، تحویل پروژه و مقایسه نتایج تست در زمانهای مختلف کاربرد دارد.
اطلاعات ذخیرهشده را میتوان از طریق USB Type-C به رایانه منتقل کرد و ارتباط Bluetooth نیز امکان استفاده از اپلیکیشن سازگار را فراهم میکند. این قابلیتها باعث میشوند UT503PV علاوه بر یک ابزار اندازهگیری، برای ثبت و مدیریت دادههای تست نیز کاربردی باشد.
تست پلکانی ولتاژ و مقایسه نتایج
قابلیت Stepping Voltage امکان بررسی رفتار عایق در مراحل مختلف ولتاژ تست را فراهم میکند. این ویژگی برای بررسی دقیقتر وضعیت عایق و مشاهده تغییرات مقاومت در برابر افزایش ولتاژ مفید است. همچنین قابلیت Compare به کاربر اجازه میدهد مقدار اندازهگیریشده را با مقدار مرجع مقایسه کند و ارزیابی نتایج را سریعتر انجام دهد.
اندازهگیری ولتاژ AC و DC
UNI-T UT503PV تنها یک میگر برای اندازهگیری مقاومت عایقی نیست و امکان اندازهگیری ولتاژ مدار را نیز در اختیار کاربر قرار میدهد. محدوده اندازهگیری ولتاژ DC از 5 تا 1000V و محدوده اندازهگیری ولتاژ AC از 5 تا 600V است. وجود این قابلیت برای بررسی اولیه مدار و کنترل شرایط قبل از انجام تست عایقی اهمیت دارد.
ایمنی و حفاظت در تست عایقی
تست مقاومت عایقی با ولتاژهای DC بالا انجام میشود و به همین دلیل رعایت اصول ایمنی اهمیت ویژهای دارد. UT503PV به قابلیتهایی مانند هشدار ولتاژ بالا و تخلیه خودکار ولتاژ مجهز است تا فرآیند تست ایمنتر شود. همچنین ردههای ایمنی CAT II 1000V و CAT III 600V و حفاظت IP54، این دستگاه را برای بسیاری از کاربردهای میدانی و صنعتی مناسب میکنند.
توجه: وجود قابلیت تخلیه خودکار به معنی بینیازی از رعایت اصول ایمنی نیست. پس از پایان تست باید تا اتمام فرآیند تخلیه و تأیید شرایط ایمن، از لمس مدار و پرابها خودداری شود.
کاربردهای تستر مقاومت عایقی UNI-T UT503PV
- تست مقاومت عایقی پنلهای خورشیدی
- بررسی عایق استرینگهای فتوولتائیک
- تست کابلها و سیمهای برق
- تست سیمپیچی موتورهای الکتریکی
- بررسی وضعیت عایق ترانسفورماتورها
- تست تابلوهای برق صنعتی و ساختمانی
- کنترل تجهیزات توزیع برق
- تعمیر و نگهداری پیشگیرانه تجهیزات الکتریکی
- کنترل کیفیت تجهیزات پیش از راهاندازی
- عیبیابی مشکلات مرتبط با افت مقاومت عایقی
- بازرسی دورهای تجهیزات الکتریکی
- تست و نگهداری نیروگاهها و سامانههای خورشیدی
مراحل کلی استفاده از UNI-T UT503PV
- پیش از شروع، وضعیت تجهیز و الزامات ایمنی مربوط به آن را بررسی کنید.
- ولتاژ تست مناسب را با توجه به نوع تجهیز و دستورالعمل سازنده انتخاب کنید.
- پرابهای تست را مطابق ترمینالهای موردنظر متصل کنید.
- قبل از فعال کردن تست عایقی، از شرایط مجاز مدار اطمینان حاصل کنید.
- تست را آغاز کرده و مقدار مقاومت عایقی را روی نمایشگر مشاهده کنید.
- در صورت نیاز زمان تست، مقایسه با مقدار مرجع یا تست پلکانی را فعال کنید.
- پس از پایان تست، اجازه دهید فرآیند تخلیه خودکار ولتاژ کامل شود.
- نتیجه را در حافظه ذخیره کرده و در صورت نیاز از طریق USB یا Bluetooth منتقل کنید.
چرا تستر عایقی UNI-T UT503PV انتخاب مناسبی است؟
اگر به دنبال یک میگر دیجیتال حرفهای برای سیستمهای الکتریکی و خورشیدی هستید، UT503PV ترکیبی از قابلیتهای اندازهگیری عایق، امکانات اختصاصی PV، ثبت اطلاعات و قابلیتهای حفاظتی را ارائه میدهد. پشتیبانی از چهار ولتاژ تست، محدوده مقاومت عایقی تا 4000MΩ، اندازهگیری ولتاژ AC/DC، تست پلکانی، مقایسه نتایج، حافظه 1000 رکورد و ارتباط USB و Bluetooth، این دستگاه را به گزینهای کاربردی برای تستهای دورهای و پروژههای حرفهای تبدیل کرده است.
وجود اتصال MC4 در لوازم جانبی نیز برای تکنسینهای حوزه انرژی خورشیدی مزیت مهمی محسوب میشود؛ زیرا کاربر میتواند از دستگاه در فرآیندهای تست و عیبیابی سیستمهای فتوولتائیک با سهولت بیشتری استفاده کند. اطلاعات فنی و مستندات رسمی این مدل نیز توسط UNI-T منتشر شده است. :contentReference[oaicite:0]{index=0}
نکات مهم هنگام استفاده از میگر UT503PV
- پیش از انجام تست، پرابها، کابلها و اتصالات را از نظر سلامت بررسی کنید.
- ولتاژ تست را متناسب با تجهیز مورد آزمایش انتخاب کنید.
- برای تست عایقی تجهیزات، الزامات مربوط به بیبرق بودن مدار را رعایت کنید.
- هنگام تست، از تماس دست با پرابها و قسمتهای هادی مدار خودداری کنید.
- پس از پایان تست تا تکمیل تخلیه ولتاژ، مدار را لمس یا جابهجا نکنید.
- در تست پنل و استرینگ خورشیدی، محدودیتهای ولتاژ و روش اتصال توصیهشده توسط سازنده را رعایت کنید.
- در صورت نمایش هشدار باتری ضعیف، باتریها را تعویض کنید.
- برای افزایش عمر دستگاه، آن را در محیط خشک و دور از ضربه و آلودگی شدید نگهداری کنید.
مشخصات فنی تستر مقاومت عایقی UNI-T UT503PV
نوع دستگاه
تستر مقاومت عایقی و تستر عایق سیستمهای PV
ولتاژهای تست عایقی
125V / 250V / 500V / 1000V
محدوده مقاومت عایقی
1.51MΩ تا 4000MΩ، بسته به ولتاژ تست
محدوده تست عایقی PV
1.51MΩ تا 4000MΩ در ولتاژهای 500V و 1000V
دقت مقاومت عایقی
±(1.5%+5) تا ±(5%+6)
اندازهگیری ولتاژ DC
5V تا 1000V، دقت ±(1%+4)
اندازهگیری ولتاژ AC
5V تا 600V، دقت ±(1%+4)
جریان اتصال کوتاه تست عایقی
کمتر از 1.5mA
جریان اتصال کوتاه تست PV
کمتر از 1.2mA
تست پیوسته مقاومت عایقی
دارد
اندازهگیری زمان تست
دارد
قابلیت مقایسه نتایج
Compare Function
تست تجهیزات دارای ولتاژ
IR: حداکثر 25V / PV IR: حداکثر 1000V DC
نور پسزمینه
خودکار و دستی
خاموشی خودکار
پس از حدود 30 ثانیه
ارتباط با کامپیوتر
USB Type-C
ارتباط بیسیم
Bluetooth / App
درجه حفاظت
IP54، در حالت بسته بودن درپوش
رده ایمنی
CAT II 1000V / CAT III 600V
استانداردها و گواهینامهها
CE / UKCA
منبع تغذیه
6 عدد باتری AA نوع LR6
وزن
حدود 0.5 کیلوگرم همراه باتری
ابعاد
161 × 117.3 × 63 میلیمتر
اقلام همراه
دفترچه راهنما، پراب مشکی، پراب کنترل از راه دور، فیش لانتری، گیره سوسماری قرمز و مشکی، کابل Banana به MC4، کابل Type-C، بند دستی، 6 عدد باتری AA و پایه شارژ اختیاری UT-W13
سوالات متداول درباره UNI-T UT503PV
تستر UNI-T UT503PV برای تست پنل خورشیدی مناسب است؟
بله. UT503PV دارای حالت اختصاصی تست مقاومت عایقی PV است و برای بررسی عایق پنلها و مدارهای فتوولتائیک طراحی شده است. همچنین کابل Banana به MC4 در اقلام همراه، استفاده از دستگاه در سیستمهای خورشیدی را آسانتر میکند.
حداکثر مقاومت عایقی قابل اندازهگیری توسط UT503PV چقدر است؟
محدوده اندازهگیری مقاومت عایقی این مدل، بسته به ولتاژ تست، تا 4000MΩ میرسد.
UT503PV چه ولتاژهایی را برای تست عایق ارائه میدهد؟
این تستر دارای چهار ولتاژ تست عایقی 125، 250، 500 و 1000 ولت DC است.
آیا UT503PV امکان اندازهگیری ولتاژ AC و DC را دارد؟
بله. این دستگاه قادر به اندازهگیری ولتاژ DC در محدوده 5 تا 1000 ولت و ولتاژ AC در محدوده 5 تا 600 ولت است.
آیا اطلاعات اندازهگیری در UT503PV ذخیره میشود؟
بله. دستگاه دارای حافظه داخلی با ظرفیت 1000 رکورد است و امکان انتقال اطلاعات از طریق USB Type-C و ارتباط Bluetooth را فراهم میکند.
آیا UT503PV قابلیت تخلیه خودکار دارد؟
بله. دستگاه پس از پایان تست، قابلیت تخلیه خودکار ولتاژ باقیمانده را دارد؛ با این حال کاربر باید تا تکمیل فرآیند تخلیه و اطمینان از ایمن بودن مدار، از تماس با قسمتهای هادی خودداری کند.
درجه حفاظت و رده ایمنی UT503PV چیست؟
طبق مشخصات ارائهشده برای این مدل، درجه حفاظت دستگاه IP54 در حالت بسته بودن درپوش و ردههای ایمنی آن CAT II 1000V / CAT III 600V است.
آیا UT503PV برای تست کابل و موتور نیز کاربرد دارد؟
بله. این دستگاه علاوه بر کاربردهای فتوولتائیک، برای بررسی مقاومت عایقی کابلها، سیمپیچی موتورها، تابلوهای برق، تجهیزات توزیع و سایر تجهیزات الکتریکی نیز قابل استفاده است.
تفاوت UT503PV با یک میگر معمولی چیست؟
مهمترین مزیت UT503PV، تمرکز همزمان بر تست عایقی عمومی و کاربردهای فتوولتائیک است. حالت اختصاصی PV، امکان اتصال MC4، ثبت اطلاعات، ارتباط بیسیم، تست پلکانی و قابلیت مقایسه نتایج، آن را برای پروژههای خورشیدی و سرویسهای حرفهای مناسبتر میکند.
