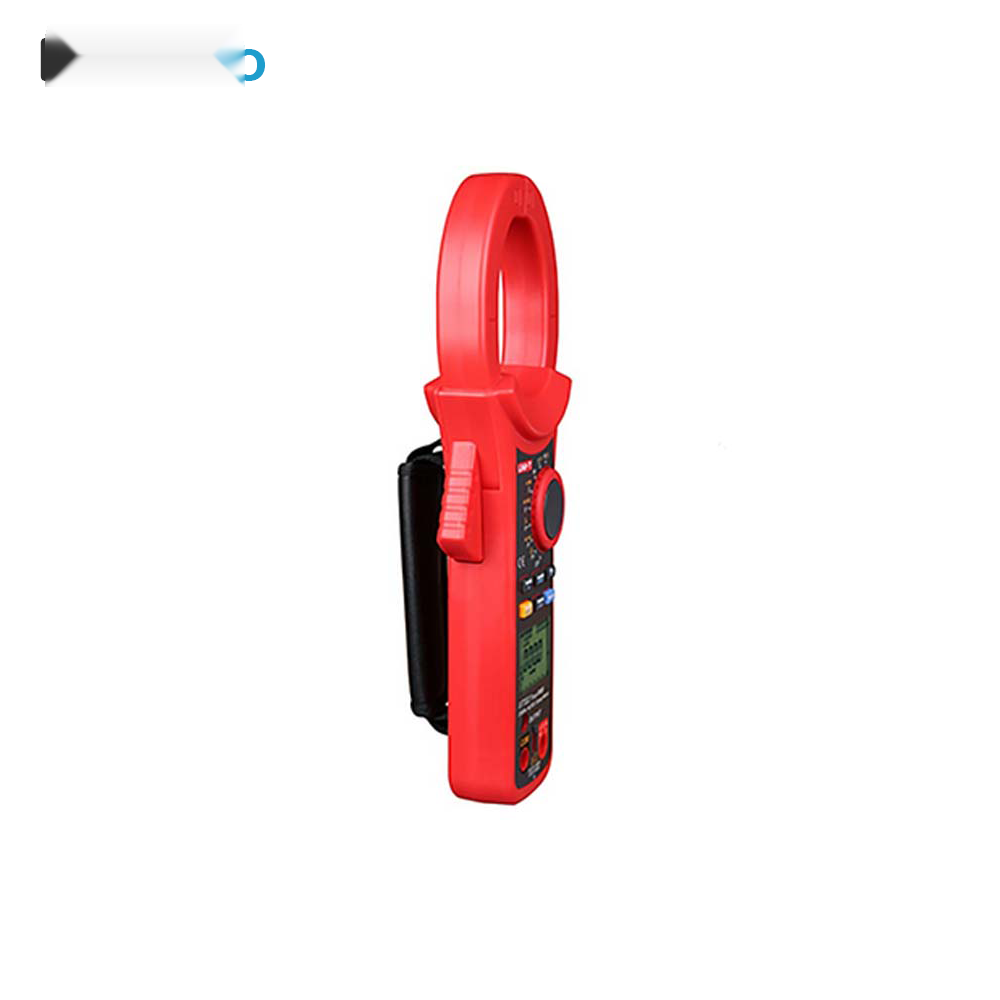

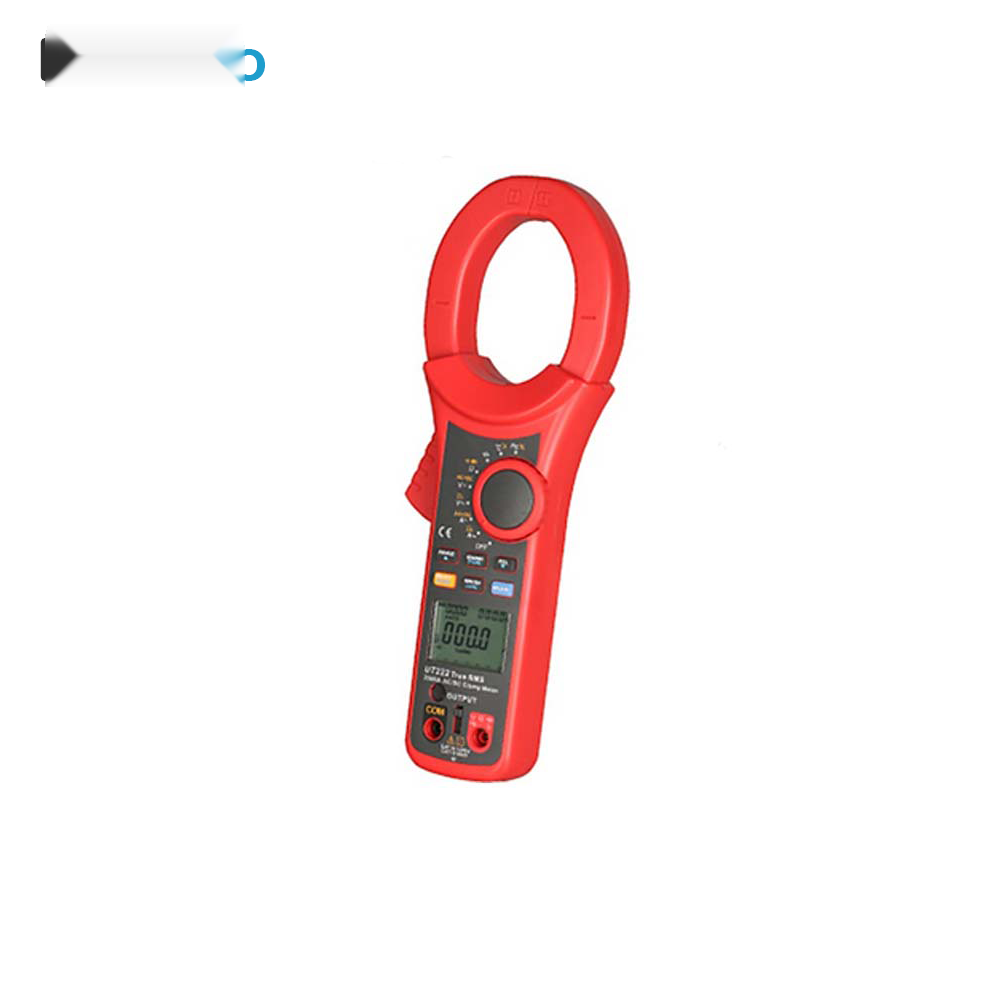

معرفی مولتی متر کلمپی 2500 آمپر AC/DC یونیتی UNI-T UT222
مولتی متر کلمپی UNI-T UT222 یک آمپرمتر انبری حرفهای و چندمنظوره برای اندازهگیری جریان AC و DC تا حداکثر 2500 آمپر است. این مدل از سری کلمپمترهای قدرتمند UNI-T بوده و برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی، مهندسان برق، تابلوسازها، نیروگاهها و واحدهای تعمیر و نگهداری طراحی شده است. مهمترین ویژگی UT222، امکان اندازهگیری جریانهای بسیار بالا بدون نیاز به قطع مدار و همچنین برخورداری از دهانه فک 63 میلیمتری است که استفاده از آن را برای کابلها و هادیهای قطور آسان میکند.
این کلمپ آمپرمتر 2500 آمپر UNI-T UT222 علاوه بر جریان AC/DC، قابلیت اندازهگیری ولتاژ AC و DC، مقاومت، ظرفیت خازن، فرکانس، دما، Duty Cycle، جریان هجومی و تست دیود و پیوستگی را نیز دارد. قابلیت True RMS امکان اندازهگیری دقیقتر سیگنالهای AC را در شرایطی که شکل موج از حالت سینوسی ایدهآل فاصله دارد فراهم میکند. بر اساس مشخصات رسمی UNI-T، این مدل دارای نمایشگر 6000 شمارشی، ذخیرهسازی 1000 داده، فیلتر پایینگذر، حالت Relative، قابلیت MIN/MAX و خروجی مانیتور جریان نیز است.
طبق مشخصات منتشرشده توسط سازنده، UT222 قادر به اندازهگیری جریان AC و DC تا 2500A با دقت پایه ±(1.5%+5)، ولتاژ AC تا 1000V و ولتاژ DC تا 1000V است. دهانه فک 63 میلیمتری، این دستگاه را به گزینهای مناسب برای اندازهگیری جریان کابلهای ضخیم، هادیهای قدرت و تجهیزات الکتریکی با جریان بالا تبدیل کرده است. همچنین این مدل از استانداردهای ایمنی CAT III 1000V و CAT IV 600V برخوردار است. :contentReference[oaicite:0]{index=0}
مهمترین ویژگیهای کلمپ آمپرمتر UNI-T UT222
- اندازهگیری جریان AC تا 2500 آمپر
- اندازهگیری جریان DC تا 2500 آمپر
- دهانه فک بزرگ 63 میلیمتری
- قابلیت True RMS برای اندازهگیری دقیقتر جریان و ولتاژ AC
- اندازهگیری ولتاژ AC و DC تا 1000 ولت
- اندازهگیری مقاومت تا 60MΩ
- اندازهگیری ظرفیت خازن تا 60mF
- اندازهگیری فرکانس تا 60MHz
- اندازهگیری دما از 40- تا 1000+ درجه سانتیگراد
- اندازهگیری Duty Cycle در محدوده 10 تا 90 درصد
- اندازهگیری جریان هجومی (Inrush Current)
- قابلیت AC+DC
- فیلتر پایینگذر Low Pass Filter
- ذخیرهسازی حداکثر 1000 داده
- حالت Relative و MIN/MAX
- Data Hold و نمایشگر کمبود باتری
- نمودار میلهای آنالوگ 61 بخشی
- تعیین رنج خودکار
- خاموشی خودکار
- امپدانس ورودی حداقل 10MΩ
اندازهگیری جریان 2500 آمپر AC و DC
مهمترین مزیت آمپرمتر کلمپی UNI-T UT222 قابلیت اندازهگیری جریان بسیار بالا تا 2500A است. اندازهگیری جریان با استفاده از فک کلمپی انجام میشود و بنابراین در شرایط مناسب، نیازی به باز کردن سیم یا قطع مدار برای قرار دادن آمپرمتر بهصورت سری وجود ندارد. این ویژگی باعث افزایش سرعت عملیات عیبیابی و کاهش زمان توقف تجهیزات میشود.
UT222 علاوه بر جریان AC، قابلیت اندازهگیری جریان DC تا 2500 آمپر را نیز دارد؛ بنابراین میتوان از آن در بسیاری از سیستمهای قدرت، تجهیزات صنعتی، منابع تغذیه، سامانههای باتری و مدارهای DC با جریان بالا استفاده کرد. دقت پایه اندازهگیری جریان AC و DC در رنج 2500A برابر ±(1.5%+5) اعلام شده است. :contentReference[oaicite:1]{index=1}

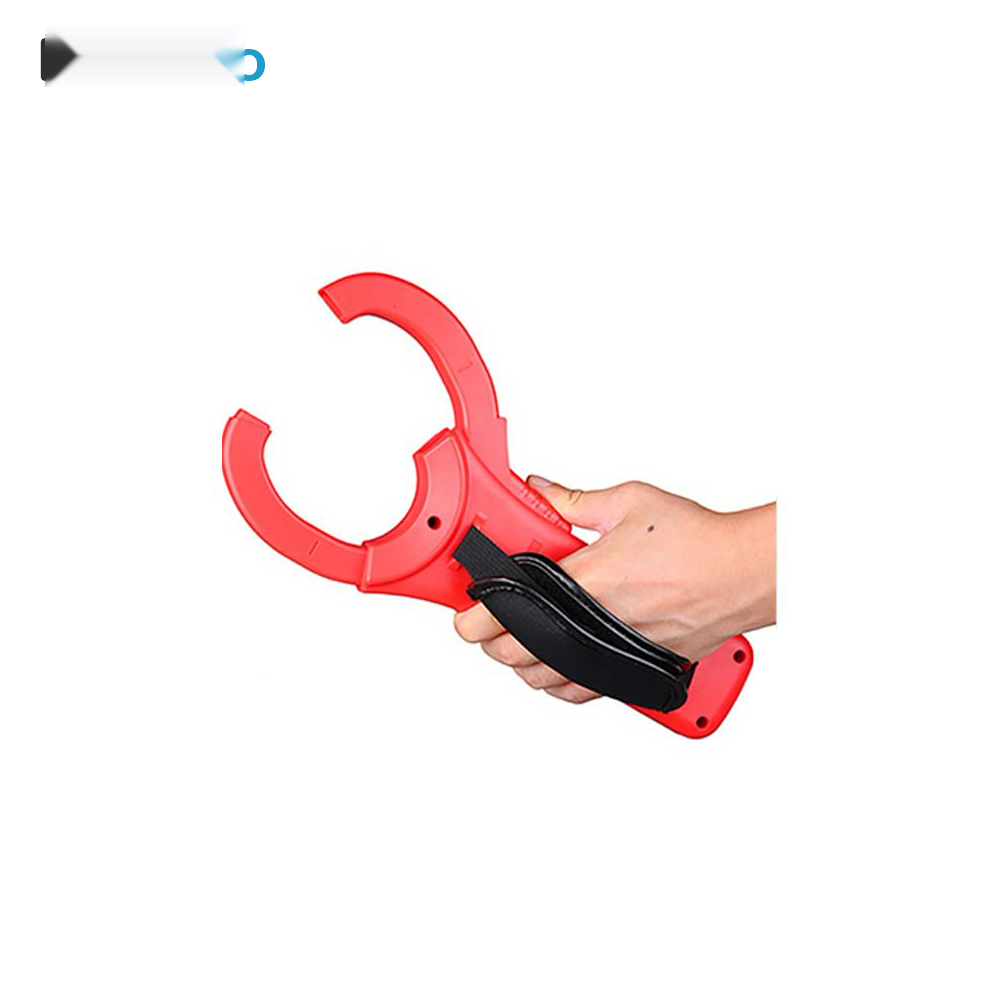

دهانه فک 63 میلیمتری؛ مناسب کابلهای قطور
یکی از نقاط قوت مهم UT222، دهانه فک 63 میلیمتری است. این دهانه نسبت به بسیاری از مولتیمترهای کلمپی معمولی بزرگتر بوده و امکان قرارگیری دور هادیها و کابلهای ضخیمتر را فراهم میکند. به همین دلیل این مدل برای تعمیرات صنعتی، تابلوهای برق، موتورهای الکتریکی، تجهیزات قدرت، کابلهای قطور و خطوط دارای جریان بالا کاربرد مناسبی دارد. مشخصات رسمی UNI-T نیز دهانه فک این مدل را 63 میلیمتر اعلام کرده است. :contentReference[oaicite:2]{index=2}
True RMS در مولتی متر کلمپی UNI-T UT222
قابلیت True RMS یکی از ویژگیهای مهم UT222 برای اندازهگیری سیگنالهای AC است. در تجهیزات صنعتی، شکل موج جریان و ولتاژ همیشه کاملاً سینوسی نیست و وجود بارهای الکترونیکی، درایوها و تجهیزات سوئیچینگ میتواند باعث ایجاد اعوجاج شود. True RMS کمک میکند مقدار مؤثر سیگنالهای AC غیرسینوسی با دقت مناسبتری اندازهگیری شود. UNI-T قابلیت True RMS را برای اندازهگیری AC Voltage و AC Current در UT222 اعلام کرده است. :contentReference[oaicite:3]{index=3}
قابلیت اندازهگیری ولتاژ AC و DC
مولتی متر کلمپی UT222 تنها یک آمپرمتر نیست و میتواند بهعنوان یک مولتیمتر حرفهای نیز مورد استفاده قرار گیرد. این دستگاه امکان اندازهگیری ولتاژ AC تا 1000V و ولتاژ DC تا 1000V را دارد. دقت پایه ولتاژ AC برابر ±(1%+3) و دقت پایه ولتاژ DC برابر ±(0.5%+2) است. :contentReference[oaicite:4]{index=4}
اندازهگیری مقاومت، خازن، فرکانس و دما
برای استفادههای تعمیراتی و عیبیابی، UT222 مجموعهای از قابلیتهای اندازهگیری تکمیلی را در اختیار کاربر قرار میدهد. محدوده مقاومت دستگاه تا 60MΩ، ظرفیت خازن تا 60mF و فرکانس تا 60MHz است. همچنین امکان اندازهگیری دما در محدوده 40- تا 1000+ درجه سانتیگراد وجود دارد. این قابلیتها باعث میشوند کاربر در بسیاری از پروژهها بهجای حمل چند ابزار اندازهگیری، از یک دستگاه چندمنظوره استفاده کند. :contentReference[oaicite:5]{index=5}
فیلتر پایینگذر و اندازهگیری جریان هجومی
وجود Low Pass Filter در UT222 برای برخی کاربردهای صنعتی و بررسی سیگنالهای تحت تأثیر مؤلفههای فرکانس بالا مفید است. همچنین قابلیت Inrush Current امکان بررسی جریان هجومی تجهیزات را فراهم میکند؛ قابلیتی که هنگام راهاندازی موتور، ترانسفورماتور و برخی بارهای الکتریکی اهمیت ویژهای دارد. :contentReference[oaicite:6]{index=6}
ذخیره اطلاعات و قابلیتهای کاربردی
UT222 دارای حافظه داخلی برای ذخیره 1000 داده اندازهگیری است. این ویژگی برای تکنسینهایی که نیاز به ثبت نتایج تستهای متعدد دارند کاربردی است. دستگاه همچنین از Data Hold، MAX/MIN، Relative Mode و نمودار میلهای آنالوگ 61 بخشی پشتیبانی میکند. :contentReference[oaicite:7]{index=7}
کاربردهای مولتی متر کلمپی 2500 آمپر UNI-T UT222
- اندازهگیری جریان تجهیزات و تابلوهای برق صنعتی
- تست موتورهای الکتریکی و تجهیزات دوار
- اندازهگیری جریان کابلهای قطور
- بررسی جریان راهاندازی موتورها
- عیبیابی سیستمهای قدرت
- تعمیر و نگهداری تجهیزات صنعتی
- اندازهگیری پارامترهای الکتریکی تابلوهای توزیع
- تست تجهیزات الکتریکی AC و DC
- اندازهگیری جریان و ولتاژ تجهیزات الکترونیکی و صنعتی
- استفاده در واحدهای تعمیرات و نگهداری و برق صنعتی
ایمنی و رده حفاظتی UNI-T UT222
طبق اطلاعات فنی منتشرشده برای UT222، این دستگاه دارای رده حفاظتی CAT III 1000V / CAT IV 600V و مطابق EN 61010 معرفی شده است. با این حال، رده حفاظتی دستگاه به معنی بینیازی از رعایت اصول ایمنی نیست. هنگام اندازهگیری مدارهای دارای ولتاژ خطرناک باید از تجهیزات حفاظت فردی مناسب استفاده شود، رنج و ورودی صحیح انتخاب گردد و دستورالعمل سازنده رعایت شود. :contentReference[oaicite:8]{index=8}
در اندازهگیری جریان با کلمپ، باید فک دستگاه تنها اطراف هادی مورد نظر قرار گیرد. طبق راهنمای UNI-T، قرار دادن همزمان سیم رفت و برگشت یک مدار AC داخل فک میتواند میدانهای مغناطیسی را خنثی کرده و نتیجه اندازهگیری را به صفر یا مقدار نادرست نزدیک کند. :contentReference[oaicite:9]{index=9}
مشخصات فنی مولتی متر کلمپی UNI-T UT222
نوع دستگاه
مولتی متر کلمپی دیجیتال AC/DC
حداکثر جریان AC
2500A با دقت ±(1.5%+5)
حداکثر جریان DC
2500A با دقت ±(1.5%+5)
حداکثر ولتاژ AC
1000V با دقت ±(1%+3)
حداکثر ولتاژ DC
1000V با دقت ±(0.5%+2)
مقاومت
تا 60MΩ با دقت ±(1%+2)
ظرفیت خازن
تا 60mF با دقت ±(3%+5)
فرکانس
تا 60MHz با دقت ±(0.1%+3)
دما
40- تا 1000+ درجه سانتیگراد
True RMS
دارد؛ برای AC Voltage و AC Current
نمایشگر
6000 Counts، ابعاد 43 × 30 میلیمتر
منبع تغذیه
یک عدد باتری 9V نوع 6F22
ابعاد
298 × 107 × 47 میلیمتر
رده ایمنی
CAT III 1000V / CAT IV 600V
لوازم همراه
پراب تست، کابل خروجی، ترموکوپل K-Type و کیف/جعبه حمل
| برند |
UNI-T |
|---|
| مدل |
UT222 |
|---|
| نوع دستگاه |
مولتی متر کلمپی دیجیتال AC/DC |
|---|
| جریان AC |
2500A ±(1.5%+5) |
|---|
| جریان DC |
2500A ±(1.5%+5) |
|---|
| ولتاژ AC |
1000V ±(1%+3) |
|---|
| ولتاژ DC |
1000V ±(0.5%+2) |
|---|
| مقاومت |
60MΩ ±(1%+2) |
|---|
| ظرفیت |
60mF ±(3%+5) |
|---|
| فرکانس |
60MHz ±(0.1%+3) |
|---|
| دما |
40- تا 1000+ درجه سانتیگراد |
|---|
| Duty Cycle |
10% تا 90% |
|---|
| دهانه فک |
63 میلیمتر |
|---|
| True RMS |
دارد |
|---|
| AC+DC |
دارد |
|---|
| Low Pass Filter |
دارد |
|---|
| Inrush Current |
دارد |
|---|
| Relative Mode |
دارد |
|---|
| MIN/MAX |
دارد |
|---|
| Data Hold |
دارد |
|---|
| ذخیرهسازی داده |
1000 داده |
|---|
| نمودار میلهای |
61 بخشی |
|---|
| نمایشگر |
6000 Counts، ابعاد 43 × 30 میلیمتر |
|---|
| امپدانس ورودی |
≥10MΩ |
|---|
| باتری |
9V نوع 6F22 |
|---|
| ابعاد |
298 × 107 × 47 میلیمتر |
|---|
| وزن |
726 گرم |
|---|
| رده ایمنی |
CAT III 1000V / CAT IV 600V |
|---|
| استاندارد |
EN 61010 |
|---|
مشخصات فوق بر اساس اطلاعات فنی منتشرشده برای سری UT220 و مدل UT222 تنظیم شده است. در برخی منابع فروش، مشخصات ایمنی یا تعداد Counts به شکل متفاوتی درج شده است؛ برای همین در این توضیحات، اطلاعات سازنده UNI-T بهعنوان مرجع اصلی مشخصات فنی در نظر گرفته شده است. :contentReference[oaicite:10]{index=10}
مقایسه UT222 با یک مولتیمتر کلمپی معمولی
اگر کاربرد شما صرفاً اندازهگیری جریانهای معمولی در محدوده چند صد آمپر باشد، بسیاری از کلمپمترهای اقتصادی نیاز شما را برطرف میکنند. اما زمانی که اندازهگیری جریان AC و DC تا 2500A، کابلهای ضخیم، True RMS، جریان هجومی، فرکانس بالا، دما و ذخیره اطلاعات مورد نیاز باشد، UT222 امکانات بسیار کاملتری در اختیار کاربر قرار میدهد. دهانه 63 میلیمتری نیز یکی از تفاوتهای مهم این مدل برای کاربردهای جریان بالا است.
راهنمای خرید مولتی متر کلمپی UNI-T UT222
هنگام خرید یک کلمپ آمپرمتر 2500 آمپر AC/DC باید علاوه بر حداکثر جریان، به نوع جریان قابل اندازهگیری، قطر دهانه فک، True RMS، رنج ولتاژ، دقت، رده ایمنی و امکانات جانبی توجه کرد. UT222 در اکثر این بخشها مشخصات حرفهای ارائه میدهد و بهخصوص برای کاربرانی مناسب است که با کابلهای قطور و جریانهای بالا سروکار دارند.
پیش از خرید، توصیه میشود محدوده واقعی جریان مورد نیاز، قطر هادی، نوع بار و سطح ایمنی مورد نیاز محیط کار را بررسی کنید. همچنین هنگام استفاده از کلمپمتر، دستورالعمل سازنده و الزامات ایمنی مدار مورد آزمایش باید رعایت شود.
اقلام همراه UNI-T UT222
- مولتی متر کلمپی UNI-T UT222
- پرابهای تست
- کابل خروجی (Output Cable)
- ترموکوپل K-Type برای اندازهگیری دما
- جعبه یا کیف حمل
- دفترچه راهنمای انگلیسی
اقلام استاندارد اعلامشده توسط UNI-T شامل پراب تست، کابل خروجی برای UT222 و ترموکوپل است و بستهبندی استاندارد سری UT220 نیز برای UT222 شامل جعبه ابزار و دفترچه راهنمای انگلیسی میشود. :contentReference[oaicite:11]{index=11}
سوالات متداول درباره مولتی متر کلمپی UNI-T UT222
آیا UNI-T UT222 جریان DC را اندازهگیری میکند؟
بله. UT222 یکی از کلمپمترهای سری UT220 است که جریان DC را نیز اندازهگیری میکند و حداکثر محدوده جریان DC آن 2500 آمپر است. :contentReference[oaicite:12]{index=12}
حداکثر جریان قابل اندازهگیری با UT222 چقدر است؟
حداکثر محدوده اندازهگیری جریان AC و DC این مدل 2500 آمپر است و دقت پایه اعلامشده برای این رنج ±(1.5%+5) است. :contentReference[oaicite:13]{index=13}
دهانه فک آمپرمتر UNI-T UT222 چند میلیمتر است؟
دهانه فک UT222 برابر 63 میلیمتر است و برای اندازهگیری کابلها و هادیهای نسبتاً قطور طراحی شده است. :contentReference[oaicite:14]{index=14}
آیا UT222 دارای True RMS است؟
بله. قابلیت True RMS برای اندازهگیری AC Voltage و AC Current در این مدل وجود دارد. :contentReference[oaicite:15]{index=15}
آیا این دستگاه جریان هجومی را اندازهگیری میکند؟
بله. UT222 از قابلیت Inrush Current برای اندازهگیری جریان هجومی AC پشتیبانی میکند. این ویژگی در بررسی جریان راهاندازی موتورها و برخی تجهیزات قدرت کاربرد دارد. :contentReference[oaicite:16]{index=16}
آیا امکان ذخیره نتایج اندازهگیری در UT222 وجود دارد؟
بله. این مدل دارای حافظه داخلی برای ذخیره حداکثر 1000 داده است. :contentReference[oaicite:17]{index=17}
حداکثر ولتاژ قابل اندازهگیری توسط UT222 چقدر است؟
محدوده اندازهگیری ولتاژ AC و DC این دستگاه تا 1000 ولت است. دقت پایه ولتاژ AC برابر ±(1%+3) و ولتاژ DC برابر ±(0.5%+2) اعلام شده است. :contentReference[oaicite:18]{index=18}
آیا UT222 برای اندازهگیری کابلهای ضخیم مناسب است؟
بله. دهانه فک 63 میلیمتری یکی از مهمترین مزایای UT222 است و امکان قرارگیری فک دور هادیهای ضخیمتر را نسبت به کلمپمترهای دارای دهانه کوچک فراهم میکند. :contentReference[oaicite:19]{index=19}
منبع تغذیه UT222 چیست؟
این دستگاه با یک عدد باتری 9 ولت نوع 6F22 تغذیه میشود. :contentReference[oaicite:20]{index=20}
آیا UT222 برای کارهای صنعتی مناسب است؟
بله. محدوده جریان بالا، دهانه فک 63 میلیمتری، True RMS، اندازهگیری Inrush، فیلتر پایینگذر، اندازهگیری پارامترهای متعدد و قابلیت ذخیره داده، این مدل را برای بسیاری از کاربردهای تعمیرات و نگهداری صنعتی مناسب میکند.
رده ایمنی UNI-T UT222 چیست؟
در مشخصات رسمی سری UT220، برای UT222 رده CAT III 1000V / CAT IV 600V درج شده است. با وجود این رده حفاظتی، کاربر باید محدودیتهای هر رنج و دستورالعملهای ایمنی سازنده را رعایت کند. :contentReference[oaicite:21]{index=21}
جمعبندی
مولتی متر کلمپی UNI-T UT222 یک ابزار حرفهای برای اندازهگیری جریانهای بسیار بالا در مدارهای AC و DC است. ظرفیت اندازهگیری تا 2500 آمپر، دهانه فک 63 میلیمتری، True RMS، اندازهگیری ولتاژ تا 1000V، جریان هجومی، فیلتر پایینگذر، اندازهگیری مقاومت، ظرفیت، فرکانس و دما و همچنین حافظه 1000 داده، مجموعهای از قابلیتهای کاربردی را در اختیار تکنسین قرار میدهد. به همین دلیل، UT222 برای تعمیرات و نگهداری تجهیزات صنعتی، تابلوهای برق، کابلهای قطور، موتورهای الکتریکی و بسیاری از کاربردهای تخصصی اندازهگیری انتخاب مناسبی است. :contentReference[oaicite:22]{index=22}
