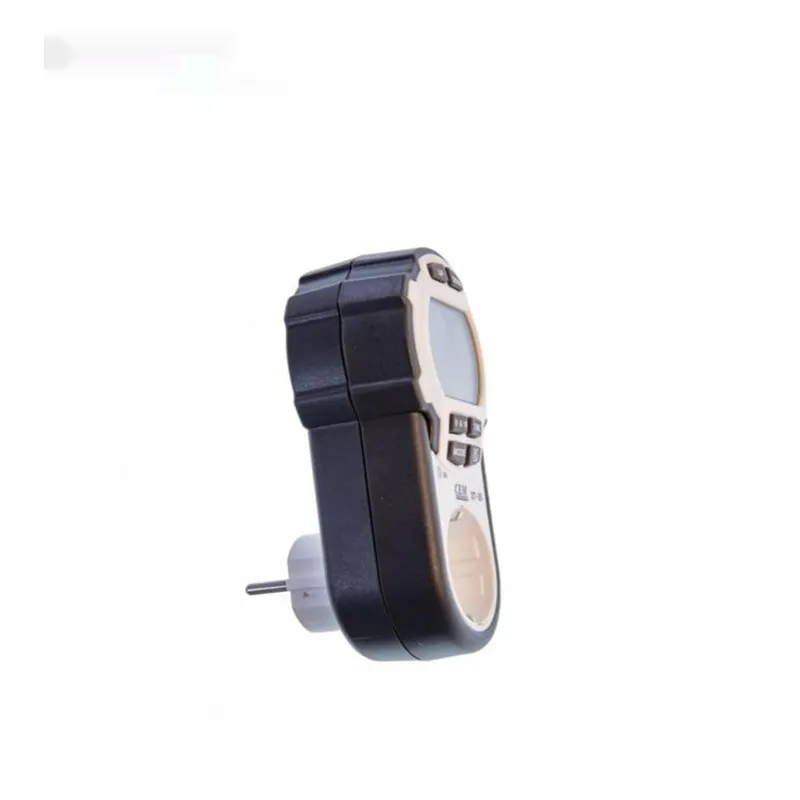

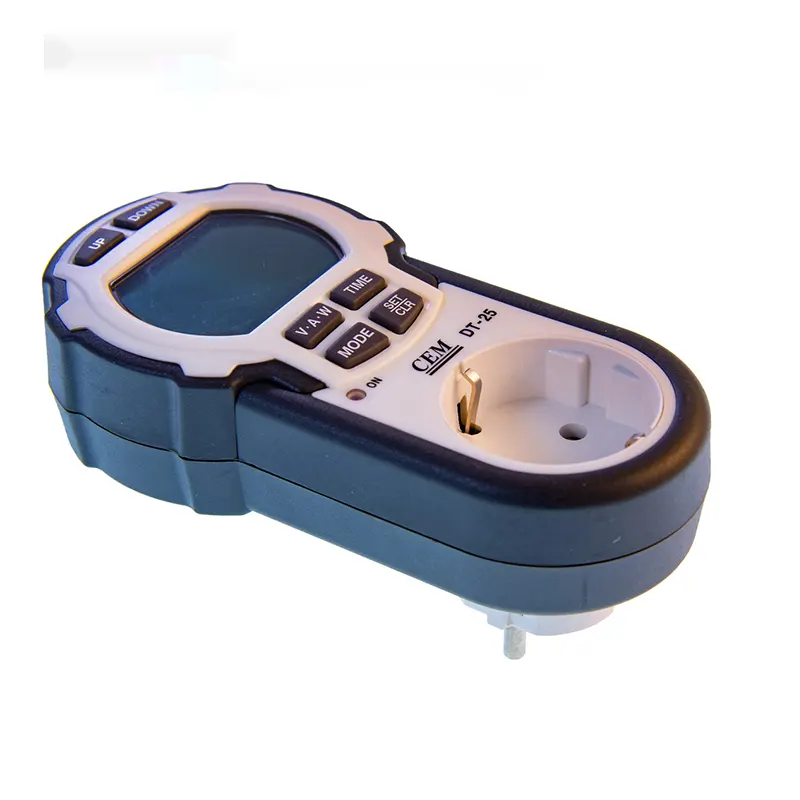

وات متر پریزدار CEM مدل DT-25 | توانسنج برق و مانیتور مصرف انرژی تا 2500 وات
وات متر پریزدار CEM مدل DT-25 یک توانسنج و مانیتور مصرف انرژی است که برای اندازهگیری میزان توان و مصرف برق تجهیزات خانگی، اداری و برخی تجهیزات سبک صنعتی طراحی شده است. این دستگاه بهصورت واسط بین پریز برق و وسیله برقی قرار میگیرد و امکان مشاهده پارامترهای مهمی مانند توان مصرفی، ولتاژ، جریان و انرژی مصرفشده را فراهم میکند. طراحی پریزی و استفاده ساده از این دستگاه باعث میشود بررسی مصرف برق تجهیزات بدون نیاز به سیمکشی یا نصب پیچیده انجام شود.
وات متر CEM DT-25 برای برق متناوب 230 ولت و 50 هرتز طراحی شده و حداکثر جریان قابل عبور آن حدود 13 آمپر است. محدوده اندازهگیری توان تا 2500 وات بوده و دستگاه امکان نمایش توان تا 3000 وات را دارد. طبق مشخصات سازنده، در اندازهگیریهای تا 2500 وات تلرانس معمول دستگاه ±1%±1W است و برای مقادیر بالاتر از 2500 وات، خطای اندازهگیری میتواند به حداکثر ±4 درصد برسد.
وات متر پریزدار CEM DT-25 چیست؟
واتمتر پریزدار یا Plug-in Power Meter ابزاری برای اندازهگیری توان مصرفی یک وسیله برقی بدون نیاز به اتصال مستقیم پراب یا نصب دائمی در مدار است. در این روش، دوشاخه واتمتر به پریز برق متصل شده و دوشاخه دستگاه مصرفکننده به خروجی واتمتر وصل میشود. پس از اتصال، پارامترهای الکتریکی مصرفکننده توسط دستگاه اندازهگیری و نمایش داده میشوند.
در نتیجه میتوان از CEM DT-25 برای بررسی میزان مصرف برق وسایلی مانند یخچال، فریزر، تلویزیون، کامپیوتر، تجهیزات اداری، لوازم خانگی، سیستمهای روشنایی و بسیاری از مصرفکنندههای تکفاز استفاده کرد؛ البته توان و جریان وسیله نباید از محدوده مجاز دستگاه بیشتر باشد.
پارامترهای قابل اندازهگیری با CEM DT-25
- اندازهگیری توان مصرفی بر حسب وات
- اندازهگیری ولتاژ شبکه AC
- اندازهگیری جریان مصرفی
- نمایش انرژی مصرفشده بر حسب کیلوواتساعت (kWh)
- نمایش زمان مصرف
- امکان محاسبه و برآورد هزینه مصرف برق بر اساس تعرفه تنظیمشده
- نمایش هشدار در شرایط اضافهبار
بر اساس اطلاعات فنی و دفترچه این مدل، CEM DT-25 علاوه بر توان لحظهای میتواند اطلاعات مربوط به انرژی مصرفی و هزینه برق را نیز در بازههای زمانی مختلف مورد استفاده قرار دهد. این قابلیت برای مقایسه مصرف تجهیزات و مدیریت هزینه انرژی کاربرد ویژهای دارد.
مشخصات فنی وات متر CEM مدل DT-25
| مشخصه | مقدار |
|---|
| برند |
CEM |
| مدل |
DT-25 |
| نوع محصول |
واتمتر پریزدار و مانیتور مصرف انرژی |
| ولتاژ کاری |
230 ولت AC |
| فرکانس کاری |
50 هرتز |
| محدوده اندازهگیری توان |
تا 2500 وات |
| حداکثر توان قابل اتصال |
3000 وات |
| حداکثر جریان |
حدود 13 آمپر |
| تلرانس اندازهگیری |
±1%±1W؛ حداکثر ±2%±2W در محدودههای اعلامشده |
| خطا در توان بالاتر از 2500 وات |
حداکثر حدود ±4% |
| هشدار اضافهبار |
سیگنال چشمکزن در حدود 3070 وات |
| نوع اتصال |
دوشاخه و پریز با اتصال ارت حفاظتی |
| محدوده اندازهگیری انرژی |
1 تا 3000 کیلوواتساعت |
| محدوده تنظیم تعرفه |
حدود 0.01 تا 99.99 |
| دمای کاری |
10+ تا 40+ درجه سانتیگراد |
| رطوبت کاری |
کمتر از 75 درصد RH، غیرمتراکم |
| ابعاد تقریبی |
140 × 72 × 43 میلیمتر |
| وزن |
حدود 280 گرم |
| تغذیه |
برق از طریق پریز و باتری داخلی برای حفظ برخی تنظیمات و اطلاعات نمایش |
محدوده اندازهگیری توان در CEM DT-25
محدوده اصلی اندازهگیری توان این دستگاه تا 2500 وات است. در صورتی که توان مصرفی از این مقدار عبور کند، دستگاه وارد محدوده اندازهگیری با خطای بیشتر میشود و طبق مشخصات فنی، برای مقادیر بالاتر از 2500 وات حداکثر خطای حدود ±4 درصد در نظر گرفته شده است.
حداکثر توان قابل اتصال به دستگاه 3000 وات اعلام شده است. همچنین دستگاه دارای هشدار اضافهبار بوده و در حدود 3070 وات سیگنال هشدار چشمکزن ایجاد میکند. بار بالاتر از محدوده مجاز نباید به دستگاه متصل شود؛ زیرا میتواند موجب داغشدن و آسیب دائمی واتمتر شود.
اندازهگیری مصرف انرژی بر حسب kWh
یکی از تفاوتهای مهم CEM DT-25 با یک واتمتر ساده، قابلیت پایش انرژی مصرفشده است. توان لحظهای نشان میدهد دستگاه در همان لحظه چه مقدار برق مصرف میکند، اما انرژی مصرفی در واحد کیلوواتساعت (kWh) مقدار برق مصرفشده در طول زمان را مشخص میکند.
برای مثال، دو وسیله ممکن است توان لحظهای مشابهی داشته باشند، اما وسیلهای که ساعتهای بیشتری روشن میماند، انرژی بیشتری مصرف خواهد کرد. بنابراین اندازهگیری kWh برای ارزیابی واقعی هزینه برق تجهیزات اهمیت بیشتری دارد.
برآورد هزینه برق تجهیزات
CEM DT-25 امکان تنظیم تعرفه و استفاده از اطلاعات انرژی مصرفی برای برآورد هزینه برق را فراهم میکند. این قابلیت برای بررسی هزینه مصرف تجهیزات خانگی و اداری بسیار کاربردی است و به کاربر کمک میکند مصرفکنندههای پرمصرف را شناسایی و میزان مصرف آنها را با یکدیگر مقایسه کند.
مقدار هزینه نمایشدادهشده بر اساس تعرفهای است که کاربر در دستگاه تنظیم میکند و برای محاسبه صورتحساب واقعی برق، باید تعرفه و ساختار قبض برق محل مصرف بهصورت دقیق در نظر گرفته شود.
هشدار اضافهبار در وات متر CEM DT-25
این دستگاه به سیستم Overflow Indication مجهز است و هنگامی که توان مصرفی به محدوده بسیار بالا نزدیک شود، هشدار چشمکزن نمایش میدهد. طبق مشخصات سازنده، هشدار سرریز در حدود 3070 وات فعال میشود.
این هشدار یک قابلیت ایمنی و اطلاعرسانی است و نباید بهعنوان مجوز استفاده مستمر از بار بالاتر از ظرفیت نامی دستگاه در نظر گرفته شود. برای جلوگیری از آسیب، مصرفکننده باید در محدوده حداکثر 3000 وات و حدود 13 آمپر قرار داشته باشد.
ارت حفاظتی در CEM DT-25
ورودی و خروجی این واتمتر از نوع دوشاخه و پریز دارای اتصال ارت حفاظتی هستند. اتصال صحیح ارت در تجهیزات الکتریکی برای افزایش ایمنی اهمیت دارد و باید مطابق سیستم سیمکشی ساختمان و الزامات برق محل باشد.
نباید تصور کرد وجود ارت حفاظتی در واتمتر، جایگزین سیستم ارت استاندارد ساختمان یا تجهیزات حفاظتی مانند فیوز و کلید محافظ جان میشود. حفاظت کامل مدار به ساختار کلی تأسیسات برق وابسته است.
دمای کاری و شرایط محیطی مناسب
برای عملکرد صحیح CEM DT-25، دمای محیط کاری باید در محدوده 10+ تا 40+ درجه سانتیگراد قرار داشته باشد و رطوبت نسبی نیز کمتر از 75 درصد و بهصورت غیرمتراکم باشد.
در زمان اندازهگیری بارهای سنگین، افزایش دمای دستگاه میتواند خطر داغشدن بیش از حد را افزایش دهد؛ بنابراین استفاده از واتمتر در محیط بسیار گرم، مرطوب یا نزدیک مواد قابل اشتعال توصیه نمیشود.
کاربردهای وات متر پریزدار CEM DT-25
- اندازهگیری توان مصرفی لوازم خانگی
- بررسی مصرف برق یخچال و فریزر
- بررسی توان مصرفی تلویزیون و تجهیزات صوتی تصویری
- اندازهگیری مصرف کامپیوتر و تجهیزات اداری
- بررسی مصرف تجهیزات روشنایی
- اندازهگیری مصرف تجهیزات برقی کارگاهها
- شناسایی تجهیزات پرمصرف
- برآورد انرژی مصرفشده در طول زمان
- بررسی هزینه تقریبی برق تجهیزات
- مقایسه مصرف انرژی دستگاههای مختلف
- استفاده آموزشی برای آشنایی با توان و انرژی الکتریکی
مزایای وات متر پریزدار CEM DT-25
- طراحی پریزی و استفاده بسیار ساده
- اندازهگیری توان مصرفی تا 2500 وات
- پشتیبانی از بار تا حداکثر 3000 وات
- حداکثر جریان حدود 13 آمپر
- نمایش توان مصرفی تجهیزات
- نمایش ولتاژ شبکه
- نمایش جریان مصرفی
- محاسبه انرژی مصرفشده بر حسب kWh
- امکان برآورد هزینه مصرف برق
- دارای هشدار اضافهبار
- مجهز به اتصال ارت حفاظتی
- اندازه کوچک و وزن حدود 280 گرم
- مناسب استفاده در منزل، دفتر و محیطهای کاری
نحوه استفاده از وات متر CEM DT-25
- واتمتر را در پریز برق مناسب قرار دهید.
- دستگاه مصرفکننده را به خروجی واتمتر متصل کنید.
- پس از روشنشدن نمایشگر، پارامتر موردنظر را انتخاب کنید.
- توان مصرفی لحظهای دستگاه را بررسی کنید.
- در صورت نیاز، مقدار انرژی مصرفی را در بازه زمانی موردنظر مشاهده کنید.
- برای برآورد هزینه، تعرفه موردنظر را در دستگاه تنظیم کنید.
- در صورت مشاهده هشدار اضافهبار، مصرفکننده را از واتمتر جدا کنید و توان بار را بررسی نمایید.
نکات مهم هنگام استفاده
- حداکثر توان پیوسته بار را از 3000 وات بیشتر نکنید.
- حداکثر جریان مصرفکننده نباید از حدود 13 آمپر تجاوز کند.
- برای بارهای سنگین، دمای دستگاه را در حین کار در نظر بگیرید.
- از استفاده دستگاه در محیط خیس یا بسیار مرطوب خودداری کنید.
- بدنه دستگاه را در معرض آب و مواد شیمیایی قرار ندهید.
- در هنگام نظافت یا سرویس، دستگاه را از منبع برق جدا کنید.
- از قراردادن اجسام فلزی یا رسانا در قسمتهای اتصال خودداری کنید.
- برای وسایل دارای جریان راهاندازی بالا، مانند برخی موتورها و کمپرسورها، شرایط راهاندازی را جداگانه بررسی کنید.
- در صورت مشاهده داغشدن غیرعادی، بوی سوختگی یا تغییر شکل بدنه، استفاده از دستگاه را متوقف کنید.
تفاوت توان، جریان و انرژی در وات متر
توان با واحد وات (W) مقدار مصرف یا انتقال انرژی در یک لحظه را نشان میدهد. جریان با واحد آمپر (A) مقدار جریان الکتریکی عبوری از مدار را مشخص میکند و انرژی با واحد کیلوواتساعت (kWh) مقدار مصرفشده در طول زمان را نشان میدهد.
به همین دلیل، اگر هدف شما پیدا کردن وسیلهای است که در لحظه بیشترین برق را مصرف میکند، مشاهده توان بر حسب وات مناسب است؛ اما برای بررسی هزینه واقعی مصرف برق طی یک روز، هفته یا ماه، اندازهگیری انرژی بر حسب kWh کاربرد بیشتری دارد.
وات متر CEM DT-25 برای چه کسانی مناسب است؟
این محصول برای برقکاران، تکنسینهای تجهیزات الکتریکی، کارشناسان نگهداری، کاربران خانگی و افرادی که قصد دارند مصرف برق تجهیزات خود را بررسی و مدیریت کنند، گزینهای کاربردی است. طراحی پریزی آن باعث میشود برای اندازهگیری مصرف یک وسیله بدون نصب دائمی در تابلو برق مناسب باشد.
خرید وات متر پریزدار CEM DT-25 از کالیبکس
کالیبکس در حوزه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. وات متر پریزدار CEM DT-25 با امکان اندازهگیری توان، ولتاژ، جریان و انرژی مصرفی، برای افرادی مناسب است که به یک ابزار ساده و کاربردی برای بررسی مصرف برق تجهیزات نیاز دارند.
سوالات متداول وات متر CEM DT-25
وات متر CEM DT-25 تا چند وات را اندازهگیری میکند؟
محدوده اصلی اندازهگیری این دستگاه تا 2500 وات است و برای توانهای بالاتر از 2500 وات، حداکثر خطای حدود ±4 درصد اعلام شده است.
حداکثر توان قابل اتصال به CEM DT-25 چقدر است؟
حداکثر توان اعلامشده برای بار متصل 3000 وات یا 3 کیلووات است و حداکثر جریان نیز حدود 13 آمپر است.
وات متر CEM DT-25 چه ولتاژی را پشتیبانی میکند؟
ولتاژ کاری دستگاه 230 ولت AC با فرکانس 50 هرتز است.
آیا CEM DT-25 انرژی مصرفی را بر حسب kWh نشان میدهد؟
بله. این دستگاه امکان مشاهده انرژی مصرفشده بر حسب کیلوواتساعت را فراهم میکند و برای بررسی مصرف دورهای تجهیزات کاربرد دارد.
آیا وات متر DT-25 هزینه برق را محاسبه میکند؟
بله. با تنظیم تعرفه مناسب، دستگاه میتواند برای برآورد هزینه انرژی مصرفشده مورد استفاده قرار گیرد.
هشدار اضافهبار CEM DT-25 در چه توانی فعال میشود؟
طبق مشخصات سازنده، هشدار سرریز در حدود 3070 وات بهصورت سیگنال چشمکزن ظاهر میشود. استفاده از بار بالاتر از حداکثر توان مجاز دستگاه توصیه نمیشود.
دقت اندازهگیری وات متر CEM DT-25 چقدر است؟
تلرانس اعلامشده برای اندازهگیریهای اصلی ±1%±1W است و در برخی شرایط حداکثر ±2%±2W اعلام شده است. برای اندازهگیریهای بالاتر از 2500 وات، حداکثر خطا حدود ±4 درصد است.
آیا CEM DT-25 برای لوازم خانگی مناسب است؟
بله. این دستگاه برای بررسی مصرف برق تجهیزات خانگی، اداری و برخی بارهای سبک طراحی شده است؛ مشروط بر اینکه توان و جریان وسیله در محدوده مجاز واتمتر قرار داشته باشد.
آیا میتوان از CEM DT-25 برای بارهای موتوری استفاده کرد؟
استفاده از دستگاه برای بارهای دارای جریان راهاندازی بالا باید با احتیاط انجام شود و جریان و توان راهاندازی و دائم بار نباید از محدوده مجاز واتمتر بیشتر باشد.
ابعاد وات متر CEM DT-25 چقدر است؟
ابعاد اعلامشده دستگاه حدود 140 × 72 × 43 میلیمتر و وزن آن حدود 280 گرم است.
جمعبندی وات متر پریزدار CEM DT-25
وات متر پریزدار CEM مدل DT-25 یک ابزار کاربردی برای اندازهگیری توان و مدیریت مصرف انرژی تجهیزات الکتریکی است. این دستگاه با پشتیبانی از برق 230 ولت AC، حداکثر جریان حدود 13 آمپر، محدوده اندازهگیری توان تا 2500 وات و امکان اتصال بار تا 3000 وات، برای بررسی مصرف لوازم خانگی و تجهیزات سبک مناسب است. نمایش انرژی بر حسب kWh، امکان برآورد هزینه برق، هشدار اضافهبار، اتصال ارت حفاظتی و طراحی پریزی از مهمترین قابلیتهای آن هستند.
