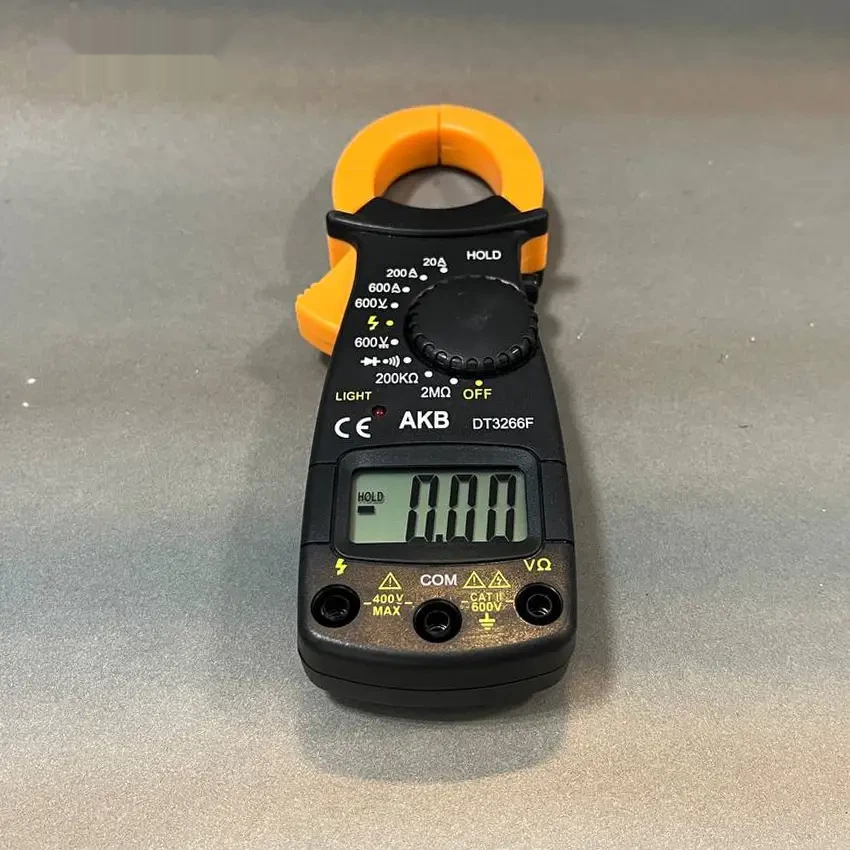

مولتی متر کلمپی دیجیتال ای کی بی مدل AKB DT3266F
مولتی متر کلمپی دیجیتال ای کی بی مدل AKB DT3266F یک کلمپمتر کوچک و چندمنظوره برای اندازهگیری جریان AC، ولتاژ AC و DC، مقاومت و انجام تستهای دیود و پیوستگی مدار است. طراحی کلمپی این دستگاه امکان اندازهگیری جریان متناوب را بدون نیاز به قطع کردن سیم یا قرار دادن مولتیمتر بهصورت سری در مدار فراهم میکند و به همین دلیل برای برقکاران، تکنسینهای تعمیر و نگهداری، نصابان، تعمیرکاران تجهیزات الکتریکی و کاربران فنی گزینهای کاربردی محسوب میشود.
مدل AKB DT3266F با نمایشگر دیجیتال ۳½ رقمی و حداکثر نمایش ۱۹۹۹، قابلیت نگهداشتن مقدار اندازهگیریشده، هشدار کاهش باتری و حفاظت در برابر اضافهبار طراحی شده است. این مدل علاوه بر اندازهگیریهای اصلی، به تست پیوستگی صوتی، تست دیود و قابلیت تشخیص غیرتماسی ولتاژ یا سیم فاز در نسخههای رایج DT3266F مجهز است.
معرفی کلمپ متر AKB DT3266F
DT3266F در دسته مولتی مترهای کلمپی دیجیتال قرار میگیرد. مهمترین تفاوت آن با مولتیمترهای معمولی، وجود فک انبری در قسمت بالای دستگاه است. این فک برای اندازهگیری جریان AC مورد استفاده قرار میگیرد و کاربر میتواند هادی موردنظر را بدون باز کردن مدار داخل فک قرار دهد.
این ویژگی بهخصوص هنگام بررسی جریان مصرفی تجهیزات، کابلها، مدارهای برق و برخی تجهیزات صنعتی باعث افزایش سرعت کار میشود. در منابع فنی مختلف برای DT3266F دهانه فک حدود ۳۰ تا ۳۲ میلیمتر گزارش شده است که برای بسیاری از سیمها و کابلهای رایج مناسب است.
اندازهگیری جریان AC تا ۶۰۰ آمپر
یکی از مهمترین قابلیتهای AKB DT3266F اندازهگیری جریان متناوب از طریق فک کلمپی است. محدودههای جریان AC در منابع فنی این مدل بهصورت ۲۰ آمپر، ۲۰۰ آمپر و ۶۰۰ آمپر اعلام شده و دقت معمول آن حدود ±۲.۵ درصد است. در برخی منابع، مشخصات دقیقتر به شکل ±(۲.۵٪ + ۱۰ رقم) ارائه شده است.
با توجه به این ساختار، کلمپ متر DT3266F برای بررسی جریان مصرفی تجهیزات الکتریکی، سیمکشی، مدارهای AC و عیبیابی عمومی برق کاربرد دارد. هنگام اندازهگیری جریان کلمپی باید فقط یک هادی از مدار داخل فک قرار گیرد؛ قرار دادن همزمان چند هادی میتواند باعث ایجاد خطا در نتیجه اندازهگیری شود.
اندازهگیری ولتاژ AC و DC تا ۶۰۰ ولت
مولتی متر کلمپی AKB DT3266F علاوه بر جریان AC، قابلیت اندازهگیری ولتاژ متناوب و مستقیم را نیز دارد. حداکثر محدوده ولتاژ برای هر دو حالت در مشخصات رایج این مدل ۶۰۰ ولت اعلام شده است. دقت اندازهگیری ولتاژ DC حدود ±۱ درصد و دقت ولتاژ AC حدود ±۱.۲ درصد گزارش شده است.
این قابلیت باعث میشود کاربر برای بسیاری از اندازهگیریهای عمومی برق، نیازی به استفاده همزمان از آمپرمتر و ولتمتر جداگانه نداشته باشد.
اندازهگیری مقاومت تا ۲ مگااهم
DT3266F قابلیت اندازهگیری مقاومت را نیز ارائه میکند و محدوده مقاومت آن در منابع فنی رایج تا ۲ مگااهم اعلام شده است. محدودههای گزارششده شامل ۲۰۰ کیلواهم و ۲ مگااهم بوده و دقت اندازهگیری حدود ±۱ درصد است.
از این قابلیت میتوان برای بررسی مقاومت قطعات، سیمها، اتصالات و مدارهای الکتریکی استفاده کرد. برای اندازهگیری مقاومت باید مدار مورد آزمایش از منبع تغذیه جدا باشد.
تست دیود
یکی دیگر از امکانات مولتی متر دیجیتال کلمپی DT3266F، حالت تست دیود است. این عملکرد برای بررسی اولیه دیودها و تشخیص وضعیت کلی آنها در مدارهای الکترونیکی کاربرد دارد و مقدار افت ولتاژ مستقیم دیود را نمایش میدهد.
تست پیوستگی با بیزر
قابلیت Continuity Test یا تست اتصال نیز در DT3266F وجود دارد. در این حالت برای بررسی برقرار بودن اتصال الکتریکی بین دو نقطه از مدار از هشدار صوتی استفاده میشود. این قابلیت برای تست سیمها، کابلها، فیوزها، کلیدها و مسیرهای مدار بسیار کاربردی است.
تشخیص غیرتماسی ولتاژ و سیم فاز
از قابلیتهای کاربردی نسخههای رایج DT3266F میتوان به NCV یا تشخیص غیرتماسی ولتاژ و همچنین تشخیص سیم فاز اشاره کرد. در حالت NCV، دستگاه بدون اتصال مستقیم پراب به هادی میتواند وجود میدان الکتریکی ناشی از ولتاژ AC را تشخیص دهد و در شرایط مناسب با هشدار نوری یا صوتی کاربر را مطلع کند.
این قابلیت برای شناسایی اولیه سیم برق و بررسی وجود ولتاژ AC مفید است؛ با این حال NCV نباید جایگزین اندازهگیری مستقیم با روش و رنج مناسب در شرایطی شود که تأیید قطعی بیبرقی یا وجود ولتاژ موردنیاز است.
قابلیت Data Hold
کلید HOLD امکان ثابت نگه داشتن مقدار نمایشدادهشده روی صفحه را فراهم میکند. این ویژگی هنگام کار در مکانهایی که مشاهده همزمان نقطه اندازهگیری و نمایشگر دشوار است، بسیار کاربردی است و باعث میشود کاربر بتواند مقدار ثبتشده را راحتتر بررسی کند.
نمایشگر دیجیتال ۳½ رقمی
DT3266F به نمایشگر LCD دیجیتال ۳½ رقمی با حداکثر نمایش ۱۹۹۹ مجهز شده است. ابعاد نمایشگر در برخی مشخصات حدود ۳۶×۱۹ میلیمتر اعلام شده و نماد کاهش ولتاژ باتری نیز روی نمایشگر قابل مشاهده است.
طراحی کوچک و قابل حمل
یکی از مزیتهای اصلی AKB DT3266F ابعاد نسبتاً کوچک آن است. منابع مختلف برای این مدل ابعادی در حدود ۱۶۰ تا ۱۷۷ میلیمتر طول و دهانه فک حدود ۳۰ تا ۳۲ میلیمتر اعلام کردهاند. وزن نیز بسته به نسخه و سازنده متفاوت گزارش شده است.
طراحی جمعوجور باعث میشود این کلمپمتر برای حمل در کیف ابزار و استفاده در محل پروژه، کارگاه، تابلو برق و محیطهای تعمیراتی مناسب باشد.
مشخصات فنی مولتی متر کلمپی AKB DT3266F
| مشخصه | مشخصات |
|---|
| برند |
AKB |
| مدل |
DT3266F |
| نوع دستگاه |
مولتی متر کلمپی دیجیتال |
| نوع جریان قابل اندازهگیری با کلمپ |
AC |
| محدوده جریان AC |
20A / 200A / 600A |
| دقت جریان AC |
حدود ±2.5٪؛ در برخی دیتاشیتها ±(2.5٪ + 10 رقم) |
| حداکثر ولتاژ DC |
600V |
| دقت ولتاژ DC |
±1.0٪ |
| حداکثر ولتاژ AC |
600V |
| دقت ولتاژ AC |
±1.2٪ |
| محدوده مقاومت |
200kΩ / 2MΩ |
| دقت مقاومت |
±1.0٪ |
| تست دیود |
دارد |
| تست پیوستگی |
دارد، همراه با بیزر |
| تشخیص غیرتماسی ولتاژ NCV |
دارد |
| تشخیص سیم فاز |
دارد |
| Data Hold |
دارد |
| نمایشگر |
LCD، ۳½ رقمی |
| حداکثر نمایش |
1999 |
| دهانه فک |
حدود 30 تا 32 میلیمتر، بسته به نسخه |
| تغذیه |
2 عدد باتری AAA یکونیم ولت |
| جنس بدنه |
ABS |
| هشدار کاهش باتری |
دارد |
| حفاظت اضافهبار |
دارد |
توجه: مشخصات فنی DT3266F در منابع مختلف با تفاوتهای جزئی ثبت شده است؛ برای مثال قطر دهانه فک در منابع ۳۰، ۳۰.۸ و ۳۲ میلیمتر و ابعاد دستگاه نیز متفاوت گزارش شده است. بنابراین برای محصول AKB موجود در انبار، مشخصات درجشده روی خود دستگاه و دفترچه همان نسخه، مرجع نهایی است.
کاربردهای کلمپ متر AKB DT3266F
- اندازهگیری جریان AC تجهیزات الکتریکی
- بررسی جریان مصرفی مدارها
- اندازهگیری ولتاژ AC و DC
- اندازهگیری مقاومت
- تست سیم و کابل
- بررسی پیوستگی مدار
- تست اولیه دیودها
- تشخیص اولیه سیم فاز
- تشخیص غیرتماسی ولتاژ AC
- عیبیابی تابلوهای برق
- تعمیر و نگهداری تجهیزات الکتریکی
- استفاده در کارگاههای برق و تعمیرات
- استفاده توسط برقکاران و تکنسینهای فنی
مزایای مولتی متر کلمپی AKB DT3266F
- اندازهگیری جریان AC تا ۶۰۰ آمپر
- اندازهگیری ولتاژ AC و DC تا ۶۰۰ ولت
- اندازهگیری مقاومت تا ۲ مگااهم
- طراحی کلمپی برای اندازهگیری جریان بدون قطع مدار
- تست دیود
- تست پیوستگی با هشدار صوتی
- قابلیت HOLD برای ثابت نگه داشتن مقدار اندازهگیری
- تشخیص غیرتماسی ولتاژ در نسخههای مجهز به NCV
- تشخیص سیم فاز
- نمایشگر دیجیتال ۱۹۹۹ شمارش
- هشدار کاهش باتری
- حفاظت در برابر اضافهبار
- ابعاد کوچک و حمل آسان
نحوه اندازهگیری جریان با AKB DT3266F
برای اندازهگیری جریان AC، ابتدا عملکرد جریان متناوب و محدوده مناسب را انتخاب کنید. سپس با استفاده از اهرم فک، فک کلمپ را باز کرده و فقط یک هادی را داخل آن قرار دهید. پس از بسته شدن کامل فک، مقدار جریان روی نمایشگر مشاهده میشود.
در اندازهگیری جریان با کلمپمتر نباید کابل چندرشتهای یا چند هادی با جهت جریان مخالف را بهصورت همزمان داخل فک قرار داد؛ زیرا میدانهای مغناطیسی ایجادشده میتوانند یکدیگر را خنثی کرده و نتیجه نادرست ایجاد کنند.
نکات مهم ایمنی هنگام استفاده
مولتیمتر کلمپی ابزار اندازهگیری مدارهای الکتریکی است و استفاده نادرست از آن میتواند خطر برقگرفتگی یا آسیب به دستگاه ایجاد کند. پیش از اندازهگیری، عملکرد و محدوده صحیح را انتخاب کنید و از سالم بودن پرابها و بدنه دستگاه اطمینان داشته باشید.
برای اندازهگیری مقاومت، تست دیود و تست پیوستگی، مدار باید از منبع تغذیه جدا شده باشد. همچنین نباید ولتاژ یا جریان خارج از محدوده مجاز دستگاه به آن اعمال شود. در هنگام کار با مدارهای برق، پرابها را از قسمت عایق نگه دارید و انگشتان را پشت محافظ پراب قرار دهید. دستورالعملهای ایمنی DT3266F نیز بر انتخاب عملکرد و محدوده صحیح، رعایت محدودیتهای دستگاه و قطع تغذیه هنگام تست مقاومت و دیود تأکید میکنند.
آیا AKB DT3266F جریان DC را اندازهگیری میکند؟
در مشخصات رایج DT3266F، اندازهگیری جریان توسط فک برای جریان AC تعریف شده است. بنابراین نباید قابلیت اندازهگیری ولتاژ DC تا ۶۰۰ ولت را با قابلیت اندازهگیری جریان DC اشتباه گرفت. جریان کلمپی این مدل برای AC مشخص شده است.
آیا DT3266F قابلیت NCV دارد؟
بله، در نسخههای رایج DT3266F قابلیت NCV یا تشخیص غیرتماسی ولتاژ و همچنین تشخیص سیم فاز گزارش شده است. این قابلیت برای تشخیص اولیه وجود ولتاژ AC بدون تماس مستقیم پراب با هادی استفاده میشود.
آیا DT3266F قابلیت تست دیود دارد؟
بله. DT3266F دارای حالت تست دیود است و میتواند افت ولتاژ مستقیم دیود را برای بررسی اولیه نمایش دهد.
آیا DT3266F تست اتصال یا بیزر دارد؟
بله. این مدل دارای تست پیوستگی مدار همراه با هشدار صوتی است و میتوان از آن برای بررسی اتصال سیمها، کابلها و مسیرهای مدار استفاده کرد.
حداکثر جریان قابل اندازهگیری DT3266F چقدر است؟
حداکثر محدوده جریان AC در مشخصات رایج DT3266F برابر ۶۰۰ آمپر است. رنجهای جریان معمول این مدل شامل ۲۰، ۲۰۰ و ۶۰۰ آمپر هستند.
حداکثر ولتاژ قابل اندازهگیری DT3266F چقدر است؟
محدوده ولتاژ AC و DC این مدل تا ۶۰۰ ولت اعلام شده است. دقت ولتاژ DC حدود ±۱ درصد و دقت ولتاژ AC حدود ±۱.۲ درصد گزارش شده است.
دهانه فک DT3266F چقدر است؟
دهانه فک در منابع مختلف حدود ۳۰ تا ۳۲ میلیمتر اعلام شده است. اختلاف جزئی موجود در منابع میتواند به تفاوت نسخه یا سازنده مربوط باشد.
آیا DT3266F برای برقکاران مناسب است؟
بله. ترکیب اندازهگیری جریان AC، ولتاژ AC/DC، مقاومت، تست دیود، تست پیوستگی، HOLD و قابلیت تشخیص غیرتماسی ولتاژ باعث شده است DT3266F برای بسیاری از کارهای عمومی برق و تعمیرات مناسب باشد. طراحی کوچک آن نیز حمل دستگاه را در کیف ابزار آسان میکند.
آیا میتوان با DT3266F جریان را بدون قطع سیم اندازه گرفت؟
بله. یکی از مهمترین مزایای کلمپمتر همین موضوع است. برای اندازهگیری جریان AC کافی است یک هادی را داخل فک قرار دهید و مقدار جریان را مشاهده کنید؛ بنابراین برای اندازهگیری جریان در بسیاری از مدارها نیازی به باز کردن اتصال و قرار دادن آمپرمتر بهصورت سری نیست.
آیا DT3266F برای تست سیم فاز کاربرد دارد؟
بله. قابلیت تشخیص سیم فاز در مشخصات DT3266F ذکر شده است و میتوان از آن برای شناسایی اولیه هادی دارای ولتاژ استفاده کرد. با این حال، این قابلیت باید بهعنوان ابزار تشخیص اولیه در نظر گرفته شود و برای تصمیمهای ایمنی حساس، اندازهگیری مناسب با ابزار و روش تأییدشده انجام شود.
منبع تغذیه DT3266F چیست؟
در مشخصات رایج این مدل، منبع تغذیه دو عدد باتری AAA با ولتاژ ۱.۵ ولت اعلام شده است. برخی بستهبندیها ممکن است باتری را بهصورت جداگانه ارائه کنند؛ بنابراین محتویات بسته محصول موجود را هنگام خرید بررسی کنید.
آیا DT3266F قابلیت HOLD دارد؟
بله. عملکرد Data Hold برای ثابت نگه داشتن مقدار نمایشدادهشده روی LCD در این مدل وجود دارد.
جمعبندی
مولتی متر کلمپی دیجیتال ای کی بی مدل AKB DT3266F یک ابزار جمعوجور و چندکاره برای اندازهگیری جریان AC تا ۶۰۰ آمپر، ولتاژ AC و DC تا ۶۰۰ ولت و مقاومت تا ۲ مگااهم است. قابلیتهایی مانند تست دیود، تست پیوستگی با بیزر، Data Hold، هشدار کاهش باتری و تشخیص غیرتماسی ولتاژ، امکانات آن را برای تعمیرات و اندازهگیریهای عمومی برق کاملتر میکنند.
اگر به دنبال یک کلمپ متر دیجیتال ۶۰۰ آمپر با ابعاد کوچک، قابلیت اندازهگیری ولتاژ و مقاومت و امکاناتی مانند تست دیود، بیزر و NCV هستید، AKB DT3266F میتواند انتخاب مناسبی برای استفادههای عمومی، تعمیرگاهی و فنی باشد. طراحی کلمپی آن نیز امکان اندازهگیری جریان AC را بدون نیاز به قطع مدار فراهم میکند.
