معرفی ارت سنج کلمپی بلوتوث دار کیوریتسو KYORITSU 4202
ارت سنج کلمپی کیوریتسو KYORITSU 4202 یکی از تجهیزات حرفهای برای اندازهگیری مقاومت سیستم زمین و جریان AC در سیستمهای ارت چنداتصالی است. مهمترین ویژگی این مدل، برخورداری از ارتباط Bluetooth 5.0 است که امکان انتقال بیسیم دادههای اندازهگیری به دستگاههای سازگار را فراهم میکند.
ارت تستر کلمپی KYORITSU 4202 با قرار گرفتن کلمپ روی هادی ارت، امکان اندازهگیری مقاومت زمین را بدون استفاده از الکترودهای کمکی و بدون نیاز به روشهای متداول میخکوبی فراهم میکند. این روش برای بررسی و نگهداری سریع سیستمهای ارتینگ چنداتصالی بسیار کاربردی است. طبق اطلاعات سازنده، این دستگاه مقاومت زمین را در محدوده 0.05 تا 1500 اهم اندازهگیری میکند و کمترین رزولوشن آن 0.01 اهم است.
یکی از نکات مهم در انتخاب ارت سنج کلمپی KYORITSU 4202 توجه به نوع سیستم ارت است. این دستگاه برای سیستمهای ارت چندگانه یا Multi-Earthed طراحی شده و اندازهگیری یک سیستم ارت منفرد با آن امکانپذیر نیست. بنابراین پیش از خرید باید ساختار سیستم زمین مورد نظر بررسی شود.
ویژگیهای ارت سنج کلمپی KYORITSU 4202
- مجهز به ارتباط بیسیم Bluetooth 5.0.
- اندازهگیری مقاومت زمین بدون نیاز به الکترودهای کمکی در سیستمهای چنداتصالی.
- محدوده اندازهگیری مقاومت زمین تا 1500 اهم.
- رزولوشن 0.01 اهم در پایینترین رنج اندازهگیری.
- اندازهگیری جریان AC تا 30 آمپر.
- اندازهگیری جریان AC با روش True RMS.
- قابلیت ذخیره اطلاعات اندازهگیری تا 100 مقدار.
- مجهز به قابلیت Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر.
- مجهز به فیلتر و تشخیص نویز برای افزایش اطمینان از اندازهگیری در محیطهای دارای نویز الکتریکی.
- دارای نور پسزمینه نمایشگر برای کار در محیطهای کمنور.
- خاموشی خودکار پس از حدود 10 دقیقه عدم استفاده.
- دهانه کلمپ مناسب هادیهایی تا قطر تقریبی 32 میلیمتر.
مزیت اندازهگیری کلمپی در KYORITSU 4202
در روش اندازهگیری کلمپی، کاربر میتواند بدون باز کردن اتصال هادی ارت و بدون نصب الکترودهای کمکی، اندازهگیری را در سیستمهای چنداتصالی انجام دهد. این ویژگی باعث افزایش سرعت عملیات بازرسی و کاهش نیاز به تجهیزات جانبی میشود. به همین دلیل ارت سنج کلمپی KYORITSU 4202 برای سرویس، نگهداری، بازرسی دورهای و عیبیابی سیستمهای ارتینگ گزینهای کاربردی محسوب میشود.
قابلیت Bluetooth در ارت سنج KYORITSU 4202
قابلیت Bluetooth یکی از مهمترین تفاوتهای مدل 4202 با مدل 4200 است. این دستگاه از Bluetooth 5.0 برای ارتباط بیسیم استفاده میکند و امکان بررسی و انتقال اطلاعات اندازهگیری به دستگاههای سازگار را فراهم میسازد. همچنین نرمافزارهای مرتبط با KEW 4202 برای مدیریت و استفاده از دادههای اندازهگیری در دستگاههای هوشمند ارائه شدهاند.
مشخصات فنی ارت سنج کلمپی KYORITSU 4202
اندازهگیری مقاومت زمین
رنج اندازهگیری مقاومت زمین
20.00 / 200.0 / 1500Ω
Auto Range
دقت اندازهگیری مقاومت زمین
±1.5%±0.05Ω (0.00 تا 20.99Ω)
±2%±0.5Ω (16.0 تا 99.9Ω)
±3%±2Ω (100.0 تا 209.9Ω)
±5%±5Ω (160 تا 399Ω)
±10%±10Ω (400 تا 599Ω)
600 تا 1580Ω: نمایش مقدار بدون تضمین دقت
اندازهگیری جریان AC
رنج جریان AC
100.0mA / 1000mA / 10.00A / 30.0A
فرکانس جریان AC
50Hz / 60Hz
دقت جریان AC
±2%±0.7mA (0.0 تا 104.9mA)
±2% (80mA تا 31.5A)
نوع اندازهگیری جریان
True RMS
ارتباط و ذخیره اطلاعات
رابط ارتباطی
Bluetooth® 5.0
حافظه داخلی
ذخیره تا 100 داده اندازهگیری
نرخ نمونهبرداری
تقریباً 1 بار در ثانیه
مشخصات عمومی
زمان پاسخ
تقریباً 7 ثانیه برای مقاومت زمین
تقریباً 2 ثانیه برای جریان AC
قطر هادی قابل اندازهگیری
حدود Ø32mm
خاموشی خودکار
حدود 10 دقیقه پس از آخرین عملکرد کلید
منبع تغذیه
4 عدد باتری AA نوع R6/LR6، 1.5V
مدت زمان کارکرد
حدود 5 ساعت با R6
حدود 21 ساعت با LR6
استاندارد ایمنی
IEC 61010-1
CAT IV 300V
Pollution Degree 2
IEC 61010-2-032
IEC 61326 (EMC)
ابعاد
246 × 120 × 54 میلیمتر
وزن
حدود 780 گرم با باتری
تجهیزات همراه
4 عدد باتری LR6

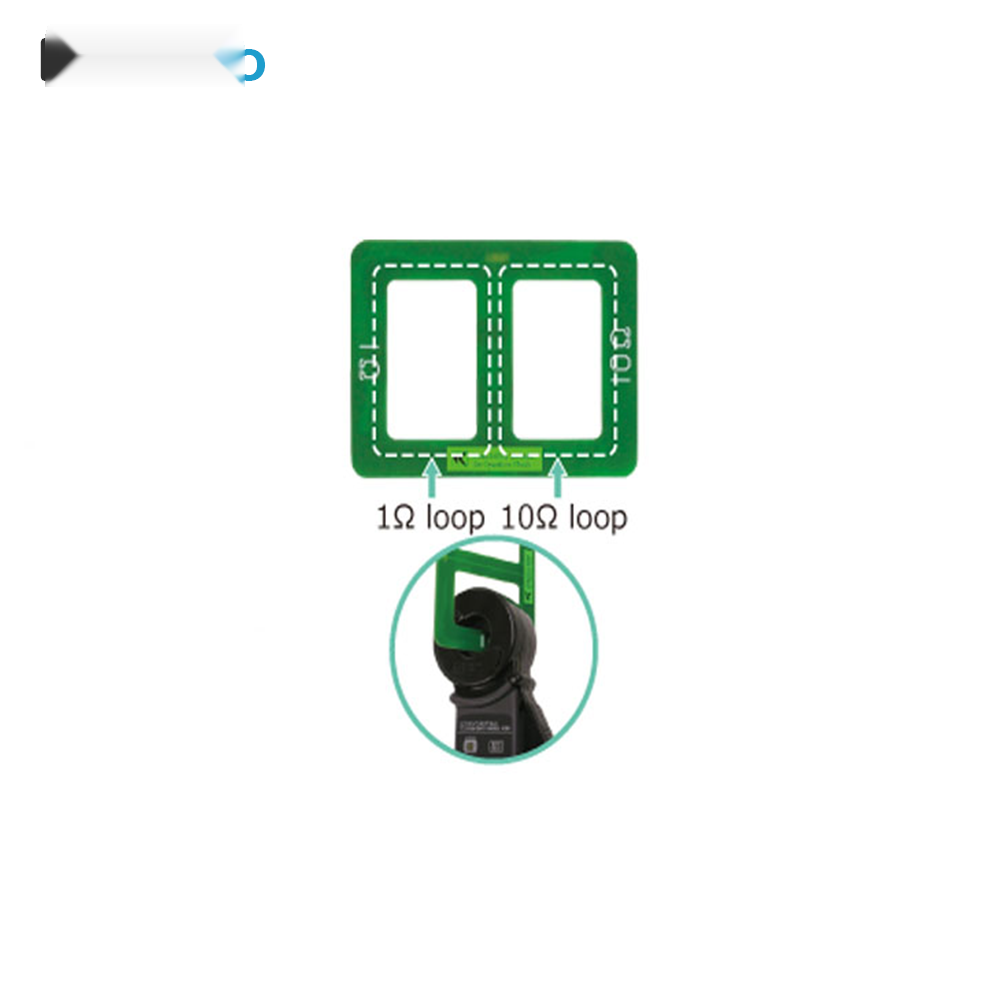

مقاومت تست 8304
کیف حمل سخت 9167
دفترچه راهنما
کاربردهای ارت تستر کلمپی KYORITSU 4202
- بازرسی و تست سیستمهای ارتینگ چنداتصالی.
- کنترل مقاومت زمین در تأسیسات الکتریکی.
- نگهداری و سرویس دورهای سیستمهای ارت.
- اندازهگیری جریان نشتی و جریان AC در شبکه ارت.
- استفاده توسط مهندسان برق، تکنسینها و کارشناسان تست و بازرسی.
تفاوت KYORITSU 4202 با KYORITSU 4200
هر دو مدل برای اندازهگیری مقاومت زمین و جریان AC در سیستمهای چنداتصالی طراحی شدهاند و از نظر رنج اصلی اندازهگیری مشابه هستند. تفاوت مهم KYORITSU 4202، برخورداری از Bluetooth 5.0 برای ارتباط بیسیم و انتقال داده است. بنابراین اگر ثبت، انتقال و مدیریت دیجیتال اطلاعات اندازهگیری برای شما اهمیت دارد، مدل 4202 انتخاب کاملتری خواهد بود.
نکات مهم هنگام خرید ارت سنج KYORITSU 4202
پیش از خرید ارت سنج کلمپی بلوتوثدار KYORITSU 4202 باید توجه داشت که این دستگاه برای سیستمهای ارت چندگانه طراحی شده است و برای اندازهگیری یک چاه ارت منفرد مناسب نیست. همچنین در محیطهای دارای نویز شدید، استفاده صحیح از قابلیت تشخیص و فیلتر نویز اهمیت زیادی دارد. انتخاب این دستگاه باید بر اساس نوع سیستم زمین، محدوده مقاومت مورد انتظار و نیاز به ثبت و انتقال داده انجام شود.
سوالات متداول درباره ارت سنج کلمپی KYORITSU 4202
آیا KYORITSU 4202 برای اندازهگیری یک چاه ارت مناسب است؟
خیر. این مدل برای سیستمهای ارت چنداتصالی یا Multi-Earthed طراحی شده است و اندازهگیری یک سیستم ارت منفرد با روش کلمپی آن امکانپذیر نیست.
حداکثر مقاومت قابل اندازهگیری با KYORITSU 4202 چقدر است؟
رنج اندازهگیری مقاومت زمین دستگاه تا 1500 اهم است؛ با این حال طبق مشخصات رسمی، در بازه 600 تا 1580 اهم مقدار نمایش داده میشود ولی دقت آن تضمین نشده است.
آیا KYORITSU 4202 نیاز به میخ و الکترود کمکی دارد؟
در سیستمهای چنداتصالی، برای اندازهگیری کلمپی مقاومت زمین نیازی به الکترودهای کمکی و روش میخکوبی نیست.
قابلیت Bluetooth در KYORITSU 4202 چه کاربردی دارد؟
Bluetooth 5.0 امکان ارتباط بیسیم دستگاه با تجهیزات سازگار را فراهم میکند و برای مشاهده، انتقال و مدیریت دادههای اندازهگیری کاربرد دارد.
حداکثر جریان قابل اندازهگیری با KYORITSU 4202 چقدر است؟
این دستگاه جریان AC را تا رنج 30 آمپر اندازهگیری میکند و از اندازهگیری True RMS برای جریان AC بهره میبرد.
آیا اطلاعات اندازهگیری در حافظه دستگاه ذخیره میشود؟
بله. KYORITSU 4202 قابلیت ذخیره حداکثر 100 داده اندازهگیری را دارد.
دهانه کلمپ KYORITSU 4202 برای چه قطری مناسب است؟
حداکثر قطر هادی قابل اندازهگیری حدود 32 میلیمتر است.
آیا KYORITSU 4202 برای محیطهای دارای نویز مناسب است؟
دستگاه دارای قابلیت بررسی و فیلتر نویز است و در شرایط نویزی بالا علامت مربوط به نویز را نمایش میدهد؛ با این حال اجرای صحیح اندازهگیری و توجه به شرایط شبکه همچنان ضروری است.
ارت سنج کلمپی Bluetooth دار KYORITSU 4202 با ترکیب اندازهگیری مقاومت زمین، اندازهگیری جریان AC، قابلیت True RMS، حافظه داخلی و ارتباط Bluetooth 5.0، گزینهای مناسب برای کارشناسانی است که علاوه بر سرعت اندازهگیری، به ثبت و انتقال اطلاعات نیز نیاز دارند. برای انتخاب دقیق دستگاه، نوع سیستم ارت و شرایط کاری پیش از خرید بررسی شود.
