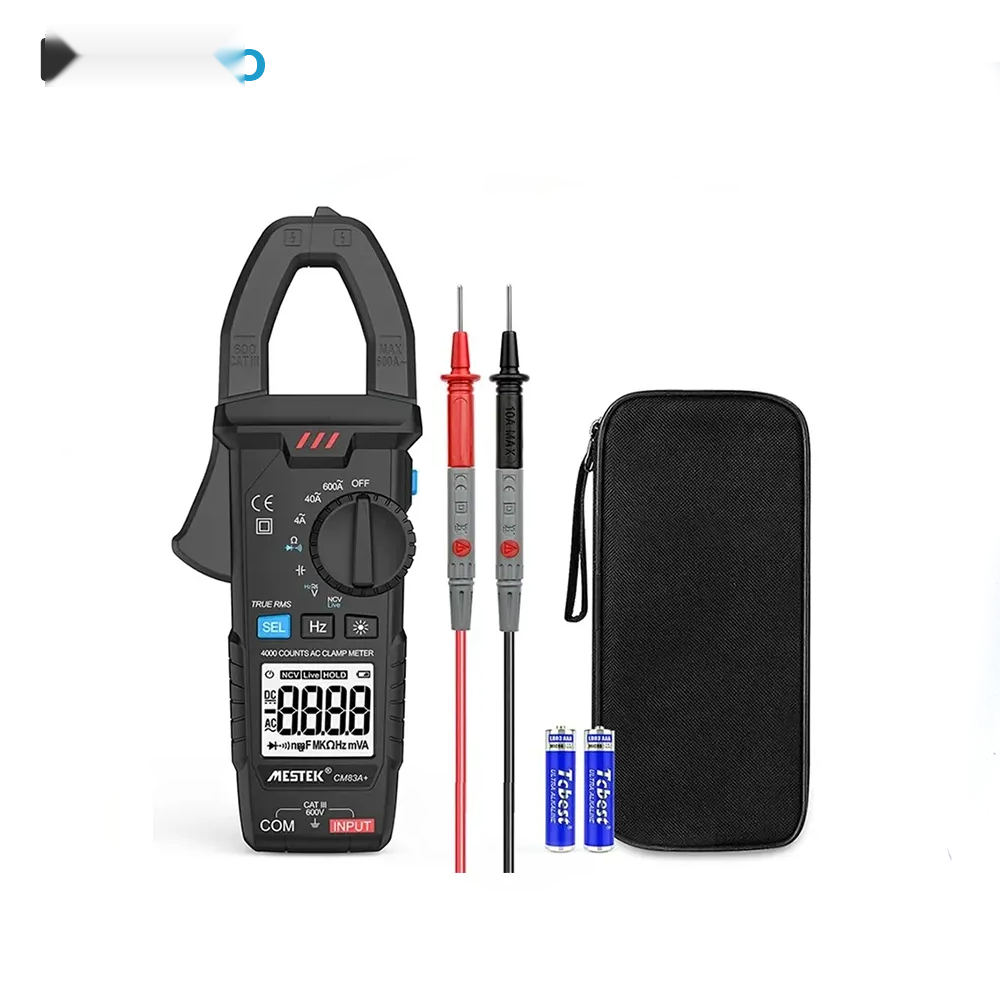

مولتی متر کلمپی مستک مدل MESTEK CM83A PLUS
مولتی متر کلمپی مستک مدل MESTEK CM83A PLUS یک کلمپ آمپرمتر دیجیتال کاربردی و چندمنظوره است که برای اندازه گیری جریان AC، ولتاژ AC/DC، مقاومت و ظرفیت خازنی و همچنین انجام تست دیود و پیوستگی طراحی شده است. این دستگاه با نمایشگر 6000 Counts، قابلیت انتخاب خودکار رنج، تشخیص ولتاژ غیرتماسی (NCV)، نگه داشتن مقدار اندازه گیری شده، نور پس زمینه و چراغ قوه داخلی، گزینه ای مناسب برای برق کاران، تکنسین های تعمیرات، نصابان تجهیزات الکتریکی و کاربران فنی محسوب می شود.
یکی از مهم ترین مزایای MESTEK CM83A PLUS امکان اندازه گیری جریان AC تا 600 آمپر با استفاده از فک کلمپی است. در این روش، برای اندازه گیری جریان لازم نیست سیم حامل جریان را از مدار جدا کنید؛ کافی است فک دستگاه را دور یک هادی قرار دهید تا جریان عبوری اندازه گیری شود. این ویژگی، سرعت عیب یابی و بررسی مدار را در تابلوهای برق، سیستم های تأسیسات، تجهیزات الکتریکی و مدارهای صنعتی افزایش می دهد.
این مدل امکان اندازه گیری ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را نیز فراهم می کند. محدوده اندازه گیری مقاومت در نسخه رسمی این مدل تا 40 مگااهم و محدوده ظرفیت خازنی تا 4 میلی فاراد است. بنابراین CM83A PLUS علاوه بر کاربرد به عنوان آمپرمتر کلمپی، برای بررسی بسیاری از پارامترهای پایه مدارهای الکتریکی نیز قابل استفاده است.
قابلیت NCV یا تشخیص ولتاژ بدون تماس یکی دیگر از امکانات کاربردی این کلمپ متر است. با استفاده از NCV می توان وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی بررسی کرد؛ با این حال NCV صرفاً یک قابلیت تشخیص اولیه است و برای تعیین مقدار دقیق ولتاژ نباید جایگزین اندازه گیری مستقیم شود.
ویژگی های مولتی متر کلمپی مستک MESTEK CM83A PLUS
- اندازه گیری جریان AC تا 600 آمپر با فک کلمپی
- اندازه گیری ولتاژ AC و DC تا 600 ولت
- اندازه گیری مقاومت در محدوده 400 اهم تا 40 مگااهم
- اندازه گیری ظرفیت خازنی از 4 نانوفاراد تا 4 میلی فاراد
- نمایشگر دیجیتال با دقت نمایش 6000 Counts
- قابلیت انتخاب خودکار رنج برای استفاده سریع تر
- قابلیت تشخیص ولتاژ غیرتماسی NCV
- تست دیود و تست پیوستگی با بیزر
- قابلیت Data Hold برای ثابت نگه داشتن مقدار روی نمایشگر
- نور پس زمینه نمایشگر برای خوانایی بهتر در محیط های کم نور
- چراغ قوه داخلی برای کار در فضاهای تاریک
- نشانگر کاهش شارژ باتری
- خاموشی خودکار برای کاهش مصرف باتری
- دهانه فک حدود 32 میلی متر برای دسترسی بهتر به کابل و هادی
- طراحی جمع وجور و مناسب استفاده در محیط های فنی و تعمیراتی
اندازه گیری جریان بدون قطع مدار با CM83A PLUS
ساختار کلمپی MESTEK CM83A PLUS باعث می شود اندازه گیری جریان AC بدون قرار دادن آمپرمتر به صورت سری در مدار انجام شود. در نتیجه، کاربر می تواند جریان یک هادی را بدون باز کردن اتصال آن بررسی کند. برای دستیابی به نتیجه بهتر، فک باید کاملاً بسته باشد و هنگام اندازه گیری جریان، تنها هادی موردنظر داخل فک قرار گیرد؛ قرار دادن همزمان سیم رفت و برگشت یک مدار تک فاز داخل فک می تواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست شود.
کاربردهای مولتی متر کلمپی MESTEK CM83A PLUS
- بررسی جریان مصرفی تجهیزات و مدارهای AC
- عیب یابی تابلوهای برق و مدارهای الکتریکی
- تعمیر و نگهداری تجهیزات برق ساختمان
- بررسی ولتاژ AC و DC در مدارهای الکتریکی
- اندازه گیری مقاومت قطعات و مسیرهای الکتریکی
- بررسی ظرفیت خازن ها در محدوده قابل پشتیبانی دستگاه
- تست دیود و بررسی پیوستگی سیم ها و اتصالات
- شناسایی اولیه وجود ولتاژ AC با قابلیت NCV
- مناسب برای برق کاران، تکنسین های تعمیرات و سرویس کاران
- استفاده در کارگاه، تأسیسات، تعمیرات و سرویس تجهیزات الکتریکی
نمایشگر 6000 عددی و امکانات کاربردی
نمایشگر 6000 Counts امکان نمایش مقادیر اندازه گیری شده را با تفکیک مناسب فراهم می کند. وجود نور پس زمینه نیز مشاهده اعداد را در محیط های کم نور ساده تر می کند. علاوه بر این، چراغ قوه داخلی CM83A PLUS برای کار در تابلوها، فضاهای تأسیساتی و محیط هایی که نور کافی ندارند کاربردی است. قابلیت Data Hold نیز برای زمانی مفید است که کاربر بخواهد مقدار مشاهده شده را برای بررسی یا یادداشت کردن روی نمایشگر ثابت نگه دارد.
مشخصات فنی مولتی متر کلمپی مستک مدل MESTEK CM83A PLUS
نوع دستگاه
مولتی متر کلمپی دیجیتال / Clamp Meter
دقت اندازه گیری جریان AC
±(2.5% + 5) در رنج های پایین و ±(3.0% + 6) در رنج 600A
ولتاژ DC
400mV / 4V / 40V / 400V / 600V
ولتاژ AC
400mV / 4V / 40V / 600V
مقاومت
400Ω / 4kΩ / 40kΩ / 400kΩ / 4MΩ / 40MΩ
ظرفیت خازنی
4nF / 40nF / 400nF / 4μF / 40μF / 400μF / 4mF
دقت ظرفیت خازنی
±(3.5% + 5)
تست پیوستگی
دارد؛ بیزر در مقاومت کمتر از 30Ω
NCV
تشخیص ولتاژ AC بدون تماس
نمایشگر
LCD، حداکثر 6000 Counts
نشانگر باتری ضعیف
فعال شدن در ولتاژ کمتر از حدود 2.4V
منبع تغذیه
2 عدد باتری 1.5V AAA
ابعاد
200 × 75 × 30 میلی متر
سطح ایمنی
EN61010-2-032، CAT III 600V
اقلام همراه
پراب تست، کیف حمل، باتری، دفترچه راهنما و جعبه
جدول مشخصات فنی مولتی متر کلمپی مستک مدل MESTEK CM83A PLUS
| نوع دستگاه |
مولتی متر کلمپی دیجیتال / Clamp Meter |
| جریان AC |
4A / 40A / 600A |
| دقت جریان AC |
±(2.5% + 5) و ±(3.0% + 6) در رنج 600A |
| ولتاژ DC |
400mV / 4V / 40V / 400V / 600V |
| ولتاژ AC |
400mV / 4V / 40V / 600V |
| مقاومت |
400Ω تا 40MΩ |
| ظرفیت خازنی |
4nF تا 4mF |
| تست پیوستگی |
دارد؛ بیزر کمتر از 30Ω |
| تست دیود |
دارد |
| Data Hold |
دارد |
| Auto Range |
دارد |
| NCV |
دارد |
| نور پس زمینه |
دارد |
| چراغ قوه |
دارد |
| نمایشگر |
LCD با 6000 Counts |
| دهانه فک |
32 میلی متر |
| باتری |
2 عدد AAA با ولتاژ 1.5V |
| ابعاد |
200 × 75 × 30 میلی متر |
| وزن |
حدود 226 گرم |
| استاندارد ایمنی |
EN61010-2-032، CAT III 600V |
سوالات متداول درباره MESTEK CM83A PLUS
آیا MESTEK CM83A PLUS جریان DC را اندازه گیری می کند؟
خیر. طبق مشخصات رسمی سازنده، اندازه گیری جریان این مدل برای جریان AC تا 600 آمپر در نظر گرفته شده است و برای اندازه گیری جریان DC با کلمپ مناسب نیست. در مقابل، ولتاژ AC و DC تا 600 ولت قابل اندازه گیری است.
حداکثر جریان قابل اندازه گیری با کلمپ CM83A PLUS چقدر است؟
حداکثر جریان AC قابل اندازه گیری توسط فک کلمپی این دستگاه 600 آمپر است. رنج های جریان شامل 4، 40 و 600 آمپر هستند.
آیا برای اندازه گیری جریان باید مدار را قطع کرد؟
خیر. یکی از مزیت های اصلی کلمپ متر این است که جریان AC از طریق فک دستگاه و بدون قرار دادن مستقیم آمپرمتر به صورت سری در مدار اندازه گیری می شود. برای اندازه گیری صحیح باید فقط هادی موردنظر داخل فک قرار گیرد.
آیا CM83A PLUS قابلیت True RMS دارد؟
در صفحه رسمی فعلی MESTEK برای مدل CM83A+ قابلیت True RMS به عنوان یکی از مشخصات این مدل درج نشده است؛ بنابراین نباید True RMS را به عنوان ویژگی قطعی این مدل تبلیغ کرد. مدل های دیگری از سری کلمپ مترهای MESTEK مانند CM83B و CM83E این قابلیت را دارند.
دهانه فک MESTEK CM83A PLUS چند میلی متر است؟
طبق مشخصات رسمی سازنده، دهانه فک این مدل 32 میلی متر است.
آیا این کلمپ متر برای اندازه گیری ولتاژ مناسب است؟
بله. CM83A PLUS قابلیت اندازه گیری ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را دارد و از چند رنج ولتاژی برای اندازه گیری دقیق تر پشتیبانی می کند.
قابلیت NCV در این مولتی متر چه کاربردی دارد؟
NCV یا تشخیص ولتاژ بدون تماس برای بررسی اولیه وجود میدان الکتریکی ناشی از ولتاژ AC کاربرد دارد. این قابلیت می تواند برای شناسایی سریع سیم یا نقطه دارای ولتاژ مفید باشد، اما نباید به تنهایی به عنوان تأیید قطعی بی برق بودن مدار استفاده شود.
آیا CM83A PLUS تست خازن و دیود دارد؟
بله. این مدل علاوه بر اندازه گیری ظرفیت خازنی تا 4 میلی فاراد، دارای تست دیود و تست پیوستگی صوتی نیز هست.
منبع تغذیه MESTEK CM83A PLUS چیست؟
این دستگاه با دو عدد باتری AAA یک و نیم ولتی کار می کند. سازنده همچنین نشانگر کاهش شارژ باتری را برای دستگاه در نظر گرفته است.
جمع بندی
مولتی متر کلمپی مستک مدل MESTEK CM83A PLUS انتخابی کاربردی برای کاربرانی است که به یک کلمپ متر دیجیتال برای اندازه گیری جریان AC تا 600 آمپر، ولتاژ AC/DC تا 600 ولت، مقاومت، ظرفیت خازنی و تست های پایه الکتریکی نیاز دارند. نمایشگر 6000 Counts، فک 32 میلی متری، قابلیت NCV، تست دیود و پیوستگی، Data Hold، نور پس زمینه و چراغ قوه داخلی، این مدل را برای تعمیرات و عیب یابی روزمره برق ساختمان، تجهیزات الکتریکی و کاربردهای فنی به گزینه ای کارآمد تبدیل کرده است.
