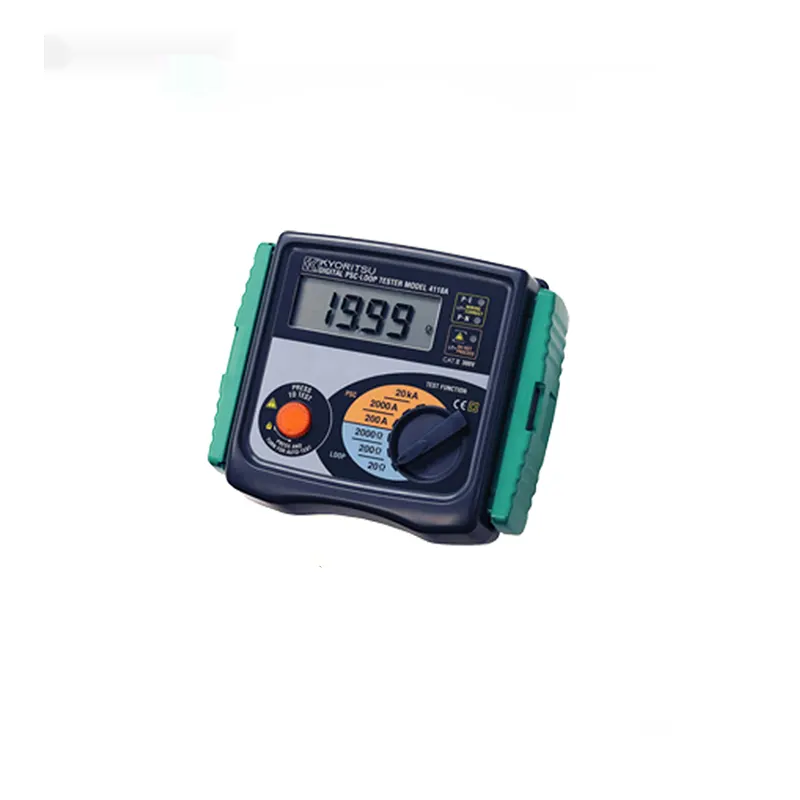

لوپ تستر دیجیتال کیوریتسو مدل KYORITSU KEW 4118A
لوپ تستر دیجیتال کیوریتسو مدل KYORITSU KEW 4118A یک دستگاه تخصصی برای اندازهگیری امپدانس حلقه اتصال کوتاه، جریان اتصال کوتاه احتمالی و بررسی وضعیت سیمکشی مدارهای الکتریکی است. این تستر برای برقکاران، تکنسینهای تأسیسات، مهندسان برق و متخصصان تست و بازرسی سیستمهای الکتریکی طراحی شده و امکان انجام تستهای موردنیاز مدارهای حفاظتی را با سرعت و دقت مناسب فراهم میکند.
یکی از مهمترین قابلیتهای KYORITSU 4118A اندازهگیری امپدانس حلقه در سه محدوده 20، 200 و 2000 اهم است. در محدوده 2000 اهم، دستگاه از جریان تست پایین 15 میلیآمپر استفاده میکند که برای انجام تست در مدارهای مجهز به RCD با جریان تفاضلی نامی 30 میلیآمپر مناسب است و احتمال عملکرد ناخواسته RCD را کاهش میدهد.
اندازهگیری امپدانس حلقه و جریان اتصال کوتاه با KYORITSU 4118A
امپدانس حلقه یکی از پارامترهای مهم در ارزیابی مدارهای حفاظتی تأسیسات الکتریکی است. لوپ تستر کیوریتسو 4118A با اعمال جریان تست مشخص، امپدانس مسیر حلقه را اندازهگیری میکند و نتیجه را روی نمایشگر نشان میدهد. این اطلاعات میتواند برای بررسی شرایط مدار و ارزیابی مسیر جریان خطا مورد استفاده قرار گیرد.
این دستگاه علاوه بر اندازهگیری Loop Impedance، قابلیت محاسبه و نمایش PSC یا جریان اتصال کوتاه احتمالی را نیز دارد. محدودههای اندازهگیری PSC شامل 200 آمپر، 2000 آمپر و 20 کیلوآمپر است و به کاربر امکان میدهد وضعیت احتمالی جریان خطا را در مدار بررسی کند.
جریان تست پایین 15 میلیآمپر برای مدارهای مجهز به RCD
یکی از ویژگیهای کاربردی KYORITSU KEW 4118A، استفاده از جریان تست 15mA در محدوده 2000Ω است. این روش برای کاهش احتمال تحریک ناخواسته RCDهای 30mA طراحی شده است. به همین دلیل این مدل میتواند برای بررسی مدارهایی که دارای حفاظت نشتی جریان هستند، کاربرد مناسبی داشته باشد.
بررسی وضعیت سیمکشی با سه چراغ LED
لوپ تستر دیجیتال کیوریتسو مدل 4118A به سه نشانگر LED مجهز است که وضعیت سیمکشی پریز را نمایش میدهند. این قابلیت به کاربر کمک میکند وضعیت اتصال فاز، نول و ارت را بهصورت سریع بررسی کرده و مشکلات احتمالی سیمکشی را پیش از انجام تستهای اصلی شناسایی کند.
رزولوشن مناسب برای اندازهگیری امپدانسهای پایین
یکی دیگر از مزایای لوپ تستر KYORITSU 4118A امکان نمایش مقادیر پایین امپدانس با رزولوشن 0.01 اهم است. این ویژگی باعث میشود تغییرات کوچک در امپدانس حلقه نیز قابل مشاهده باشد و دستگاه برای تست و بررسی دقیق مدارهای الکتریکی کاربرد داشته باشد.
طراحی مقاوم و مناسب استفاده در محیطهای کاری
بدنه این لوپ تستر با طراحی مناسب برای استفادههای میدانی ساخته شده و دارای درجه حفاظت IP54 است. این سطح حفاظت، مقاومت دستگاه را در برابر نفوذ گردوغبار و پاشش آب افزایش میدهد. وزن حدود 750 گرم و ابعاد جمعوجور نیز حمل و استفاده از دستگاه را در پروژههای ساختمانی و صنعتی آسان میکند.
کاربردهای لوپ تستر KYORITSU KEW 4118A
- اندازهگیری امپدانس حلقه اتصال کوتاه
- اندازهگیری جریان اتصال کوتاه احتمالی PSC
- بررسی مسیرهای L-N و L-PE
- بررسی وضعیت سیمکشی پریزهای برق
- تست مدارهای دارای RCD
- بازرسی تأسیسات الکتریکی ساختمان
- تست و عیبیابی مدارهای برق صنعتی و تجاری
- ارزیابی شرایط مسیر جریان خطا و مدار حفاظتی
ویژگیهای مهم لوپ تستر دیجیتال کیوریتسو KEW 4118A
- اندازهگیری امپدانس حلقه در محدوده 20 تا 2000 اهم
- جریان تست پایین 15 میلیآمپر در رنج 2000 اهم
- اندازهگیری جریان اتصال کوتاه احتمالی تا 20kA
- رزولوشن 0.01 اهم برای امپدانسهای پایین
- سه چراغ LED برای بررسی وضعیت سیمکشی
- نمایشگر دیجیتال بزرگ و خوانا
- قابلیت اندازهگیری ولتاژ مدار
- حفاظت IP54 در برابر گردوغبار و پاشش آب
- طراحی سبک و قابل حمل
مشخصات فنی لوپ تستر دیجیتال کیوریتسو مدل KYORITSU KEW 4118A
| مشخصه | مشخصات |
|---|
| برند |
KYORITSU / کیوریتسو |
| مدل |
KEW 4118A |
| نوع دستگاه |
لوپ تستر دیجیتال / Loop Tester |
| محدوده امپدانس حلقه |
20Ω، 200Ω و 2000Ω |
| جریان تست رنج 20Ω |
25A |
| جریان تست رنج 200Ω |
حدود 2.3A |
| جریان تست رنج 2000Ω |
15mA |
| محدوده PSC |
200A، 2000A و 20kA |
| رزولوشن امپدانس |
0.01Ω |
| محدوده ولتاژ |
110 تا 260V AC |
| بررسی سیمکشی |
سه نشانگر LED |
| درجه حفاظت |
IP54 |
| رده ایمنی |
CAT III 300V |
| ابعاد |
167 × 186 × 89 میلیمتر |
| وزن |
حدود 750 گرم |
| نمایشگر |
دیجیتال با نمایش خوانا |
تفاوت لوپ تستر با مولتیمتر
مولتیمتر برای اندازهگیری عمومی پارامترهایی مانند ولتاژ، جریان و مقاومت استفاده میشود، در حالی که لوپ تستر بهطور تخصصی برای بررسی امپدانس حلقه خطا و جریان اتصال کوتاه احتمالی در تأسیسات الکتریکی طراحی شده است. بنابراین زمانی که هدف، بررسی مسیر خطا و شرایط مدار حفاظتی باشد، استفاده از لوپ تستر تخصصی مانند KYORITSU KEW 4118A گزینه مناسبتری است.
سوالات متداول درباره لوپ تستر کیوریتسو KEW 4118A
لوپ تستر KYORITSU 4118A چه چیزی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری امپدانس حلقه اتصال کوتاه، جریان اتصال کوتاه احتمالی PSC و بررسی وضعیت سیمکشی مدارهای برق استفاده میشود.
محدوده اندازهگیری Loop در KEW 4118A چقدر است؟
این مدل دارای سه محدوده 20، 200 و 2000 اهم برای اندازهگیری امپدانس حلقه است.
آیا KYORITSU 4118A برای مدارهای دارای RCD مناسب است؟
بله. در محدوده 2000 اهم از جریان تست پایین 15 میلیآمپر استفاده میشود که احتمال عملکرد ناخواسته RCDهای 30 میلیآمپر را کاهش میدهد.
حداکثر PSC قابل اندازهگیری توسط این دستگاه چقدر است؟
محدوده اندازهگیری جریان اتصال کوتاه احتمالی PSC در این مدل تا 20 کیلوآمپر است.
آیا این دستگاه وضعیت سیمکشی پریز را بررسی میکند؟
بله. سه چراغ LED برای بررسی وضعیت سیمکشی پریز و تشخیص وضعیت اتصالات در نظر گرفته شده است.
درجه حفاظت لوپ تستر KEW 4118A چقدر است؟
این دستگاه دارای درجه حفاظت IP54 است و برای استفاده در محیطهای کاری و پروژههای میدانی طراحی شده است.
رزولوشن اندازهگیری امپدانس این لوپ تستر چقدر است؟
رزولوشن اندازهگیری امپدانسهای پایین در این مدل 0.01 اهم است.
در مجموع، لوپ تستر دیجیتال کیوریتسو مدل KYORITSU KEW 4118A ابزاری تخصصی برای تست امپدانس حلقه، اندازهگیری جریان اتصال کوتاه احتمالی و بررسی وضعیت سیمکشی تأسیسات الکتریکی است. قابلیت تست با جریان پایین 15mA، سه محدوده اندازهگیری Loop، نمایش PSC تا 20kA، رزولوشن 0.01Ω، نشانگرهای LED و بدنه مقاوم با درجه حفاظت IP54، این دستگاه را به گزینهای کاربردی برای تکنسینها و متخصصان تست سیستمهای الکتریکی تبدیل کرده است.
