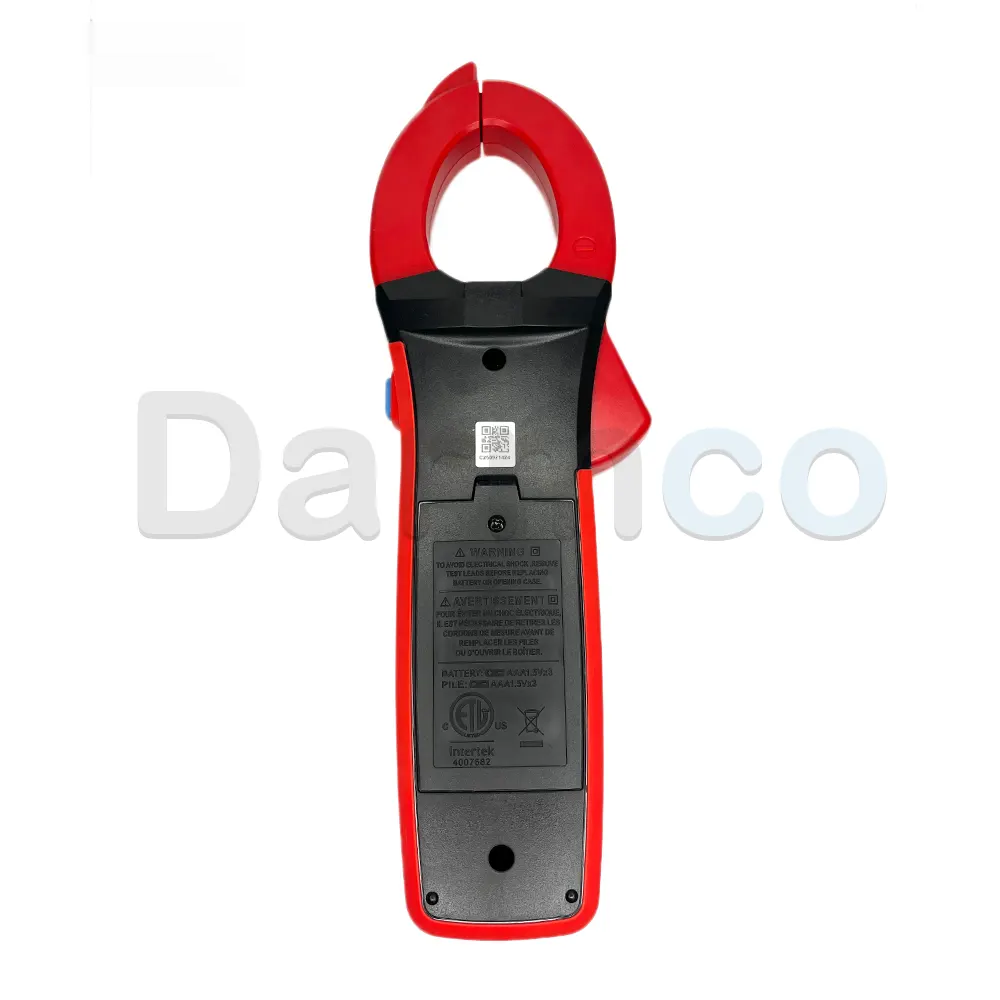

مولتی متر کلمپی ۱۰۰۰ آمپر یونیتی UNI-T UT207B یک مولتیمتر کلمپی حرفهای و چندمنظوره برای اندازهگیری جریان، ولتاژ و پارامترهای مختلف الکتریکی در سیستمهای برق و الکترونیک است. این مدل با قابلیت اندازهگیری جریان AC و DC تا ۱۰۰۰ آمپر، فناوری True RMS، رنج خودکار و دستی و دهانه کلمپ ۴۲ میلیمتری، گزینهای کاربردی برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی، تابلوکاران و متخصصان عیبیابی سیستمهای الکتریکی محسوب میشود.
یکی از مهمترین مزیتهای UNI-T UT207B امکان اندازهگیری جریان بدون نیاز به قطع کردن مدار است. کاربر میتواند هادی موردنظر را داخل فک کلمپ قرار داده و جریان عبوری را اندازهگیری کند. این ویژگی در زمان عیبیابی تابلوهای برق، موتورهای الکتریکی، سیستمهای توزیع برق و تجهیزات صنعتی، سرعت و ایمنی کار را افزایش میدهد.
UT207B علاوه بر اندازهگیری جریان AC و DC، امکان اندازهگیری ولتاژ AC/DC تا ۱۰۰۰ ولت، مقاومت، ظرفیت خازنی، فرکانس، Duty Cycle، تست دیود و تست پیوستگی مدار را نیز فراهم میکند. همچنین قابلیتهایی مانند اندازهگیری جریان هجومی، فیلتر پایینگذر LPF، ورودی امپدانس پایین LoZ، تشخیص ولتاژ بدون تماس NCV، نگهداری داده، اندازهگیری حداقل و حداکثر، حالت نسبی، نور پسزمینه و چراغقوه در اختیار کاربر قرار میگیرد.
مولتی متر کلمپی UNI-T UT207B چه کاربردی دارد؟
مولتی متر کلمپی UT207B برای اندازهگیری و بررسی پارامترهای الکتریکی در محیطهای مختلف طراحی شده است. مهمترین کاربرد این دستگاه، اندازهگیری جریان AC و DC بدون نیاز به باز کردن مدار است؛ بنابراین در بسیاری از پروژههای تعمیر، نگهداری و عیبیابی میتوان از آن استفاده کرد.
- اندازهگیری جریان AC و DC تجهیزات و مدارهای الکتریکی
- بررسی جریان مصرفی موتورهای الکتریکی
- عیبیابی تابلوهای برق صنعتی
- بررسی مدارهای توزیع و تأسیسات الکتریکی
- اندازهگیری ولتاژ AC و DC
- بررسی مقاومت و پیوستگی سیمها و مدارها
- تست دیود و قطعات الکترونیکی
- اندازهگیری ظرفیت خازن
- اندازهگیری فرکانس و Duty Cycle
- بررسی جریان راهاندازی و جریان هجومی تجهیزات
- عیبیابی تجهیزات دارای درایو و اینورتر با استفاده از LPF
اندازهگیری جریان AC و DC تا ۱۰۰۰ آمپر
مهمترین ویژگی UNI-T UT207B قابلیت اندازهگیری جریان متناوب و مستقیم تا ۱۰۰۰A است. این دستگاه برای جریان DC نیز طراحی شده و در رنجهای ۶۰، ۶۰۰ و ۱۰۰۰ آمپر اندازهگیری انجام میدهد. دقت اندازهگیری جریان DC برابر با ±(2.0%+5) اعلام شده است.
در اندازهگیری جریان AC، رنج ۶۰ آمپر دارای دقت ±(2.0%+9) و رنجهای ۶۰۰ و ۱۰۰۰ آمپر دارای دقت ±(2.0%+5) هستند. پاسخ فرکانسی اندازهگیری جریان AC نیز در محدوده ۴۰ تا ۴۰۰ هرتز قرار دارد.
فناوری True RMS در UT207B
یکی از قابلیتهای مهم این مولتی متر کلمپی، استفاده از فناوری True RMS است. این فناوری برای اندازهگیری سیگنالهای AC که شکل موج آنها کاملاً سینوسی نیست، اهمیت زیادی دارد. در محیطهای صنعتی که ممکن است با بارهای الکترونیکی، درایوها، منابع تغذیه و تجهیزات دارای شکل موج غیرسینوسی مواجه شوید، True RMS میتواند در ارزیابی مقدار مؤثر سیگنال AC کاربرد زیادی داشته باشد.
اندازهگیری جریان هجومی Inrush
UNI-T UT207B قابلیت اندازهگیری جریان هجومی یا Inrush Current را نیز دارد. جریان راهاندازی برخی تجهیزات مانند موتورهای الکتریکی و بارهای القایی در لحظه شروع به کار میتواند بهطور قابل توجهی بیشتر از جریان عادی باشد. قابلیت Inrush به تکنسین کمک میکند این جریان اولیه را بررسی و در فرآیند عیبیابی یا ارزیابی عملکرد تجهیزات استفاده کند.
فک کلمپی با دهانه ۴۲ میلیمتر
فک کلمپی این مدل دارای دهانه ۴۲ میلیمتر است. این اندازه امکان قرارگیری بسیاری از کابلها و هادیهای مورد استفاده در تجهیزات برق و تابلوهای صنعتی را فراهم میکند. اندازهگیری جریان با استفاده از کلمپ باعث میشود در بسیاری از موارد نیازی به جدا کردن یا قطع کردن سیم از مدار نباشد.
اندازهگیری ولتاژ AC و DC تا ۱۰۰۰ ولت
UT207B علاوه بر قابلیت کلمپی، یک مولتیمتر کامل نیز محسوب میشود و امکان اندازهگیری ولتاژ AC و DC تا ۱۰۰۰V را دارد. برای ولتاژ DC، محدودههای اندازهگیری از ۶۰۰ میلیولت تا ۱۰۰۰ ولت ارائه شده و برای ولتاژ AC نیز رنجهایی تا ۱۰۰۰ ولت در نظر گرفته شده است.
دقت اندازهگیری ولتاژ DC در رنجهای اصلی تا ۱۰۰۰ ولت برابر با ±(0.5%+5) و دقت ولتاژ AC در رنجهای ۶۰، ۶۰۰ و ۱۰۰۰ ولت برابر با ±(1.0%+8) است.
فیلتر پایینگذر LPF برای اندازهگیری ولتاژ
وجود Low Pass Filter یا LPF یکی دیگر از قابلیتهای کاربردی این مدل است. فیلتر پایینگذر برای اندازهگیری ولتاژ در شرایطی که نویز و مؤلفههای فرکانس بالا وجود دارند، کاربرد دارد و میتواند در بررسی خروجی تجهیزات دارای اینورتر و درایو مفید باشد. UT207B برای LPF ACV در رنجهای ۶۰۰ و ۱۰۰۰ ولت مشخصات اندازهگیری جداگانه دارد.
قابلیت LoZ برای کاهش خطای ولتاژهای القایی
مولتی متر کلمپی UNI-T UT207B از حالت LoZ ACV یا ورودی با امپدانس پایین نیز پشتیبانی میکند. این قابلیت در شرایطی که احتمال وجود ولتاژهای القایی یا اصطلاحاً ولتاژهای کاذب وجود دارد، میتواند برای بررسی دقیقتر وضعیت مدار مورد استفاده قرار گیرد.
تشخیص ولتاژ بدون تماس NCV
قابلیت NCV یا تشخیص ولتاژ بدون تماس به کاربر اجازه میدهد بدون اتصال مستقیم پراب به هادی، وجود میدان الکتریکی ناشی از ولتاژ AC را بررسی کند. این قابلیت برای بررسی اولیه سیمها و تجهیزات بسیار کاربردی است؛ با این حال NCV نباید جایگزین روشهای استاندارد اندازهگیری و تأیید بیبرقی مدار شود.
نمایشگر ۶۰۰۰ کانت و نمودار میلهای
UT207B به نمایشگر LCD با ظرفیت ۶۰۰۰ شمارش مجهز شده است. همچنین یک نمودار میلهای ۳۱ قسمتی برای نمایش روند تغییرات مقدار اندازهگیریشده در اختیار کاربر قرار دارد. نور پسزمینه نمایشگر نیز امکان مشاهده اطلاعات در محیطهای کمنور را سادهتر میکند.
اندازهگیری مقاومت، ظرفیت خازن و فرکانس
این دستگاه فقط برای اندازهگیری جریان و ولتاژ نیست و مجموعهای از قابلیتهای رایج مولتیمترهای حرفهای را نیز ارائه میکند. محدوده اندازهگیری مقاومت تا ۶۰ مگااهم، ظرفیت خازنی تا ۶۰ میلیفاراد و فرکانس در حالت ولتاژ پایین از ۱۰ هرتز تا ۱ مگاهرتز است.
محدوده اندازهگیری Duty Cycle نیز بین ۱۰ تا ۹۰ درصد قرار دارد. دقت و رنجهای هر تابع در جدول مشخصات فنی درج شدهاند.
امکانات و قابلیتهای کاربردی
- True RMS برای اندازهگیری AC
- اندازهگیری جریان AC/DC تا ۱۰۰۰ آمپر
- اندازهگیری جریان هجومی Inrush
- اندازهگیری ولتاژ AC/DC تا ۱۰۰۰ ولت
- رنج خودکار و دستی
- تشخیص ولتاژ بدون تماس NCV
- فیلتر پایینگذر LPF
- حالت ورودی کمامپدانس LoZ
- تست مقاومت
- تست ظرفیت خازنی
- اندازهگیری فرکانس
- اندازهگیری Duty Cycle
- تست دیود
- تست پیوستگی مدار همراه با بوق
- حالت Data Hold برای ثابت نگه داشتن مقدار نمایش دادهشده
- حالت MAX/MIN
- حالت REL یا اندازهگیری نسبی
- Zero برای تنظیم صفر در اندازهگیری جریان
- نور پسزمینه LCD
- چراغقوه داخلی
- خاموشی خودکار
- نمایش کمبود باتری
- هشدار ولتاژ بالا
- حفاظت اضافهبار در ورودیها
مشخصات فنی مولتی متر کلمپی UNI-T UT207B
| مشخصه | مقدار |
|---|
| مدل |
UNI-T UT207B |
| نوع دستگاه |
مولتی متر کلمپی دیجیتال |
| فناوری اندازهگیری |
True RMS |
| جریان DC |
۶۰A / ۶۰۰A / ۱۰۰۰A |
| دقت جریان DC |
±(2.0%+5) |
| جریان AC |
۶۰A / ۶۰۰A / ۱۰۰۰A |
| دقت جریان AC |
±(2.0%+9) در ۶۰A و ±(2.0%+5) در ۶۰۰A/۱۰۰۰A |
| پاسخ فرکانسی جریان AC |
۴۰Hz تا ۴۰۰Hz |
| جریان هجومی |
۶۰A / ۶۰۰A / ۱۰۰۰A |
| دقت Inrush |
±(10.0%+10) |
| ولتاژ DC |
۶۰۰mV / ۶V / ۶۰V / ۶۰۰V / ۱۰۰۰V |
| دقت ولتاژ DC |
تا ±(0.5%+5) در رنجهای اصلی |
| ولتاژ AC |
۶V / ۶۰V / ۶۰۰V / ۱۰۰۰V |
| دقت ولتاژ AC |
تا ±(1.0%+8) در رنجهای ۶۰ تا ۱۰۰۰V |
| فرکانس AC |
۴۰Hz تا ۴۰۰Hz |
| مقاومت |
۶۰۰Ω تا ۶۰MΩ |
| ظرفیت خازنی |
۶۰nF تا ۶۰mF |
| فرکانس ولتاژ پایین |
۱۰Hz تا ۱MHz |
| Duty Cycle |
۱۰٪ تا ۹۰٪ |
| دهانه فک کلمپ |
۴۲ میلیمتر |
| تعداد شمارش نمایشگر |
۶۰۰۰ Count |
| نمودار میلهای |
۳۱ Segment |
| NCV |
دارد |
| LPF |
دارد |
| LoZ |
دارد |
| True RMS |
دارد |
| تست دیود |
دارد |
| تست پیوستگی |
دارد |
| Data Hold |
دارد |
| MAX/MIN |
دارد |
| REL |
دارد |
| نور پسزمینه |
دارد |
| چراغقوه |
دارد |
| خاموشی خودکار |
دارد |
| رده ایمنی |
CAT III 1000V / CAT IV 600V |
| درجه حفاظت |
IP40 |
| تغذیه |
۳ عدد باتری AAA با ولتاژ ۱.۵V |
| ابعاد نمایشگر |
۴۳ × ۴۵ میلیمتر |
| وزن خالص |
حدود ۴۲۰ گرم بدون باتری |
| ابعاد دستگاه |
۲۷۲ × ۸۱ × ۴۳.۵ میلیمتر |
| رنگ |
قرمز و خاکستری |
مشخصات فنی فوق بر اساس اطلاعات منتشرشده توسط سازنده تهیه شده است. برای جریان DC، قابلیت True RMS، دهانه ۴۲ میلیمتری، ردههای ایمنی و سایر مشخصات، اطلاعات صفحه رسمی محصول ملاک قرار گرفته است.
رده ایمنی CAT III 1000V و CAT IV 600V
یکی از مشخصات مهم UT207B، برخورداری از رده ایمنی CAT III 1000V / CAT IV 600V است. این طبقهبندی نشان میدهد دستگاه برای استفاده در محیطهای الکتریکی مشخص و تحت شرایط تعیینشده توسط سازنده طراحی شده است. همچنین دستگاه دارای حفاظت در برابر اضافهبار و هشدار ولتاژ بالا است.
با وجود این ردهبندی، هنگام اندازهگیری مدارهای برق باید همواره دستورالعملهای ایمنی، محدوده مجاز دستگاه، وضعیت سلامت پرابها و شرایط محیط کار رعایت شود. رده CAT به معنای ایمن بودن دستگاه برای هر شرایطی نیست و نحوه استفاده صحیح اهمیت اساسی دارد.
قابلیت اتصال پراب جریان انعطافپذیر
در صورت استفاده از پراب جریان انعطافپذیر سازگار، محدوده اندازهگیری جریان AC این سیستم میتواند تا ۳۰۰۰ آمپر افزایش پیدا کند. این قابلیت بهصورت آپشنال ارائه شده و نباید با ظرفیت مستقیم فک داخلی UT207B یعنی ۱۰۰۰ آمپر اشتباه گرفته شود.

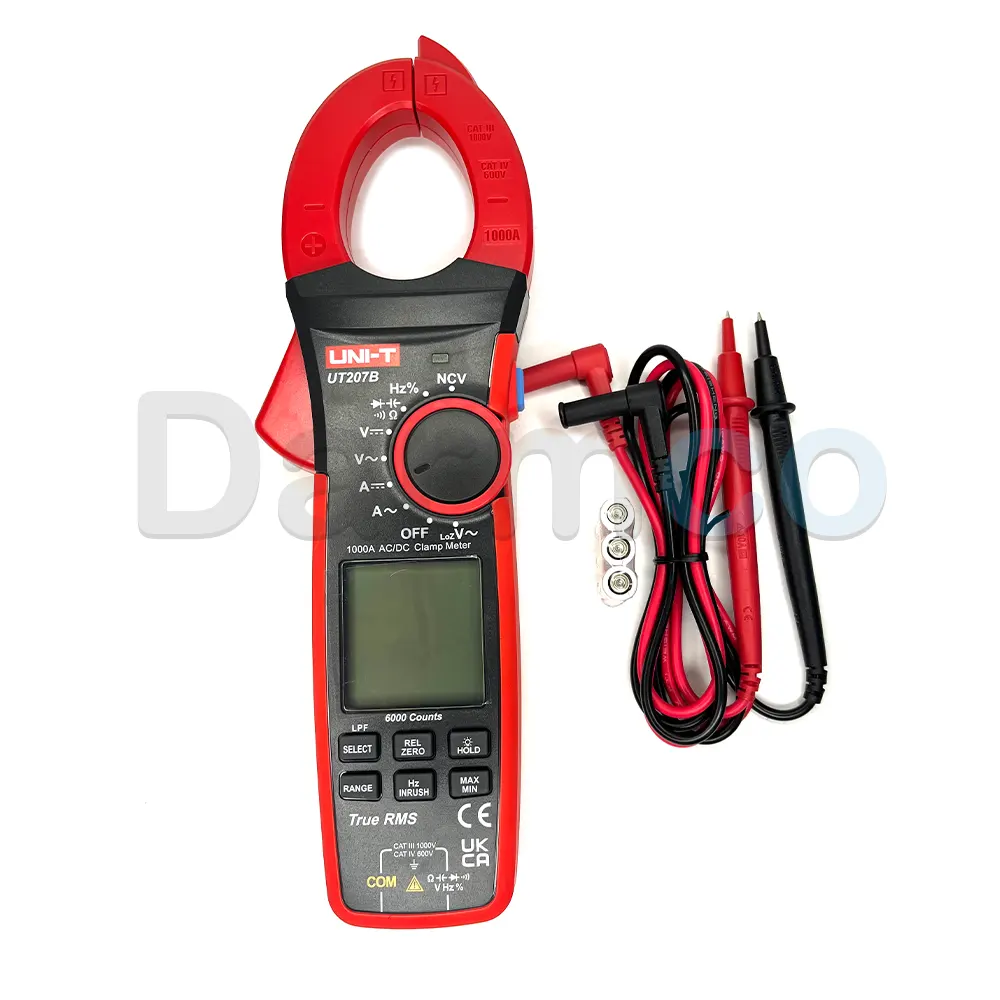

محتویات استاندارد بستهبندی
طبق اطلاعات رسمی سازنده، اقلام استاندارد همراه دستگاه شامل پرابهای تست و باتری است. بستهبندی استاندارد نیز شامل جعبه، کیف پارچهای، دفترچه راهنما و برگه گارانتی عنوان شده است. محتویات بسته ممکن است بسته به بازار عرضه یا نسخه محصول متفاوت باشد؛ بنابراین هنگام خرید، اقلام موجود در بستهبندی فروشنده را بررسی کنید.
مزایای خرید مولتی متر کلمپی UNI-T UT207B
- اندازهگیری جریان AC و DC تا ۱۰۰۰ آمپر
- امکان اندازهگیری جریان بدون قطع مدار
- True RMS برای اندازهگیری دقیقتر سیگنالهای AC
- اندازهگیری ولتاژ AC/DC تا ۱۰۰۰ ولت
- قابلیت اندازهگیری جریان هجومی موتور و تجهیزات
- دهانه کلمپ ۴۲ میلیمتری
- قابلیت LPF و LoZ برای کاربردهای تخصصیتر
- پشتیبانی از NCV
- اندازهگیری مقاومت، خازن، فرکانس و Duty Cycle
- نمایشگر ۶۰۰۰ کانت با نور پسزمینه
- طراحی قابل حمل با وزن حدود ۴۲۰ گرم بدون باتری
- رده ایمنی CAT III 1000V / CAT IV 600V
چه کسانی به UNI-T UT207B نیاز دارند؟
اگر به دنبال یک مولتی متر کلمپی ۱۰۰۰ آمپر هستید که علاوه بر جریان AC، جریان DC را نیز اندازهگیری کند، UT207B یکی از گزینههای کاربردی در این رده است. این مدل برای برقکاران صنعتی، تکنسینهای تعمیر و نگهداری، متخصصان تأسیسات برق، تابلوکاران، تعمیرکاران موتور و تجهیزات الکتریکی و افرادی که به اندازهگیری جریان بالا نیاز دارند، طراحی شده است.
ترکیب جریانسنجی کلمپی، True RMS، اندازهگیری ولتاژ تا ۱۰۰۰ ولت، Inrush، LPF، LoZ و قابلیتهای متداول مولتیمتر باعث میشود UT207B بتواند بخش قابل توجهی از نیازهای اندازهگیری روزمره و تخصصی برق را با یک دستگاه پوشش دهد.
سوالات متداول درباره مولتی متر کلمپی UNI-T UT207B
مولتی متر UNI-T UT207B چند آمپر را اندازهگیری میکند؟
UT207B قابلیت اندازهگیری جریان AC و DC تا ۱۰۰۰ آمپر را دارد. رنجهای جریان آن شامل ۶۰، ۶۰۰ و ۱۰۰۰ آمپر است.
آیا UT207B جریان DC را اندازهگیری میکند؟
بله. برخلاف مدلهایی که فقط جریان AC را بهصورت کلمپی اندازهگیری میکنند، UT207B قابلیت اندازهگیری جریان DC تا ۱۰۰۰ آمپر را نیز دارد.
آیا UNI-T UT207B True RMS است؟
بله، UT207B از فناوری True RMS پشتیبانی میکند و برای اندازهگیری جریان و ولتاژ AC طراحی شده است.
دهانه کلمپ UT207B چقدر است؟
دهانه فک کلمپ این مدل ۴۲ میلیمتر است.
حداکثر ولتاژ قابل اندازهگیری با UT207B چقدر است؟
این مولتی متر کلمپی امکان اندازهگیری ولتاژ AC و DC تا ۱۰۰۰ ولت را دارد.
آیا UT207B جریان هجومی را اندازهگیری میکند؟
بله. این دستگاه دارای حالت Inrush Current برای اندازهگیری جریان هجومی AC است و این قابلیت در رنجهای ۶۰، ۶۰۰ و ۱۰۰۰ آمپر ارائه شده است.
آیا UT207B قابلیت NCV دارد؟
بله. تشخیص ولتاژ بدون تماس یا NCV یکی از قابلیتهای این مدل است و برای بررسی اولیه وجود ولتاژ AC کاربرد دارد.
آیا این مدل برای اندازهگیری خروجی اینورتر مناسب است؟
UT207B دارای فیلتر پایینگذر LPF است که برای اندازهگیری ولتاژ در برخی کاربردهای مرتبط با اینورتر و درایو در نظر گرفته شده است. با توجه به نوع اینورتر، شکل موج و شرایط اندازهگیری، باید محدوده و دستورالعمل سازنده دستگاه رعایت شود.
آیا UT207B مقاومت و خازن را اندازهگیری میکند؟
بله. مقاومت تا ۶۰ مگااهم و ظرفیت خازنی تا ۶۰ میلیفاراد قابل اندازهگیری است.
آیا UT207B فرکانس را اندازهگیری میکند؟
بله. محدوده اندازهگیری فرکانس در حالت ولتاژ پایین از ۱۰ هرتز تا ۱ مگاهرتز است و برای فرکانس جریان و ولتاژ AC نیز محدوده پاسخ ۴۰ تا ۴۰۰ هرتز اعلام شده است.
منبع تغذیه مولتی متر کلمپی UT207B چیست؟
این دستگاه با ۳ عدد باتری AAA یکونیم ولتی تغذیه میشود.
وزن و ابعاد UNI-T UT207B چقدر است؟
وزن خالص دستگاه بدون باتری حدود ۴۲۰ گرم و ابعاد آن ۲۷۲ × ۸۱ × ۴۳.۵ میلیمتر است.
آیا UT207B برای برق صنعتی مناسب است؟
با توجه به قابلیت اندازهگیری جریان AC/DC تا ۱۰۰۰ آمپر، ولتاژ تا ۱۰۰۰ ولت، True RMS، جریان هجومی، LPF و رده ایمنی CAT III 1000V / CAT IV 600V، این مدل برای طیف گستردهای از کاربردهای اندازهگیری و عیبیابی برق صنعتی طراحی شده است؛ البته استفاده از آن باید مطابق محدودههای مشخصشده توسط سازنده و اصول ایمنی انجام شود.
جمعبندی
مولتی متر کلمپی ۱۰۰۰ آمپر UNI-T UT207B یک ابزار اندازهگیری حرفهای برای کاربرانی است که به اندازهگیری جریان AC و DC در کنار قابلیتهای کامل یک مولتیمتر نیاز دارند. پشتیبانی از جریان تا ۱۰۰۰ آمپر، True RMS، اندازهگیری ولتاژ تا ۱۰۰۰ ولت، جریان هجومی، NCV، LPF، LoZ، تست مقاومت، خازن، فرکانس و دیود، این دستگاه را به گزینهای چندمنظوره برای تعمیر و نگهداری تجهیزات الکتریکی تبدیل کرده است.
اگر هدف شما خرید یک مولتی متر کلمپی یونیتی ۱۰۰۰ آمپر با قابلیت اندازهگیری جریان مستقیم و متناوب، امکانات متنوع و رده ایمنی مناسب برای کاربردهای برق است، UNI-T UT207B میتواند انتخابی کاربردی و تخصصی باشد.
