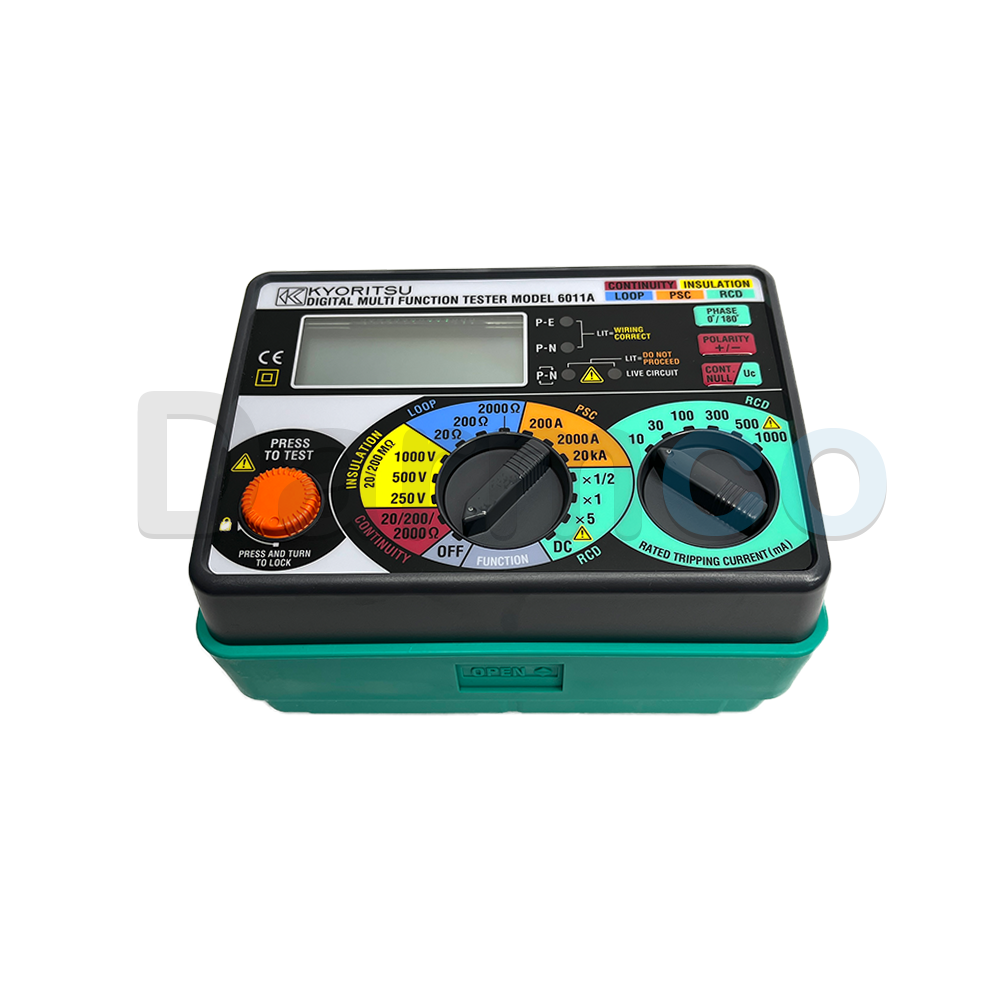

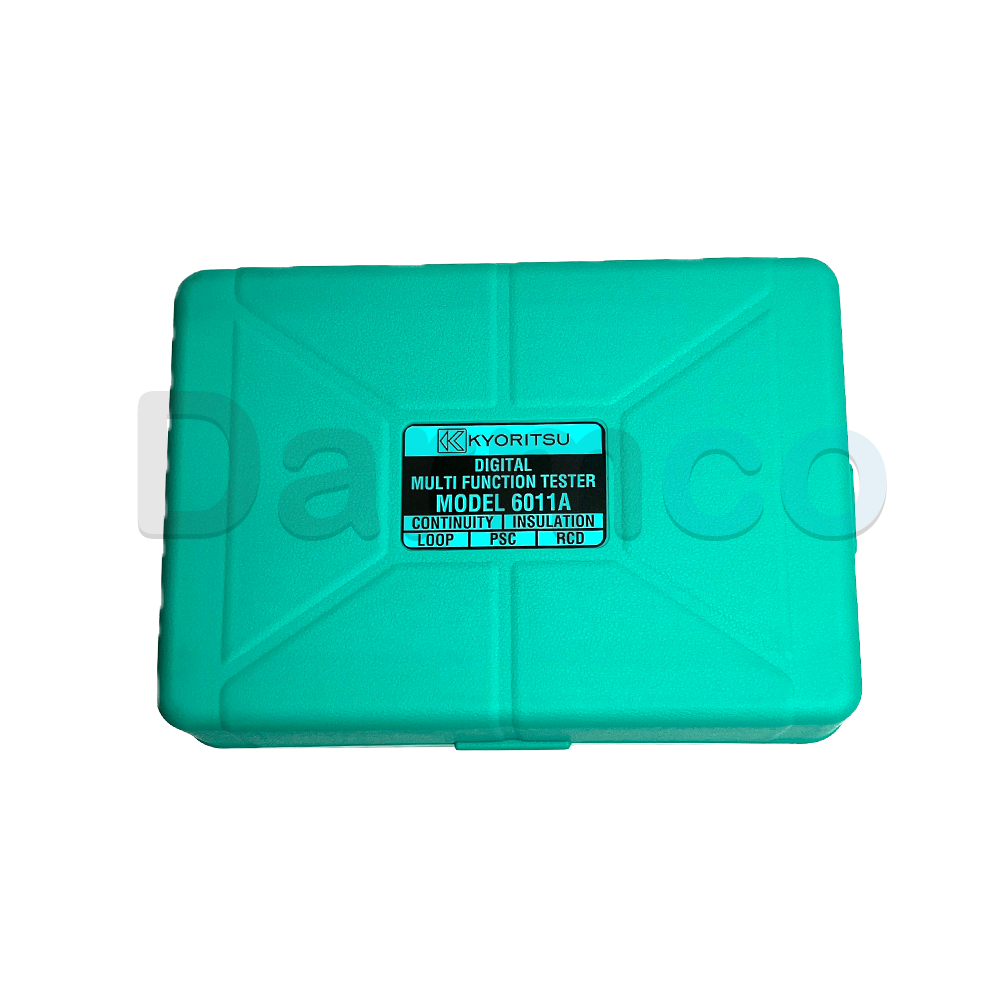

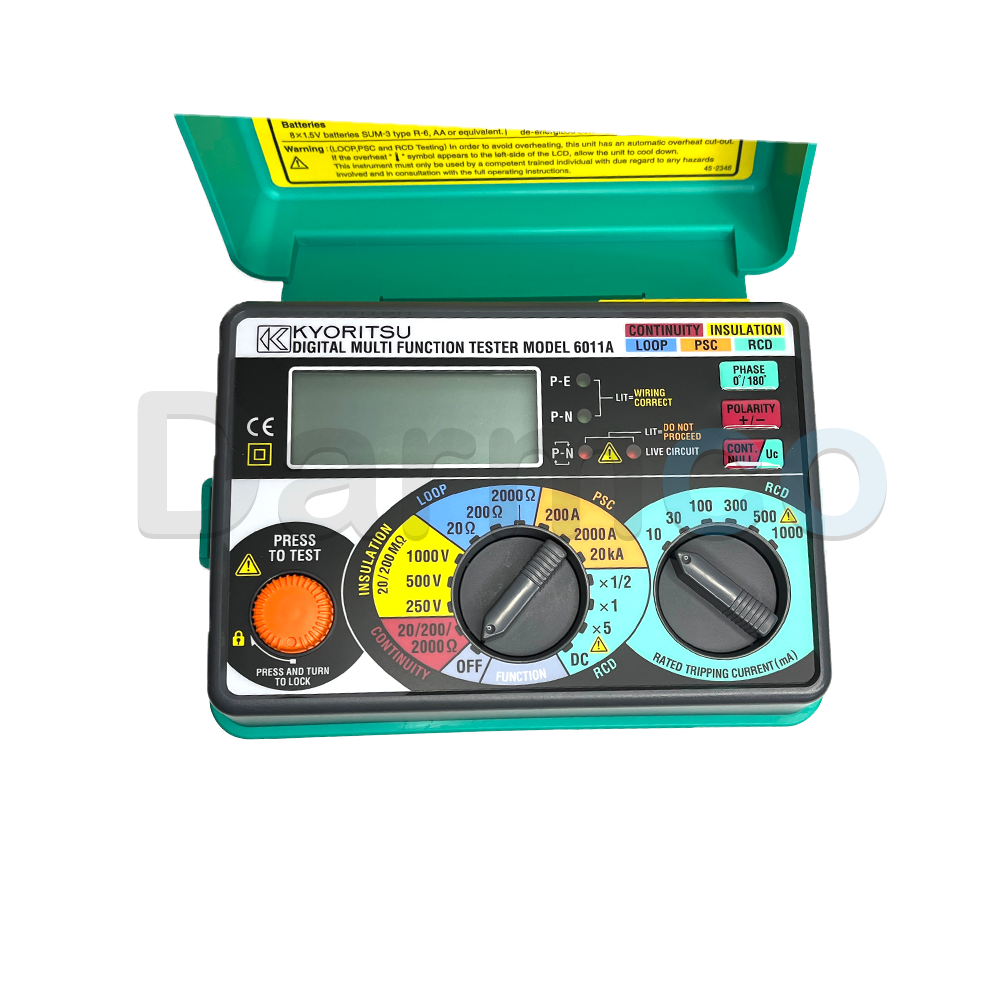

معرفی مولتی فانکشن کیوریتسو مدل Kyoritsu 6011A
مولتی فانکشن کیوریتسو مدل Kyoritsu 6011A یک دستگاه تست چندکاره و حرفهای برای بازرسی، عیبیابی و ارزیابی ایمنی تأسیسات الکتریکی و سیمکشی ساختمان است. این دستگاه مجموعهای از تستهای ضروری مانند تست پیوستگی، مقاومت عایقی، امپدانس حلقه، جریان نشتی RCD و محاسبه جریان اتصال کوتاه احتمالی PSC را در یک ابزار قابل حمل در اختیار برقکار و تکنسین قرار میدهد.
Kyoritsu 6011A ساخت شرکت کیوریتسو ژاپن است و برای کنترل وضعیت مدارهای الکتریکی، بررسی کیفیت سیمکشی، ارزیابی سیستم اتصال زمین و کنترل عملکرد تجهیزات حفاظتی مورد استفاده قرار میگیرد. ترکیب چند عملکرد اندازهگیری در یک دستگاه باعث میشود کاربر برای انجام تستهای متداول تأسیسات برق، به تجهیزات متعدد نیاز نداشته باشد.
یکی از قابلیتهای مهم این مولتی فانکشن تستر، اندازهگیری امپدانس حلقه در رنجهای 20، 200 و 2000 اهم و همچنین اندازهگیری PSC در رنجهای 200 آمپر، 2000 آمپر و 20 کیلوآمپر است. این قابلیتها برای بررسی شرایط اتصال زمین، ارزیابی مسیر خطا و تحلیل وضعیت مدارهای حفاظتی اهمیت زیادی دارند.
قابلیتهای مولتی فانکشن تستر Kyoritsu 6011A
- تست پیوستگی مدار و سیمکشی
- تست مقاومت عایقی با ولتاژهای 250، 500 و 1000 ولت
- اندازهگیری امپدانس حلقه در رنجهای 20، 200 و 2000Ω
- اندازهگیری جریان اتصال کوتاه احتمالی PSC در رنجهای 200A، 2000A و 20kA
- تست عملکرد و جریان نشتی RCD / RCCB
- تشخیص و هشدار وجود ولتاژ زنده در مدار
- تست و بررسی سیستم اتصال زمین
- طراحی مناسب برای بازرسی تأسیسات الکتریکی
- بدنه مقاوم و مناسب استفاده در محیطهای کاری
- طراحی جمعوجور برای حمل آسان در پروژههای ساختمانی و صنعتی
تست مقاومت عایقی با Kyoritsu 6011A
تست مقاومت عایقی یکی از مهمترین آزمایشها برای بررسی سلامت عایق سیمها، کابلها و تجهیزات الکتریکی است. Kyoritsu 6011A امکان انجام تست عایقی با ولتاژهای 250V، 500V و 1000V را فراهم میکند. با انجام این آزمایش میتوان ضعف عایق، آسیبدیدگی پوشش سیم و کابل و کاهش کیفیت عایقبندی را پیش از ایجاد خطاهای جدی شناسایی کرد.
در هنگام انجام تست مقاومت عایقی، رعایت دستورالعمل سازنده و اطمینان از شرایط ایمن مدار ضروری است. تست عایق با ولتاژ بالا باید توسط فرد آموزشدیده و مطابق الزامات ایمنی تأسیسات الکتریکی انجام شود.
اندازهگیری امپدانس حلقه و PSC
قابلیت اندازهگیری Loop Impedance در Kyoritsu 6011A به تکنسین کمک میکند وضعیت مسیر خطا و سیستم اتصال زمین را بررسی کند. اندازهگیری امپدانس حلقه برای ارزیابی عملکرد سیستمهای حفاظتی و اطمینان از وجود مسیر مناسب برای عبور جریان خطا اهمیت دارد.
این دستگاه همچنین امکان اندازهگیری PSC یا Prospective Short Circuit Current را فراهم میکند. مقدار PSC نشاندهنده جریان اتصال کوتاه احتمالی در نقطه مورد آزمایش است و میتواند در ارزیابی ظرفیت تجهیزات حفاظتی و بررسی شرایط ایمنی شبکه برق مورد استفاده قرار گیرد.
تست RCD در مولتی فانکشن کیوریتسو 6011A
یکی دیگر از عملکردهای مهم Kyoritsu 6011A، تست تجهیزات حفاظتی جریان نشتی مانند RCD و RCCB است. این قابلیت برای بررسی عملکرد صحیح تجهیزات حفاظت در برابر جریان نشتی و اطمینان از عملکرد مناسب مدار حفاظتی در تأسیسات الکتریکی کاربرد دارد.
استفاده از تست RCD در زمان نصب، راهاندازی، تعمیر و بازرسی دورهای تأسیسات میتواند به شناسایی مشکلات مربوط به سیستم حفاظت در برابر جریان نشتی کمک کند.
کاربردهای مولتی فانکشن کیوریتسو Kyoritsu 6011A
- بازرسی سیمکشی ساختمانهای مسکونی و تجاری
- تست تأسیسات الکتریکی صنعتی
- بررسی مقاومت عایقی کابلها و سیمها
- کنترل سیستم اتصال زمین
- اندازهگیری امپدانس حلقه خطا
- بررسی جریان اتصال کوتاه احتمالی
- تست RCD و RCCB
- کنترل تابلوهای برق و مدارهای توزیع
- بازرسی دورهای تأسیسات الکتریکی
- تست و راهاندازی پروژههای ساختمانی
- تعمیر و نگهداری تجهیزات و شبکههای برق
مزایای استفاده از Kyoritsu 6011A
مهمترین مزیت Kyoritsu 6011A، ترکیب چند تست ضروری تأسیسات برق در یک دستگاه است. کاربر میتواند بدون جابهجایی میان چند ابزار مختلف، تستهای پیوستگی، عایق، حلقه، RCD و PSC را انجام دهد. این موضوع بهخصوص برای برقکاران و تکنسینهایی که بهصورت روزانه در پروژههای مختلف فعالیت میکنند، باعث صرفهجویی در زمان و افزایش بهرهوری میشود.
هشدار وجود ولتاژ زنده نیز یکی از قابلیتهای مهم ایمنی دستگاه است و به کاربر کمک میکند پیش از انجام برخی تستها از شرایط مدار آگاه شود. طراحی جمعوجور و وزن مناسب نیز حمل دستگاه را در پروژههای ساختمانی و صنعتی آسانتر میکند.
استاندارد و ایمنی مولتی فانکشن Kyoritsu 6011A
Kyoritsu 6011A برای تستهای مرتبط با تأسیسات الکتریکی طراحی شده و از استانداردهای مرتبط با آزمون تجهیزات اندازهگیری تأسیسات الکتریکی از جمله IEC 61557 پشتیبانی میکند. وجود هشدار ولتاژ زنده نیز به افزایش ایمنی هنگام کار با مدارهای الکتریکی کمک میکند.
توجه داشته باشید که تستهای مقاومت عایقی، امپدانس حلقه، RCD و PSC میتوانند با ولتاژ یا جریان خطرناک همراه باشند. استفاده از دستگاه باید توسط تکنسین مجرب و مطابق دفترچه راهنما، الزامات ایمنی و شرایط مدار انجام شود.
مشخصات فنی مولتی فانکشن کیوریتسو Kyoritsu 6011A
نوع دستگاه
مولتی فانکشن تستر تأسیسات الکتریکی
ولتاژهای تست عایقی
250V / 500V / 1000V
حداکثر مقاومت عایقی
تا 200MΩ
اندازهگیری امپدانس حلقه
20Ω / 200Ω / 2000Ω
اندازهگیری PSC
200A / 2000A / 20kA
تفاوت Kyoritsu 6011A با مولتیمتر معمولی
مولتیمترهای معمولی برای اندازهگیریهایی مانند ولتاژ، جریان و مقاومت طراحی شدهاند، اما Kyoritsu 6011A یک تستر تخصصی تأسیسات الکتریکی است که برای آزمونهایی مانند مقاومت عایقی، امپدانس حلقه، RCD و PSC طراحی شده است. بنابراین این دستگاه برای برقکاران و تکنسینهایی که وظیفه نصب، راهاندازی و بازرسی شبکههای برق را بر عهده دارند، کاربرد تخصصیتری دارد.
سوالات متداول درباره Kyoritsu 6011A
مولتی فانکشن Kyoritsu 6011A برای چه کاری استفاده میشود؟
این دستگاه برای تست و بازرسی تأسیسات الکتریکی استفاده میشود و قابلیتهایی مانند تست پیوستگی، مقاومت عایقی، امپدانس حلقه، RCD و PSC را ارائه میدهد.
آیا Kyoritsu 6011A تست مقاومت عایقی انجام میدهد؟
بله. این دستگاه امکان تست مقاومت عایقی با ولتاژهای 250، 500 و 1000 ولت را فراهم میکند و برای بررسی وضعیت عایق تجهیزات و سیمکشی کاربرد دارد.
رنج اندازهگیری امپدانس حلقه در Kyoritsu 6011A چقدر است؟
امپدانس حلقه در این مدل در سه رنج 20Ω، 200Ω و 2000Ω اندازهگیری میشود.
رنج تست PSC در Kyoritsu 6011A چقدر است؟
این دستگاه تست جریان اتصال کوتاه احتمالی PSC را در رنجهای 200A، 2000A و 20kA انجام میدهد.
آیا Kyoritsu 6011A قابلیت تست RCD دارد؟
بله، یکی از قابلیتهای اصلی این مولتی فانکشن تستر، بررسی عملکرد تجهیزات حفاظتی RCD / RCCB است.
آیا Kyoritsu 6011A برای برقکاران مناسب است؟
بله. به دلیل چندکاره بودن، طراحی قابل حمل و برخورداری از تستهای تخصصی تأسیسات برق، این دستگاه برای برقکاران، تکنسینهای برق، پیمانکاران و مهندسان تأسیسات مناسب است.
آیا Kyoritsu 6011A دارای هشدار ولتاژ زنده است؟
بله، دستگاه دارای قابلیت هشدار وجود ولتاژ زنده است که هنگام کار با تأسیسات الکتریکی به افزایش آگاهی و ایمنی کاربر کمک میکند.
آیا Kyoritsu 6011A برای تست تأسیسات ساختمان مناسب است؟
بله. این دستگاه برای تست سیمکشی، عایق، امپدانس حلقه، RCD و PSC در پروژههای ساختمانی و صنعتی کاربرد دارد.
جمعبندی
مولتی فانکشن کیوریتسو Kyoritsu 6011A یک تستر تخصصی و چندکاره برای بازرسی تأسیسات الکتریکی است که مجموعهای از تستهای مهم شامل مقاومت عایقی، پیوستگی، امپدانس حلقه، RCD و PSC را در یک دستگاه ارائه میدهد. قابلیت هشدار ولتاژ زنده، پشتیبانی از استاندارد IEC 61557 و طراحی قابل حمل، این محصول را به گزینهای کاربردی برای برقکاران، تکنسینهای تأسیسات، مهندسان برق و پیمانکاران پروژههای ساختمانی و صنعتی تبدیل کرده است.
