تستر تشعشع الکترومغناطیسی وینتکت WINTACT مدل WT3121 | اندازهگیری میدان الکتریکی و مغناطیسی

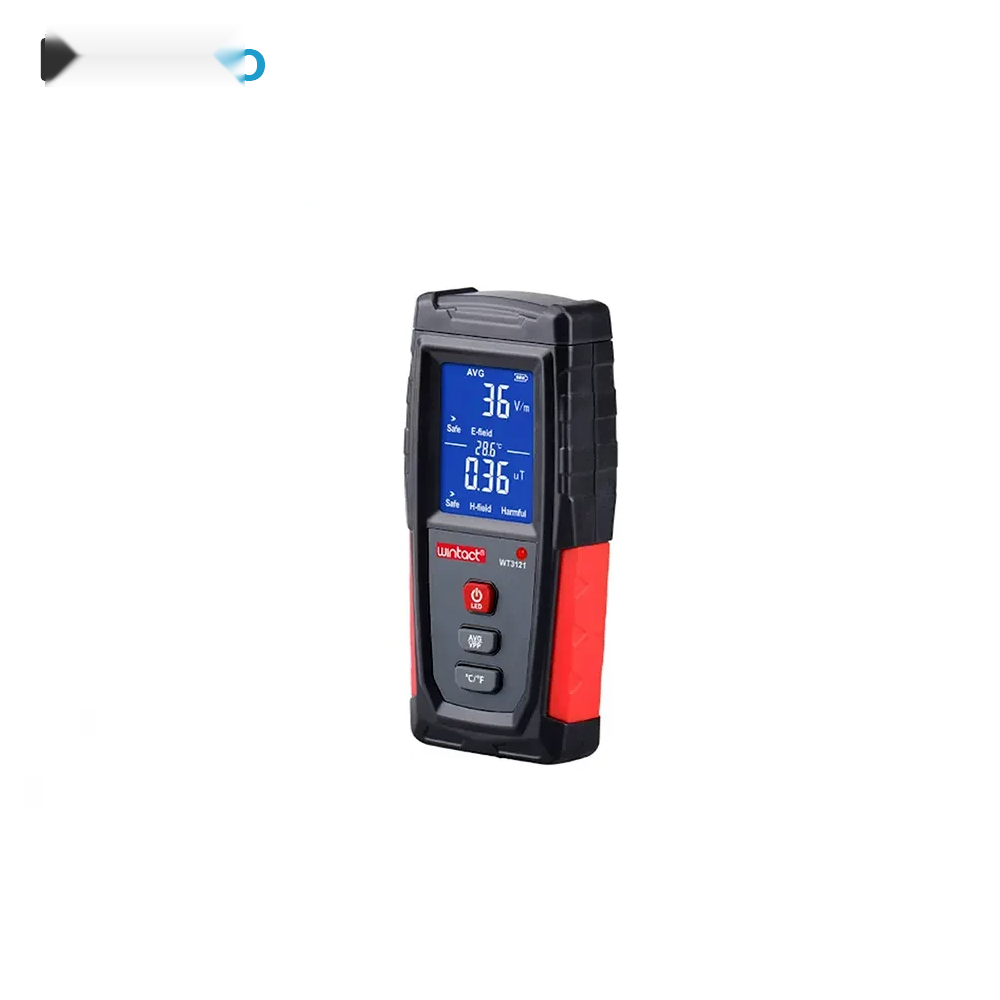

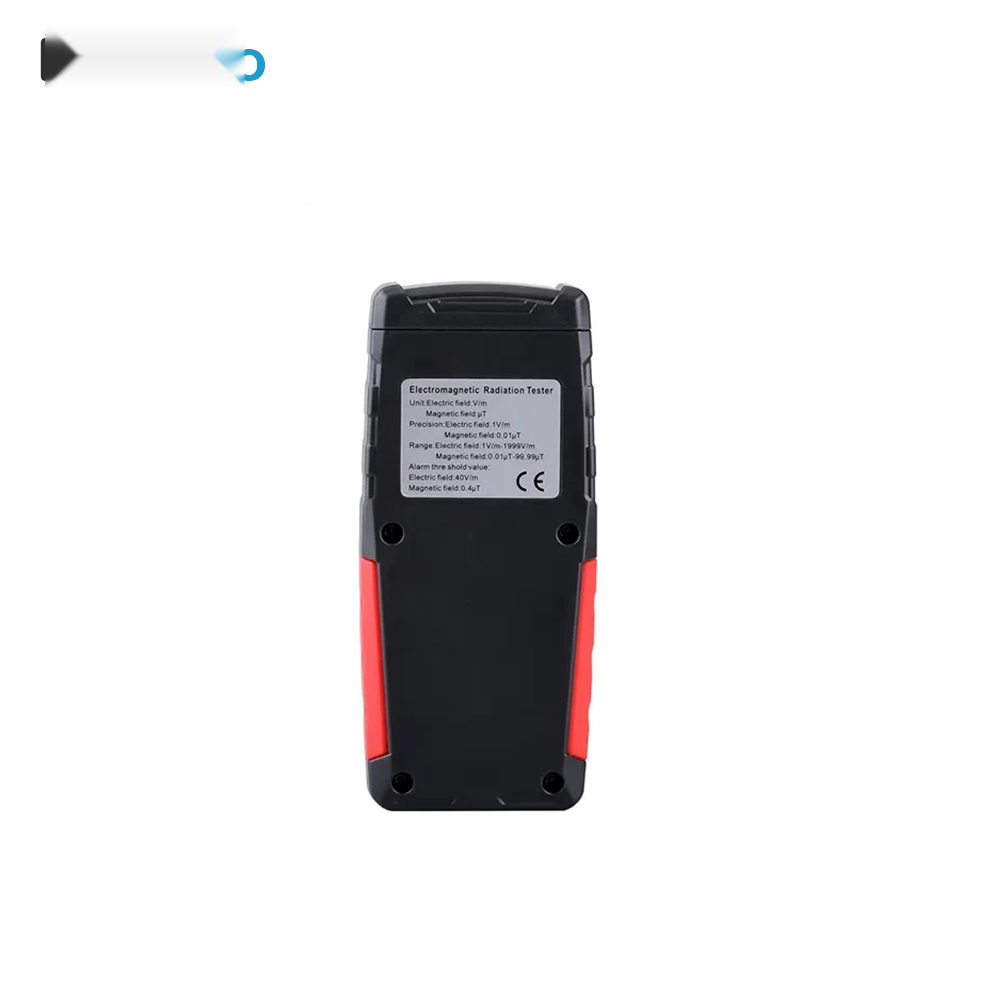

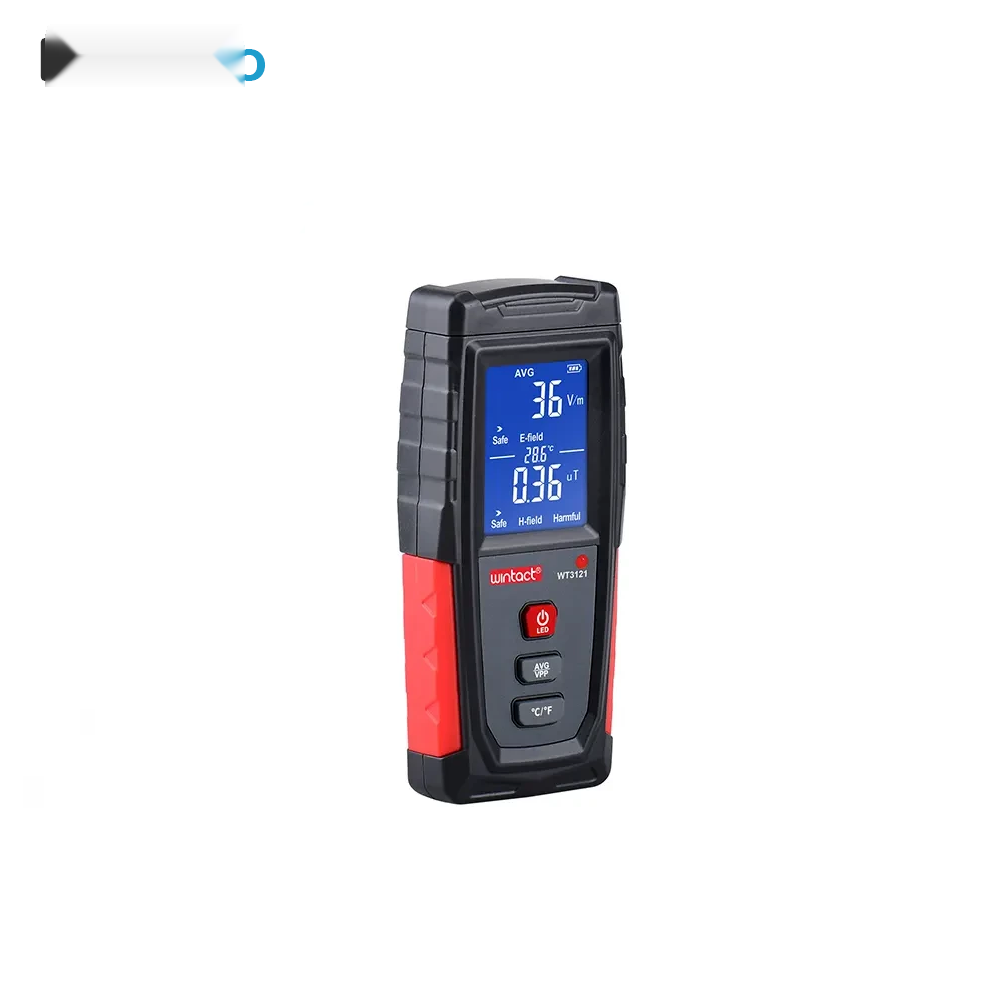

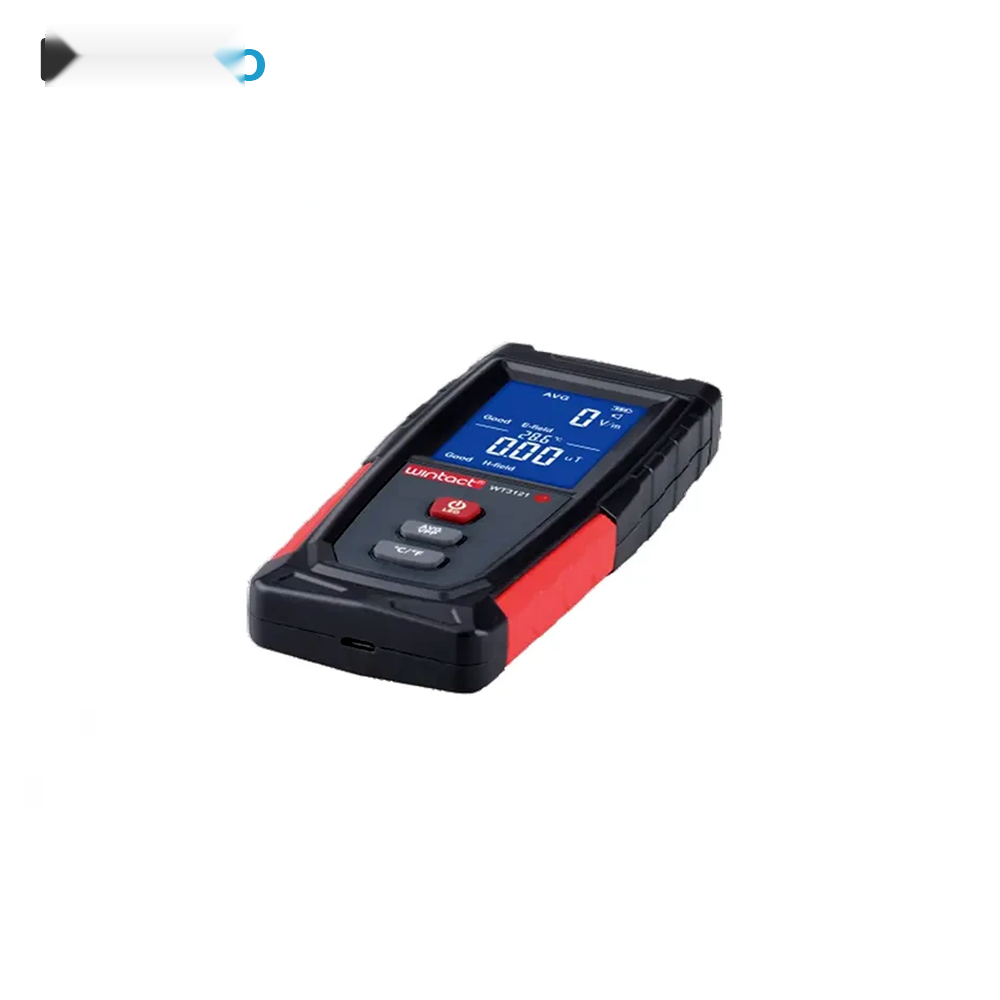

تستر تشعشع الکترومغناطیسی وینتکت WINTACT مدل WT3121 یک دستگاه دیجیتال و پرتابل برای اندازهگیری همزمان میدان الکتریکی و میدان مغناطیسی است که برای بررسی و پایش وضعیت تابشهای الکترومغناطیسی در محیطهای داخلی و خارجی طراحی شده است. این دستگاه با سنسور داخلی، نمایشگر LCD، هشدار صوتی و نوری و قابلیت نگهداری مقدار اندازهگیریشده، امکان بررسی سریع شدت میدان را در اختیار کاربر قرار میدهد.
WINTACT WT3121 میدان الکتریکی را با واحد V/m در محدوده 1 تا 1999 V/m و میدان مغناطیسی را با واحد µT در محدوده 0.01 تا 19.99 µT اندازهگیری میکند. تفکیکپذیری دستگاه برای میدان الکتریکی 1 V/m و برای میدان مغناطیسی 0.01 µT است. همچنین آستانه هشدار برای میدان الکتریکی 40 V/m و برای میدان مغناطیسی 0.4 µT تعیین شده است.
تستر تشعشع WINTACT WT3121 چیست؟
WINTACT WT3121 یک تستر میدان الکترومغناطیسی دو منظوره است که میتواند میدان الکتریکی و میدان مغناطیسی را بهصورت همزمان اندازهگیری کند. این دستگاه برای بررسی اولیه شرایط الکترومغناطیسی محیط، شناسایی نقاط دارای میدان بیشتر و مقایسه شدت میدان در اطراف تجهیزات مختلف کاربرد دارد.
سنسور داخلی دستگاه اطلاعات دریافتشده را توسط مدار کنترلی پردازش کرده و مقدار میدان را روی نمایشگر دیجیتال نشان میدهد. به این ترتیب کاربر میتواند بدون نیاز به تجهیزات جانبی، وضعیت میدان الکترومغناطیسی محیط را در محل بررسی کند.
ویژگیهای اصلی تستر تشعشع WINTACT WT3121
- اندازهگیری همزمان میدان الکتریکی و مغناطیسی
- محدوده میدان الکتریکی از 1 تا 1999 V/m
- محدوده میدان مغناطیسی از 0.01 تا 19.99 µT
- تفکیکپذیری 1 V/m برای میدان الکتریکی
- تفکیکپذیری 0.01 µT برای میدان مغناطیسی
- آستانه هشدار 40 V/m برای میدان الکتریکی
- آستانه هشدار 0.4 µT برای میدان مغناطیسی
- هشدار صوتی و نوری هنگام عبور از آستانه
- نمایش همزمان مقادیر میدانهای الکتریکی و مغناطیسی
- قابلیت Data Hold برای ثابت نگهداشتن مقدار اندازهگیری
- نمایش گرافیکی روند تغییرات تابش
- قابلیت نمایش مقدار میانگین و حداکثر
- دارای سنسور دمای محیط
- نمایشگر LCD سهونیم رقمی با نور پسزمینه
- نمایش وضعیت باتری
- خاموشی خودکار
- باتری داخلی قابل شارژ و شارژ از طریق USB
- طراحی سبک، کوچک و مناسب استفاده با یک دست
مشخصات فنی تستر تشعشع WINTACT مدل WT3121
| مشخصه | مشخصات فنی |
|---|
| برند |
WINTACT |
| مدل |
WT3121 |
| نوع دستگاه |
تستر میدان و تشعشع الکترومغناطیسی |
| حالت اندازهگیری |
دوگانه و همزمان |
| واحد میدان الکتریکی |
V/m |
| محدوده میدان الکتریکی |
1 تا 1999 V/m |
| رزولوشن میدان الکتریکی |
1 V/m |
| آستانه هشدار میدان الکتریکی |
40 V/m |
| واحد میدان مغناطیسی |
µT |
| محدوده میدان مغناطیسی |
0.01 تا 19.99 µT |
| رزولوشن میدان مغناطیسی |
0.01 µT |
| آستانه هشدار میدان مغناطیسی |
0.4 µT |
| پهنای باند آزمون |
5 Hz تا 3500 MHz |
| زمان نمونهبرداری |
حدود 0.4 ثانیه |
| نمایشگر |
LCD سهونیم رقمی با نور پسزمینه |
| Data Hold |
دارد |
| نمایش Average و Peak |
دارد |
| هشدار |
صوتی و نوری |
| نمایش Overload |
نمایش حداکثر مقدار محدوده اندازهگیری |
| سنسور |
سنسور داخلی میدان الکترومغناطیسی |
| اندازهگیری دما |
دارد |
| منبع تغذیه |
باتری داخلی لیتیومی 3.7 ولت |
| شارژ |
از طریق USB |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| ابعاد |
حدود 60 × 25 × 133 میلیمتر |
| وزن |
حدود 121 گرم |
اندازهگیری میدان الکتریکی با WINTACT WT3121
در حالت اندازهگیری میدان الکتریکی، دستگاه شدت میدان را بر حسب ولت بر متر (V/m) نمایش میدهد. محدوده اندازهگیری از 1 تا 1999 V/m و تفکیکپذیری آن 1 V/m است. این قابلیت برای بررسی اولیه میدان الکتریکی اطراف تجهیزات برقی و الکترونیکی، کابلها، منابع تغذیه و سایر منابع تولیدکننده میدان کاربرد دارد.
آستانه هشدار میدان الکتریکی در دستگاه 40 V/m است. زمانی که مقدار اندازهگیریشده از این آستانه عبور کند، هشدار صوتی و نوری فعال میشود تا کاربر متوجه تغییر وضعیت شود.
اندازهگیری میدان مغناطیسی با WT3121
تستر تشعشع WINTACT WT3121 میدان مغناطیسی را با واحد میکروتسلا (µT) اندازهگیری میکند. محدوده این بخش از 0.01 تا 19.99 µT است و رزولوشن دستگاه 0.01 µT میباشد.
آستانه هشدار میدان مغناطیسی 0.4 µT است. این مقدار، آستانه هشدار داخلی دستگاه محسوب میشود و برای ارزیابی قطعی سلامت یا ایمنی یک محیط نباید بدون در نظر گرفتن استاندارد و شرایط کاربرد مورد استفاده قرار گیرد.
اندازهگیری همزمان میدان الکتریکی و مغناطیسی
یکی از ویژگیهای مهم WT3121 حالت Dual Measurement است. در این حالت میدان الکتریکی و مغناطیسی بهصورت همزمان اندازهگیری میشوند و کاربر میتواند هر دو مقدار را روی نمایشگر مشاهده کند.
این قابلیت برای بررسی سریع یک محیط یا تجهیز بسیار کاربردی است؛ زیرا برای اندازهگیری دو پارامتر اصلی میدان الکترومغناطیسی نیازی به جابهجایی میان دو دستگاه مجزا وجود ندارد.
پهنای باند 5 هرتز تا 3500 مگاهرتز
برای WT3121 پهنای باند آزمایش 5 Hz تا 3500 MHz اعلام شده است. این مشخصه محدوده پاسخ سیستم اندازهگیری را بیان میکند و به معنی تحلیل طیف فرکانسی نیست. برای اندازهگیری تخصصی توان، فرکانس یا طیف RF باید از تجهیزات تخصصی مانند RF Power Meter یا Spectrum Analyzer استفاده شود.
هشدار صوتی و نوری
WT3121 دارای سیستم هشدار Sound & Light Alarm است. در صورتی که مقدار میدان از آستانه داخلی عبور کند، دستگاه با هشدار صوتی و نمایش نوری کاربر را مطلع میکند.
این عملکرد برای شناسایی سریع نقاط دارای میدان بالاتر مناسب است و میتواند در بازرسی چندین نقطه یک محیط، سرعت کار را افزایش دهد.
قابلیت Data Hold و اندازهگیری Peak
با قابلیت Data Hold میتوان مقدار اندازهگیریشده را روی صفحه ثابت کرد. این قابلیت برای ثبت دستی اطلاعات یا اندازهگیری در محلهایی که مشاهده مستقیم نمایشگر دشوار است مفید خواهد بود.
همچنین دستگاه امکان بررسی مقادیر Average و Peak را فراهم میکند. این ویژگیها برای تحلیل میدانهایی که مقدار آنها در طول زمان تغییر میکند کاربرد دارند.
نمایش گرافیکی روند تابش
نمایشگر گرافیکی WT3121 علاوه بر مقدار عددی، روند تغییر شدت میدان را نیز نشان میدهد. به کمک این ویژگی کاربر میتواند افزایش یا کاهش میدان را سریعتر تشخیص داده و نقاط دارای شدت بیشتر را شناسایی کند.
سنسور داخلی و پردازش دیجیتال
این دستگاه به سنسور داخلی میدان الکترومغناطیسی مجهز شده است. سیگنال دریافتشده توسط مدار کنترل پردازش شده و نتیجه نهایی بهصورت عددی روی LCD نمایش داده میشود. ساختار داخلی دستگاه باعث شده است اندازهگیری بدون نیاز به اتصال پراب خارجی انجام شود.
اندازهگیری دمای محیط
یکی از قابلیتهای جانبی WINTACT WT3121، تشخیص دمای محیط است. این قابلیت میتواند برای ثبت شرایط محیطی هنگام انجام اندازهگیریهای الکترومغناطیسی مفید باشد و امکان مشاهده شرایط دمایی محل آزمایش را فراهم کند.
باتری داخلی قابل شارژ و شارژ USB
WT3121 دارای باتری داخلی لیتیومی با ولتاژ 3.7 ولت است و از طریق کابل USB شارژ میشود. این ساختار باعث میشود استفاده روزمره از دستگاه سادهتر باشد و کاربر نیازی به تعویض مداوم باتریهای یکبارمصرف نداشته باشد.
کاربردهای تستر تشعشع WINTACT WT3121
- بررسی میدان الکترومغناطیسی در منازل و آپارتمانها
- بررسی میدان اطراف تجهیزات اداری
- پایش میدان اطراف تلفن همراه
- بررسی میدان رایانه و تجهیزات دیجیتال
- بررسی میدان تلویزیون و تجهیزات صوتی و تصویری
- بررسی میدان اطراف یخچال و لوازم خانگی
- بررسی میدان کابلها و تجهیزات الکتریکی
- پایش اولیه محیطهای صنعتی
- کاربردهای آموزشی و آزمایشگاهی
- مقایسه شدت میدان در نقاط مختلف یک محیط
مزایای WINTACT WT3121
- اندازهگیری همزمان میدان الکتریکی و مغناطیسی
- محدوده میدان الکتریکی تا 1999 V/m
- محدوده میدان مغناطیسی تا 19.99 µT
- تفکیکپذیری 1 V/m و 0.01 µT
- هشدار صوتی و نوری
- Data Hold
- نمایش Peak و Average
- نمایش گرافیکی روند میدان
- سنسور داخلی
- اندازهگیری دمای محیط
- باتری لیتیومی قابل شارژ
- شارژ از طریق USB
- طراحی کوچک و وزن حدود 121 گرم
نحوه استفاده از WINTACT WT3121
- دستگاه را بهوسیله دکمه Power روشن کنید.
- پس از روشنشدن، حالت اندازهگیری دوگانه فعال میشود.
- قسمت حسگر جلویی دستگاه را به سمت منبع میدان موردنظر قرار دهید.
- مقدار میدان الکتریکی و مغناطیسی را از روی نمایشگر بررسی کنید.
- برای مقایسه چند نقطه، فاصله دستگاه از منبع را ثابت نگه دارید.
- برای ثابتکردن مقدار از Data Hold استفاده کنید.
- در صورت نیاز مقدار Average یا Peak را بررسی کنید.
- در صورت عبور از آستانه هشدار، وضعیت منبع را بررسی کنید.
- پس از پایان اندازهگیری دستگاه را خاموش و در محل مناسب نگهداری کنید.
نکات مهم هنگام اندازهگیری
- فاصله دستگاه از منبع در اندازهگیریهای مقایسهای ثابت باشد.
- مقدار نمایشدادهشده بهتنهایی معیار قطعی سلامت یا ایمنی محیط نیست.
- برای تفسیر دقیقتر نتایج، نوع میدان، فرکانس و شرایط مواجهه را نیز در نظر بگیرید.
- برای اندازهگیری تخصصی RF و تحلیل فرکانسی از تجهیزات تخصصی استفاده کنید.
- از دستگاه در برابر ضربه و رطوبت بیش از محدوده مجاز محافظت کنید.
- در صورت کاهش شارژ باتری، دستگاه را با کابل USB شارژ کنید.
شرایط محیطی و مشخصات فیزیکی
محدوده دمای کاری تستر WT3121 از 0 تا 50 درجه سانتیگراد و رطوبت نسبی کاری کمتر از 80 درصد است. ابعاد دستگاه حدود 60 × 25 × 133 میلیمتر و وزن آن حدود 121 گرم است. طراحی جمعوجور و وزن پایین، استفاده از دستگاه با یک دست و حمل آن در اندازهگیریهای میدانی را آسان میکند.
اقلام همراه WINTACT WT3121
اقلام همراه دستگاه شامل تستر تشعشع الکترومغناطیسی، کابل USB و دفترچه راهنمای کاربر است. باتری داخلی دستگاه از طریق USB شارژ میشود.
خرید تستر تشعشع WINTACT WT3121 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. تستر تشعشع الکترومغناطیسی WINTACT WT3121 برای کاربرانی مناسب است که به یک دستگاه سبک و پرتابل برای بررسی همزمان میدان الکتریکی و مغناطیسی، مشاهده روند تغییرات، ثبت مقدار و دریافت هشدار نیاز دارند.
سوالات متداول تستر تشعشع WINTACT WT3121
WINTACT WT3121 چه چیزهایی را اندازهگیری میکند؟
این دستگاه میدان الکتریکی و میدان مغناطیسی را بهصورت همزمان اندازهگیری میکند.
محدوده اندازهگیری میدان الکتریکی WT3121 چقدر است؟
محدوده اندازهگیری میدان الکتریکی از 1 تا 1999 V/m و تفکیکپذیری آن 1 V/m است.
محدوده اندازهگیری میدان مغناطیسی WT3121 چقدر است؟
محدوده اندازهگیری میدان مغناطیسی از 0.01 تا 19.99 µT با تفکیکپذیری 0.01 µT است.
آستانه هشدار WINTACT WT3121 چقدر است؟
آستانه هشدار میدان الکتریکی 40 V/m و آستانه هشدار میدان مغناطیسی 0.4 µT است.
آیا WT3121 قابلیت Data Hold دارد؟
بله. با استفاده از قابلیت Data Hold میتوان مقدار فعلی اندازهگیریشده را روی نمایشگر ثابت کرد.
آیا WT3121 مقادیر Peak و Average را نمایش میدهد؟
بله. دستگاه امکان مشاهده مقادیر میانگین و حداکثر اندازهگیری را فراهم میکند.
باتری تستر تشعشع WINTACT WT3121 چیست؟
دستگاه دارای باتری داخلی لیتیومی 3.7 ولت قابل شارژ است و از طریق USB شارژ میشود.
دمای کاری WT3121 چقدر است؟
محدوده دمای کاری دستگاه از 0 تا 50 درجه سانتیگراد است و رطوبت کاری باید کمتر از 80 درصد باشد.
پهنای باند تستر تشعشع WT3121 چقدر است؟
پهنای باند اعلامشده برای این مدل از 5 هرتز تا 3500 مگاهرتز است.
جمعبندی تستر تشعشع الکترومغناطیسی WINTACT WT3121
تستر تشعشع الکترومغناطیسی وینتکت WINTACT مدل WT3121 یک دستگاه پرتابل و دو منظوره برای اندازهگیری میدان الکتریکی و مغناطیسی است که با محدوده 1 تا 1999 V/m برای میدان الکتریکی و 0.01 تا 19.99 µT برای میدان مغناطیسی، تفکیکپذیری مناسب، هشدار صوتی و نوری، Data Hold، نمایش Peak و Average، نمایش گرافیکی روند و باتری لیتیومی قابل شارژ، گزینهای کاربردی برای پایش اولیه میدانهای الکترومغناطیسی در محیطهای خانگی، اداری، صنعتی و آموزشی محسوب میشود.
