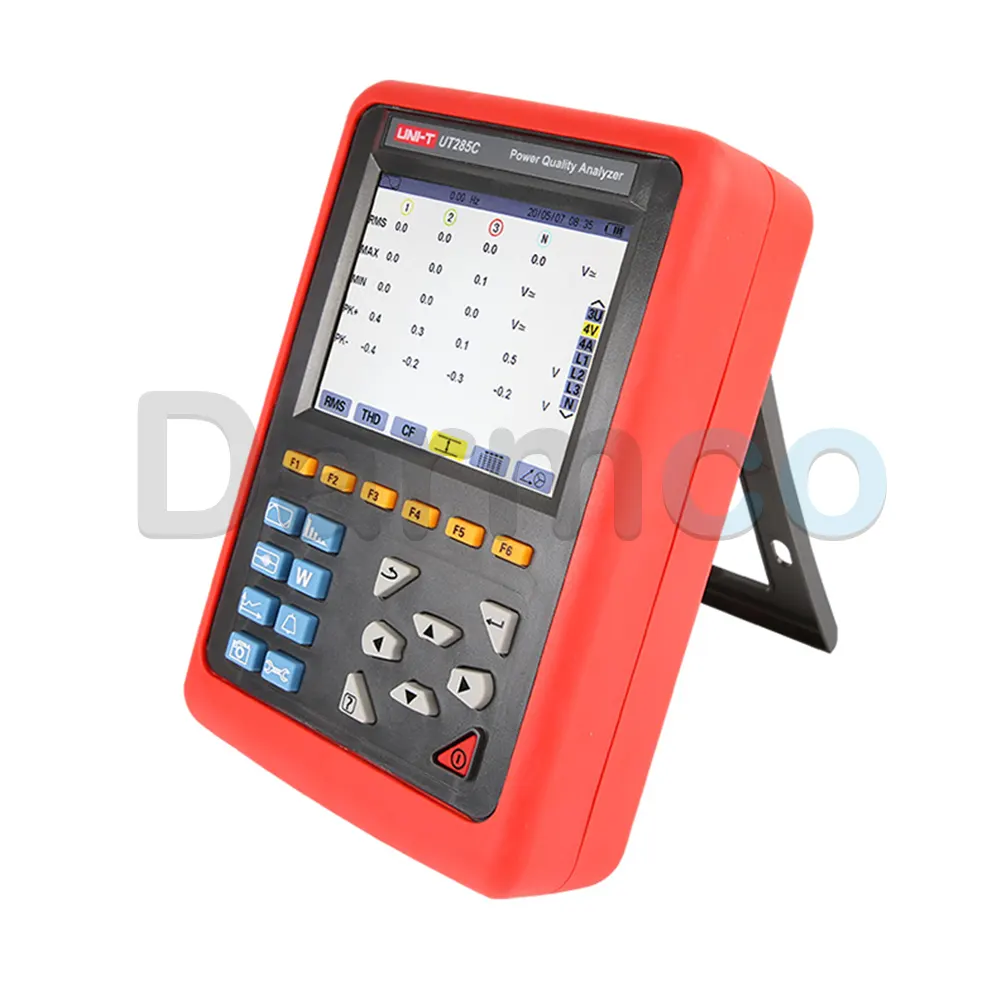

معرفی آنالایزر کیفیت توان سه فاز UNI-T UT285C
آنالایزر کیفیت توان سه فاز UNI-T UT285C یک دستگاه حرفهای و چندمنظوره برای اندازهگیری، ثبت و تحلیل پارامترهای الکتریکی در شبکههای تکفاز و سهفاز است. این دستگاه برای کارشناسان برق قدرت، تکنسینهای تعمیر و نگهداری، متخصصان کیفیت توان، نیروگاهها، صنایع تولیدی، تابلوهای برق و تأسیسات صنعتی طراحی شده و مجموعه گستردهای از اطلاعات مورد نیاز برای بررسی وضعیت شبکه برق را در اختیار کاربر قرار میدهد.
UNI-T UT285C علاوه بر اندازهگیری ولتاژ و جریان True RMS، امکان بررسی توان اکتیو، توان راکتیو، توان ظاهری، انرژی، ضریب توان، زاویه فاز، DPF، فرکانس، هارمونیکها، THD، عدم تعادل سهفاز، K-Factor ترانسفورماتور و فلیکر کوتاهمدت ولتاژ یا PST را فراهم میکند. نمایش لحظهای شکل موج، نمودار برداری فازها، ثبت رویدادهای گذرا و آلارمها و انتقال اطلاعات از طریق USB به رایانه، این مدل را به ابزاری مناسب برای آنالیز کیفیت برق و عیبیابی سیستمهای الکتریکی تبدیل کرده است.
این مدل از چهار کانال اندازهگیری ولتاژ و چهار کانال اندازهگیری جریان 4U/4I استفاده میکند و میتواند اطلاعات چهار کانال ولتاژ و جریان را بهصورت همزمان نمایش دهد. بسته به نوع سنسور جریان، محدوده اندازهگیری جریان از مقادیر بسیار پایین تا 6000 آمپر قابل پوشش است؛ سنسور 068B تا 1000 آمپر و سنسور فلکسیبل 300F تا 6000 آمپر را پشتیبانی میکند.
آنالایزر کیفیت توان UNI-T UT285C چه کاربردی دارد؟
کیفیت توان یکی از عوامل مهم در عملکرد صحیح تجهیزات الکتریکی و الکترونیکی است. افت یا افزایش ولتاژ، عدم تعادل فازها، هارمونیکهای بالا، ضریب توان نامناسب، اعوجاج شکل موج و سایر اختلالات میتوانند موجب افزایش تلفات، گرم شدن تجهیزات، عملکرد نامناسب موتورهای الکتریکی و کاهش عمر برخی تجهیزات شوند.
UT285C برای شناسایی و تحلیل چنین شرایطی طراحی شده است. کاربر میتواند با اتصال صحیح سیمهای ولتاژ و سنسورهای جریان، پارامترهای شبکه را بهصورت لحظهای مشاهده کرده و در صورت نیاز رویدادها و آلارمها را ثبت کند. سپس اطلاعات ذخیرهشده را از طریق USB و نرمافزار رایانه برای بررسیهای دقیقتر و تهیه گزارش مورد استفاده قرار دهد.
مهمترین ویژگیهای UNI-T UT285C
- آنالیز کیفیت توان سهفاز: مناسب برای بررسی پارامترهای مهم شبکههای برق صنعتی و سهفاز.
- True RMS: اندازهگیری مؤثر ولتاژ و جریان AC برای دستیابی به نتایج دقیقتر در شرایط مختلف شکل موج.
- ۴ کانال ولتاژ و ۴ کانال جریان: امکان مشاهده و بررسی همزمان چهار کانال ولتاژ و چهار کانال جریان.
- اندازهگیری جریان تا 6000 آمپر: با استفاده از سنسور جریان مناسب؛ محدوده نهایی به نوع سنسور متصلشده بستگی دارد.
- اندازهگیری ولتاژ فاز به نول تا 1000 ولت: مناسب برای بررسی شبکههای الکتریکی در محدوده کاری دستگاه.
- اندازهگیری ولتاژ فاز به فاز تا 2000 ولت: مناسب برای بررسی ولتاژ بین فازهای شبکه.
- اندازهگیری توان اکتیو، راکتیو و ظاهری: ارائه اطلاعات کاملتر درباره وضعیت مصرف انرژی و بار.
- اندازهگیری انرژی: پشتیبانی از انرژی اکتیو، راکتیو و ظاهری.
- تحلیل هارمونیک تا مرتبه 50: مناسب برای بررسی اعوجاج هارمونیکی شبکه.
- THD و THD-F: برای ارزیابی میزان اعوجاج هارمونیکی کل.
- Transformer K-Factor: مناسب برای ارزیابی اثر هارمونیکها بر بارهای ترانسفورماتوری.
- اندازهگیری عدم تعادل سهفاز: بررسی عدم تعادل ولتاژ و جریان در سیستمهای سهفاز.
- فلیکر کوتاهمدت ولتاژ PST: یکی از پارامترهای مورد استفاده در ارزیابی کیفیت ولتاژ.
- نمودار برداری یا Phasor Diagram: نمایش خودکار وضعیت فازها و ارتباط زاویهای سیگنالها.
- Expert Mode: حالت تخصصی برای دسترسی به اطلاعات و تحلیلهای پیشرفتهتر.
- ثبت رویدادهای گذرا: ذخیره حداکثر 150 مجموعه رویداد.
- ثبت آلارم: پشتیبانی از 40 نوع انتخاب پارامتر و ذخیره حداکثر 12800 رکورد آلارم.
- Min/Max و Peak: امکان مشاهده مقادیر حداقل، حداکثر و پیک پارامترهای اندازهگیری.
- ارتباط USB: انتقال اطلاعات به رایانه و استفاده از نرمافزار اختصاصی برای تحلیل دادهها.
- باتری لیتیوم یونی قابل شارژ: استفاده از باتری 9.6 ولتی برای کارکرد قابل حمل دستگاه.
اندازهگیری ولتاژ و جریان با UT285C
UT285C قادر است ولتاژ فاز به نول را در محدوده 1 تا 1000 ولت و ولتاژ فاز به فاز را در محدوده 1 تا 2000 ولت اندازهگیری کند. برای ولتاژ DC نیز محدوده اندازهگیری 1 تا 1000 ولت در مشخصات دستگاه اعلام شده است. دقت اندازهگیری True RMS ولتاژ فاز به نول و فاز به فاز برابر با ±(0.5%+5dgt) و دقت ولتاژ DC برابر با ±(1.0%+5dgt) است.
در بخش جریان، محدوده قابل اندازهگیری به سنسور جریان مورد استفاده بستگی دارد. سنسور 008B برای جریانهای پایین، 040B برای محدودههای میانی، 068B برای جریان تا 1000 آمپر و سنسور فلکسیبل 300F با انتگرالگیر برای اندازهگیری جریان تا 6000 آمپر مورد استفاده قرار میگیرند. این انعطافپذیری باعث میشود UT285C بتواند در پروژههای مختلف از اندازهگیری جریانهای پایین تا سیستمهای قدرت با جریان بالا مورد استفاده قرار گیرد.
تحلیل توان اکتیو، راکتیو و ظاهری
یکی از قابلیتهای اصلی آنالایزر کیفیت توان UNI-T UT285C اندازهگیری انواع توان الکتریکی است. دستگاه توان اکتیو را از 0.000 وات تا 9999.9 کیلووات، توان راکتیو را از 0.000 وار تا 9999.9 کیلووار و توان ظاهری را از 0.000 ولتآمپر تا 9999.9 کیلوولتآمپر اندازهگیری میکند.
با در اختیار داشتن این پارامترها، کاربر میتواند وضعیت مصرف توان تجهیزات را بهتر ارزیابی کرده و تفاوت میان توان واقعی مصرفشده، توان راکتیو و توان ظاهری را بررسی کند. این قابلیت در بررسی بارهای صنعتی، موتورهای الکتریکی، تابلوهای توزیع و سیستمهای سهفاز اهمیت زیادی دارد. محدودهها و دقتهای اعلامشده بر اساس مشخصات رسمی UNI-T هستند.
اندازهگیری ضریب توان، DPF و زاویه فاز
UT285C علاوه بر اندازهگیری ضریب توان PF، قابلیت بررسی DPF یا COSφ، زاویه فاز و Tanφ را نیز دارد. ضریب توان در محدوده 1.000- تا 1.000+ قابل اندازهگیری است و زاویه فاز در محدوده 179- تا 180+ درجه اندازهگیری میشود.
اطلاعات مربوط به ضریب توان و زاویه فاز میتواند در بررسی وضعیت بارهای القایی و خازنی، تحلیل عملکرد تجهیزات و ارزیابی شرایط سیستمهای قدرت مورد استفاده قرار گیرد.
تحلیل هارمونیک و THD با UNI-T UT285C
یکی از مهمترین مزیتهای UT285C، قابلیت تحلیل هارمونیک تا مرتبه 50 است. هارمونیکها میتوانند در اثر وجود بارهای غیرخطی مانند درایوهای موتور، منابع تغذیه سوئیچینگ، رکتیفایرها، UPSها و برخی تجهیزات الکترونیک قدرت در شبکه ایجاد شوند.
این دستگاه نسبت هارمونیک را برای هارمونیکهای مرتبه 1 تا 50 در محدوده 0.0 تا 99.9 درصد اندازهگیری میکند و امکان بررسی زاویه هارمونیک را نیز فراهم میسازد. همچنین Total Harmonic Ratio، THD یا THD-F و Distortion Factor یا THD-R نیز قابل اندازهگیری هستند. دقت نسبت هارمونیک و Total Harmonic Ratio برابر با ±(1%+5dgt) اعلام شده است.
بررسی K-Factor ترانسفورماتور
UT285C قابلیت اندازهگیری K-Factor ترانسفورماتور را در محدوده 1.00 تا 99.99 دارد. K-Factor پارامتری مهم در بررسی تأثیر بارهای غیرخطی و هارمونیکها بر ترانسفورماتورها محسوب میشود و میتواند اطلاعات مفیدی برای ارزیابی شرایط بار ترانسفورماتور در اختیار متخصصان برق قرار دهد.
دقت اندازهگیری K-Factor در مشخصات رسمی دستگاه ±5 درصد اعلام شده است.
اندازهگیری عدم تعادل سه فاز
عدم تعادل در سیستمهای سهفاز میتواند روی عملکرد موتورهای الکتریکی و تجهیزات قدرت تأثیر منفی داشته باشد. UNI-T UT285C امکان اندازهگیری عدم تعادل سهفاز را در محدوده 0.0 تا 100 درصد فراهم میکند و میتواند برای بررسی وضعیت ولتاژ و جریان سهفاز مورد استفاده قرار گیرد.
فلیکر ولتاژ و پارامتر PST
فلیکر یا سوسو زدن ولتاژ یکی از پدیدههایی است که در برخی شبکههای الکتریکی در اثر تغییرات بار و شرایط خاص شبکه ایجاد میشود. UT285C در فهرست قابلیتهای رسمی خود از Short-Term Voltage Flicker یا PST پشتیبانی میکند. این قابلیت در کنار سایر پارامترهای کیفیت توان، اطلاعات بیشتری برای ارزیابی وضعیت شبکه در اختیار کاربر قرار میدهد.
نمایش شکل موج و نمودار برداری
یکی از امکانات کاربردی UT285C، نمایش همزمان شکل موج چهار کانال ولتاژ و چهار کانال جریان است. این قابلیت به تکنسین اجازه میدهد وضعیت سیگنالهای اندازهگیریشده را بهصورت بصری بررسی کند.
دستگاه همچنین از Auto Phasor Diagram یا نمودار برداری خودکار پشتیبانی میکند. نمایش فازورها میتواند در بررسی رابطه زاویهای ولتاژ و جریان و تشخیص برخی شرایط غیرعادی در سیستمهای سهفاز مفید باشد.
ثبت رویداد و آلارم در آنالایزر کیفیت توان UT285C
برای تحلیل شبکههای برق، مشاهده یک مقدار لحظهای همیشه کافی نیست. به همین دلیل UT285C قابلیت ثبت اطلاعات و رویدادها را در اختیار کاربر قرار میدهد. این دستگاه میتواند تا 150 مجموعه رویداد گذرا را ثبت کند و برای سیستم آلارم نیز امکان انتخاب از میان 40 نوع پارامتر و ذخیره حداکثر 12800 مجموعه رکورد آلارم را فراهم میکند.
این قابلیت برای پروژههایی که نیاز به پایش وضعیت شبکه و بررسی رخدادهای غیرعادی دارند، بسیار کاربردی است؛ زیرا تکنسین میتواند اطلاعات ثبتشده را بعداً بررسی کرده و روند یا شرایط رخداد را بهتر تحلیل کند.
حالت Expert Mode در UT285C
UT285C دارای Expert Mode است که برای کاربران حرفهای و متخصصانی که به اطلاعات و تحلیلهای تخصصیتر نیاز دارند طراحی شده است. وجود این حالت در کنار قابلیتهای اندازهگیری هارمونیک، توان، انرژی، فاز و عدم تعادل، دستگاه را برای کارهای تخصصی کیفیت توان مناسبتر میکند.
این دستگاه مناسب چه کسانی است؟
آنالایزر کیفیت توان UNI-T UT285C برای طیف وسیعی از متخصصان برق و صنایع مناسب است، از جمله:
- مهندسان برق قدرت
- کارشناسان کیفیت توان و Power Quality
- تکنسینهای برق صنعتی
- کارشناسان تعمیر و نگهداری کارخانهها
- متخصصان تابلوهای برق و سیستمهای توزیع
- نیروگاهها و مراکز تولید برق
- پستهای برق و شرکتهای توزیع
- صنایع نفت، گاز و پتروشیمی
- کارخانههای تولیدی و خطوط صنعتی
- شرکتهای خدمات فنی و مهندسی
- متخصصان اتوماسیون صنعتی
- مراکز تست و بازرسی تجهیزات الکتریکی
- دانشگاهها و مراکز آموزشی برق و الکترونیک
کاربردهای آنالایزر کیفیت توان UNI-T UT285C
- آنالیز کیفیت برق در شبکههای سهفاز
- عیبیابی تابلوهای برق صنعتی
- بررسی کیفیت توان در کارخانهها
- تحلیل هارمونیک در شبکههای برق
- بررسی THD و اعوجاج شکل موج
- بررسی ضریب توان تجهیزات صنعتی
- بررسی توان اکتیو، راکتیو و ظاهری
- اندازهگیری و ثبت انرژی مصرفی
- بررسی عدم تعادل ولتاژ و جریان سهفاز
- بررسی K-Factor ترانسفورماتورها
- بررسی فلیکر کوتاهمدت ولتاژ
- ثبت و تحلیل رخدادهای گذرا
- پایش آلارمهای شبکه برق
- بررسی عملکرد موتورهای الکتریکی و بارهای صنعتی
- تحلیل سیستمهای توزیع برق و تجهیزات قدرت
روش استفاده از UNI-T UT285C
برای استفاده از UT285C ابتدا باید نوع شبکه و روش اندازهگیری موردنظر مشخص شود. سپس سیمهای ولتاژ مطابق آرایش واقعی شبکه به نقاط مورد نظر متصل شده و سنسورهای جریان متناسب با محدوده جریان و نوع هادی روی مدار قرار میگیرند. انتخاب صحیح سنسور جریان و رعایت جهت و نحوه اتصال آن برای دستیابی به نتایج صحیح اهمیت دارد.
پس از اتصال صحیح، نوع سیستم و پارامترهای مورد نیاز از منوی دستگاه انتخاب میشود. کاربر میتواند اطلاعاتی مانند ولتاژ، جریان، توان، انرژی، ضریب توان، زاویه فاز، هارمونیک، THD و عدم تعادل را مشاهده کند. برای بررسی دقیقتر میتوان از نمایش شکل موج و نمودار فازوری استفاده کرد.
در پروژههایی که نیاز به پایش یا بررسی رخدادها وجود دارد، امکان ثبت رویدادهای گذرا و آلارمها نیز وجود دارد. اطلاعات ذخیرهشده را میتوان از طریق رابط USB به رایانه منتقل و با نرمافزار اختصاصی دستگاه بررسی کرد. UNI-T برای UT285C نرمافزار رایانه و دفترچه کاربری رسمی ارائه کرده است.
نکات مهم هنگام اندازهگیری کیفیت توان
- پیش از شروع اندازهگیری، محدوده ولتاژ و جریان شبکه را با محدوده مجاز دستگاه و سنسور تطبیق دهید.
- از سنسور جریان مناسب برای محدوده جریان موردنظر استفاده کنید.
- اتصالات ولتاژ را مطابق آرایش واقعی شبکه و دستورالعمل دستگاه انجام دهید.
- جهت و موقعیت سنسورهای جریان را مطابق دستورالعمل سازنده رعایت کنید.
- برای تحلیل سهفاز، ترتیب صحیح فازها را بررسی کنید.
- پیش از جابهجایی اتصالات، دستورالعمل ایمنی و روش صحیح ایزولهکردن مدار را رعایت کنید.
- از استفاده از تجهیزات آسیبدیده، پرابهای معیوب یا کابلهای دارای عایق صدمهدیده خودداری کنید.
- در محیطهای صنعتی از تجهیزات حفاظت فردی متناسب با سطح خطر استفاده کنید.
- هنگام کار با شبکههای برق، اندازهگیری باید توسط فرد دارای صلاحیت و مطابق دستورالعملهای ایمنی انجام شود.
مزایای خرید UNI-T UT285C
- یک ابزار تخصصی برای تحلیل پارامترهای متعدد کیفیت توان
- پشتیبانی از اندازهگیری چهار کانال ولتاژ و چهار کانال جریان
- True RMS برای ولتاژ و جریان
- پشتیبانی از سنسورهای جریان مختلف و اندازهگیری جریان تا 6000 آمپر با سنسور مناسب
- تحلیل هارمونیک تا مرتبه 50
- اندازهگیری THD و Distortion Factor
- اندازهگیری توان و انرژی اکتیو، راکتیو و ظاهری
- بررسی PF، DPF، COSφ و زاویه فاز
- بررسی عدم تعادل سهفاز
- اندازهگیری K-Factor ترانسفورماتور
- پشتیبانی از PST یا فلیکر کوتاهمدت ولتاژ
- ثبت 150 مجموعه رویداد گذرا
- ثبت حداکثر 12800 رکورد آلارم
- انتقال اطلاعات از طریق USB و نرمافزار کامپیوتری
مشخصات فنی آنالایزر کیفیت توان UNI-T UT285C
نوع دستگاه
آنالایزر کیفیت توان سهفاز (Three Phase Power Quality Analyzer)
تعداد کانالها
4U / 4I؛ چهار کانال ولتاژ و چهار کانال جریان
ولتاژ True RMS فاز به نول
1.0V تا 1000V؛ دقت ±(0.5%+5dgt)
ولتاژ True RMS فاز به فاز
1.0V تا 2000V؛ دقت ±(0.5%+5dgt)
ولتاژ DC
1.0V تا 1000V؛ دقت ±(1.0%+5dgt)
جریان True RMS
بسته به سنسور؛ از 10mA تا 6000A
سنسور فلکسیبل 300F
10A تا 6000A؛ با Integrator
توان اکتیو
0.000W تا 9999.9kW
توان راکتیو
0.000VAR تا 9999.9kVAR
توان ظاهری
0.000VA تا 9999.9kVA
ضریب توان PF
1.000- تا 1.000+
انرژی اکتیو
0.000Wh تا 9999.9MWh
انرژی راکتیو
0.000VARh تا 9999.9MVARh
انرژی ظاهری
0.000VAh تا 9999.9MVAh
زاویه فاز
179- تا 180+ درجه
نسبت هارمونیک
0.0% تا 99.9%
زاویه هارمونیک
179- تا 180+ درجه
THD / THD-F
0.0% تا 99.9%
Distortion Factor / THD-R
0.0% تا 99.9%
K-Factor ترانسفورماتور
1.00 تا 99.99
عدم تعادل سهفاز
0.0% تا 100%
PST
دارد؛ فلیکر کوتاهمدت ولتاژ
نمایش شکل موج
نمایش همزمان 4 کانال ولتاژ و 4 کانال جریان
نمودار برداری
دارد؛ Auto Phasor Diagram
ثبت رویداد گذرا
150 مجموعه
ثبت آلارم
12800 رکورد؛ 40 نوع انتخاب پارامتر
رابط ارتباطی
USB و نرمافزار PC
منبع تغذیه
باتری لیتیوم یونی قابل شارژ 9.6V
ابعاد
240 × 170 × 68 میلیمتر
وزن هر کلمپ جریان
510 گرم؛ ×4
اقلام استاندارد همراه

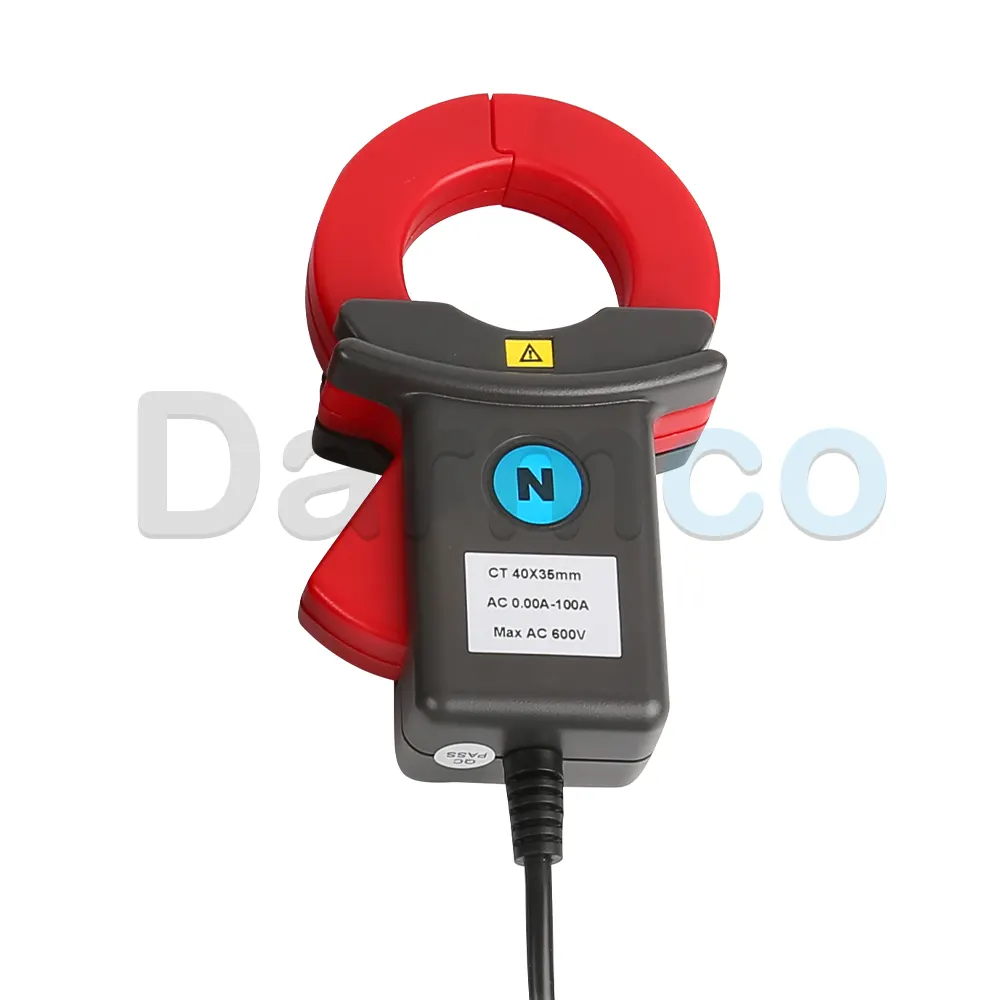

کیف حمل، 5 سیم تست رنگی، 4 گیره سوسماری، آداپتور و 4 کلمپ جریان 1000A
| مشخصات | توضیحات |
|---|
| مدل |
UNI-T UT285C |
| نوع دستگاه |
آنالایزر کیفیت توان سهفاز |
| تعداد کانال |
4U / 4I |
| ولتاژ True RMS فاز به نول |
1.0V تا 1000V؛ ±(0.5%+5dgt) |
| ولتاژ True RMS فاز به فاز |
1.0V تا 2000V؛ ±(0.5%+5dgt) |
| ولتاژ DC |
1.0V تا 1000V؛ ±(1.0%+5dgt) |
| جریان True RMS |
10mA تا 6000A، بسته به نوع سنسور |
| جریان با سنسور 068B |
1.0A تا 1000A |
| جریان با سنسور 300F |
10A تا 6000A |
| توان اکتیو |
0.000W تا 9999.9kW |
| توان راکتیو |
0.000VAR تا 9999.9kVAR |
| توان ظاهری |
0.000VA تا 9999.9kVA |
| ضریب توان PF |
1.000- تا 1.000+ |
| انرژی اکتیو |
0.000Wh تا 9999.9MWh |
| انرژی راکتیو |
0.000VARh تا 9999.9MVARh |
| انرژی ظاهری |
0.000VAh تا 9999.9MVAh |
| زاویه فاز |
179- تا 180+ درجه |
| Tanφ |
32.76- تا 32.76+ |
| DPF |
1.000- تا 1.000+ |
| هارمونیک |
مرتبه 1 تا 50 |
| نسبت هارمونیک |
0.0% تا 99.9% |
| THD / THD-F |
0.0% تا 99.9% |
| Distortion Factor / THD-R |
0.0% تا 99.9% |
| K-Factor ترانسفورماتور |
1.00 تا 99.99 |
| عدم تعادل سهفاز |
0.0% تا 100% |
| PST |
دارد؛ فلیکر کوتاهمدت ولتاژ |
| نمایش شکل موج |
4 کانال ولتاژ و 4 کانال جریان |
| نمودار برداری |
Auto Phasor Diagram |
| Expert Mode |
دارد |
| ثبت رویداد گذرا |
150 مجموعه |
| ثبت آلارم |
12800 رکورد با 40 نوع انتخاب پارامتر |
| Min/Max |
دارد |
| Peak |
دارد |
| رابط ارتباطی |
USB و نرمافزار PC |
| باتری |
لیتیوم یونی قابل شارژ 9.6V |
| ابعاد |
240 × 170 × 68 میلیمتر |
| وزن دستگاه |
1.6 کیلوگرم |
| وزن هر کلمپ |
510 گرم |
| زبان منو |
انگلیسی / چینی |
| اقلام همراه |
کیف حمل، 5 سیم تست، 4 گیره سوسماری، آداپتور و 4 کلمپ جریان 1000A |
تفاوت UT285C با کلمپ مترهای معمولی
یک کلمپ متر معمولی معمولاً برای اندازهگیری جریان و ولتاژ طراحی شده است، اما آنالایزر کیفیت توان UT285C برای تحلیل عمیقتر سیستم برق ساخته شده است. این دستگاه علاوه بر ولتاژ و جریان، اطلاعاتی مانند توان اکتیو، راکتیو و ظاهری، انرژی، ضریب توان، DPF، زاویه فاز، هارمونیک، THD، عدم تعادل سهفاز، K-Factor و PST را نیز در اختیار کاربر قرار میدهد.
بنابراین اگر هدف فقط اندازهگیری جریان یک مدار باشد، یک کلمپ متر ساده ممکن است کافی باشد؛ اما برای عیبیابی کیفیت برق، تحلیل شبکه سهفاز، بررسی هارمونیکها و ثبت رخدادهای شبکه، UT285C امکانات بسیار تخصصیتری ارائه میدهد.
سؤالات متداول درباره آنالایزر کیفیت توان UNI-T UT285C
UNI-T UT285C چیست؟
UNI-T UT285C یک آنالایزر کیفیت توان سهفاز است که برای اندازهگیری و تحلیل ولتاژ، جریان، توان، انرژی، ضریب توان، هارمونیک، THD، عدم تعادل سهفاز، K-Factor، فلیکر کوتاهمدت و سایر پارامترهای شبکه برق طراحی شده است.
آیا UT285C برای سیستم سهفاز مناسب است؟
بله. UT285C بهطور تخصصی برای تحلیل سیستمهای سهفاز طراحی شده و از چهار کانال ولتاژ و چهار کانال جریان پشتیبانی میکند.
حداکثر جریان قابل اندازهگیری با UT285C چقدر است؟
محدوده جریان به سنسور مورد استفاده بستگی دارد. با سنسور 068B محدوده تا 1000 آمپر و با سنسور فلکسیبل 300F محدوده تا 6000 آمپر قابل پوشش است. سنسورهای دیگری مانند 008B و 040B نیز برای جریانهای پایینتر وجود دارند.
آیا UT285C هارمونیک را اندازهگیری میکند؟
بله. این دستگاه نسبت هارمونیک و زاویه هارمونیک را تا مرتبه 50 اندازهگیری میکند و همچنین امکان بررسی THD/THD-F و Distortion Factor/THD-R را دارد.
آیا UT285C قابلیت اندازهگیری THD دارد؟
بله. UT285C دارای قابلیت اندازهگیری Total Harmonic Ratio یا THD/THD-F و همچنین Distortion Factor یا THD-R است و این پارامترها برای تحلیل اعوجاج هارمونیکی شبکه کاربرد دارند.
آیا این دستگاه ضریب توان را اندازهگیری میکند؟
بله. ضریب توان PF در محدوده 1.000- تا 1.000+، به همراه DPF/COSφ و پارامترهای مرتبط با زاویه فاز قابل اندازهگیری است.
آیا UT285C توان اکتیو و راکتیو را اندازهگیری میکند؟
بله. دستگاه توان اکتیو، توان راکتیو و توان ظاهری را اندازهگیری میکند و علاوه بر آن امکان اندازهگیری انرژی اکتیو، راکتیو و ظاهری نیز وجود دارد.
K-Factor در UT285C چه کاربردی دارد؟
K-Factor پارامتری برای ارزیابی اثر بارهای غیرخطی و هارمونیکها بر ترانسفورماتورها است. UT285C این پارامتر را در محدوده 1.00 تا 99.99 اندازهگیری میکند.
آیا UT285C عدم تعادل سهفاز را اندازهگیری میکند؟
بله. دستگاه قابلیت اندازهگیری عدم تعادل سهفاز را برای جریان و ولتاژ دارد و محدوده آن 0.0 تا 100 درصد اعلام شده است.
آیا UT285C فلیکر ولتاژ را اندازهگیری میکند؟
بله. قابلیت Short-Term Voltage Flicker یا PST در فهرست قابلیتهای رسمی UT285C قرار دارد.
چند رویداد در حافظه UT285C ذخیره میشود؟
دستگاه قابلیت ذخیره 150 مجموعه رویداد گذرا را دارد. همچنین سیستم آلارم میتواند حداکثر 12800 رکورد را با 40 نوع انتخاب پارامتر ثبت کند.
آیا اطلاعات UT285C به کامپیوتر منتقل میشود؟
بله. UT285C به رابط USB مجهز است و از نرمافزار رایانهای اختصاصی پشتیبانی میکند.
باتری UT285C قابل شارژ است؟
بله. منبع تغذیه دستگاه یک باتری لیتیوم یونی قابل شارژ 9.6 ولتی است.
وزن و ابعاد آنالایزر کیفیت توان UT285C چقدر است؟
ابعاد دستگاه 240 × 170 × 68 میلیمتر و وزن خود دستگاه 1.6 کیلوگرم است. وزن هر کلمپ جریان نیز حدود 510 گرم اعلام شده است.
آیا UT285C برای عیبیابی تابلو برق مناسب است؟
بله. قابلیتهایی مانند اندازهگیری همزمان ولتاژ و جریان، توان، PF، هارمونیک، THD، عدم تعادل، نمایش شکل موج، نمودار فازوری و ثبت آلارم باعث میشوند این دستگاه برای بررسی و عیبیابی تخصصی تابلوهای برق صنعتی گزینه مناسبی باشد.
آیا UT285C برای اندازهگیری جریان 6000 آمپر بهصورت استاندارد عرضه میشود؟
محدوده 6000 آمپر مربوط به استفاده از سنسور فلکسیبل 300F با Integrator است. در مشخصات اقلام همراه نسخه استاندارد، چهار کلمپ جریان 1000 آمپر ذکر شده است؛ بنابراین هنگام خرید باید نوع سنسورهای همراه با نسخه موردنظر را بررسی کرد.
جمعبندی و خرید آنالایزر کیفیت توان UNI-T UT285C
UNI-T UT285C یک آنالایزر حرفهای کیفیت توان سهفاز است که مجموعهای گسترده از ابزارهای اندازهگیری و تحلیل شبکه برق را در اختیار کاربر قرار میدهد. پشتیبانی از 4 کانال ولتاژ و 4 کانال جریان، True RMS، اندازهگیری توان و انرژی، تحلیل هارمونیک تا مرتبه 50، THD، K-Factor، ضریب توان، DPF، زاویه فاز، عدم تعادل سهفاز و PST، در کنار ثبت رویداد و آلارم، این دستگاه را برای کاربردهای حرفهای برق صنعتی مناسب کرده است.
اگر برای خرید آنالایزر کیفیت توان، آنالایزر برق سهفاز، پاور کوالیتی آنالایزر، تحلیل هارمونیک، بررسی THD یا عیبیابی شبکه برق صنعتی به یک ابزار چندمنظوره نیاز دارید، UNI-T UT285C میتواند گزینهای مناسب برای پروژههای تخصصی باشد. کالیبکس میتواند این محصول را برای کارشناسان برق قدرت، صنایع، واحدهای تعمیرات و نگهداری و متخصصان کیفیت توان پیشنهاد کند.
برای انتخاب صحیح تجهیزات اندازهگیری، علاوه بر مدل دستگاه، باید محدوده ولتاژ و جریان، نوع شبکه، نوع سنسور جریان و قابلیتهای مورد نیاز پروژه نیز در نظر گرفته شود. مشخصات فنی این صفحه بر اساس اطلاعات رسمی منتشرشده برای UNI-T UT285C تنظیم شده است.
