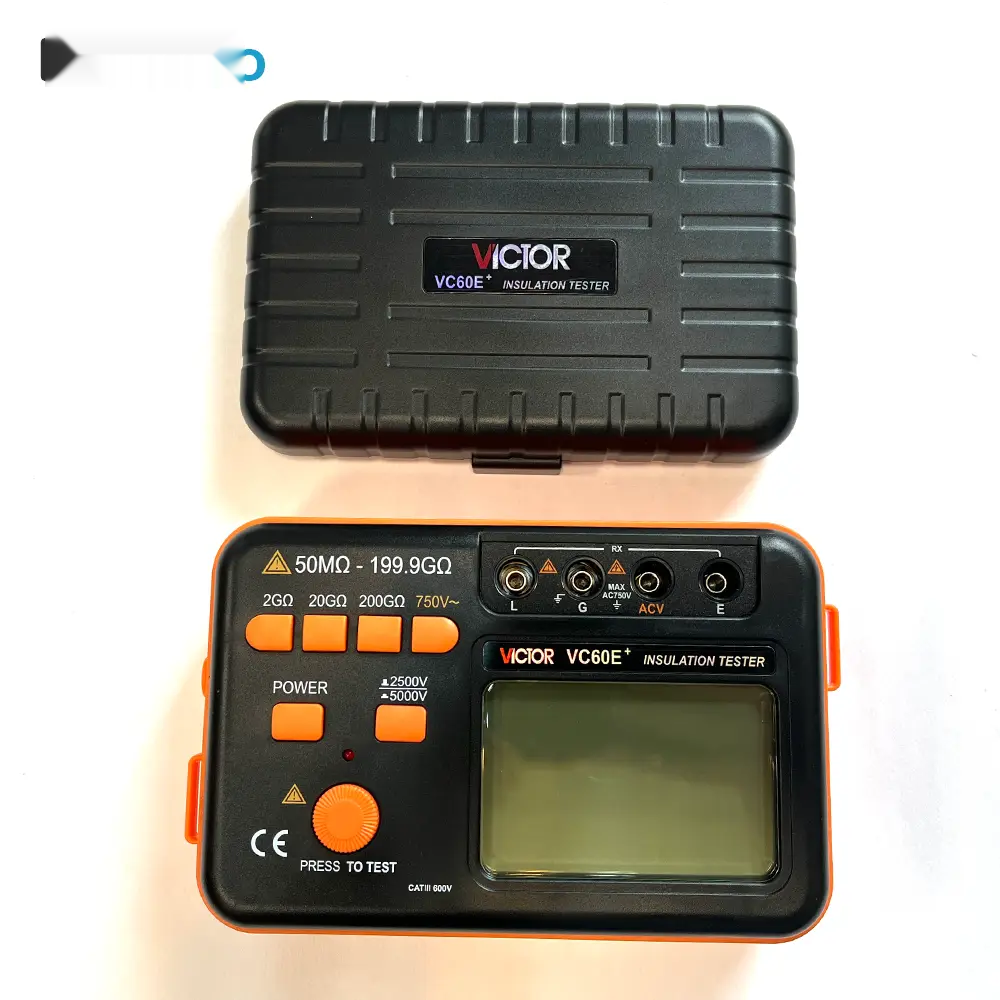

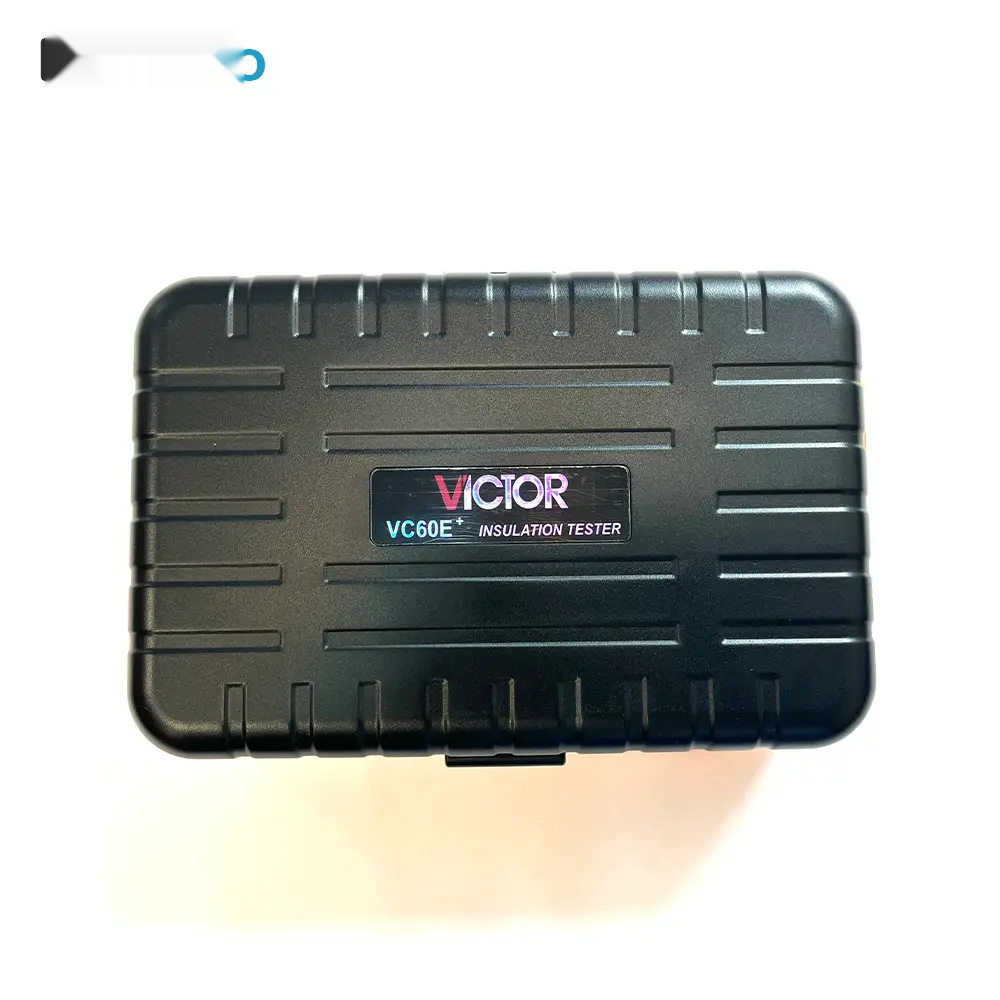

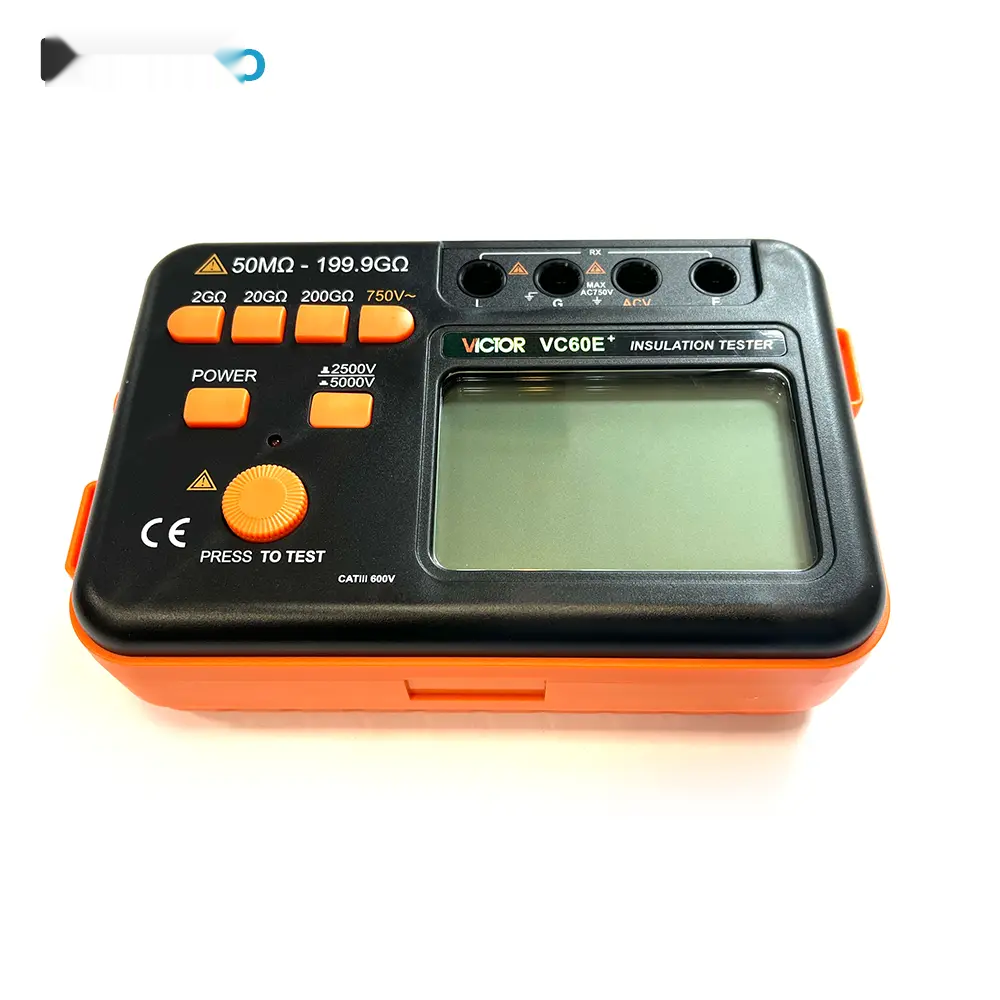

میگر دیجیتال 5000 ولت ویکتور VICTOR VC60E+
میگر دیجیتال ویکتور VICTOR VC60E+ یک تستر حرفهای مقاومت عایقی است که برای بررسی کیفیت عایق کابلها، موتورها، ترانسفورماتورها و تجهیزات الکتریکی مورد استفاده قرار میگیرد. این دستگاه با قابلیت اعمال ولتاژ تست 2500 و 5000 ولت DC و اندازهگیری مقاومت عایقی تا 199.9 گیگااهم، گزینهای مناسب برای تست عایق تجهیزات فشار ضعیف و کاربردهای صنعتی است.
میگر VC60E+ علاوه بر تست مقاومت عایقی، امکان اندازهگیری ولتاژ AC تا 750 ولت را نیز فراهم میکند. نمایشگر دیجیتال با حداکثر نمایش 1999، نشانگر باتری ضعیف، نمایش اضافهمحدوده، هشدار، نور پسزمینه و خاموشی خودکار از امکانات کاربردی این تستر عایق هستند.
معرفی میگر VICTOR VC60E+
میگر یا عایقسنج برای ارزیابی مقاومت الکتریکی عایق بین هادیها و بدنه یا بخشهای مختلف یک تجهیز استفاده میشود. پایین بودن مقاومت عایقی میتواند نشانه فرسودگی، رطوبت، آلودگی یا آسیبدیدگی عایق باشد. VICTOR VC60E+ با اعمال ولتاژ DC بالا و اندازهگیری مقاومت عایقی، امکان بررسی وضعیت عایق تجهیزات الکتریکی را فراهم میکند.
محدوده وسیع اندازهگیری این دستگاه تا 199.9 گیگااهم باعث میشود VC60E+ برای آزمایش عایق کابلهای قدرت، موتورهای الکتریکی، ژنراتورها، ترانسفورماتورها و تجهیزات صنعتی که به اندازهگیری مقاومتهای بسیار بالا نیاز دارند، کاربرد داشته باشد.
ولتاژ تست 2500 و 5000 ولت
یکی از ویژگیهای اصلی میگر 5 کیلوولت ویکتور VC60E+ برخورداری از دو سطح ولتاژ تست 2500 و 5000 ولت DC است. کاربر میتواند متناسب با نوع تجهیز و استاندارد یا دستورالعمل مربوط به آن، سطح مناسب ولتاژ تست را انتخاب کند.
- ولتاژ تست 2500 ولت DC
- ولتاژ تست 5000 ولت DC
- اندازهگیری مقاومت عایقی از 0.05 گیگااهم تا 199.9 گیگااهم
- مناسب برای تست عایق تجهیزات الکتریکی با مقاومت بالا
اندازهگیری مقاومت عایقی تا 199.9 گیگااهم
VC60E+ در رنجهای مختلف امکان اندازهگیری مقاومت عایقی را از مقادیر پایینتر تا 199.9GΩ فراهم میکند. در رنجهای پایینتر دقت اندازهگیری برابر با ±(5%+5 Digit) و در بالاترین محدوده مقاومت عایقی دقت اعلامشده ±(10%+5 Digit) است.
این محدوده اندازهگیری بالا، دستگاه را برای بررسی عایق کابلها، سیمپیچ موتور، ترانسفورماتورها و سایر تجهیزات الکتریکی که نیاز به تست مقاومت عایقی بالا دارند، کاربردی میکند.
اندازهگیری ولتاژ AC تا 750 ولت
یکی دیگر از قابلیتهای کاربردی این مدل، اندازهگیری ولتاژ متناوب تا 750 ولت AC است. دقت این بخش مطابق مشخصات فنی دستگاه برابر با ±(1%+6 Digit) اعلام شده است. این قابلیت میتواند برای بررسی اولیه مدار و اطمینان از شرایط ولتاژ پیش از انجام تست عایق مورد استفاده قرار گیرد.
جریان اتصال کوتاه و عملکرد تست
جریان اتصال کوتاه خروجی VC60E+ کمتر از 4 میلیآمپر است. دستگاه برای تست مقاومت عایقی از مدار اندازهگیری دیجیتال استفاده میکند و مقدار مقاومت را روی نمایشگر LCD نمایش میدهد.
نمایشگر دیجیتال و امکانات کاربردی
- نمایش دیجیتال مقدار اندازهگیریشده
- حداکثر نمایش 1999
- نمایش واحد اندازهگیری
- نمایش اضافهمحدوده
- هشدار اندازهگیری نامعتبر یا مقاومت پایین
- نشانگر باتری ضعیف
- نور پسزمینه نمایشگر
- خاموشی خودکار
کاربردهای میگر دیجیتال VICTOR VC60E+
- تست مقاومت عایقی کابلهای برق و قدرت
- بررسی عایق موتورهای الکتریکی
- تست سیمپیچ موتورها و ژنراتورها
- بررسی عایق ترانسفورماتورها
- تست تابلوهای برق و تجهیزات صنعتی
- بررسی عایق تجهیزات الکتریکی در صنایع نفت و گاز
- تست تجهیزات الکتریکی در صنایع خودروسازی
- عیبیابی افت مقاومت عایقی
- تعمیر و نگهداری دورهای تجهیزات الکتریکی
مشخصات فنی میگر دیجیتال VICTOR VC60E+
| مشخصه | مقدار |
|---|
| برند |
VICTOR |
| مدل |
VC60E+ |
| نوع دستگاه |
میگر دیجیتال و تستر مقاومت عایقی |
| ولتاژهای تست |
2500V / 5000V DC |
| حداکثر ولتاژ تست |
5000V |
| محدوده مقاومت عایقی |
0.05GΩ تا 199.9GΩ |
| رنج 2500 ولت |
0.05GΩ تا 199.9GΩ |
| رنج 5000 ولت |
0.05GΩ تا 199.9GΩ |
| دقت مقاومت عایقی |
±(5%+5 Digit) و ±(10%+5 Digit) |
| اندازهگیری ولتاژ AC |
تا 750V AC |
| دقت ولتاژ AC |
±(1%+6 Digit) |
| جریان اتصال کوتاه |
کمتر از 4mA |
| حداکثر نمایشگر |
1999 |
| نوع نمایشگر |
LCD دیجیتال با نور پسزمینه |
| نشانگر باتری ضعیف |
دارد |
| نمایش اضافهمحدوده |
دارد |
| هشدار |
دارد |
| خاموشی خودکار |
دارد |
| منبع تغذیه |
8 عدد باتری LR6 با ولتاژ 1.5V |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
30 تا 85 درصد RH |
| ابعاد |
175 × 110 × 70 میلیمتر |
| وزن |
حدود 630 تا 720 گرم با باتری |
مزایای میگر 5 کیلوولت VICTOR VC60E+
- ولتاژ تست بالا تا 5000 ولت
- محدوده وسیع اندازهگیری مقاومت عایقی تا 199.9 گیگااهم
- قابلیت اندازهگیری ولتاژ AC تا 750 ولت
- نمایشگر دیجیتال خوانا با نور پسزمینه
- مناسب برای تست کابل، موتور و ترانسفورماتور
- دارای هشدار و نمایش اضافهمحدوده
- دارای نشانگر باتری ضعیف
- خاموشی خودکار برای کاهش مصرف باتری
- طراحی قابل حمل برای استفاده در محیطهای صنعتی و کارگاهی
- ارزش خرید مناسب در مقایسه با بسیاری از تسترهای عایق حرفهای
نکات مهم هنگام استفاده از میگر VC60E+
از آنجا که این دستگاه امکان تولید ولتاژ تست تا 5000 ولت را دارد، انجام تست باید توسط فرد متخصص و مطابق دستورالعمل سازنده تجهیزات انجام شود. پیش از اتصال دستگاه، مدار مورد آزمایش باید از منبع تغذیه جدا شده باشد و پس از پایان تست نیز تخلیه بار الکتریکی تجهیز مورد توجه قرار گیرد. انتخاب ولتاژ تست نامناسب میتواند به عایق یا تجهیز تحت آزمایش آسیب وارد کند.
سؤالات متداول درباره VICTOR VC60E+
میگر VICTOR VC60E+ تا چند ولت تست عایق انجام میدهد؟
این دستگاه دارای دو ولتاژ تست 2500 و 5000 ولت DC است و حداکثر ولتاژ تست آن 5000 ولت میباشد.
حداکثر مقاومت عایقی قابل اندازهگیری با VC60E+ چقدر است؟
حداکثر محدوده اندازهگیری مقاومت عایقی این مدل 199.9 گیگااهم است.
آیا VICTOR VC60E+ قابلیت اندازهگیری ولتاژ AC دارد؟
بله، این میگر علاوه بر تست مقاومت عایقی، قابلیت اندازهگیری ولتاژ AC تا 750 ولت را نیز دارد.
آیا VC60E+ برای تست کابل مناسب است؟
بله، محدوده بالای مقاومت عایقی و ولتاژ تست 5000 ولت باعث شده است این مدل برای بررسی عایق کابلها و تجهیزات الکتریکی مناسب باشد.
آیا از VICTOR VC60E+ میتوان برای تست موتور استفاده کرد؟
بله، تست مقاومت عایقی موتور و سیمپیچ تجهیزات الکتریکی یکی از کاربردهای اصلی تسترهای عایق 5 کیلوولت مانند VC60E+ است.
منبع تغذیه میگر VC60E+ چیست؟
این دستگاه با 8 عدد باتری LR6 با ولتاژ 1.5 ولت تغذیه میشود.
آیا میگر VC60E+ دارای خاموشی خودکار است؟
بله، دستگاه به قابلیت خاموشی خودکار مجهز است تا در زمان عدم استفاده، مصرف باتری کاهش پیدا کند.
میگر VICTOR VC60E+ برای چه کاربرانی مناسب است؟
این مدل برای تکنسینهای برق، متخصصان تعمیر و نگهداری، برقکاران صنعتی و واحدهای عیبیابی تجهیزات الکتریکی که به تست عایق با ولتاژ بالا نیاز دارند، گزینهای کاربردی است.
جمعبندی
میگر دیجیتال 5000 ولت VICTOR VC60E+ یک تستر عایق حرفهای با قابلیت تولید ولتاژ تست 2500 و 5000 ولت و اندازهگیری مقاومت عایقی تا 199.9 گیگااهم است. قابلیت اندازهگیری ولتاژ AC تا 750 ولت، نمایشگر دیجیتال، هشدار، نشانگر باتری ضعیف، نمایش اضافهمحدوده و خاموشی خودکار، امکانات این دستگاه را برای استفاده در تعمیرات و نگهداری تجهیزات الکتریکی تکمیل میکنند. VC60E+ انتخابی مناسب برای تست کابل، موتور، ترانسفورماتور و سایر تجهیزات الکتریکی با نیاز به تست مقاومت عایقی بالا است.
برای اطلاع از قیمت میگر VICTOR VC60E+ و شرایط خرید این تستر عایق میتوانید با کارشناسان فروش کالیبکس (Kalibex) تماس بگیرید.
