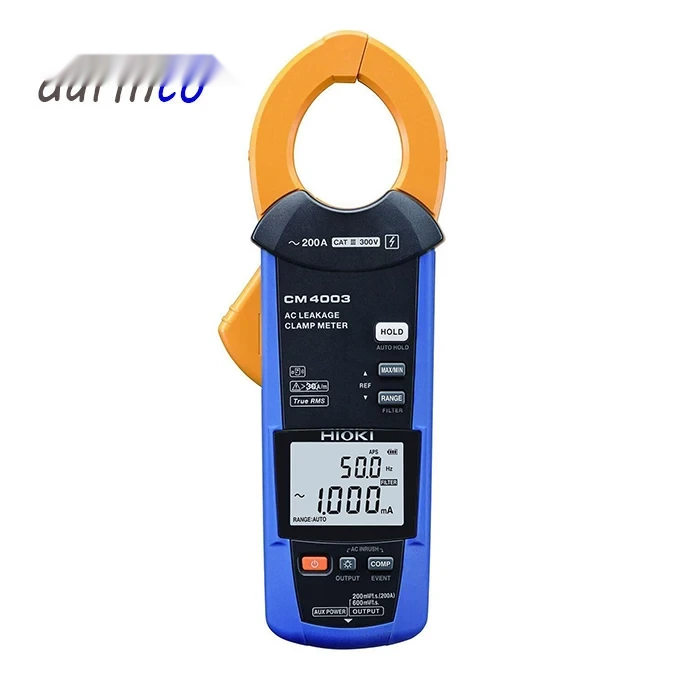

معرفی مولتی متر کلمپی هیوکی AC مدل HIOKI CM4003
مولتی متر کلمپی هیوکی AC مدل HIOKI CM4003 یک کلمپ متر تخصصی برای اندازهگیری دقیق جریان متناوب و بهخصوص جریان نشتی AC است که توسط شرکت HIOKI طراحی شده است. این دستگاه با برخورداری از سنسور جریان با حساسیت بالا، دامنه اندازهگیری گسترده و قابلیت True RMS، برای عیبیابی سیستمهای الکتریکی، بررسی جریان نشتی، تست تجهیزات حفاظتی و اندازهگیری جریان بار مورد استفاده قرار میگیرد.
یکی از مهمترین ویژگیهای کلمپ متر HIOKI CM4003 امکان اندازهگیری جریان از مقادیر بسیار پایین در محدوده میلیآمپر تا جریانهای باری حداکثر 200 آمپر AC است. این گستره باعث میشود دستگاه هم برای تشخیص جریانهای نشتی کوچک و هم برای بررسی جریان مصرفی تجهیزات و مدارهای الکتریکی کاربرد داشته باشد. محدوده اندازهگیری جریان AC این مدل شامل 6.000 mA، 60.00 mA، 600.0 mA، 6.000 A، 60.00 A و 200.0 A است. :contentReference[oaicite:2]{index=2}
مولتی متر کلمپی AC هیوکی CM4003 برخلاف مولتیمترهای کلمپی چندمنظوره، برای اندازهگیری ولتاژ AC یا DC طراحی نشده است و تمرکز اصلی آن بر اندازهگیری جریان AC، جریان نشتی و جریان هجومی است. این موضوع باید هنگام انتخاب دستگاه مورد توجه قرار گیرد. CM4003 همچنین قابلیت اندازهگیری فرکانس در محدوده 15 هرتز تا 2000 هرتز را در اختیار کاربر قرار میدهد. :contentReference[oaicite:3]{index=3}
اندازهگیری جریان نشتی با کلمپ متر هیوکی CM4003
یکی از مهمترین کاربردهای HIOKI CM4003 تشخیص و اندازهگیری جریانهای نشتی است. طراحی سنسور و ساختار هسته و شیلد دستگاه به گونهای است که حساسیت اندازهگیری در بخشهای مختلف فک یکنواخت باشد و اثر میدانهای مغناطیسی خارجی کاهش پیدا کند. همچنین فیلتر پایینگذر دستگاه میتواند اثر جریانهای با فرکانس بالا را کاهش دهد؛ موضوعی که در بررسی جریان نشتی تجهیزات مجهز به اینورتر و تجهیزات الکترونیکی اهمیت دارد. :contentReference[oaicite:4]{index=4}
فک این کلمپ آمپرمتر نشتی قابلیت اندازهگیری هادیهایی با قطر حداکثر 40 میلیمتر را دارد. این ویژگی امکان اندازهگیری کابلهای نسبتاً ضخیم یا چند هادی را فراهم میکند و باعث میشود CM4003 در تابلوهای برق، تأسیسات صنعتی، سیستمهای توزیع برق و عملیات نگهداری و عیبیابی کاربرد مناسبی داشته باشد. :contentReference[oaicite:5]{index=5}
True RMS در مولتی متر کلمپی HIOKI CM4003
CM4003 هیوکی از روش True RMS برای اندازهگیری جریان AC استفاده میکند. این قابلیت در اندازهگیری جریانهایی که شکل موج آنها کاملاً سینوسی نیست اهمیت زیادی دارد و به کاربر کمک میکند مقدار مؤثر جریان را با دقت بالاتری ارزیابی کند. دقت پایه دستگاه در فرکانس 45 تا 400 هرتز برای محدودههای 6.000 میلیآمپر تا 6.000 آمپر برابر ±1.0% rdg ±5 dgt و برای محدودههای 60.00 و 200.0 آمپر برابر ±1.5% rdg ±5 dgt است. :contentReference[oaicite:6]{index=6}
قابلیت اندازهگیری جریان هجومی یا Inrush Current
یکی دیگر از امکانات کاربردی کلمپ متر هیوکی CM4003 قابلیت اندازهگیری جریان هجومی (AC Inrush) است. جریان هجومی معمولاً هنگام روشن شدن موتور، ترانسفورماتور، منابع تغذیه و برخی تجهیزات الکتریکی برای مدت کوتاهی ایجاد میشود و ممکن است بهمراتب بیشتر از جریان کاری عادی باشد. CM4003 برای بررسی این جریان، محدودههای اختصاصی اندازهگیری Inrush را ارائه میکند و در محدوده 200 آمپر نیز امکان اندازهگیری جریان هجومی تا مقادیر بالاتر از جریان کاری عادی دستگاه را طبق شرایط مشخصشده در دفترچه فراهم میکند. :contentReference[oaicite:7]{index=7}
خروجی WAVE و RMS در کلمپ متر CM4003
HIOKI CM4003 علاوه بر نمایش مقدار جریان روی نمایشگر، دارای قابلیت خروجی RMS و WAVE است. در حالت RMS، مقدار مؤثر جریان خروجی داده میشود و در حالت WAVE امکان خروجی شکل موج فراهم است. این قابلیت به کاربر اجازه میدهد CM4003 را در کنار یک رکوردر یا تجهیزات ثبت داده مورد استفاده قرار دهد تا شکل موج و تغییرات جریان در طول زمان بررسی و ثبت شود. :contentReference[oaicite:8]{index=8}
اتصال بیسیم CM4003 به گوشی و تبلت
برای انتقال دادههای اندازهگیریشده به گوشی هوشمند یا تبلت، مولتی متر کلمپی HIOKI CM4003 از آداپتور بیسیم اختیاری Z3210 پشتیبانی میکند. پس از نصب این آداپتور، میتوان از ارتباط Bluetooth و نرمافزار رایگان GENNECT Cross برای مشاهده و ثبت دادهها استفاده کرد. این قابلیت برای ثبت وقایع، بررسی جریان نشتی و تهیه گزارش از اندازهگیریها بسیار کاربردی است. لازم به ذکر است که CM4003 معمولی بدون Z3210 عرضه میشود؛ مدل CM4003-90 نسخهای است که Z3210 به صورت همراه در آن ارائه میشود. :contentReference[oaicite:9]{index=9}
اندازهگیری هارمونیک با استفاده از Z3210
در صورت نصب آداپتور بیسیم Z3210، قابلیتهای دستگاه توسعه پیدا میکند و امکان مشاهده سطوح هارمونیک جریان تا هارمونیک مرتبه 30، ضریب محتوا و THD فراهم میشود. اطلاعات هارمونیکی از طریق نرمافزار GENNECT Cross قابل مشاهده است و میتواند در تحلیل کیفیت جریان و عیبیابی تجهیزات الکتریکی مفید باشد. :contentReference[oaicite:10]{index=10}
فیلتر پایینگذر برای بررسی جریان نشتی
CM4003 مجهز به عملکرد فیلتر پایینگذر است. فرکانس قطع فیلتر در حالت فعال حدود 180 هرتز ±30 هرتز در سطح 3- دسیبل است. این فیلتر میتواند برای کاهش تأثیر مؤلفههای فرکانس بالاتر در اندازهگیری جریان نشتی مورد استفاده قرار گیرد. با توجه به اینکه وجود هارمونیکها میتواند بر مقدار نمایشدادهشده اثر بگذارد، انتخاب صحیح محدوده و وضعیت فیلتر هنگام اندازهگیری اهمیت دارد. :contentReference[oaicite:11]{index=11}
امکانات و قابلیتهای مولتی متر کلمپی هیوکی CM4003
- اندازهگیری True RMS جریان AC: اندازهگیری مقدار مؤثر واقعی جریان متناوب در محدودههای مختلف.
- اندازهگیری جریان نشتی: مناسب برای بررسی جریانهای نشتی بسیار کوچک از 0.060 میلیآمپر تا 200 آمپر.
- اندازهگیری جریان هجومی: مناسب برای بررسی جریان اولیه موتور، ترانسفورماتور و تجهیزات الکتریکی.
- اندازهگیری فرکانس: دارای محدوده اندازهگیری 15 هرتز تا 2000 هرتز.
- خروجی RMS: امکان خروجی مقدار RMS برای اتصال به تجهیزات ثبت و تحلیل داده.
- خروجی WAVE: امکان خروجی شکل موج جریان برای بررسی نوسانات و تغییرات جریان.
- نمایش MAX / MIN / AVG: نمایش مقادیر حداکثر، حداقل و میانگین اندازهگیری.
- PEAK MAX و PEAK MIN: نمایش مقادیر پیک حداکثر و حداقل.
- Data Hold و Auto Hold: نگهداری مقدار اندازهگیریشده برای مشاهده آسانتر.
- Comparator: قابلیت مقایسه مقدار اندازهگیریشده با محدوده تعیینشده برای تسریع تشخیص وضعیت.
- Event Recording: ثبت ساده رویدادها برای بررسی تغییرات و رخدادهای جریان.
- نور پسزمینه: امکان مشاهده بهتر نمایشگر در محیطهای کمنور.
- Auto Power Save: قابلیت صرفهجویی خودکار در مصرف انرژی.
- هشدار صوتی: مجهز به بیزر برای اطلاعرسانی وضعیتهای مختلف.
- تشخیص هارمونیک با Z3210: امکان بررسی هارمونیک جریان تا مرتبه 30 با استفاده از آداپتور بیسیم اختیاری.
کاربردهای کلمپ متر نشتی هیوکی CM4003
مولتی متر کلمپی هیوکی CM4003 به دلیل حساسیت بالا در اندازهگیری جریان AC و وجود محدودههای متنوع، برای طیف وسیعی از کاربردهای صنعتی و تأسیساتی مناسب است. از مهمترین کاربردهای این دستگاه میتوان به موارد زیر اشاره کرد:
- اندازهگیری جریان نشتی در تابلوهای برق و تجهیزات صنعتی
- عیبیابی مشکلات مربوط به GFCI و RCD
- اندازهگیری جریان مصرفی تجهیزات و مدارهای AC
- بررسی جریان نشتی کابلها و هادیها
- بررسی جریان هجومی موتور و تجهیزات الکتریکی
- پایش تغییرات جریان در طول زمان
- ثبت شکل موج جریان با استفاده از خروجی WAVE
- تحلیل هارمونیک جریان با استفاده از آداپتور Z3210 و نرمافزار GENNECT Cross
- تعمیر و نگهداری تجهیزات الکتریکی و تأسیسات صنعتی
مزایای خرید مولتی متر کلمپی HIOKI CM4003
اگر هدف شما خرید یک کلمپ متر جریان نشتی برای اندازهگیری دقیق جریانهای AC در محدوده بسیار وسیع است، HIOKI CM4003 یکی از گزینههای تخصصی این حوزه محسوب میشود. قابلیت اندازهگیری جریان از محدوده میلیآمپر، سنجش جریان بار تا 200 آمپر، True RMS، اندازهگیری جریان هجومی، فک 40 میلیمتری، خروجی RMS و WAVE و امکان اتصال بیسیم به گوشی و تبلت، این دستگاه را به ابزاری مناسب برای مهندسان برق، تکنسینهای تعمیر و نگهداری و متخصصان عیبیابی سیستمهای الکتریکی تبدیل کرده است.
تفاوت HIOKI CM4003 با CM4002
هر دو مدل CM4002 و CM4003 برای اندازهگیری جریان نشتی AC طراحی شدهاند و محدودههای اندازهگیری مشابهی دارند؛ اما CM4003 علاوه بر خروجی، از قابلیت تغذیه خارجی نیز پشتیبانی میکند. این قابلیت با استفاده از آداپتور AC مدل Z1013 امکان اندازهگیری طولانیمدت را فراهم میسازد. بنابراین CM4003 برای کاربردهایی که نیاز به پایش مداوم و طولانی جریان دارند، انتخاب مناسبتری است. :contentReference[oaicite:12]{index=12}
تفاوت CM4003 و CM4003-90

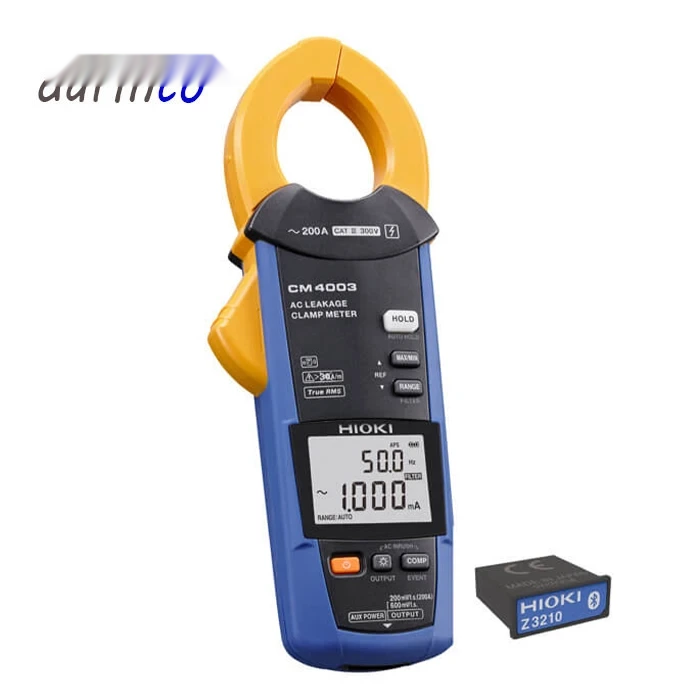

CM4003 به صورت استاندارد بدون آداپتور بیسیم Z3210 عرضه میشود، در حالی که CM4003-90 نسخهای است که آداپتور بیسیم Z3210 به صورت همراه در بستهبندی آن قرار دارد. در صورت نیاز به انتقال بیسیم دادههای اندازهگیری به گوشی یا تبلت، باید وجود Z3210 را هنگام خرید بررسی کنید. :contentReference[oaicite:13]{index=13}
مشخصات فنی مولتی متر کلمپی هیوکی AC مدل HIOKI CM4003
| نوع دستگاه |
کلمپ متر جریان نشتی AC |
|---|
| مدل |
HIOKI CM4003 |
|---|
| نوع جریان قابل اندازهگیری |
AC |
|---|
| محدوده جریان AC |
6.000 mA، 60.00 mA، 600.0 mA، 6.000 A، 60.00 A، 200.0 A |
|---|
| تعداد محدوده جریان |
6 محدوده |
|---|
| روش اندازهگیری |
True RMS |
|---|
| محدوده دقیق تعریفشده |
0.060 mA تا 200.0 A |
|---|
| دقت پایه در 45 تا 400 هرتز |
±1.0% rdg ±5 dgt برای 6.000 mA تا 6.000 A؛ ±1.5% rdg ±5 dgt برای 60.00 A و 200.0 A |
|---|
| دقت پایه در 15 تا 45 هرتز و 400 هرتز تا 2 کیلوهرتز |
±2.0% rdg ±5 dgt |
|---|
| محدوده ولتاژ AC |
ندارد (N/A) |
|---|
| محدوده فرکانس |
15.0 Hz تا 2000 Hz |
|---|
| فاکتور Crest |
3 در تمام محدودهها به جز محدوده 200.0 A؛ در محدوده 200.0 A برابر 1.5 |
|---|
| فیلتر پایینگذر |
فرکانس قطع 180 Hz ±30 Hz در حالت فعال، 3 dB- |
|---|
| خروجی |
RMS و WAVE |
|---|
| اندازهگیری جریان هجومی |
دارد |
|---|
| اندازهگیری هارمونیک |
تا هارمونیک مرتبه 30 با نصب Z3210 |
|---|
| نرمافزار ارتباطی |
GENNECT Cross |
|---|
| ارتباط بیسیم |
با آداپتور اختیاری Z3210 |
|---|
| قطر حداکثر هادی قابل اندازهگیری |
40 میلیمتر |
|---|
| نرخ بهروزرسانی نمایشگر |
5 بار در ثانیه |
|---|
| منبع تغذیه |
2 عدد باتری قلیایی AA یا آداپتور AC مدل Z1013 |
|---|
| زمان کار مداوم |
حدود 48 ساعت بدون Z3210 و حدود 30 ساعت با Z3210 و ارتباط بیسیم |
|---|
| آداپتور AC |
Z1013، خروجی 5 V DC، 2.6 A |
|---|
| ابعاد |
64 × 233 × 37 میلیمتر |
|---|
| وزن |
حدود 400 گرم |
|---|
| درجه حفاظت |
IP40 |
|---|
| رده ایمنی |
CAT III 300 V |
|---|
| استانداردها |
EN 61010، EN 61326، IEC/EN 61557-13 |
|---|
توجه: مشخصات فنی فوق بر اساس اطلاعات رسمی سازنده تهیه شدهاند. در مشخصات فنی برخی منابع قدیمی ممکن است اختلاف جزئی در نحوه نمایش ابعاد یا نام تجهیزات جانبی دیده شود؛ برای استفاده حرفهای، محدودههای اندازهگیری، دقت و شرایط محیطی درجشده در دفترچه راهنمای مدل CM4003 ملاک قرار گیرد.
لوازم جانبی و اقلام همراه HIOKI CM4003
- کابل اتصال L9097 × 1
- کابل USB × 1
- کیف حمل C0203 × 1
- دفترچه راهنما × 1
- برگه نکات و احتیاطهای استفاده × 1
- باتری قلیایی AA (LR6) × 2
آداپتور بیسیم Z3210، آداپتور AC مدل Z1013 و برخی تجهیزات جانبی بسته به نسخه محصول و سفارش، ممکن است به صورت جداگانه ارائه شوند. نسخه CM4003-90 شامل Z3210 است. :contentReference[oaicite:14]{index=14}
سوالات متداول درباره مولتی متر کلمپی هیوکی CM4003
آیا HIOKI CM4003 جریان DC را اندازهگیری میکند؟
خیر. CM4003 یک کلمپ متر تخصصی برای اندازهگیری جریان AC است و قابلیت اندازهگیری جریان DC ندارد.
آیا CM4003 قابلیت اندازهگیری ولتاژ AC دارد؟
خیر. طبق مشخصات رسمی HIOKI، محدوده اندازهگیری ولتاژ AC برای CM4003 وجود ندارد. این دستگاه اساساً برای اندازهگیری جریان AC و جریان نشتی طراحی شده است. :contentReference[oaicite:15]{index=15}
حداکثر جریان قابل اندازهگیری با CM4003 چقدر است؟
حداکثر محدوده اندازهگیری جریان AC برابر 200.0 آمپر است. دستگاه دارای شش محدوده از 6.000 میلیآمپر تا 200.0 آمپر است.
کمترین جریان قابل اندازهگیری توسط HIOKI CM4003 چقدر است؟
محدوده دستگاه از 6.000 میلیآمپر آغاز میشود و محدوده دقت تعریفشده آن از 0.060 میلیآمپر تا 200.0 آمپر اعلام شده است. :contentReference[oaicite:16]{index=16}
آیا CM4003 برای اندازهگیری جریان نشتی مناسب است؟
بله. اندازهگیری جریان نشتی یکی از کاربردهای اصلی این دستگاه است و سنسور و ساختار فک آن برای اندازهگیری جریانهای بسیار کوچک طراحی شده است.
قطر کابل قابل اندازهگیری با CM4003 چقدر است؟
حداکثر قطر هادی قابل اندازهگیری با فک دستگاه 40 میلیمتر است. :contentReference[oaicite:17]{index=17}
آیا CM4003 قابلیت اندازهگیری جریان هجومی دارد؟
بله. CM4003 دارای قابلیت AC Inrush برای اندازهگیری جریان هجومی تجهیزات الکتریکی است. این قابلیت برای بررسی جریان اولیه موتورها و سایر تجهیزات دارای جریان راهاندازی بالا کاربرد دارد. :contentReference[oaicite:18]{index=18}
آیا میتوان اطلاعات CM4003 را به موبایل منتقل کرد؟
بله، اما برای این کار باید آداپتور بیسیم Z3210 روی دستگاه نصب شود. سپس میتوان از نرمافزار GENNECT Cross برای ارتباط با گوشی هوشمند یا تبلت استفاده کرد. :contentReference[oaicite:19]{index=19}
آیا Z3210 همراه CM4003 است؟
در نسخه استاندارد CM4003، آداپتور Z3210 به صورت همراه ارائه نمیشود. CM4003-90 نسخهای است که Z3210 را به صورت همراه دارد. :contentReference[oaicite:20]{index=20}
تفاوت CM4003 با CM4002 چیست؟
تفاوت مهم CM4003 با CM4002 در قابلیت خروجی و تغذیه خارجی است. CM4003 امکان استفاده از آداپتور AC مدل Z1013 برای اندازهگیری طولانیمدت را دارد و برای کاربردهای نیازمند پایش مداوم مناسبتر است. :contentReference[oaicite:21]{index=21}
آیا CM4003 True RMS است؟
بله. اندازهگیری جریان AC در CM4003 با روش True RMS انجام میشود.
آیا CM4003 برای اندازهگیری جریان نشتی اینورتر مناسب است؟
CM4003 دارای فیلتر پایینگذر برای کاهش اثر جریانهای فرکانس بالا است و HIOKI نیز کاربرد آن را در اندازهگیری جریان نشتی تجهیزات دارای مؤلفههای فرکانس بالا مطرح کرده است. با این حال، برای هر کاربرد خاص باید شرایط مدار، فرکانس و نوع جریان بررسی شود. :contentReference[oaicite:22]{index=22}
آیا CM4003 برای اندازهگیری طولانیمدت مناسب است؟
بله. CM4003 علاوه بر باتری، امکان استفاده از تغذیه خارجی با آداپتور اختیاری Z1013 را دارد و به همین دلیل برای اندازهگیریهای طولانیمدت مناسب است. :contentReference[oaicite:23]{index=23}
جمعبندی خرید مولتی متر کلمپی هیوکی AC مدل HIOKI CM4003
مولتی متر کلمپی هیوکی AC مدل HIOKI CM4003 یک ابزار تخصصی برای اندازهگیری جریان متناوب، جریان نشتی و جریان هجومی است که با محدوده اندازهگیری گسترده، True RMS، فک 40 میلیمتری، قابلیت اندازهگیری فرکانس، خروجی RMS و WAVE، فیلتر پایینگذر و امکان اتصال به تجهیزات ثبت داده، نیاز بسیاری از متخصصان برق و تعمیر و نگهداری را پوشش میدهد. امکان استفاده از آداپتور بیسیم Z3210 و نرمافزار GENNECT Cross نیز قابلیتهای ثبت و تحلیل داده دستگاه را افزایش میدهد. اگر هدف شما خرید کلمپ متر نشتی AC حرفهای برای عیبیابی تابلوهای برق، تجهیزات صنعتی، مدارهای حفاظتی و بررسی جریانهای نشتی و هجومی است، CM4003 یکی از گزینههای تخصصی HIOKI در این رده محسوب میشود.
