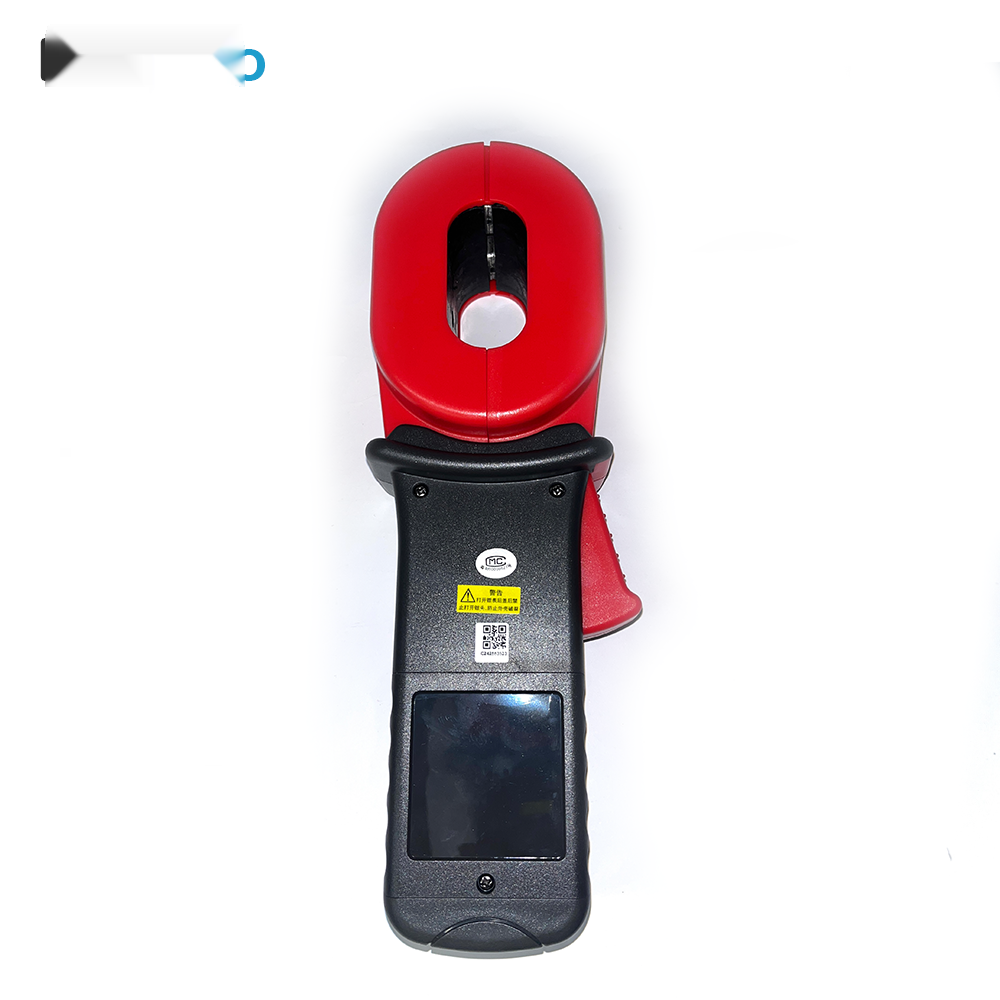

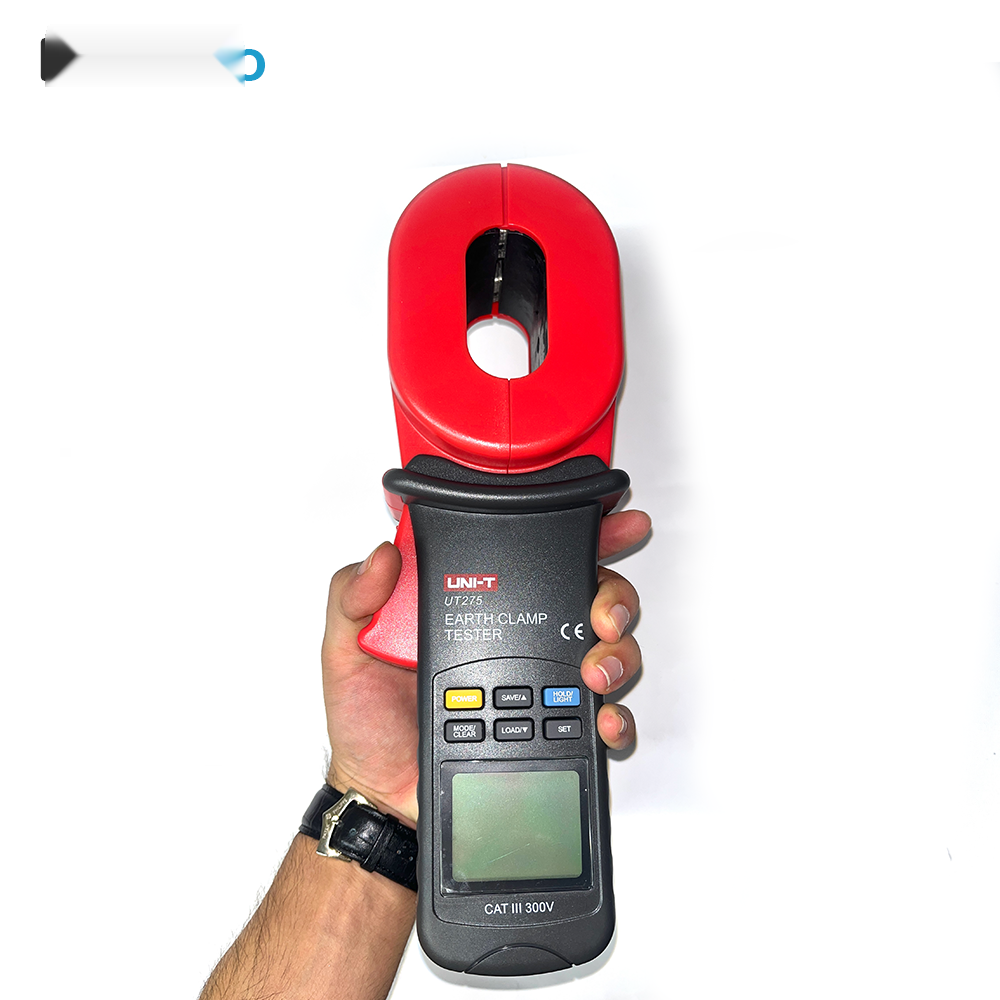

معرفی ارت سنج کلمپی دیجیتال یونیتی UNI-T UT275
ارت سنج کلمپی دیجیتال UNI-T UT275 یکی از ابزارهای کاربردی برای اندازهگیری مقاومت سیستم ارت و جریان نشتی است که با استفاده از روش کلمپی، امکان بررسی وضعیت سیستم زمین را بدون نیاز به قطع سیم ارت فراهم میکند. این دستگاه برای تکنسینهای برق، مهندسان ناظر، متخصصان تأسیسات الکتریکی، پیمانکاران سیستمهای ارتینگ و کارشناسان تعمیر و نگهداری تجهیزات الکتریکی گزینهای کاربردی محسوب میشود.
یکی از مهمترین مزایای ارت تستر کلمپی UNI-T UT275 عدم نیاز به استفاده از الکترودهای کمکی در روش اندازهگیری کلمپی است. کاربر میتواند با قرار دادن فک دستگاه روی هادی مناسب، مقاومت حلقه زمین را اندازهگیری کند. این ویژگی باعث میشود فرآیند تست نسبت به روشهای سنتی سه سیمه سریعتر و سادهتر انجام شود. البته روش کلمپی برای هر نوع سیستم زمین مناسب نیست و برای اندازهگیری مقاومت یک الکترود زمین کاملاً منفرد، باید از روشهای مناسب دیگر مانند روش سه سیمه استفاده شود.
UNI-T UT275 علاوه بر اندازهگیری مقاومت زمین، قابلیت اندازهگیری جریان نشتی تا 30 آمپر را نیز دارد. این قابلیت به تکنسین کمک میکند جریانهای ناخواسته در سیستم ارت و مدارهای مرتبط را بررسی کرده و در عیبیابی سیستمهای الکتریکی مورد استفاده قرار دهد. دستگاه دارای رنج خودکار، DATA HOLD، حافظه داخلی برای ذخیره 30 مقدار اندازهگیری، نمایشگر LCD با حداکثر نمایش 10000 شمارش و نور پسزمینه است. :contentReference[oaicite:1]{index=1}
کاربرد ارت سنج کلمپی UNI-T UT275
ارت سنج کلمپی یونیتی UT275 برای بررسی و پایش سیستمهای اتصال زمین در محیطهای صنعتی، تجاری و تأسیسات الکتریکی کاربرد دارد. طراحی کلمپی این دستگاه باعث میشود اندازهگیری در بسیاری از سیستمهای ارتینگ بدون باز کردن اتصال زمین انجام شود و سرعت عملیات تست افزایش پیدا کند.
- اندازهگیری مقاومت سیستم اتصال زمین و ارتینگ
- بررسی سیستمهای ارت چندگانه و حلقهای
- اندازهگیری جریان نشتی AC
- عیبیابی و بررسی وضعیت سیستمهای زمین
- تست دورهای سیستمهای ارتینگ در تأسیسات
- استفاده در پروژههای برق صنعتی و ساختمانی
- مناسب برای تکنسینها، مهندسان برق و کارشناسان تعمیر و نگهداری
ویژگیها و مزایای ارت تستر کلمپی UNI-T UT275
- اندازهگیری مقاومت زمین از 0.01 تا 1000 اهم: این دستگاه امکان اندازهگیری مقاومت ارت را در محدوده وسیعی فراهم میکند و در پایینترین محدوده دارای وضوح 0.001 اهم است.
- اندازهگیری جریان نشتی تا 30 آمپر: UT275 میتواند جریان نشتی را از محدوده میلیآمپر تا 30 آمپر اندازهگیری کند.
- اندازهگیری بدون قطع سیم ارت: طراحی کلمپی دستگاه امکان انجام تست را بدون جدا کردن هادی زمین در سیستمهای سازگار با این روش فراهم میکند.
- دهانه فک 28 میلیمتر: فک کلمپی دستگاه برای قرارگیری روی هادیهای مناسب تا قطر حدود 28 میلیمتر طراحی شده است.
- نمایشگر 10000 شمارشی: نمایشگر LCD اطلاعات اندازهگیری را با خوانایی مناسب نمایش میدهد و به نور پسزمینه نیز مجهز است.
- رنج خودکار: دستگاه به صورت Auto Range محدوده مناسب اندازهگیری را انتخاب میکند و کاربری آن را سادهتر میسازد.
- قابلیت DATA HOLD: مقدار نمایش داده شده را برای مشاهده و ثبت راحتتر روی نمایشگر ثابت نگه میدارد.
- حافظه داخلی: امکان ذخیره و بازیابی حداکثر 30 مقدار اندازهگیری شده را دارد.
- کالیبراسیون خودکار: دستگاه از قابلیت Auto Calibration برخوردار است.
- خاموشی خودکار: برای کاهش مصرف باتری، دستگاه در صورت عدم استفاده به صورت خودکار خاموش میشود.
- نشانگر ضعیف بودن باتری: وضعیت باتری توسط دستگاه اعلام میشود تا کاربر پیش از افت عملکرد دستگاه نسبت به تعویض باتری اقدام کند.
مشخصات فنی ارت سنج کلمپی دیجیتال UNI-T UT275
اندازهگیری مقاومت زمین
رنج اندازهگیری
0.01Ω تا 1000Ω
0.01 تا 0.099Ω
±(1% + 0.01Ω)
0.1 تا 0.99Ω
±(1% + 0.01Ω)
1 تا 49.9Ω
±(1.5% + 0.1Ω)
600 تا 1000Ω
±(25% + 20Ω)
اندازهگیری جریان نشتی
0.3 تا 2.99A
±(2.5% + 100mA)
مشخصات عمومی
نوع نمایشگر
LCD با حداکثر نمایش 10000 شمارش
ابعاد نمایشگر
47 × 28.5 میلیمتر
حداکثر باز شدن فک
28 میلیمتر
نور پسزمینه نمایشگر
دارد
منبع تغذیه
4 عدد باتری 1.5V نوع LR6
ابعاد دستگاه
293 × 90 × 66 میلیمتر
استاندارد ایمنی
CAT III 300V
لوازم جانبی
باتری، حلقه تست، جعبه ابزار و دفترچه راهنمای انگلیسی
روش استفاده از ارت سنج کلمپی UNI-T UT275
برای استفاده صحیح از ارت سنج کلمپی UNI-T UT275 ابتدا باید از مناسب بودن ساختار سیستم ارت برای روش کلمپی اطمینان حاصل شود. در سیستمهای دارای مسیر برگشت و چند اتصال زمین، فک دستگاه روی هادی مورد نظر قرار میگیرد و پس از انتخاب حالت اندازهگیری مقاومت زمین، مقدار مقاومت روی نمایشگر دستگاه نشان داده میشود. این روش به دلیل عدم نیاز به قطع هادی ارت، سرعت انجام تست را افزایش میدهد.
در هنگام اندازهگیری جریان نشتی نیز فک کلمپ باید مطابق دستورالعمل سازنده روی هادی مناسب قرار گیرد. رعایت محدوده اندازهگیری، شرایط ایمنی محیط و الزامات استانداردهای مربوط به سیستم برق پیش از انجام تست ضروری است.
آیا UNI-T UT275 برای اندازهگیری یک چاه ارت منفرد مناسب است؟
روش کلمپی این دستگاه برای سیستمهایی طراحی شده است که مسیر حلقهای یا مسیر برگشت جریان از طریق اتصالات زمین وجود داشته باشد. بنابراین برای اندازهگیری مقاومت یک الکترود یا چاه ارت کاملاً منفرد، نباید صرفاً به روش کلمپی متکی بود و استفاده از روشهای استاندارد مبتنی بر الکترودهای کمکی، مانند روش سه سیمه، گزینه مناسبتری است.
مزیت ارت تستر کلمپی UT275 نسبت به ارت سنج سه سیمه چیست؟
مهمترین مزیت UT275 سرعت و سهولت انجام اندازهگیری در سیستمهای سازگار با روش کلمپی است؛ زیرا نیازی به نصب الکترودهای کمکی و قطع اتصال زمین وجود ندارد. در مقابل، ارتسنجهای سه سیمه برای اندازهگیری مقاومت الکترود زمین به روش افت پتانسیل کاربرد گستردهای دارند و در شرایطی که اندازهگیری یک الکترود منفرد موردنظر است، روش مناسبتری هستند.
تفاوت اندازهگیری مقاومت زمین و جریان نشتی در UT275
مقاومت زمین نشاندهنده میزان مقاومت مسیر اتصال سیستم زمین است، در حالی که جریان نشتی مقدار جریان ناخواستهای است که در یک مدار یا سیستم وجود دارد. وجود هر دو قابلیت در UNI-T UT275 باعث میشود این دستگاه علاوه بر تست ارت، برای بررسی و عیبیابی برخی مشکلات مربوط به جریان نشتی نیز کاربرد داشته باشد.
سؤالات متداول درباره ارت سنج کلمپی UNI-T UT275
ارت سنج UNI-T UT275 چه چیزی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت زمین و همچنین جریان نشتی AC طراحی شده است. مقاومت زمین تا 1000 اهم و جریان نشتی تا 30 آمپر قابل اندازهگیری است. :contentReference[oaicite:2]{index=2}
حداقل رنج اندازهگیری مقاومت UT275 چقدر است؟
محدوده اندازهگیری مقاومت زمین از 0.01 اهم آغاز میشود و وضوح اندازهگیری در پایینترین رنج به 0.001 اهم میرسد. :contentReference[oaicite:3]{index=3}
حداکثر جریان قابل اندازهگیری با UNI-T UT275 چقدر است؟
حداکثر محدوده اندازهگیری جریان نشتی این دستگاه 30 آمپر است. :contentReference[oaicite:4]{index=4}
آیا برای استفاده از UT275 باید سیم ارت را قطع کرد؟
خیر؛ یکی از مزایای روش کلمپی UT275 این است که در سیستمهای مناسب، اندازهگیری بدون قطع کردن هادی زمین انجام میشود و به الکترود کمکی نیاز ندارد. :contentReference[oaicite:5]{index=5}
دهانه کلمپ ارت سنج UT275 چقدر باز میشود؟
حداکثر بازشدگی فک این دستگاه 28 میلیمتر است. :contentReference[oaicite:6]{index=6}
آیا UT275 حافظه داخلی دارد؟
بله، دستگاه قابلیت ذخیره و بازیابی حداکثر 30 مقدار اندازهگیری را دارد. :contentReference[oaicite:7]{index=7}
آیا ارت سنج کلمپی UT275 دارای رنج خودکار است؟
بله، UNI-T UT275 به قابلیت Auto Range مجهز است و همچنین DATA HOLD، نور پسزمینه LCD، خاموشی خودکار و کالیبراسیون خودکار را ارائه میدهد. :contentReference[oaicite:8]{index=8}
ارت سنج UT275 با چه باتریهایی کار میکند؟
منبع تغذیه دستگاه چهار عدد باتری 1.5 ولتی نوع LR6 است. :contentReference[oaicite:9]{index=9}
وزن ارت سنج کلمپی UNI-T UT275 چقدر است؟
وزن خالص دستگاه حدود 1.32 کیلوگرم و ابعاد آن 293 × 90 × 66 میلیمتر است. :contentReference[oaicite:10]{index=10}
جمعبندی و راهنمای خرید UNI-T UT275
ارت سنج کلمپی دیجیتال UNI-T UT275 انتخابی مناسب برای افرادی است که به یک ارت تستر کلمپی با رنج اندازهگیری گسترده، قابلیت اندازهگیری جریان نشتی، حافظه داخلی و کاربری سریع نیاز دارند. اندازهگیری مقاومت زمین از 0.01 تا 1000 اهم، جریان نشتی تا 30 آمپر، دهانه فک 28 میلیمتری، نمایشگر 10000 شمارشی، رنج خودکار و امکان ذخیره 30 داده، از مهمترین قابلیتهای این مدل هستند. :contentReference[oaicite:11]{index=11}
در صورتی که هدف شما تست سریع سیستمهای ارت چندگانه و حلقهای بدون قطع هادی زمین باشد، UNI-T UT275 میتواند گزینه مناسبی باشد. برای انتخاب دقیقتر بین ارت سنج کلمپی و ارت سنج سه سیمه نیز بهتر است نوع سیستم ارت، تعداد الکترودها و روش موردنیاز برای اندازهگیری در پروژه بررسی شود. کارشناسان کالیبکس میتوانند برای انتخاب مدل مناسب ارت تستر متناسب با کاربرد شما راهنمایی ارائه کنند.
