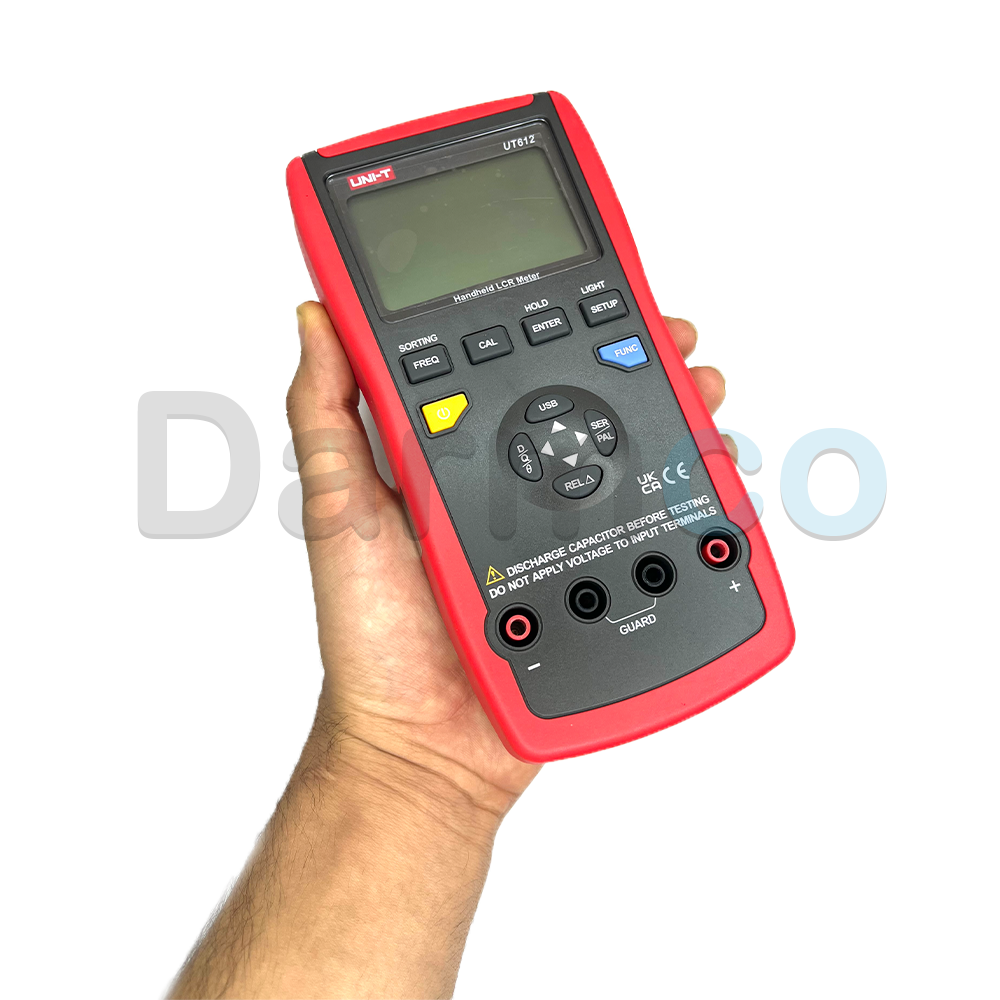

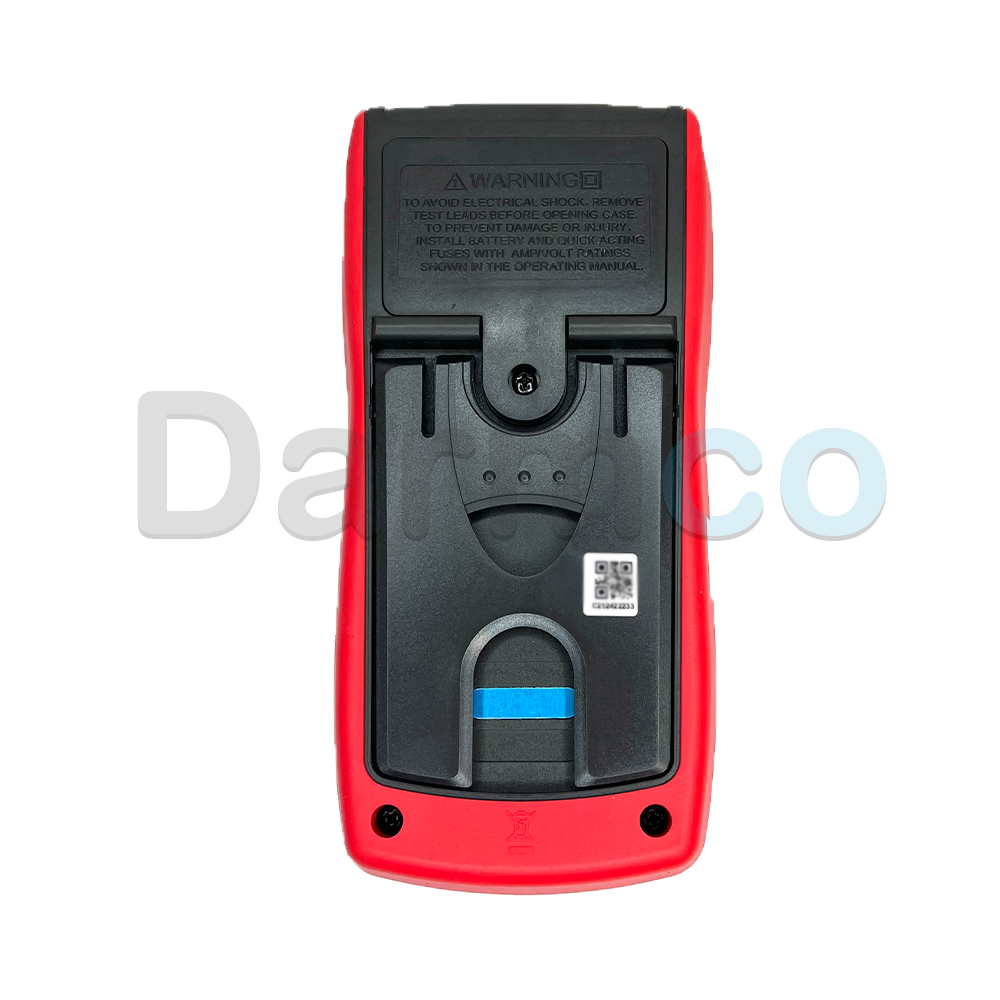

معرفی LCR متر یونیتی مدل UNI-T UT612
LCR متر دیجیتال یونیتی UNI-T UT612 یک دستگاه تخصصی و دقیق برای اندازهگیری پارامترهای الکتریکی قطعات پسیو از جمله مقاومت (R)، ظرفیت خازنی (C) و اندوکتانس (L) است. این LCR متر حرفهای علاوه بر اندازهگیری مقدار اصلی قطعات، امکان بررسی پارامترهای تکمیلی مانند امپدانس (Z)، مقاومت DC یا DCR، ضریب کیفیت (Q)، ضریب اتلاف (D)، زاویه فاز (θ) و ESR را نیز فراهم میکند.
پشتیبانی از فرکانسهای تست مختلف تا 100 کیلوهرتز، انتخاب حالت اندازهگیری سری و موازی، رنج خودکار و دقت مناسب باعث شده است UNI-T UT612 برای تعمیرکاران حرفهای، مهندسان الکترونیک، آزمایشگاههای تحقیق و توسعه، خطوط تولید و واحدهای کنترل کیفیت انتخابی کاربردی باشد.
اندازهگیری دقیق مقاومت، خازن و سلف با UNI-T UT612
یکی از مهمترین مزایای LCR متر UT612، پوشش گسترده محدوده اندازهگیری است. این دستگاه قابلیت اندازهگیری مقاومت از 20 اهم تا 200 مگااهم، ظرفیت خازنی از 200 پیکوفاراد تا 20 میلیفاراد و اندوکتانس از 20 میکروهانری تا 2000 هانری را دارد. به همین دلیل میتوان از آن برای بررسی طیف متنوعی از قطعات الکترونیکی در کاربردهای مختلف استفاده کرد.
رنج اندازهگیری خودکار، انتخاب محدوده مناسب را برای کاربر سادهتر میکند و موجب افزایش سرعت تست قطعات میشود. علاوه بر این، امکان انتخاب فرکانس تست متناسب با نوع قطعه کمک میکند رفتار الکتریکی قطعات در شرایط مختلف با دقت بیشتری بررسی شود.
پشتیبانی از 5 فرکانس تست تا 100kHz
LCR متر دیجیتال UNI-T UT612 از پنج فرکانس تست شامل 100Hz، 120Hz، 1kHz، 10kHz و 100kHz پشتیبانی میکند. وجود فرکانسهای متنوع، امکان ارزیابی عملکرد خازنها، سلفها و سایر قطعات پسیو را در شرایط تست متفاوت فراهم میسازد.
فرکانسهای پایینتر برای بسیاری از اندازهگیریهای عمومی قطعات مناسب هستند، در حالی که فرکانس 100 کیلوهرتز امکان بررسی دقیقتر رفتار برخی قطعات در کاربردهای فرکانس بالاتر را فراهم میکند. این ویژگی، UT612 را از بسیاری از LCR مترهای ساده و محدود متمایز میسازد.
اندازهگیری سری و موازی قطعات الکترونیکی
یکی از قابلیتهای مهم ال سی آر متر UNI-T UT612 امکان اندازهگیری قطعات در دو حالت Series و Parallel است. این قابلیت برای تحلیل دقیقتر مدار معادل قطعات پسیو اهمیت دارد و به کاربر اجازه میدهد بسته به نوع قطعه و شرایط آزمایش، روش مناسب اندازهگیری را انتخاب کند.
UT612 علاوه بر مقدار اصلی L، C و R، پارامترهایی مانند Q، D، ESR، DCR، امپدانس و زاویه فاز را نیز در اختیار کاربر قرار میدهد. بنابراین این دستگاه تنها یک تستر ساده خازن و سلف نیست و میتواند برای تحلیل تخصصیتر قطعات الکترونیکی مورد استفاده قرار گیرد.
نمایشگر 20000 شمارشی و قابلیت Data Hold
این LCR متر مجهز به نمایشگر دیجیتال با ظرفیت نمایش 20000 شمارش است و اطلاعات اندازهگیری را به شکل واضح در اختیار کاربر قرار میدهد. وجود نور پسزمینه LCD نیز مشاهده مقادیر را در محیطهای کمنور آسانتر میکند.
قابلیت Data Hold امکان ثابت نگه داشتن مقدار نمایش داده شده را فراهم میکند تا کاربر بتواند نتیجه تست را بدون نیاز به نگه داشتن مداوم قطعه یا پراب مشاهده و ثبت کند. بارگراف آنالوگ نیز اطلاعات تکمیلی از وضعیت اندازهگیری را در اختیار کاربر قرار میدهد.
اتصال LCR متر UNI-T UT612 به کامپیوتر
یکی از قابلیتهای کاربردی UT612، امکان اتصال دستگاه به کامپیوتر از طریق رابط USB است. این ویژگی برای کاربرانی که نیاز به ثبت، انتقال و بررسی نتایج اندازهگیری دارند اهمیت زیادی دارد و استفاده از دستگاه را در محیطهای آزمایشگاهی و خطوط تولید سادهتر میکند.
با استفاده از قابلیت ثبت داده، امکان انتقال حجم قابل توجهی از اطلاعات اندازهگیری شده به کامپیوتر وجود دارد. طبق مشخصات ارائهشده، ظرفیت ذخیرهسازی دادهها از طریق ارتباط USB تا 60000 داده است که برای کنترل کیفیت، مستندسازی نتایج و انجام آزمایشهای طولانیمدت کاربردی است.
رنج خودکار، کالیبراسیون و قابلیت مقایسه
وجود Auto Range در UNI-T UT612 باعث میشود دستگاه بتواند محدوده مناسب اندازهگیری را به صورت خودکار انتخاب کند. این قابلیت ضمن کاهش زمان تست، استفاده از دستگاه را برای اندازهگیری قطعات با مقادیر متفاوت سادهتر میکند.
این مدل همچنین از قابلیتهای کاربردی مانند حالت نسبی (Relative)، تابع مقایسه، کالیبراسیون و ذخیره اطلاعات بهره میبرد. مجموعه این امکانات، UT612 را برای تست و کنترل کیفیت قطعات در محیطهای حرفهای مناسبتر میکند.
کاربردهای LCR متر دیجیتال UNI-T UT612
- اندازهگیری دقیق مقاومت، خازن و سلف
- تست خازنهای الکترولیتی، سرامیکی و فیلمی
- اندازهگیری سلفها، چوکها و سیمپیچها
- بررسی ESR و DCR قطعات
- تعمیر و عیبیابی بردهای الکترونیکی
- کنترل کیفیت قطعات الکترونیکی
- استفاده در خطوط تولید تجهیزات الکترونیکی
- آزمایشگاههای الکترونیک و تحقیق و توسعه
- طراحی و بررسی مدارهای الکترونیکی
- تست و مقایسه قطعات پسیو
مزایای LCR متر یونیتی UT612
- پوشش گسترده رنج اندازهگیری مقاومت، ظرفیت و اندوکتانس
- پشتیبانی از فرکانس تست تا 100 کیلوهرتز
- اندازهگیری در حالت سری و موازی
- نمایش پارامترهای تکمیلی مانند Q، D، ESR، DCR و زاویه فاز
- نمایشگر 20000 شمارشی با نور پسزمینه
- رنج خودکار برای افزایش سرعت و سهولت اندازهگیری
- قابلیت Data Hold و حالت نسبی
- قابلیت اتصال USB به کامپیوتر
- امکان ثبت و انتقال دادههای اندازهگیری
- قابلیت کالیبراسیون و مقایسه نتایج
- طراحی قابل حمل و وزن مناسب برای استفاده طولانیمدت
خرید LCR متر دیجیتال UNI-T UT612
اگر به دنبال یک LCR متر حرفهای برای اندازهگیری خازن، سلف و مقاومت هستید، UNI-T UT612 با برخورداری از فرکانسهای تست متنوع، رنج اندازهگیری گسترده، حالت سری و موازی، اندازهگیری پارامترهای تکمیلی و امکان اتصال به کامپیوتر، گزینهای مناسب برای کاربردهای تخصصی محسوب میشود. این دستگاه میتواند در تعمیرات تخصصی، آزمایشگاه، طراحی مدار و کنترل کیفیت مورد استفاده قرار گیرد.
مشخصات فنی LCR متر دیجیتال UNI-T UT612
| مشخصه | مقدار / توضیحات |
|---|
| برند |
UNI-T |
| مدل |
UT612 |
| نوع دستگاه |
LCR متر دیجیتال حرفهای |
| مقاومت |
20Ω تا 200MΩ — دقت ±(0.3%+5) |
| ظرفیت خازنی |
200pF تا 20mF — دقت ±(0.5%+5) |
| اندوکتانس |
20µH تا 2000H — دقت ±(0.5%+5) |
| پارامترهای قابل اندازهگیری |
L / C / R / DCR / Q / D / θ / ESR |
| فرکانسهای تست |
100Hz، 120Hz، 1kHz، 10kHz، 100kHz |
| ولتاژ تست |
0.6Vrms |
| حالت اندازهگیری |
Series / Parallel |
| رزولوشن D/Q |
0.001 |
| نمایشگر |
LCD با نور پسزمینه، 20000 شمارش |
| رنج خودکار |
دارد |
| Data Hold |
دارد |
| حالت نسبی |
دارد |
| تابع مقایسه |
دارد |
| کالیبراسیون |
دارد |
| ذخیره اطلاعات |
دارد |
| ظرفیت ثبت داده از طریق USB |
تا 60000 داده در کامپیوتر |
| رابط ارتباطی |
USB |
| بارگراف آنالوگ |
دارد |
| نشانگر باتری ضعیف |
≤6.8V |
| خاموش شدن خودکار |
دارد |
| منبع تغذیه |
باتری 9V مدل 6F22 یا USB |
| ابعاد نمایشگر |
40 × 63 میلیمتر |
| ابعاد دستگاه |
96 × 193 × 47 میلیمتر |
| وزن |
374 گرم |
| رنگ |
قرمز و خاکستری |

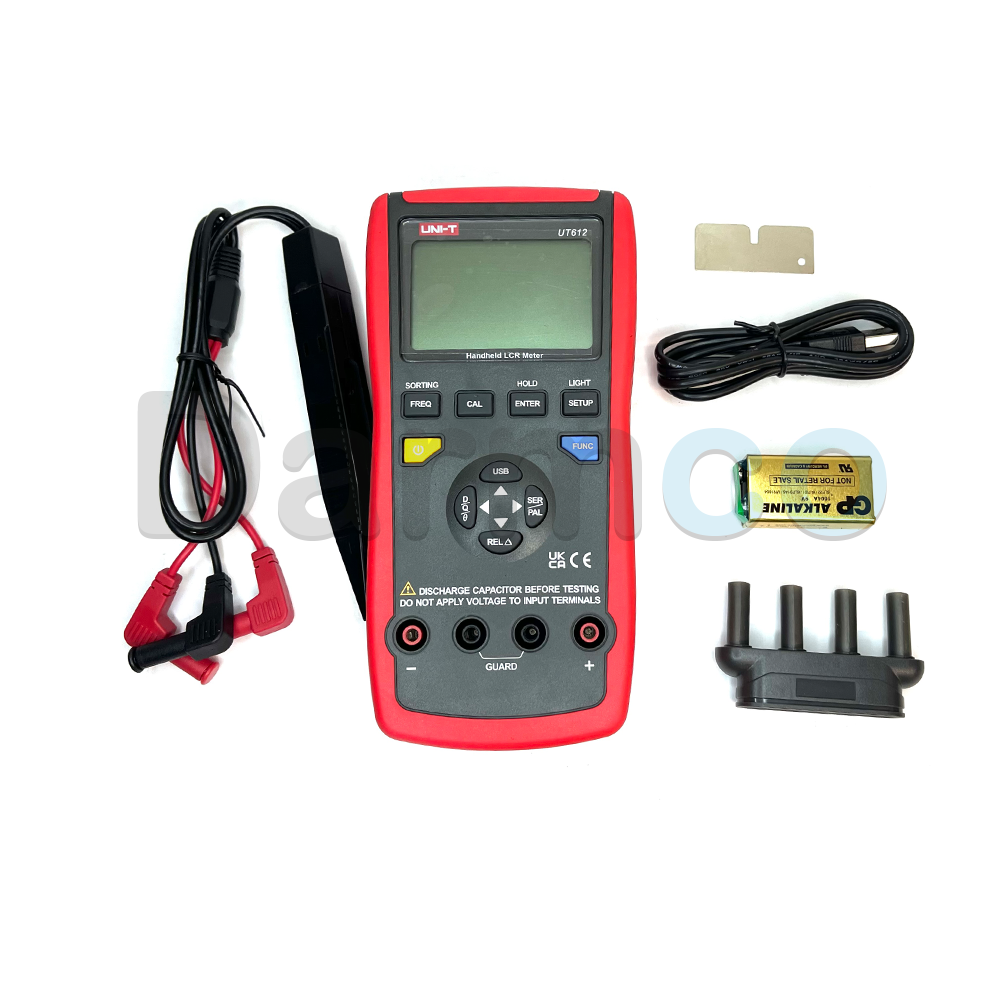

| اقلام همراه |
باتری، گیره تست SMD، کابل USB، سوکت چندمنظوره و CD نرمافزار کامپیوتر |
| لوازم جانبی اختیاری |
آداپتور USB |
سوالات متداول درباره LCR متر UNI-T UT612
LCR متر UNI-T UT612 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی L، C و R را اندازهگیری میکند و امکان بررسی پارامترهایی مانند DCR، ESR، ضریب کیفیت Q، ضریب اتلاف D، امپدانس و زاویه فاز را نیز فراهم میسازد.
حداکثر فرکانس تست در UNI-T UT612 چقدر است؟
حداکثر فرکانس تست این LCR متر 100 کیلوهرتز است و کاربر میتواند بین فرکانسهای 100Hz، 120Hz، 1kHz، 10kHz و 100kHz انتخاب کند.
آیا UT612 قابلیت اندازهگیری سری و موازی دارد؟
بله. UNI-T UT612 از هر دو حالت اندازهگیری Series و Parallel پشتیبانی میکند و این ویژگی برای تحلیل مدار معادل قطعات پسیو کاربرد دارد.
حداکثر ظرفیت خازنی قابل اندازهگیری با UT612 چقدر است؟
محدوده اندازهگیری ظرفیت خازنی این دستگاه از حدود 200pF تا 20mF است.
حداکثر اندوکتانس قابل اندازهگیری با این LCR متر چقدر است؟
UT612 قابلیت اندازهگیری اندوکتانس در محدوده 20µH تا 2000H را دارد.
آیا LCR متر UT612 به کامپیوتر متصل میشود؟
بله. این مدل به رابط USB مجهز است و میتوان برای انتقال و ثبت اطلاعات اندازهگیری از ارتباط با کامپیوتر استفاده کرد.
آیا UNI-T UT612 برای تعمیرات برد مناسب است؟
بله. گستره مناسب اندازهگیری، قابلیت تست مقاومت، خازن و سلف و همچنین امکان بررسی پارامترهایی مانند ESR و DCR باعث میشود این دستگاه برای تعمیرات تخصصی و عیبیابی بردهای الکترونیکی کاربردی باشد.
منبع تغذیه LCR متر UNI-T UT612 چیست؟
منبع تغذیه دستگاه باتری 9 ولت مدل 6F22 است و امکان استفاده از USB نیز در مشخصات آن ذکر شده است.
