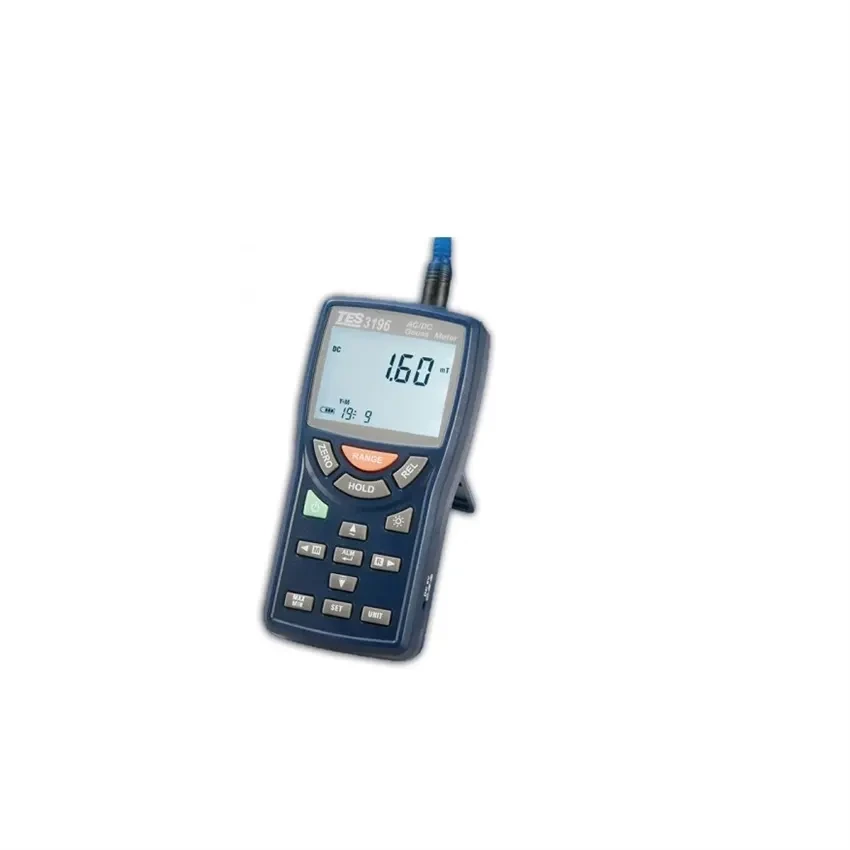

گوسمتر تیایاس TES مدل TES-3196 | گوسمتر AC/DC با پراب هال تکمحوره
گوسمتر تیایاس TES مدل TES-3196 یک مغناطیسسنج و گوسمتر حرفهای برای اندازهگیری میدانهای مغناطیسی DC و AC است که با استفاده از پراب هالافکت عرضی تکمحوره و سیستم جبرانسازی خودکار دما طراحی شده است. این دستگاه امکان اندازهگیری میدان مغناطیسی استاتیک و متناوب را در واحدهای گوس (G)، تسلا (T) و آمپر بر متر (A/m) فراهم میکند و برای کاربردهای صنعتی، آزمایشگاهی، تعمیر و نگهداری تجهیزات، بررسی آهنرباها و ارزیابی میدان مغناطیسی تجهیزات الکتریکی مناسب است.
مدل TES-3196 دارای دو حالت اصلی اندازهگیری میدان DC و AC است. در حالت DC، میدان مغناطیسی تا 30000 گوس یا 3000 میلیتسلا قابل اندازهگیری است و در حالت AC، دستگاه میدان را تا 20000 گوس یا 2000 میلیتسلا پوشش میدهد. اندازهگیری AC با روش True RMS انجام میشود و محدوده فرکانسی میدان AC از 20 هرتز تا 20 کیلوهرتز است.
گوسمتر TES-3196 چیست؟
TES-3196 یک AC/DC Gauss Meter است که برای اندازهگیری شدت میدان مغناطیسی طراحی شده است. این دستگاه برخلاف یک EMF متر عمومی که ممکن است صرفاً برای پایش محیطی میدان طراحی شده باشد، دارای رنجهای گسترده برای اندازهگیری میدان مغناطیسی DC و AC است و میتواند در فرآیندهای صنعتی و آزمایشگاهی نیز مورد استفاده قرار گیرد.
سنسور اصلی دستگاه یک پراب Hall Effect عرضی تکمحوره است. سنسور دمای تعبیهشده در قسمت جلویی پراب نیز برای جبران خودکار اثر تغییرات دما روی سنسور هال استفاده میشود. این موضوع به بهبود پایداری اندازهگیری در شرایط محیطی متغیر کمک میکند.
ویژگیهای اصلی گوسمتر TES مدل TES-3196
- اندازهگیری میدان مغناطیسی DC و AC
- پراب هالافکت عرضی تکمحوره
- جبرانسازی خودکار دمای سنسور هال
- قابلیت صفر کردن میدان DC
- اندازهگیری AC با True RMS
- انتخاب واحد بین Gauss، Tesla و Ampere/Meter
- رنجهای گسترده برای میدان DC و AC
- قابلیت Hold برای ثابت نگهداشتن مقدار نمایشدادهشده
- ثبت مقادیر Maximum و Minimum
- حالت Relative برای اندازهگیری نسبی
- هشدار حد بالا و پایین قابل تنظیم
- قابلیت جمع برداری محورهای X، Y و Z
- حافظه دستی برای ذخیره حداکثر 99 داده
- نمایشگر LCD با نور پسزمینه
- خاموشی خودکار
- تغذیه با 4 باتری AA
- امکان استفاده از آداپتور 6 ولت بهصورت آپشنال
مشخصات فنی گوسمتر TES-3196
| پارامتر | مشخصات |
|---|
| برند |
TES |
| مدل |
TES-3196 |
| نوع دستگاه |
گوسمتر و مغناطیسسنج AC/DC |
| نوع سنسور |
Hall Effect عرضی تکمحوره |
| اندازهگیری میدان DC |
3000.0G / 30000G / 300.00mT / 3000.0mT |
| رزولوشن DC |
0.1G / 1G / 0.01mT / 0.1mT |
| دقت DC |
±(3% rdg + 10d) |
| اندازهگیری میدان AC |
2000.0G / 20000G / 200.00mT / 2000.0mT |
| رزولوشن AC |
0.1G / 1G / 0.01mT / 0.1mT |
| دقت AC |
±(4% rdg + 20d) در شرایط تعریفشده سازنده |
| محدوده فرکانسی AC |
20 هرتز تا 20 کیلوهرتز |
| واحدهای اندازهگیری |
Gauss، Tesla و Ampere/Meter |
| حالت DC Zero |
دارد |
| اندازهگیری AC True RMS |
دارد |
| Data Hold |
دارد |
| MAX/MIN Record |
دارد |
| Relative Mode |
دارد |
| هشدار حد بالا و پایین |
دارد |
| جمع برداری X/Y/Z |
دارد |
| حافظه دستی |
حداکثر 99 داده |
| جبرانسازی دما |
خودکار با سنسور دمای تعبیهشده در پراب |
| نمایشگر |
LCD با نور پسزمینه |
| منبع تغذیه |
4 عدد باتری IEC R6 سایز AA |
| آداپتور |
6 ولت AC، اختیاری |
| عمر باتری |
حدود 30 ساعت |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
حداکثر 90 درصد RH |
| دمای نگهداری |
25- تا 70 درجه سانتیگراد |
| رطوبت نگهداری |
حداکثر 70 درصد RH |
| ابعاد |
158 × 78 × 40 میلیمتر |
| وزن |
حدود 287 گرم |
اندازهگیری میدان مغناطیسی DC
گوسمتر TES-3196 برای اندازهگیری میدانهای مغناطیسی DC یا ثابت، چهار محدوده اندازهگیری ارائه میدهد. این محدودهها شامل 3000.0G، 30000G، 300.00mT و 3000.0mT هستند. رزولوشن دستگاه در این رنجها بهترتیب 0.1G، 1G، 0.01mT و 0.1mT است.
دقت پایه اندازهگیری میدان DC برابر با ±(3% rdg + 10d) در دمای مرجع 23±5 درجه سانتیگراد اعلام شده است. وجود عملکرد DC Zero به کاربر اجازه میدهد پیش از انجام اندازهگیری، نقطه صفر را در شرایط مناسب تنظیم کند.
اندازهگیری میدان مغناطیسی AC با True RMS
در حالت AC، TES-3196 میدان مغناطیسی متناوب را در چهار رنج 2000.0G، 20000G، 200.00mT و 2000.0mT اندازهگیری میکند. تفکیکپذیری این رنجها بهترتیب 0.1G، 1G، 0.01mT و 0.1mT است.
برای میدان AC، دستگاه از True RMS استفاده میکند و محدوده فرکانسی اعلامشده توسط سازنده از 20Hz تا 20kHz است. دقت AC برابر با ±(4% rdg + 20d) در شرایط تعریفشده مشخصات فنی است.
پراب Hall Effect تکمحوره
پراب TES-3196 از نوع Uniaxial Transverse Hall Effect Probe است. این نوع پراب برای اندازهگیری مؤلفه میدان در راستای محور حساسیت سنسور طراحی شده است و بنابراین جهت قرارگیری آن نسبت به میدان اهمیت دارد.
اگر هدف یافتن بیشترین شدت میدان یک آهنربا یا تجهیز مغناطیسی باشد، میتوان جهت پراب را تغییر داد و بیشترین مقدار پایدار را پیدا کرد. همین ویژگی برای بررسی قطعات مغناطیسی، موتورهای الکتریکی، آهنرباهای دائم و قطعات دارای مغناطیس باقیمانده کاربرد دارد.
جبرانسازی خودکار دما
دمای محیط میتواند روی عملکرد سنسورهای هال اثر بگذارد. در TES-3196، یک سنسور دما در قسمت جلویی پراب قرار گرفته است تا سیستم دستگاه بتواند تغییرات دمایی سنسور هال را بهصورت خودکار جبران کند.
این قابلیت به افزایش پایداری اندازهگیری در شرایطی که دمای محیط ثابت نیست کمک میکند، هرچند برای دستیابی به بهترین دقت باید شرایط کاری در محدوده مشخصشده سازنده باقی بماند.
اندازهگیری میدانهای مغناطیسی در کاربردهای صنعتی
TES-3196 برای کاربردهای مختلفی طراحی شده است که در آنها تعیین شدت میدان مغناطیسی اهمیت دارد. این کاربردها شامل اندازهگیری میدان آهنرباهای دائم، بررسی مغناطیس باقیمانده قطعات ماشینکاریشده، بررسی مواد قابل مغناطیسشدن و کنترل میدان مغناطیسی موتورهای تجهیزات برقی هستند.
همچنین در محصولات مغناطیسی، قطعات فولادی و فرآیندهای تولیدی که کنترل مغناطیس باقیمانده اهمیت دارد، میتوان از این دستگاه برای اندازهگیری و مقایسه شدت میدان استفاده کرد.
اندازهگیری میدان مغناطیسی تجهیزات الکتریکی
موتورها، ترانسفورماتورها، تجهیزات برقی و برخی لوازم خانگی میتوانند میدان مغناطیسی ایجاد کنند. TES-3196 امکان اندازهگیری این میدان را در محدوده وسیع فراهم میکند و برای بررسی تغییرات میدان در نقاط مختلف یک تجهیز مناسب است.
در اندازهگیریهای مقایسهای، بهتر است فاصله پراب، جهت آن و وضعیت کاری دستگاه مورد آزمایش ثابت نگه داشته شوند تا نتایج قابل مقایسه باشند.
قابلیت جمع برداری محورهای X، Y و Z
یکی از امکانات پیشرفته TES-3196 قابلیت Vector Sum برای محورهای X، Y و Z است. این قابلیت برای تحلیل میدان در فضا و محاسبه مؤلفه کلی میدان بر اساس اندازهگیریهای محورهای مختلف کاربرد دارد.
با استفاده از این عملکرد میتوان در پروژههایی که جهت میدان اهمیت دارد، اطلاعات بیشتری نسبت به یک قرائت تکمحوره ساده به دست آورد. نحوه استفاده از این قابلیت باید مطابق دستورالعمل و روش اندازهگیری سازنده انجام شود.
حافظه داخلی 99 داده
TES-3196 دارای حافظه دستی با ظرفیت 99 مجموعه داده است. کاربر میتواند مقادیر اندازهگیریشده را در حافظه ذخیره کرده و در زمان دیگری بهصورت دستی آنها را بازیابی و بررسی کند.
وجود حافظه داخلی برای بازرسیهای میدانی، کنترل چند نقطه اندازهگیری، مقایسه قطعات و تهیه سوابق آزمایشگاهی مفید است.
Data Hold، MAX/MIN و Relative
قابلیت Data Hold مقدار نمایشدادهشده را ثابت میکند. عملکرد MAX/MIN برای ثبت بیشترین و کمترین مقدار استفاده میشود و حالت Relative امکان مقایسه یک اندازهگیری با مقدار مرجع را فراهم میکند.
این سه قابلیت در بررسی میدانهای متغیر و انجام اندازهگیریهای مقایسهای کاربرد زیادی دارند و باعث میشوند TES-3196 برای کارهای حرفهایتر از یک گوسمتر ساده مناسب باشد.
هشدار حد بالا و پایین
TES-3196 دارای قابلیت تعیین حد بالایی و پایینی برای هشدار است. با استفاده از این ویژگی میتوان یک بازه موردنظر را تعیین کرد تا خروج مقدار اندازهگیری از محدوده تعریفشده با هشدار دستگاه مشخص شود.
هشدار حدی برای کنترل کیفیت قطعات مغناطیسی، بررسی میدان آهنرباها و پایش میدان تجهیزات در یک محدوده مشخص کاربردی است.
واحدهای اندازهگیری گوس، تسلا و آمپر بر متر
کاربر میتواند واحد نمایش میدان را بین Gauss، Tesla و Ampere/Meter انتخاب کند. این قابلیت باعث میشود نتایج دستگاه برای کاربردهای مختلف و گزارشهایی که از واحدهای متفاوت استفاده میکنند، قابل استفادهتر باشد.
در سیستم SI، تسلا واحد اصلی چگالی شار مغناطیسی است و گوس واحد رایج دیگری برای بیان همین کمیت محسوب میشود. هنگام مقایسه نتایج، باید تبدیل واحدها بهدرستی انجام شود.
کاربردهای گوسمتر TES-3196
- اندازهگیری میدان مغناطیسی آهنرباهای دائم
- اندازهگیری میدان الکترومغناطیسی تجهیزات AC
- بررسی مغناطیس باقیمانده قطعات ماشینکاریشده
- اندازهگیری نیروی مغناطیسی مواد قابل مغناطیسشدن
- کنترل میدان محصولات مغناطیسی
- بررسی میدان مغناطیسی موتورهای الکتریکی
- بررسی میدان تجهیزات و لوازم خانگی برقی
- اندازهگیری میدان تجهیزات جوشکاری
- کنترل میدان قطعات و محصولات فولادی
- کاربرد در آزمایشگاهها و مراکز تحقیقاتی
- کاربرد در تعمیر و نگهداری تجهیزات صنعتی
- کنترل کیفیت قطعات مغناطیسی
مزایای گوسمتر تیایاس TES-3196
- اندازهگیری همزمان میدان AC و DC
- پوشش میدان DC تا 30000 گوس
- پوشش میدان DC تا 3000 میلیتسلا
- پوشش میدان AC تا 20000 گوس
- پوشش میدان AC تا 2000 میلیتسلا
- اندازهگیری AC با True RMS
- پراب Hall Effect تکمحوره
- جبرانسازی خودکار دما
- قابلیت DC Zero
- ثبت MAX و MIN
- Data Hold
- حالت Relative
- هشدار حد بالا و پایین
- جمع برداری X/Y/Z
- حافظه 99 داده
- نمایشگر LCD با نور پسزمینه
- خاموشی خودکار
شرایط محیطی و منبع تغذیه
دمای کاری گوسمتر TES-3196 از 0 تا 50 درجه سانتیگراد و حداکثر رطوبت کاری 90 درصد RH است. برای نگهداری دستگاه، محدوده دمایی 25- تا 70 درجه سانتیگراد و رطوبت حداکثر 70 درصد RH اعلام شده است.
منبع تغذیه استاندارد دستگاه 4 عدد باتری IEC R6 سایز AA است. همچنین آداپتور AC با خروجی 6 ولت بهعنوان گزینه اختیاری قابل استفاده است. عمر باتری طبق مشخصات رسمی فعلی سازنده حدود 30 ساعت اعلام شده است.
ابعاد، وزن و اقلام همراه TES-3196
ابعاد گوسمتر حدود 158 × 78 × 40 میلیمتر و وزن آن حدود 287 گرم است. وزن کم و ابعاد جمعوجور باعث میشود دستگاه برای استفاده در محیطهای صنعتی، آزمایشگاهی و بازرسیهای میدانی قابل حمل باشد.

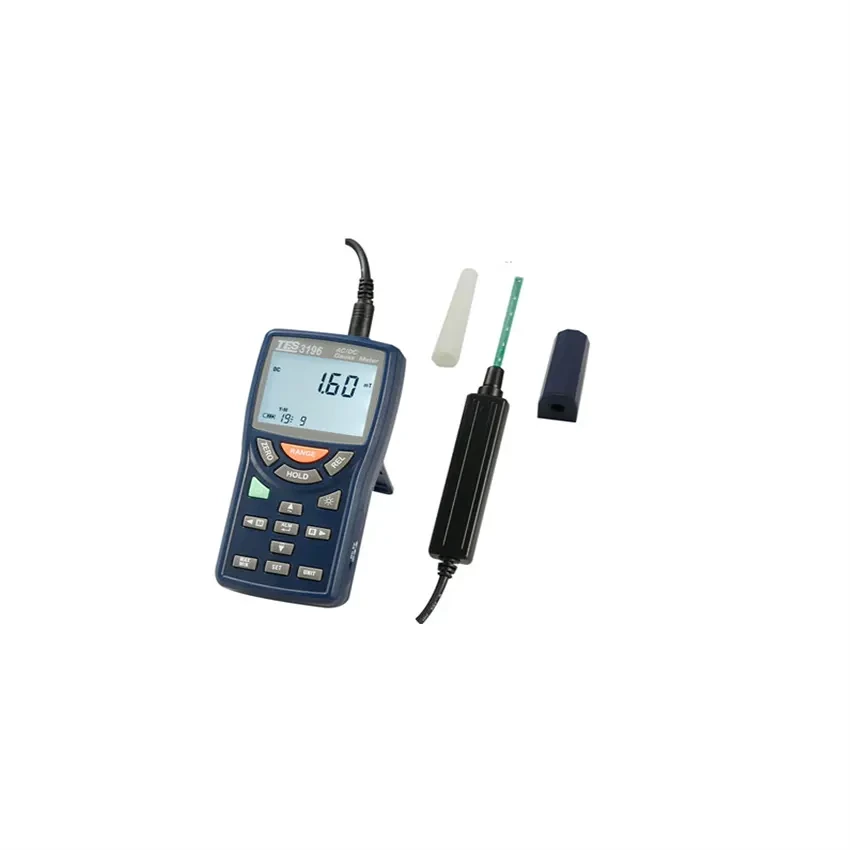

اقلام همراه استاندارد شامل دفترچه راهنما، باتری، کیف حمل و محفظه صفر گوس (Zero Gauss Chamber) است. محفظه صفر گوس برای ایجاد شرایط مرجع و انجام صفرسازی مناسب در کاربردهای مرتبط استفاده میشود.
نکات مهم هنگام استفاده از TES-3196
- پیش از شروع اندازهگیری میدان DC، در صورت نیاز از عملکرد DC Zero استفاده کنید.
- جهت پراب نسبت به میدان روی مقدار قرائت تأثیر دارد؛ بنابراین جهت آن را در اندازهگیریهای مقایسهای ثابت نگه دارید.
- برای میدانهای AC، فرکانس منبع باید در محدوده قابل پشتیبانی دستگاه قرار داشته باشد.
- در اندازهگیری آهنرباهای قوی، از نزدیککردن ناگهانی پراب به منبع خارج از محدوده دستگاه خودداری کنید.
- برای دستیابی به بهترین دقت، دمای محیط در محدوده کاری دستگاه باقی بماند.
- قبل از هر اندازهگیری، سلامت کابل و پراب را بررسی کنید.
- برای اندازهگیریهای حساس و کنترل کیفیت، دوره کالیبراسیون متناسب با میزان استفاده و الزامات پروژه رعایت شود.
- دستگاه را در معرض ضربه، رطوبت بالا و شرایط خارج از محدوده مشخصات قرار ندهید.
خرید گوسمتر TES-3196 از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری، ابزار دقیق و تجهیزات تست فعالیت میکند. گوسمتر TES-3196 برای کاربرانی مناسب است که به یک مغناطیسسنج حرفهای با قابلیت اندازهگیری میدانهای AC و DC، True RMS، جبرانسازی خودکار دما، حافظه داخلی و رنج اندازهگیری وسیع نیاز دارند.
سوالات متداول گوسمتر TES-3196
گوسمتر TES-3196 چه چیزی را اندازهگیری میکند؟
این دستگاه شدت میدان مغناطیسی DC و AC را اندازهگیری میکند و امکان انتخاب واحد Gauss، Tesla یا Ampere/Meter را دارد.
حداکثر میدان DC قابل اندازهگیری با TES-3196 چقدر است؟
محدوده میدان DC این دستگاه تا 30000 گوس یا 3000 میلیتسلا است.
حداکثر میدان AC قابل اندازهگیری با TES-3196 چقدر است؟
محدوده میدان AC تا 20000 گوس یا 2000 میلیتسلا است.
رنج فرکانسی اندازهگیری AC در TES-3196 چقدر است؟
محدوده فرکانسی میدان AC از 20 هرتز تا 20 کیلوهرتز است.
آیا TES-3196 قابلیت True RMS دارد؟
بله. دستگاه برای اندازهگیری میدان AC از True RMS استفاده میکند.
پراب TES-3196 چه نوعی است؟
پراب دستگاه از نوع Hall Effect عرضی تکمحوره است و دارای سنسور دمای داخلی برای جبرانسازی خودکار دما است.
آیا TES-3196 حافظه داخلی دارد؟
بله. دستگاه میتواند حداکثر 99 مجموعه داده را بهصورت دستی ذخیره و بازیابی کند.
آیا گوسمتر TES-3196 مقدار MAX و MIN را ثبت میکند؟
بله. دستگاه دارای قابلیت ثبت مقادیر حداکثر و حداقل و همچنین Data Hold است.
عمر باتری TES-3196 چقدر است؟
طبق مشخصات رسمی سازنده، عمر باتری حدود 30 ساعت است.
آیا TES-3196 برای اندازهگیری آهنربای دائم مناسب است؟
بله. این دستگاه برای اندازهگیری شدت میدان آهنرباهای دائم، مواد مغناطیسی و قطعات دارای مغناطیس باقیمانده کاربرد دارد.
جمعبندی گوسمتر تیایاس TES-3196
گوسمتر تیایاس TES مدل TES-3196 یک مغناطیسسنج حرفهای برای اندازهگیری میدانهای مغناطیسی AC و DC است که با رنج DC تا 30000G، رنج AC تا 20000G، True RMS، پراب Hall Effect تکمحوره، جبرانسازی خودکار دما، DC Zero، حافظه 99 داده، ثبت MAX/MIN، هشدار حدود بالا و پایین و قابلیت جمع برداری محورهای X، Y و Z، برای طیف گستردهای از کاربردهای صنعتی، آزمایشگاهی، کنترل کیفیت و نگهداری تجهیزات مغناطیسی گزینهای مناسب محسوب میشود.
