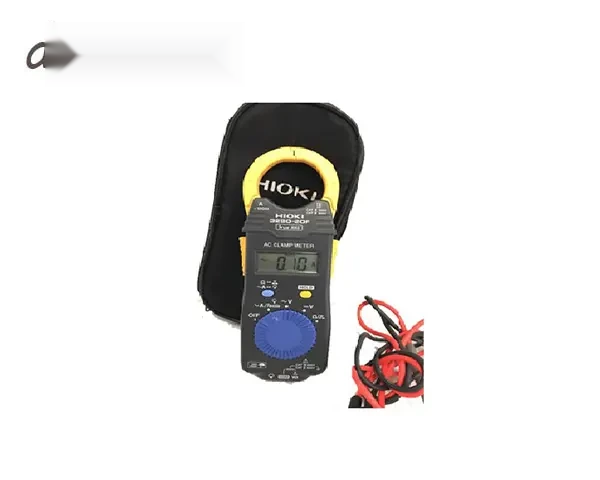

معرفی کلمپ آمپرمتر هیوکی HIOKI 3280-20F؛ کلمپ متر True RMS تا 1000 آمپر
کلمپ آمپرمتر HIOKI 3280-20F یکی از کلمپ مترهای حرفهای و جمعوجور هیوکی برای اندازهگیری جریان متناوب، ولتاژ و مقاومت است. این مدل با بهرهگیری از فناوری True RMS، امکان اندازهگیری جریان AC در محدوده 41.99 تا 1000 آمپر را فراهم میکند و برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق و عیبیابی تجهیزات الکتریکی گزینهای کاربردی محسوب میشود.
یکی از مهمترین مزیتهای کلمپ آمپرمتر HIOKI 3280-20F طراحی باریک، سبک و مقاوم آن است. این دستگاه تنها حدود 100 گرم وزن دارد و ضخامت بدنه آن 16 میلیمتر است؛ بنابراین حمل و استفاده از آن در فضاهای محدود، تابلوهای برق و محیطهای کاری شلوغ بسیار آسان است. قطر دهانه فک اصلی نیز 33 میلیمتر بوده و برای اندازهگیری جریان هادیهای متداول مناسب است. طبق اطلاعات رسمی سازنده، این مدل در حال حاضر در فهرست محصولات متوقفشده هیوکی قرار دارد.
اندازهگیری جریان AC تا 1000 آمپر با فناوری True RMS
هیوکی 3280-20F قادر است جریان AC را از 41.99 تا 1000 آمپر در سه رنج اندازهگیری کند. استفاده از روش True RMS باعث میشود دستگاه در اندازهگیری شکل موجهای غیرسینوسی و دارای مؤلفههای هارمونیکی عملکرد مناسبی داشته باشد. دقت پایه اندازهگیری جریان AC برابر با ±1.5% از مقدار خواندهشده بهعلاوه ±5 رقم است و محدوده فرکانسی اندازهگیری جریان نیز 40 هرتز تا 1 کیلوهرتز اعلام شده است.
مزیت مهم کلمپ متر نسبت به آمپرمترهای معمولی این است که برای اندازهگیری جریان نیازی به باز کردن مدار یا قرار دادن دستگاه بهصورت سری در مسیر جریان ندارید. کافی است فک کلمپ را دور هادی موردنظر قرار دهید تا جریان مدار اندازهگیری شود. این روش برای بررسی بار موتورهای الکتریکی، تابلوهای برق، مدارهای توزیع و تجهیزات صنعتی سرعت و سهولت بیشتری ایجاد میکند.
قابلیت اتصال سنسور فلکسی CT6280 برای اندازهگیری جریان تا 4199 آمپر
یکی از قابلیتهای شاخص HIOKI 3280-20F امکان اتصال سنسور جریان انعطافپذیر CT6280 است. با اتصال این سنسور، اندازهگیری جریان AC تا 4199 آمپر امکانپذیر میشود و کاربر میتواند هادیهای ضخیم، کابلهای چندگانه یا نقاطی را که دسترسی به آنها با فک معمولی دشوار است، اندازهگیری کند. سنسور CT6280 دارای حلقهای با قطر داخلی حدود 130 میلیمتر است و برای اندازهگیری جریانهای بزرگ طراحی شده است.
توجه داشته باشید که CT6280 بهصورت لوازم جانبی عرضه میشود و در بسته استاندارد مدل 3280-20F قرار ندارد. نسخه 3280-90F بهعنوان مدل همراه با CT6280 عرضه شده بود. بنابراین هنگام خرید باید مشخص شود که دستگاه موردنظر بهصورت کلمپ متر تنها یا همراه با سنسور فلکسی تهیه میشود.
اندازهگیری ولتاژ AC و DC و مقاومت
این دستگاه علاوه بر اندازهگیری جریان AC، یک ابزار چندمنظوره برای تستهای عمومی برق نیز محسوب میشود. کلمپ آمپرمتر هیوکی 3280-20F قادر به اندازهگیری ولتاژ DC از 419.9 میلیولت تا 600 ولت و ولتاژ AC از 4.199 تا 600 ولت است. دقت پایه ولتاژ DC برابر ±1.0% rdg. ±3 dgt. و دقت پایه ولتاژ AC برابر ±1.8% rdg. ±7 dgt. است.
محدوده اندازهگیری مقاومت نیز از 419.9 اهم تا 41.99 مگااهم در شش رنج است. علاوه بر این، دستگاه دارای تست پیوستگی صوتی است و در مقاومت حدود 50 اهم یا کمتر، بیزر فعال میشود. این قابلیتها باعث میشوند 3280-20F علاوه بر یک آمپرمتر کلمپی، برای تست و عیبیابی عمومی مدارهای الکتریکی نیز قابل استفاده باشد.
نمایشگر LCD، Data Hold و خاموشی خودکار
هیوکی 3280-20F به نمایشگر دیجیتال LCD با حداکثر 4199 رقم مجهز شده است. نرخ بهروزرسانی نمایشگر حدود 400 میلیثانیه است و خواندن مقدار اندازهگیریشده را در کاربردهای روزمره ساده میکند. قابلیت Data Hold نیز برای ثابت نگه داشتن مقدار نمایش دادهشده در شرایطی که مشاهده مستقیم صفحه دشوار است، کاربرد دارد.
برای کاهش مصرف انرژی، دستگاه از قابلیت خاموشی خودکار یا Auto Power Save بهره میبرد. منبع تغذیه آن یک باتری سکهای لیتیومی CR2032 است و طبق مشخصات سازنده، مدت زمان استفاده مداوم حدود 70 ساعت اعلام شده است.
بدنه باریک، مقاوم و مناسب محیطهای کاری حرفهای
یکی از ویژگیهای مهم این کلمپ متر، طراحی باریک و وزن پایین آن است. ابعاد دستگاه حدود 57 × 175 × 16 میلیمتر و وزن آن حدود 100 گرم است. همچنین طراحی Drop-Proof آن برای مقاومت در برابر سقوط از ارتفاع حدود یک متر روی سطح بتنی در نظر گرفته شده است. محدوده دمای کاری گسترده 25- تا 65+ درجه سانتیگراد نیز امکان استفاده از دستگاه را در شرایط محیطی متنوع فراهم میکند.
استاندارد حفاظتی IP40 نیز در مشخصات این مدل درج شده است. همچنین ردههای اندازهگیری اعلامشده توسط سازنده شامل CAT IV 300V و CAT III 600V برای اندازهگیری جریان و CAT III 300V و CAT II 600V برای اندازهگیری ولتاژ است. رعایت دستورالعملهای ایمنی و توجه به رده حفاظتی دستگاه هنگام کار با مدارهای برق الزامی است.
کاربردهای کلمپ آمپرمتر HIOKI 3280-20F
کلمپ آمپرمتر هیوکی 3280-20F برای طیف گستردهای از فعالیتهای برق و تعمیرات مناسب است. اندازهگیری جریان مصرفی تجهیزات، بررسی بار موتورهای AC، عیبیابی تابلوهای برق، کنترل جریان مدارهای توزیع، سرویس تجهیزات صنعتی، بررسی سیستمهای الکتریکی ساختمان و انجام تستهای ولتاژ و مقاومت از مهمترین کاربردهای این دستگاه هستند.
- اندازهگیری جریان AC تجهیزات و مدارهای الکتریکی تا 1000 آمپر
- اندازهگیری جریانهای بزرگ تا 4199 آمپر با سنسور اختیاری CT6280
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 41.99 مگااهم
- تست پیوستگی با بیزر
- عیبیابی تابلوها و تجهیزات برق صنعتی
- کنترل جریان مصرفی موتورهای AC و تجهیزات الکتریکی
مزایا و محدودیتهای HIOKI 3280-20F
مزایا: اندازهگیری True RMS، محدوده جریان تا 1000 آمپر، قابلیت اتصال CT6280 برای جریانهای بسیار بالا، طراحی بسیار باریک و سبک، اندازهگیری ولتاژ AC/DC، اندازهگیری مقاومت تا 41.99 مگااهم، Data Hold، خاموشی خودکار و مقاومت در برابر سقوط از ارتفاع یک متر.
نکته مهم: مدل 3280-20F در سایت رسمی هیوکی در حال حاضر بهعنوان محصول متوقفشده (Discontinued) درج شده است؛ بنابراین هنگام تهیه این مدل، بررسی موجودی، اصالت دستگاه، وضعیت گارانتی و اقلام همراه اهمیت ویژهای دارد.
مشخصات فنی کلمپ آمپرمتر HIOKI 3280-20F
نوع دستگاه
کلمپ آمپرمتر AC دیجیتال
روش اندازهگیری جریان
True RMS
محدوده جریان AC
41.99 تا 1000 آمپر، 3 رنج
فرکانس جریان AC
40 هرتز تا 1 کیلوهرتز
دقت جریان AC
±1.5% rdg. ±5 dgt.
محدوده ولتاژ DC
419.9 میلیولت تا 600 ولت، 5 رنج
دقت ولتاژ DC
±1.0% rdg. ±3 dgt.
محدوده ولتاژ AC
4.199 تا 600 ولت، 4 رنج
فرکانس ولتاژ AC
45 تا 500 هرتز
دقت ولتاژ AC
±1.8% rdg. ±7 dgt.
محدوده مقاومت
419.9 اهم تا 41.99 مگااهم، 6 رنج
دقت مقاومت
±2% rdg. ±4 dgt.
تست پیوستگی
دارد؛ بیزر در حدود 50 اهم یا کمتر
نمایشگر
LCD، حداکثر 4199 dgt.
نرخ بهروزرسانی نمایشگر
400 میلیثانیه
رده ایمنی جریان
CAT IV 300V / CAT III 600V
رده ایمنی ولتاژ
CAT III 300V / CAT II 600V
محدوده دمای کاری
25- تا 65+ درجه سانتیگراد
مقاومت در برابر سقوط
سقوط از ارتفاع 1 متر
مدت استفاده مداوم
حدود 70 ساعت
ابعاد
57 × 175 × 16 میلیمتر
حداکثر جریان با CT6280
4199 آمپر AC
قطر حلقه CT6280
130 میلیمتر
اقلام همراه استاندارد

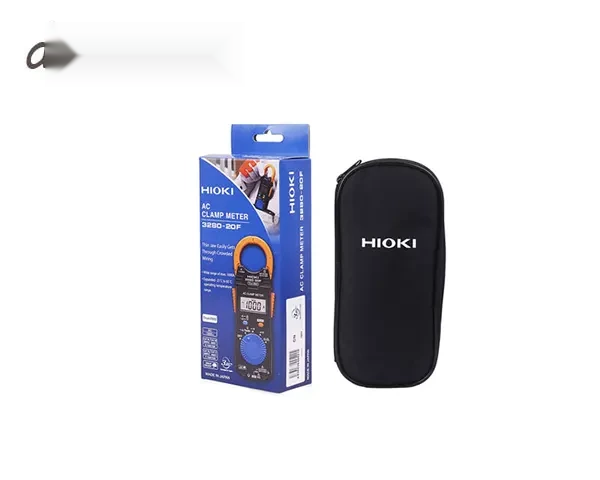

کیف حمل 9398، پراب L9208، باتری CR2032 و دفترچه راهنما
سوالات متداول درباره کلمپ آمپرمتر HIOKI 3280-20F
آیا HIOKI 3280-20F جریان DC را اندازهگیری میکند؟
خیر. فک اصلی این دستگاه برای اندازهگیری جریان AC طراحی شده است. البته خود دستگاه قابلیت اندازهگیری ولتاژ DC تا 600 ولت را دارد.
حداکثر جریان قابل اندازهگیری با فک اصلی چقدر است؟
حداکثر محدوده اندازهگیری جریان AC با فک اصلی 1000 آمپر است. برای جریانهای بزرگتر میتوان از سنسور انعطافپذیر CT6280 استفاده کرد.
آیا با HIOKI 3280-20F میتوان جریان 4000 آمپر را اندازهگیری کرد؟
بله، در صورت استفاده از سنسور انعطافپذیر CT6280، محدوده اندازهگیری تا 4199 آمپر AC است. CT6280 یک لوازم جانبی جداگانه است و باید هنگام خرید به محتویات بسته توجه شود.
آیا HIOKI 3280-20F True RMS است؟
بله. مدل 3280-20F از روش True RMS برای اندازهگیری جریان AC و ولتاژ AC استفاده میکند و برای اندازهگیری سیگنالهای دارای اعوجاج و مؤلفههای هارمونیکی مناسبتر از روشهای میانگینگیری است.
قطر دهانه فک HIOKI 3280-20F چقدر است؟
قطر هادی قابل اندازهگیری با فک اصلی حدود 33 میلیمتر است. برای هادیهای ضخیمتر یا دسترسیهای دشوار، CT6280 با حلقه انعطافپذیر 130 میلیمتری گزینه مناسبتری است.
آیا HIOKI 3280-20F ولتاژ را نیز اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری ولتاژ AC از 4.199 تا 600 ولت و ولتاژ DC از 419.9 میلیولت تا 600 ولت را دارد.
آیا این مدل هنوز توسط هیوکی تولید میشود؟
خیر. طبق صفحه رسمی هیوکی، مدل 3280-20F در حال حاضر در وضعیت Discontinued قرار دارد. بنابراین هنگام خرید، اصالت کالا، وضعیت موجودی و گارانتی آن اهمیت بیشتری دارد.
برای بررسی قیمت، موجودی و شرایط تهیه کلمپ آمپرمتر هیوکی HIOKI 3280-20F و همچنین تجهیزات اندازهگیری مشابه، میتوانید با کارشناسان فروش و فنی کالیبکس در ارتباط باشید.
