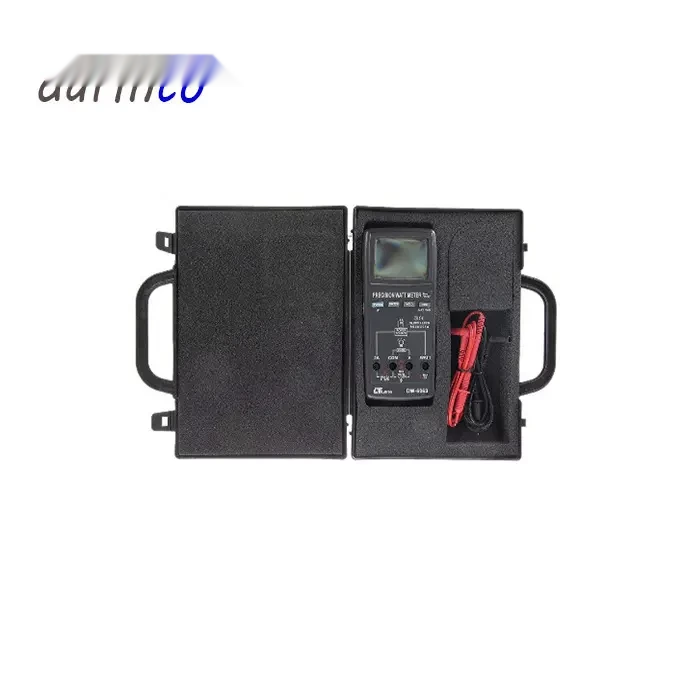

وات متر پرتابل دیجیتال لوترون LUTRON مدل DW-6063 | پاورمتر دقیق 520 وات با True RMS
وات متر پرتابل دیجیتال لوترون LUTRON DW-6063 یک توانسنج دقیق و قابل حمل است که بهطور ویژه برای اندازهگیری توانهای پایین با تفکیکپذیری بالا طراحی شده است. این دستگاه توان واقعی AC، ضریب توان، ولتاژ AC و جریان AC را اندازهگیری میکند و با برخورداری از قابلیت True RMS برای ولتاژ و جریان AC، امکان بررسی دقیقتر مصرف تجهیزات الکتریکی را فراهم میسازد. محدوده اندازهگیری توان دستگاه از 0 تا 520 وات است و در بازه پایین توان، تفکیکپذیری آن به 0.01 وات میرسد.
یکی از مهمترین مزایای LUTRON DW-6063 امکان اندازهگیری توانهای بسیار پایین است. این ویژگی آن را برای بررسی مصرف تجهیزات الکترونیکی، منابع تغذیه، آداپتورها، لوازم کممصرف، تجهیزات آزمایشگاهی و سایر بارهایی که توان آنها کمتر از چند صد وات است، مناسب میکند. دستگاه دارای دو رنج خودکار توان شامل 0.00 تا 99.99 وات با تفکیکپذیری 0.01 وات و 100.0 تا 520.0 وات با تفکیکپذیری 0.1 وات است. این مشخصات در مستندات رسمی مدل DW-6063 نیز درج شده است. :contentReference[oaicite:0]{index=0}
وات متر LUTRON DW-6063 چیست؟
LUTRON DW-6063 یک Precision Watt Meter یا واتمتر دقیق و پرتابل است که برای اندازهگیری توان واقعی در مدارهای AC با توان پایین طراحی شده است. برخلاف واتمترهای عمومی که معمولاً برای اندازهگیری بارهای پرقدرت استفاده میشوند، این مدل روی تفکیکپذیری بالا در توانهای پایین تمرکز دارد و میتواند توان را با وضوح 0.01 وات در محدوده زیر 100 وات نمایش دهد.
این دستگاه علاوه بر وات، ضریب توان PF، ولتاژ AC و جریان AC را نیز اندازهگیری میکند و اطلاعات اندازهگیری را روی نمایشگر LCD نمایش میدهد. قابلیت Data Hold و ثبت مقادیر Maximum و Minimum نیز برای ثبت و بررسی تغییرات اندازهگیری در نظر گرفته شده است. :contentReference[oaicite:1]{index=1}
ویژگیهای اصلی وات متر پرتابل LUTRON DW-6063
- اندازهگیری دقیق توان واقعی AC
- مخصوص اندازهگیری توانهای پایین با تفکیکپذیری بالا
- اندازهگیری توان تا 520 وات
- تفکیکپذیری 0.01 وات در بازه 0 تا 99.99 وات
- تفکیکپذیری 0.1 وات در بازه 100.0 تا 520.0 وات
- اندازهگیری ضریب توان از 0.01 تا 1.00
- اندازهگیری ولتاژ AC از 90 تا 260 ولت
- اندازهگیری جریان AC تا 2 آمپر
- True RMS برای اندازهگیری ACV و ACA
- رنج خودکار برای اندازهگیری توان
- قابلیت Data Hold
- ثبت مقادیر Maximum و Minimum
- دارای نمایشگر LCD با نور پسزمینه
- قابلیت اتصال به کامپیوتر از طریق RS232 و USB
- قابلیت انتقال اطلاعات اندازهگیری به رایانه
- طراحی پرتابل و مناسب اندازهگیری در محل
مشخصات فنی وات متر LUTRON DW-6063
| پارامتر | مشخصات |
|---|
| برند |
LUTRON |
| مدل |
DW-6063 |
| نوع دستگاه |
Precision Watt Meter / واتمتر دقیق پرتابل |
| کمیتهای قابل اندازهگیری |
توان، ضریب توان، ولتاژ AC و جریان AC |
| رنج اندازهگیری توان |
0.00 تا 99.99 وات و 100.0 تا 520.0 وات |
| تفکیکپذیری توان |
0.01 وات و 0.1 وات |
| دقت توان |
±(1% + 0.5W) |
| رنج ضریب توان |
0.01 تا 1.00 PF |
| تفکیکپذیری ضریب توان |
0.01 PF |
| رنج ولتاژ AC |
90.0 تا 260.0 ولت |
| تفکیکپذیری ولتاژ |
0.1 ولت |
| دقت ولتاژ AC |
±(0.3% + 0.3V) |
| رنج جریان AC |
0 تا 2.000 آمپر |
| تفکیکپذیری جریان |
0.001 آمپر |
| دقت جریان AC |
±(0.3% + 0.003A) |
| نوع اندازهگیری AC |
True RMS |
| امپدانس ورودی ACV |
10 مگااهم |
| Data Hold |
دارد |
| ثبت Max/Min |
دارد |
| رنج خودکار توان |
دارد |
| ارتباط با کامپیوتر |
RS232 و USB |
| نرمافزار اختیاری |
SW-U801-WIN و SW-E802 |
| کابل USB اختیاری |
USB-01 |
| دمای کاری |
0 تا 50 درجه سانتیگراد |
| رطوبت کاری |
کمتر از 80 درصد RH |
| منبع تغذیه |
باتری 9 ولت |
| مصرف جریان |
حدود 10 میلیآمپر |
| ابعاد |
190 × 88 × 40 میلیمتر |
| وزن |
حدود 398 گرم |
اندازهگیری توان پایین با دقت 0.01 وات
مهمترین مزیت وات متر لوترون DW-6063، قابلیت اندازهگیری توانهای پایین با تفکیکپذیری بسیار مناسب است. در رنج اول، دستگاه توان را از 0.00 تا 99.99 وات با تفکیکپذیری 0.01 وات اندازهگیری میکند. این ویژگی برای بررسی وسایلی که مصرف آنها چند وات یا چند ده وات است اهمیت زیادی دارد.
در رنج دوم، دستگاه توانهای 100.0 تا 520.0 وات را با تفکیکپذیری 0.1 وات اندازهگیری میکند. انتخاب رنج بهصورت خودکار انجام میشود تا کاربر بدون تنظیم دستی، مقدار مناسب را دریافت کند. این ساختار یکی از دلایل اصلی استفاده از DW-6063 در آزمایشها و اندازهگیریهای دقیق توان پایین است. :contentReference[oaicite:2]{index=2}
اندازهگیری True Power
DW-6063 توان واقعی یا True Power را اندازهگیری میکند. توان واقعی مقدار انرژی الکتریکی است که واقعاً توسط مصرفکننده مصرف میشود و در بارهای مختلف میتواند با مقدار حاصل از ضرب ساده ولتاژ و جریان تفاوت داشته باشد.
به همین دلیل، مشاهده همزمان توان واقعی و ضریب توان میتواند اطلاعات مفیدتری درباره عملکرد یک مصرفکننده AC در اختیار کاربر قرار دهد. این ویژگی برای بررسی منابع تغذیه، تجهیزات الکترونیکی، لوازم خانگی کممصرف و تجهیزات آزمایشگاهی کاربرد دارد.
اندازهگیری ضریب توان با LUTRON DW-6063
Power Factor یا ضریب توان یکی از پارامترهای مهم در مدارهای AC است که رابطه میان توان واقعی و توان ظاهری را توصیف میکند. DW-6063 ضریب توان را از 0.01 تا 1.00 با تفکیکپذیری 0.01 اندازهگیری میکند.
اندازهگیری PF در بررسی بارهایی که رفتار القایی یا خازنی دارند، بهخصوص تجهیزات دارای موتور و منابع تغذیه، اطلاعات ارزشمندی ارائه میدهد. مشاهده ضریب توان در کنار توان واقعی میتواند به تحلیل بهتر عملکرد مصرفکننده کمک کند.
True RMS برای ولتاژ و جریان AC
وات متر دقیق LUTRON DW-6063 برای اندازهگیری ACV و ACA از قابلیت True RMS بهره میبرد. این موضوع در مدارهایی که شکل موج جریان یا ولتاژ کاملاً سینوسی نیست اهمیت بیشتری دارد.
در تجهیزات دارای منابع تغذیه سوئیچینگ و بارهای الکترونیکی، جریان ممکن است شکل موج غیرسینوسی داشته باشد. اندازهگیری True RMS امکان محاسبه مقدار مؤثر سیگنال AC را با روش مناسبتری فراهم میکند. این دستگاه برای ACV محدوده 90 تا 260 ولت و برای ACA محدوده 0 تا 2 آمپر را پوشش میدهد. :contentReference[oaicite:3]{index=3}
اندازهگیری ولتاژ و جریان AC
DW-6063 ولتاژ AC را در محدوده 90.0 تا 260.0 ولت و جریان AC را از 0 تا 2.000 آمپر اندازهگیری میکند. تفکیکپذیری ولتاژ 0.1 ولت و تفکیکپذیری جریان 0.001 آمپر است.
محدوده جریان 2 آمپر باعث میشود این مدل بیشتر برای بارهای کمتوان و متوسط مناسب باشد. بنابراین پیش از استفاده باید جریان مصرفکننده با حداکثر جریان مجاز دستگاه مقایسه شود.
اتصال وات متر DW-6063 به کامپیوتر
یکی از قابلیتهای مهم LUTRON DW-6063 امکان انتقال دادههای اندازهگیری به کامپیوتر از طریق RS232 و USB است. این ویژگی دستگاه را برای کاربردهای آزمایشگاهی، کنترل کیفیت و ثبت نتایج اندازهگیری مناسب میکند.
طبق اطلاعات سازنده، نرمافزار دریافت داده SW-U801-WIN و نرمافزار انتقال اطلاعات به Excel با نام SW-E802 بهعنوان تجهیزات اختیاری معرفی شدهاند. کابل USB مدل USB-01 نیز بهصورت اختیاری ارائه میشود. بنابراین هنگام سفارش باید مشخص شود که کابل و نرمافزار مورد نیاز همراه دستگاه ارائه میشوند یا خیر. :contentReference[oaicite:4]{index=4}
ثبت مقادیر MAX و MIN و Data Hold
قابلیت Data Hold برای ثابت نگهداشتن مقدار نمایشدادهشده روی صفحه کاربرد دارد. همچنین عملکرد Record امکان ثبت مقادیر بیشینه و کمینه را فراهم میکند.
این قابلیتها در هنگام بررسی تجهیزاتی که توان آنها در طول زمان تغییر میکند، مانند تجهیزات دارای کمپرسور، موتور یا منابع تغذیه متغیر، مفید هستند و به کاربر کمک میکنند تغییرات مصرف را بهتر بررسی کند.
نمایشگر و طراحی پرتابل
واتمتر LUTRON DW-6063 دارای نمایشگر LCD با نور پسزمینه است و بهدلیل ابعاد نسبتاً کوچک و وزن حدود 398 گرم برای استفاده در محل و جابهجایی بین تجهیزات مختلف مناسب است. ابعاد دستگاه حدود 190 × 88 × 40 میلیمتر است.
طراحی پرتابل این دستگاه باعث میشود برخلاف واتمترهای رومیزی بزرگتر، کاربر بتواند آن را برای بررسی مصرف تجهیزات در محیطهای مختلف به همراه داشته باشد. مشخصات ابعاد و وزن در مستندات فنی منتشرشده برای مدل DW-6063 نیز درج شده است. :contentReference[oaicite:5]{index=5}
کاربردهای وات متر پرتابل LUTRON DW-6063
- اندازهگیری مصرف تجهیزات الکتریکی کمتوان
- بررسی توان مصرفی آداپتورها
- اندازهگیری توان منابع تغذیه
- آزمایش مصرف لامپها و تجهیزات روشنایی
- بررسی تجهیزات الکترونیکی
- کنترل مصرف تجهیزات خانگی کممصرف
- اندازهگیری توان تجهیزات آزمایشگاهی
- مقایسه مصرف انرژی دستگاههای مختلف
- آزمایش و کنترل کیفیت محصولات الکتریکی
- بررسی ضریب توان بارهای AC
- کاربردهای آموزشی و تحقیقاتی
مزایای وات متر دقیق LUTRON DW-6063
- طراحی اختصاصی برای اندازهگیری توانهای پایین
- تفکیکپذیری 0.01 وات در بازه زیر 100 وات
- اندازهگیری توان تا 520 وات
- اندازهگیری True Power
- True RMS برای ولتاژ و جریان AC
- اندازهگیری ضریب توان از 0.01 تا 1.00
- رنج ولتاژ AC از 90 تا 260 ولت
- رنج جریان AC تا 2 آمپر
- رنج خودکار توان
- Data Hold
- ثبت MAX و MIN
- صفحه نمایش LCD با نور پسزمینه
- قابلیت اتصال RS232 و USB به کامپیوتر
- طراحی پرتابل و وزن حدود 398 گرم
- مناسب تجهیزات کمتوان و اندازهگیریهای دقیق
شرایط محیطی و منبع تغذیه
محدوده دمای کاری اعلامشده برای DW-6063 از 0 تا 50 درجه سانتیگراد و رطوبت نسبی کاری کمتر از 80 درصد است. منبع تغذیه دستگاه یک باتری 9 ولت از نوع 006P، MN1604 یا معادل آن است و مصرف جریان دستگاه حدود 10 میلیآمپر اعلام شده است. :contentReference[oaicite:6]{index=6}
برای حفظ دقت اندازهگیری بهتر است دستگاه در شرایط محیطی توصیهشده سازنده مورد استفاده قرار گیرد و از قرارگیری طولانیمدت آن در محیطهای بسیار مرطوب، گرم یا دارای شرایط نامناسب جلوگیری شود.
نکات مهم هنگام استفاده از LUTRON DW-6063
- حداکثر جریان قابل اندازهگیری دستگاه 2 آمپر است.
- ولتاژ ورودی را در محدوده 90 تا 260 ولت AC نگه دارید.
- از اتصال مصرفکنندههای دارای جریان راهاندازی بسیار بالا بدون بررسی مشخصات آنها خودداری کنید.
- پیش از اندازهگیری، صحت اتصال تستلیدها را بررسی کنید.
- در زمان کار با ولتاژ برق شهر، اصول ایمنی برق را رعایت کنید.
- از دستگاه در محیطهایی با رطوبت بالاتر از محدوده مجاز استفاده نکنید.
- در صورت مشاهده آسیب در سیمها یا بدنه، استفاده از دستگاه را متوقف کنید.
- کابل USB و RS232 و نرمافزارهای انتقال داده در صورت نیاز باید بهصورت سازگار با دستگاه تهیه شوند.
- برای اندازهگیریهای حساس، شرایط محیطی و مشخصات دقت دستگاه در دیتاشیت لحاظ شود.
خرید وات متر پرتابل LUTRON DW-6063 از کالیبکس
کالیبکس در حوزه تأمین تجهیزات اندازهگیری، ابزار دقیق و تجهیزات تست برق فعالیت میکند. وات متر دقیق LUTRON DW-6063 برای کاربرانی مناسب است که به اندازهگیری توان پایین با تفکیکپذیری 0.01 وات، True RMS، ضریب توان و امکان انتقال اطلاعات به کامپیوتر نیاز دارند.
سوالات متداول وات متر LUTRON DW-6063
وات متر LUTRON DW-6063 تا چند وات را اندازهگیری میکند؟
این دستگاه توان AC را از 0.00 تا 520.0 وات در دو رنج اندازهگیری میکند.
تفکیکپذیری توان در LUTRON DW-6063 چقدر است؟
در بازه 0.00 تا 99.99 وات تفکیکپذیری 0.01 وات و در بازه 100.0 تا 520.0 وات تفکیکپذیری 0.1 وات است.
آیا LUTRON DW-6063 دارای True RMS است؟
بله. این مدل برای اندازهگیری ولتاژ AC و جریان AC از True RMS استفاده میکند.
رنج اندازهگیری ضریب توان DW-6063 چقدر است؟
این دستگاه ضریب توان را از 0.01 تا 1.00 با تفکیکپذیری 0.01 اندازهگیری میکند.
LUTRON DW-6063 چه ولتاژی را اندازهگیری میکند؟
محدوده اندازهگیری ولتاژ AC دستگاه از 90.0 تا 260.0 ولت و تفکیکپذیری آن 0.1 ولت است.
حداکثر جریان قابل اندازهگیری با DW-6063 چقدر است؟
حداکثر جریان AC قابل اندازهگیری 2.000 آمپر است و تفکیکپذیری جریان در رنج اصلی 0.001 آمپر میباشد.
آیا وات متر DW-6063 به کامپیوتر متصل میشود؟
بله. این دستگاه دارای رابطهای RS232 و USB است و امکان انتقال داده به کامپیوتر را فراهم میکند. کابل USB و نرمافزار انتقال داده بهصورت اختیاری ارائه میشوند.
آیا LUTRON DW-6063 برای اندازهگیری تجهیزات کممصرف مناسب است؟
بله. این مدل بهطور ویژه برای اندازهگیری توان پایین با تفکیکپذیری بالا طراحی شده و در بازه زیر 100 وات توان را با تفکیکپذیری 0.01 وات نمایش میدهد.
وزن و ابعاد LUTRON DW-6063 چقدر است؟
ابعاد دستگاه حدود 190 × 88 × 40 میلیمتر و وزن آن حدود 398 گرم است.
جمعبندی وات متر پرتابل LUTRON DW-6063
وات متر پرتابل دیجیتال لوترون LUTRON DW-6063 یک توانسنج دقیق برای اندازهگیری مصرف تجهیزات کمتوان است که توان را تا 520 وات با تفکیکپذیری 0.01 وات در محدوده زیر 100 وات اندازهگیری میکند. True RMS برای ACV و ACA، اندازهگیری ضریب توان، رنج خودکار توان، ثبت MAX/MIN، Data Hold و رابطهای RS232 و USB، این دستگاه را برای آزمایشگاهها، تعمیرات، کنترل کیفیت، تجهیزات الکترونیکی و بررسی دقیق مصرف انرژی گزینهای مناسب میکند.
