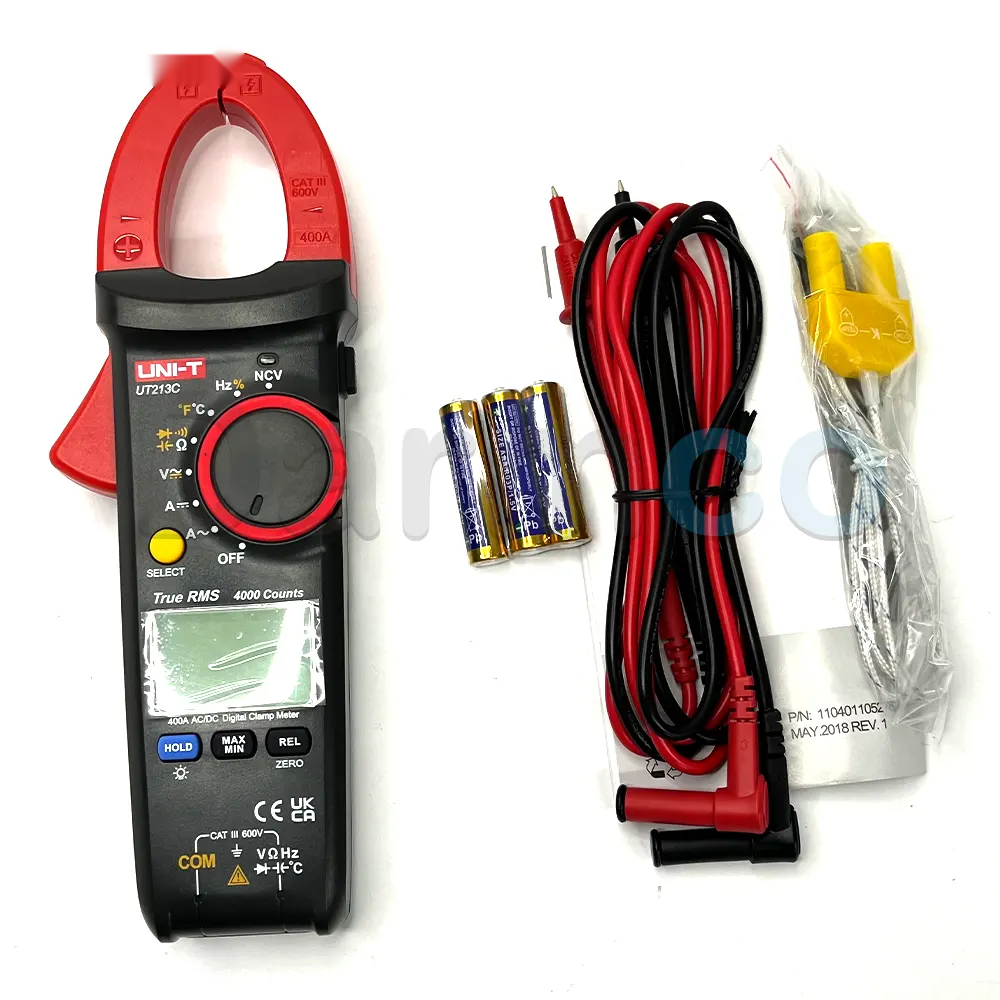

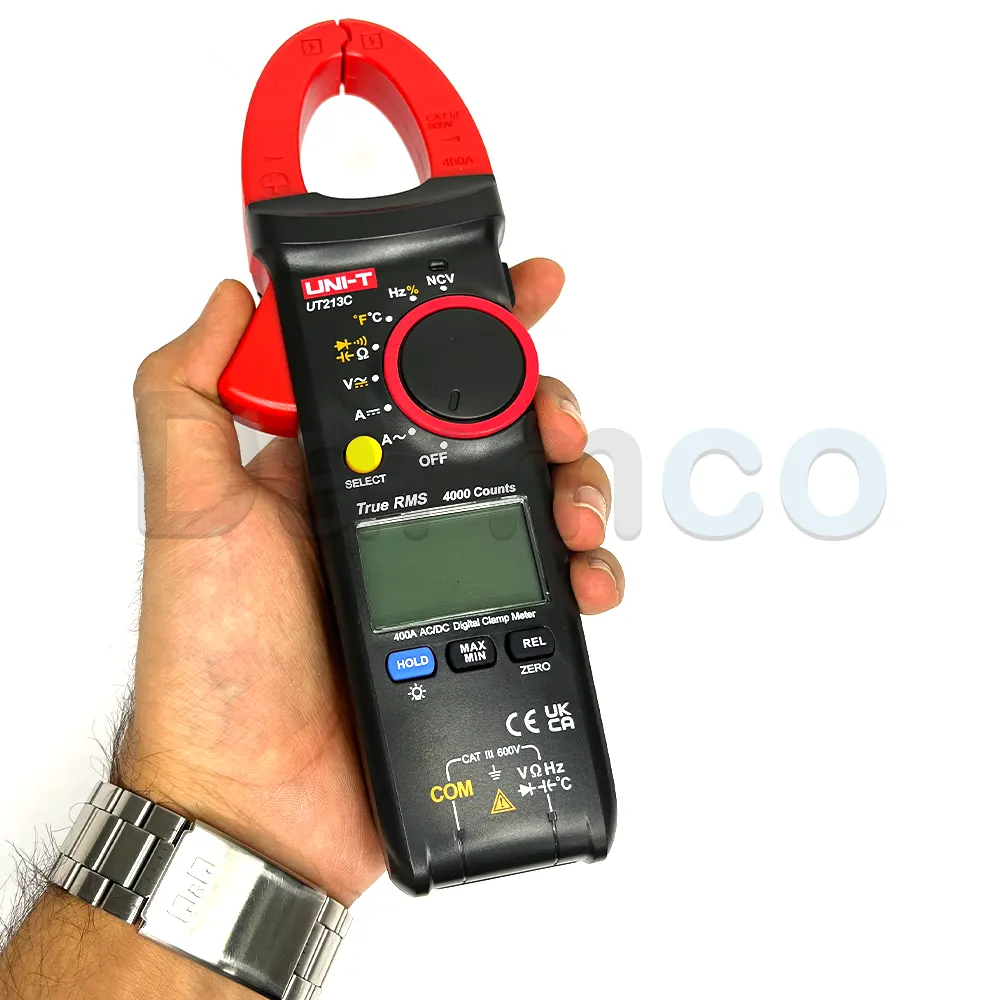

مولتی متر کلمپی UNI-T UT213C؛ کلمپ آمپرمتر دیجیتال 400 آمپر True RMS
مولتی متر کلمپی یونیتی UNI-T UT213C یک کلمپ آمپرمتر دیجیتال حرفهای برای اندازهگیری جریان AC و DC، ولتاژ AC و DC، مقاومت، ظرفیت خازنی و فرکانس است. این مدل از سری کلمپ مترهای 400 آمپری UNI-T بوده و با قابلیتهایی مانند True RMS، رنج خودکار، اندازهگیری جریان تا 400 آمپر، دهانه فک 30 میلیمتر، تشخیص ولتاژ غیرتماسی NCV، حالت نسبی، MAX/MIN، Data Hold و نور پسزمینه LCD، برای برقکاران، تکنسینهای تعمیر و نگهداری، تابلو برق و کاربردهای صنعتی و تاسیساتی طراحی شده است.
UNI-T UT213C علاوه بر اندازهگیری جریان AC و DC، امکان اندازهگیری ولتاژ تا 600 ولت، مقاومت تا 40 مگااهم، ظرفیت خازنی تا 40 میلیفاراد و فرکانس در محدوده 10 هرتز تا 1 مگاهرتز را فراهم میکند. نمایشگر 4000 شمارشی، طراحی قابل حمل، چراغ قوه داخلی و سیستمهای حفاظتی ورودی نیز باعث شدهاند این مدل برای عیبیابی و اندازهگیریهای روزمره الکتریکی گزینهای کاربردی باشد. مشخصات و قابلیتهای اعلامشده در این صفحه بر اساس اطلاعات رسمی UNI-T هستند.
معرفی کلمپ متر UNI-T UT213C
UT213C یکی از مدلهای سری UT213 شرکت UNI-T است که برای اندازهگیری جریان تا 400 آمپر طراحی شده است. مزیت اصلی یک کلمپ متر در مقایسه با مولتیمترهای معمولی این است که برای اندازهگیری جریان، هادی موردنظر را میتوان داخل فک دستگاه قرار داد و بدون قرار دادن مولتیمتر بهصورت سری در مدار، جریان را اندازهگیری کرد.
این ویژگی بهخصوص هنگام عیبیابی تابلوهای برق، تجهیزات صنعتی، سیستمهای الکتریکی، مدارهای کنترلی و تجهیزات تاسیساتی اهمیت دارد؛ زیرا اندازهگیری جریان با فک کلمپی میتواند سرعت کار و سهولت دسترسی به هادی را افزایش دهد.
اندازهگیری جریان AC و DC تا 400 آمپر
یکی از مهمترین قابلیتهای UNI-T UT213C اندازهگیری جریان AC و DC تا 400A است. این ویژگی باعث میشود دستگاه برای بررسی جریان مصرفی تجهیزات و مدارهایی که در محدوده 400 آمپر قرار دارند، کاربرد داشته باشد.
دقت پایه اندازهگیری جریان AC در این مدل برابر با ±(2.5%+5) و دقت پایه اندازهگیری جریان DC برابر با ±(2%+3) اعلام شده است. برای اندازهگیری جریان DC نیز قابلیت True RMS به کاربر اجازه میدهد جریانهای AC را با روش RMS واقعی اندازهگیری کند.
فناوری True RMS در UT213C
قابلیت True RMS یکی از ویژگیهای مهم UT213C است. در بسیاری از تجهیزات الکتریکی مدرن، شکل موج جریان و ولتاژ الزاماً یک سینوسی ایدهآل نیست و وجود بارهای غیرخطی میتواند شکل موج را تغییر دهد.
استفاده از True RMS باعث میشود اندازهگیری کمیت مؤثر سیگنالهای AC برای کاربردهای مختلف برق و تعمیرات قابل اتکاتر باشد. این قابلیت در مشخصات رسمی مدل UT213C نیز درج شده است.
دهانه فک 30 میلیمتری
کلمپ متر UNI-T UT213C دارای فک با دهانه حدود 30 میلیمتر است. این اندازه فک امکان قرار دادن هادیهایی با قطر یا ابعاد متناسب را فراهم میکند.
هنگام انتخاب کلمپ آمپرمتر باید به ابعاد کابل یا هادی موردنظر توجه شود. هادی باید بدون اعمال فشار و با بسته شدن کامل فک داخل دهانه قرار بگیرد تا شرایط مناسب برای اندازهگیری فراهم شود.
اندازهگیری ولتاژ AC و DC تا 600 ولت
UT213C علاوه بر قابلیت کلمپ جریان، یک مولتی متر دیجیتال نیز محسوب میشود و امکان اندازهگیری ولتاژ AC و DC تا 600V را فراهم میکند.
دقت پایه ولتاژ AC برابر با ±(1.2%+5) و دقت پایه ولتاژ DC برابر با ±(0.8%+3) اعلام شده است. این قابلیت برای بررسی ولتاژ مدارها، منابع تغذیه و تجهیزات الکتریکی کاربرد دارد.
اندازهگیری مقاومت تا 40 مگااهم
مولتی متر کلمپی UNI-T UT213C امکان اندازهگیری مقاومت تا 40MΩ را دارد. این قابلیت برای بررسی مقاومت قطعات، سیمها، مسیرهای الکتریکی و عیبیابی مدارها کاربردی است.
دقت پایه اندازهگیری مقاومت در مشخصات رسمی این مدل ±(1%+2) اعلام شده است.
اندازهگیری ظرفیت خازنی تا 40 میلیفاراد
UT213C قابلیت اندازهگیری ظرفیت خازنی را نیز ارائه میدهد و حداکثر محدوده اعلامشده برای این مدل 40mF است. دقت پایه اندازهگیری ظرفیت خازنی برابر با ±(4%+5) اعلام شده است.
این قابلیت برای بررسی خازنها در تعمیرات الکترونیکی و تجهیزات الکتریکی مفید است؛ البته خازن مورد آزمایش باید پیش از اندازهگیری بهطور ایمن تخلیه شده باشد.
اندازهگیری فرکانس از 10 هرتز تا 1 مگاهرتز
یکی دیگر از قابلیتهای UT213C اندازهگیری فرکانس در محدوده 10Hz تا 1MHz است. دقت پایه فرکانس برابر با ±(0.1%+4) اعلام شده است.
وجود قابلیت اندازهگیری فرکانس باعث میشود این دستگاه علاوه بر کاربردهای برق صنعتی، در برخی کارهای عیبیابی و بررسی سیگنالهای الکتریکی نیز مورد استفاده قرار گیرد.
تشخیص ولتاژ غیرتماسی NCV
UNI-T UT213C به قابلیت NCV یا تشخیص ولتاژ غیرتماسی مجهز است. با استفاده از NCV میتوان وجود میدان الکتریکی ناشی از ولتاژ AC را بدون تماس مستقیم پراب با هادی، بهصورت اولیه بررسی کرد.
با وجود کاربردی بودن NCV، این قابلیت نباید بهتنهایی برای تأیید بیبرقی مدار استفاده شود. در کارهای تخصصی برق، تأیید وضعیت مدار باید با روش اندازهگیری مناسب و رعایت الزامات ایمنی انجام شود.
حالت MAX/MIN برای بررسی تغییرات اندازهگیری
UT213C دارای قابلیت MAX/MIN است. این عملکرد امکان ثبت مقادیر بیشینه و کمینه اندازهگیریشده را فراهم میکند و میتواند هنگام بررسی تغییرات یک پارامتر الکتریکی در طول زمان مفید باشد.
حالت Relative برای اندازهگیری نسبی
حالت Relative یا اندازهگیری نسبی یکی دیگر از امکانات UT213C است. این عملکرد میتواند برای حذف مقدار مرجع اولیه و مشاهده تغییرات نسبت به آن مقدار استفاده شود.

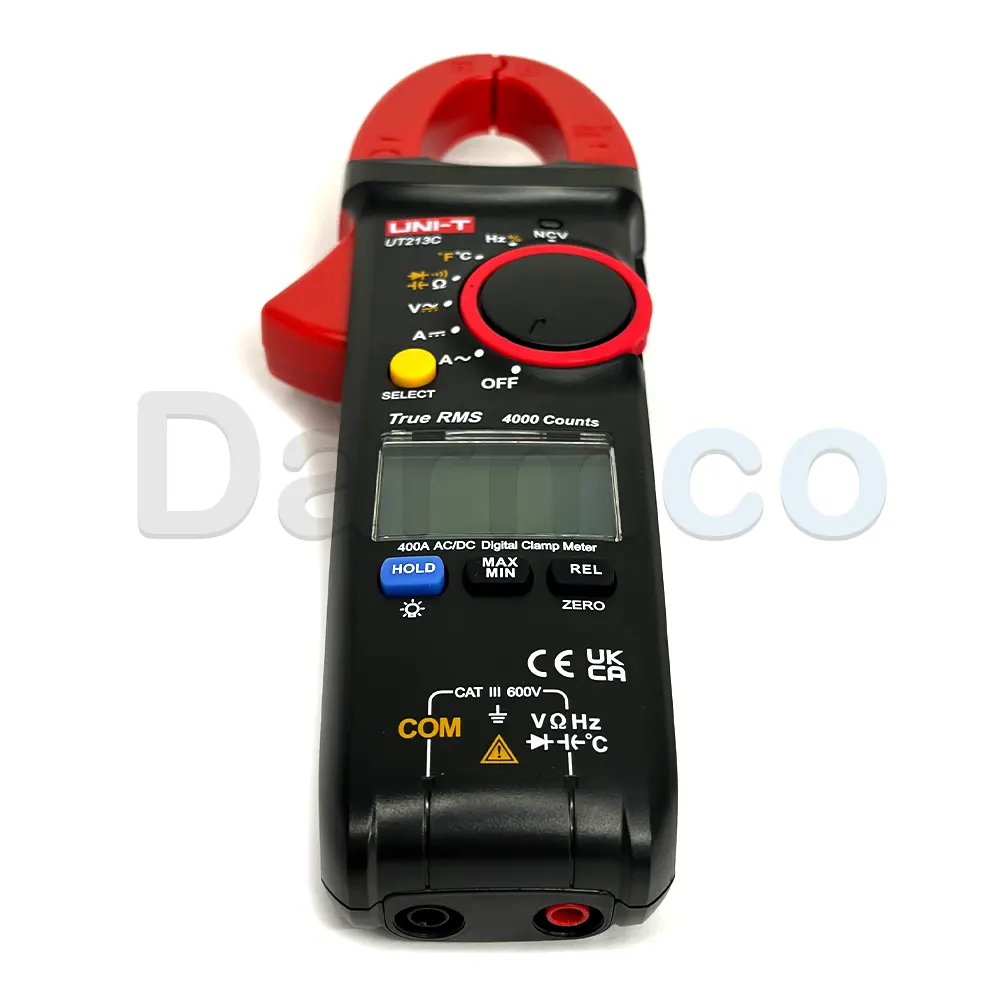

نمایشگر 4000 Counts با نور پسزمینه
نمایشگر UNI-T UT213C دارای ظرفیت 4000 Counts و ابعاد تقریبی 38 × 24 میلیمتر است. نمایشگر 4000 شمارشی امکان نمایش مقادیر اندازهگیری را با تفکیک مناسب در محدوده کاری دستگاه فراهم میکند.
نور پسزمینه LCD نیز برای استفاده در محیطهای کمنور در نظر گرفته شده است. این مدل همچنین دارای Data Hold است که امکان ثابت نگه داشتن مقدار نمایش دادهشده را فراهم میکند.

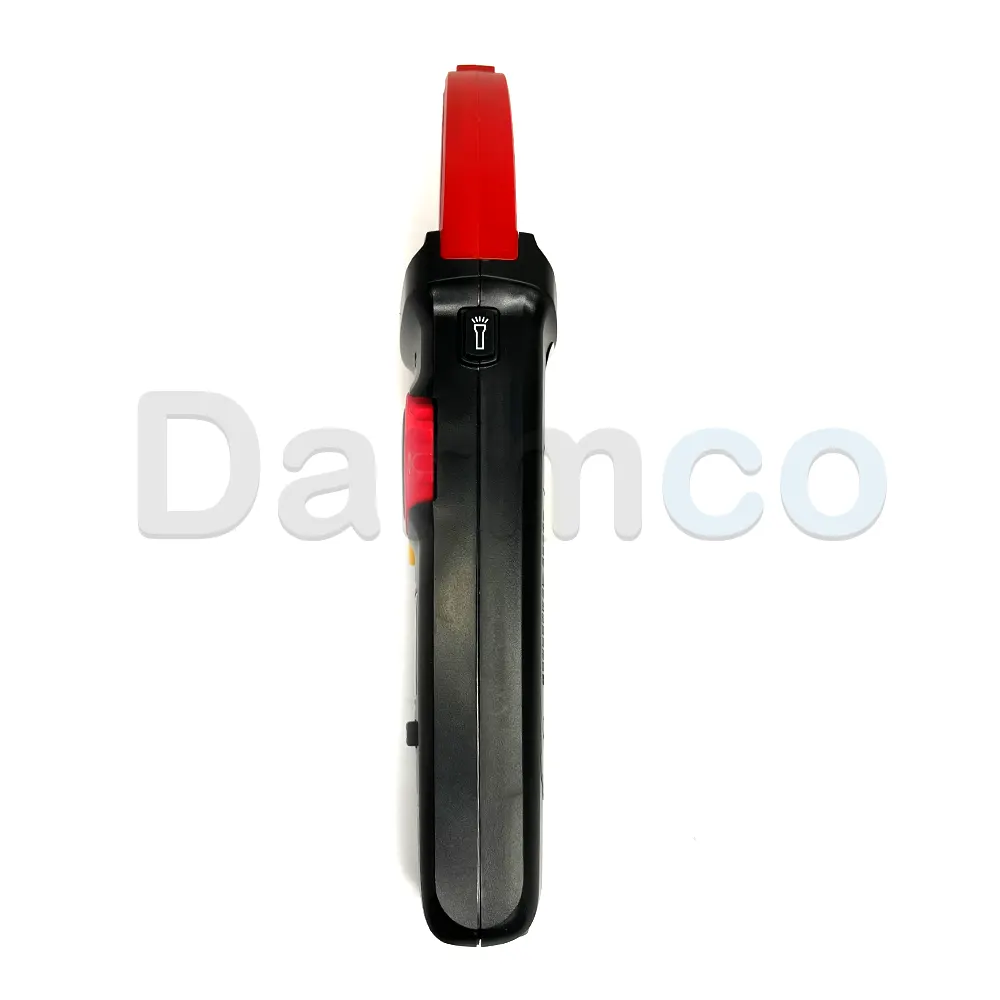

چراغ قوه داخلی برای کار در محیطهای تاریک
یکی از امکانات کاربردی کلمپ متر UNI-T UT213C چراغ قوه داخلی آن است. این قابلیت هنگام کار در داخل تابلو برق، فضاهای کمنور، موتورخانهها و محیطهایی که دسترسی به نور مناسب دشوار است، میتواند مفید باشد.
رنجیابی خودکار و خاموشی خودکار
UT213C از Auto Range پشتیبانی میکند؛ بنابراین دستگاه میتواند محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب کند. این قابلیت استفاده از دستگاه را برای اندازهگیریهای روزمره سادهتر میکند.
قابلیت Auto Power Off نیز برای جلوگیری از مصرف بیمورد باتری در نظر گرفته شده است. همچنین دستگاه دارای نشانگر باتری ضعیف و سیستم حفاظت ورودی است.
مشخصات فنی مولتی متر کلمپی UNI-T UT213C
| مشخصه | مشخصات UNI-T UT213C |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT213C |
|---|
| نوع دستگاه |
مولتی متر کلمپی دیجیتال / کلمپ آمپرمتر |
|---|
| حداکثر جریان AC |
400A |
|---|
| دقت جریان AC |
±(2.5%+5) |
|---|
| حداکثر جریان DC |
400A |
|---|
| دقت جریان DC |
±(2%+3) |
|---|
| حداکثر ولتاژ AC |
600V |
|---|
| دقت ولتاژ AC |
±(1.2%+5) |
|---|
| حداکثر ولتاژ DC |
600V |
|---|
| دقت ولتاژ DC |
±(0.8%+3) |
|---|
| محدوده مقاومت |
تا 40MΩ |
|---|
| دقت مقاومت |
±(1%+2) |
|---|
| محدوده ظرفیت خازنی |
تا 40mF |
|---|
| دقت ظرفیت خازنی |
±(4%+5) |
|---|
| محدوده فرکانس |
10Hz تا 1MHz |
|---|
| دقت فرکانس |
±(0.1%+4) |
|---|
| True RMS |
دارد |
|---|
| تست دیود |
دارد؛ حدود 3.0V |
|---|
| تست پیوستگی |
دارد |
|---|
| تشخیص ولتاژ غیرتماسی |
NCV دارد |
|---|
| رنجیابی خودکار |
دارد |
|---|
| MAX/MIN |
دارد |
|---|
| Relative Mode |
دارد |
|---|
| Data Hold |
دارد |
|---|
| نور پسزمینه LCD |
دارد |
|---|
| چراغ قوه |
دارد |
|---|
| نمایشگر |
LCD، 4000 Counts |
|---|
| ابعاد نمایشگر |
38 × 24 میلیمتر |
|---|
| دهانه فک |
30 میلیمتر |
|---|
| باتری |
3 عدد باتری 1.5V نوع R03 |
|---|
| وزن |
حدود 231.7 گرم |
|---|
| ابعاد دستگاه |
220 × 75 × 40 میلیمتر |
|---|
| رنگ |
قرمز و خاکستری |
|---|
| استاندارد ایمنی |
CAT III 600V |
|---|
| گواهیها |
CE، UKCA، cETLus |
|---|
جدول خلاصه محدوده و دقت اندازهگیری
| پارامتر | محدوده / مقدار | دقت پایه |
|---|
| جریان AC |
400A |
±(2.5%+5) |
| جریان DC |
400A |
±(2%+3) |
| ولتاژ AC |
600V |
±(1.2%+5) |
| ولتاژ DC |
600V |
±(0.8%+3) |
| مقاومت |
تا 40MΩ |
±(1%+2) |
| ظرفیت خازنی |
تا 40mF |
±(4%+5) |
| فرکانس |
10Hz تا 1MHz |
±(0.1%+4) |
کاربردهای مولتی متر کلمپی UNI-T UT213C
ترکیب قابلیت کلمپ آمپرمتر، مولتیمتر دیجیتال و امکانات اندازهگیری متعدد باعث شده است UT213C برای طیف متنوعی از فعالیتهای برق و تعمیرات مناسب باشد.
- اندازهگیری جریان AC و DC تجهیزات الکتریکی
- عیبیابی تابلوهای برق
- تعمیر و نگهداری تجهیزات صنعتی
- بررسی مدارهای الکتریکی و کنترلی
- تعمیر و سرویس تجهیزات تاسیساتی
- بررسی موتور و تجهیزات الکتریکی در محدوده مجاز
- اندازهگیری ولتاژ AC و DC
- اندازهگیری مقاومت قطعات و مدارها
- اندازهگیری ظرفیت خازن
- اندازهگیری فرکانس
- تست دیود
- تست پیوستگی مدار
- تشخیص اولیه ولتاژ با NCV
- کار در محیطهای کمنور با استفاده از چراغ قوه داخلی
مزایای UNI-T UT213C
- اندازهگیری جریان AC و DC تا 400 آمپر
- فناوری True RMS
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- دهانه فک 30 میلیمتر
- اندازهگیری مقاومت تا 40 مگااهم
- اندازهگیری ظرفیت خازنی تا 40 میلیفاراد
- اندازهگیری فرکانس تا 1 مگاهرتز
- رنجیابی خودکار
- قابلیت MAX/MIN
- حالت Relative
- تشخیص ولتاژ غیرتماسی NCV
- تست پیوستگی و دیود
- Data Hold
- نور پسزمینه LCD
- چراغ قوه داخلی
- سیستم حفاظت ورودی
- خاموشی خودکار
- طراحی نسبتاً سبک با وزن حدود 231.7 گرم
تفاوت UNI-T UT213C با مولتی متر معمولی
مهمترین تفاوت کلمپ متر UNI-T UT213C با یک مولتیمتر دیجیتال معمولی، امکان اندازهگیری جریان با استفاده از فک کلمپی است. در بسیاری از اندازهگیریهای جریان، استفاده از کلمپ متر باعث میشود نیازی به قطع کردن هادی و قرار دادن دستگاه بهصورت سری در مدار نباشد.
UT213C در عین حال فقط یک آمپرمتر کلمپی نیست و امکاناتی مانند اندازهگیری ولتاژ، مقاومت، ظرفیت خازنی، فرکانس، تست دیود و پیوستگی را نیز در اختیار کاربر قرار میدهد. به همین دلیل میتوان از آن بهعنوان یک ابزار چندمنظوره برای تعمیرات و عیبیابی الکتریکی استفاده کرد.
راهنمای انتخاب UT213C
اگر به دنبال کلمپ متر 400 آمپر برای اندازهگیری جریان AC و DC هستید و در کنار آن به قابلیتهایی مانند True RMS، اندازهگیری ولتاژ تا 600 ولت، مقاومت تا 40 مگااهم، ظرفیت خازنی و فرکانس نیاز دارید، UT213C میتواند گزینه مناسبی باشد.
همچنین دهانه فک 30 میلیمتری، NCV، MAX/MIN، رنج خودکار، چراغ قوه و نمایشگر 4000 شمارشی، این مدل را برای کارهای میدانی و تعمیراتی کاربردیتر میکند. با این حال، پیش از خرید باید محدوده جریان موردنیاز، قطر کابلها، سطح ایمنی موردنیاز و نوع اندازهگیریهای موردنظر بررسی شود.
نکات ایمنی هنگام استفاده از UT213C
UNI-T UT213C دارای رده ایمنی CAT III 600V است؛ با این حال رده ایمنی دستگاه به معنی مجاز بودن استفاده بدون رعایت اصول ایمنی نیست. هنگام کار با مدارهای الکتریکی، محدوده مجاز دستگاه را رعایت کرده و از تجهیزات حفاظت فردی مناسب استفاده کنید.
پیش از هر بار استفاده، بدنه، فک کلمپ، پرابها و سیمهای تست را از نظر آسیبدیدگی بررسی کنید. برای اندازهگیری جریان با فک کلمپی، هادی موردنظر را بهدرستی داخل فک قرار دهید و از قرار دادن همزمان هادیهای رفت و برگشت در فک خودداری کنید؛ زیرا میدانهای ایجادشده میتوانند بر نتیجه اندازهگیری اثر بگذارند.
در هنگام اندازهگیری مقاومت، ظرفیت خازنی یا تست دیود، مدار باید در وضعیت مناسب و بدون وجود ولتاژ ناخواسته قرار داشته باشد. همچنین قابلیت NCV یک ابزار تشخیص اولیه است و نباید بهتنهایی برای تأیید بیبرقی مدار استفاده شود.
سوالات متداول درباره UNI-T UT213C
UNI-T UT213C تا چند آمپر را اندازهگیری میکند؟
این کلمپ متر میتواند جریان AC و DC را تا حداکثر 400 آمپر اندازهگیری کند.
آیا UT213C جریان DC را اندازهگیری میکند؟
بله. UT213C قابلیت اندازهگیری جریان DC تا 400 آمپر را دارد و دقت پایه آن برای این بخش ±(2%+3) اعلام شده است.
آیا UNI-T UT213C True RMS دارد؟
بله. UT213C به قابلیت True RMS مجهز است و برای اندازهگیری جریان AC از این فناوری استفاده میکند.
دهانه فک UT213C چقدر است؟
دهانه فک این مدل حدود 30 میلیمتر است.
حداکثر ولتاژ قابل اندازهگیری UT213C چقدر است؟
محدوده ولتاژ AC و DC این دستگاه تا 600 ولت است.
مقاومت را تا چه مقداری اندازهگیری میکند؟
UT213C قابلیت اندازهگیری مقاومت تا 40 مگااهم را دارد.
آیا UT213C ظرفیت خازنی را اندازهگیری میکند؟
بله. محدوده ظرفیت خازنی این مدل تا 40 میلیفاراد است.
محدوده اندازهگیری فرکانس UT213C چقدر است؟
این مدل فرکانس را در محدوده 10 هرتز تا 1 مگاهرتز اندازهگیری میکند.
آیا UT213C قابلیت NCV دارد؟
بله. این دستگاه به قابلیت تشخیص غیرتماسی ولتاژ یا NCV مجهز است.
آیا UT213C رنجیابی خودکار دارد؟
بله. قابلیت Auto Range در این مدل وجود دارد و دستگاه میتواند محدوده مناسب اندازهگیری را بهصورت خودکار انتخاب کند.
آیا UT213C قابلیت MAX/MIN دارد؟
بله. این مدل دارای حالت MAX/MIN برای ثبت مقادیر بیشینه و کمینه اندازهگیریشده است.
آیا UT213C حالت Relative دارد؟
بله. حالت Relative برای انجام اندازهگیری نسبی در این مدل وجود دارد.
نمایشگر UT213C چند شمارشی است؟
نمایشگر این مدل 4000 Counts است و ابعاد آن حدود 38 × 24 میلیمتر اعلام شده است.
آیا UT213C نور پسزمینه دارد؟
بله. نمایشگر دستگاه به نور پسزمینه مجهز است.
آیا UT213C چراغ قوه دارد؟
بله. این مدل دارای چراغ قوه داخلی است که برای کار در محیطهای کمنور کاربرد دارد.
آیا UT213C تست دیود و پیوستگی دارد؟
بله. UT213C دارای تست دیود و تست پیوستگی همراه با بیزر است.
وزن کلمپ متر UNI-T UT213C چقدر است؟
وزن خالص UT213C حدود 231.7 گرم است.
ابعاد UNI-T UT213C چقدر است؟
ابعاد دستگاه حدود 220 × 75 × 40 میلیمتر است.
باتری UT213C چیست؟
این مدل با سه عدد باتری 1.5 ولتی نوع R03 تغذیه میشود.
رده ایمنی UNI-T UT213C چیست؟
طبق مشخصات رسمی سری UT213، این دستگاه دارای استاندارد ایمنی CAT III 600V است.
UT213C برای چه کاربردهایی مناسب است؟
این مدل برای برقکاری، عیبیابی تابلوهای برق، تعمیر و نگهداری تجهیزات الکتریکی، بررسی جریان AC/DC، اندازهگیری ولتاژ، مقاومت، ظرفیت و فرکانس و برخی کاربردهای تاسیساتی و صنعتی مناسب است.
آیا UT213C برای کابلهای ضخیم مناسب است؟
دهانه فک دستگاه 30 میلیمتر است؛ بنابراین پیش از استفاده باید قطر یا ابعاد هادی با دهانه فک مقایسه شود تا هادی بهدرستی داخل فک قرار گیرد.
