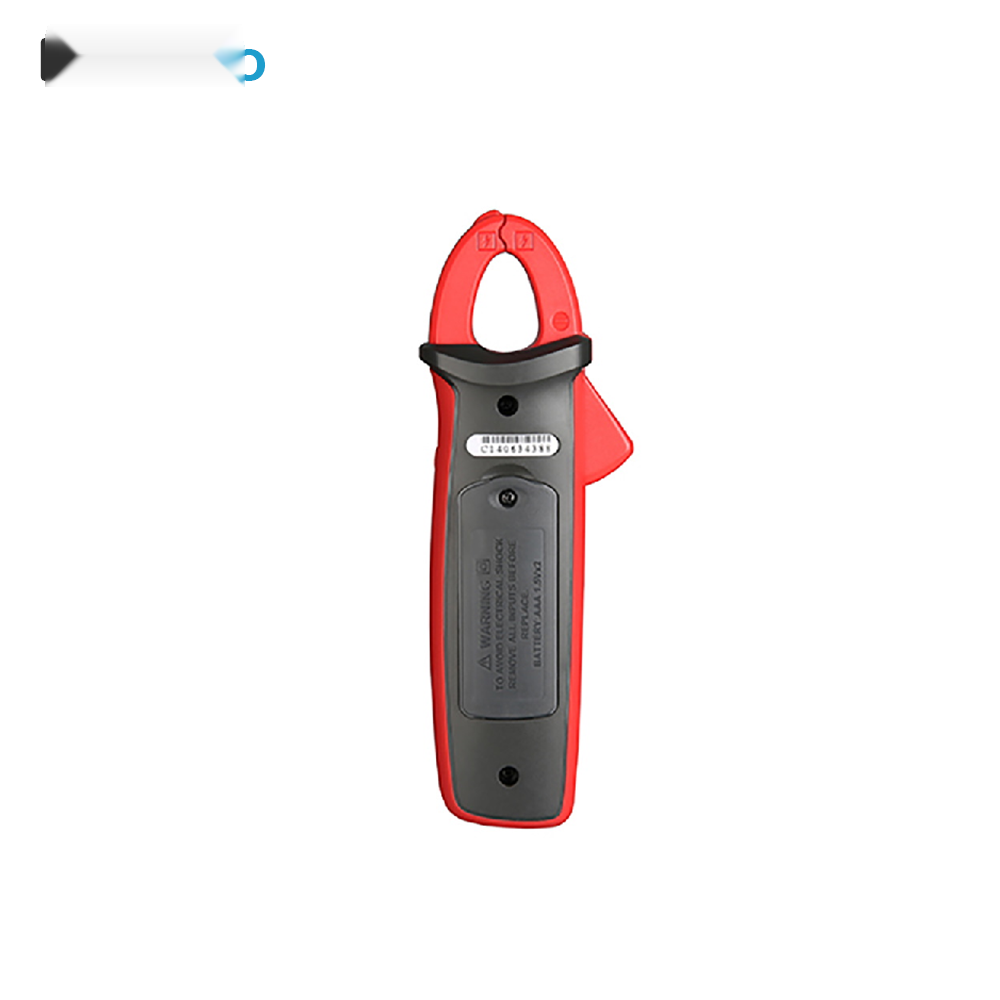

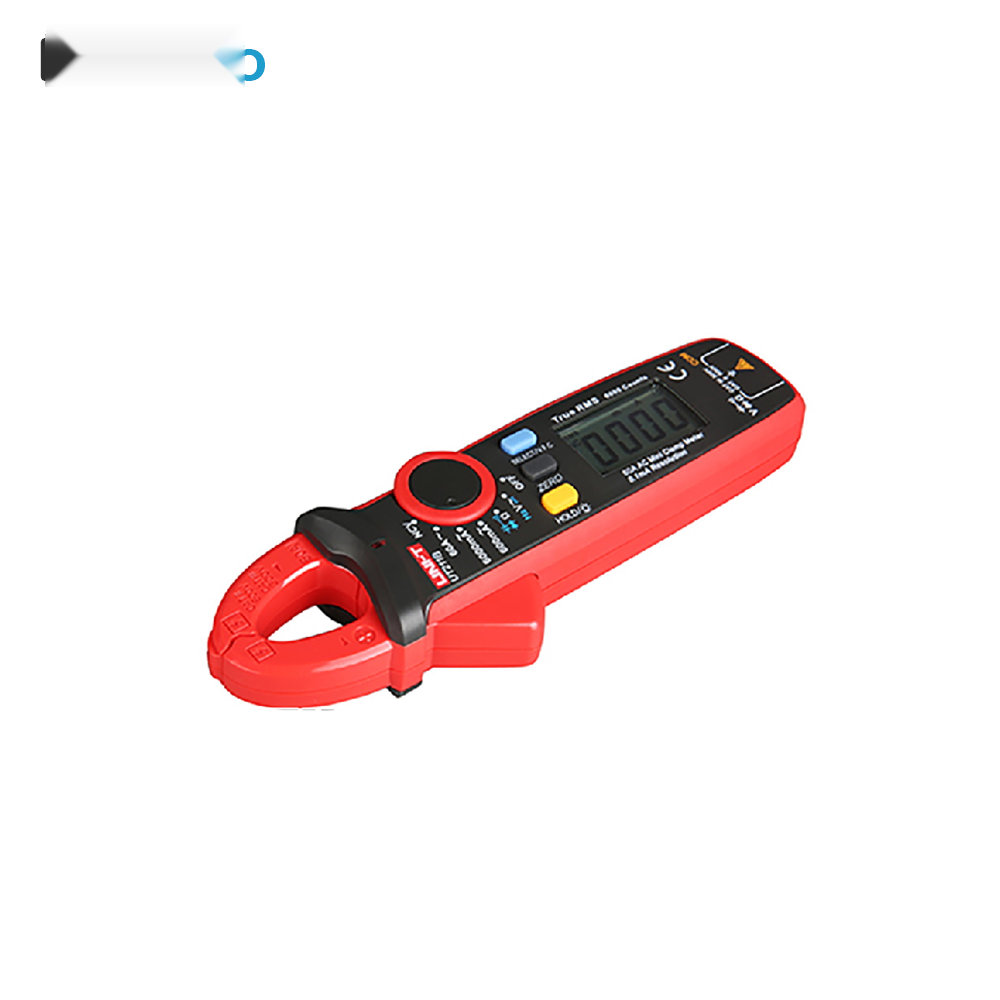

مولتی متر کلمپی یونیتی UNI-T UT211B
مولتی متر کلمپی یونیتی UNI-T UT211B یک کلمپ متر دیجیتال کوچک، سبک و دقیق برای اندازهگیری جریان AC و DC، ولتاژ AC و DC، مقاومت و ظرفیت خازنی است. این مدل با تمرکز بر اندازهگیری دقیق جریانهای پایین و متوسط طراحی شده و به دلیل رزولوشن بالا، ابعاد جمعوجور و طراحی ارگونومیک، برای تکنسینهای برق، الکترونیک، تعمیرکاران تجهیزات، عیبیابی سیستمهای خورشیدی و بسیاری از کاربردهای تعمیر و نگهداری گزینهای کاربردی محسوب میشود.
کلمپ متر UNI-T UT211B از قابلیتهایی مانند True RMS، رنج خودکار، NCV، VFC، ZERO، Data Hold و نور پسزمینه LCD برخوردار است. حداکثر جریان قابل اندازهگیری توسط این دستگاه 60 آمپر است و رزولوشن اندازهگیری جریان AC در مشخصات رسمی دستگاه تا 0.01A اعلام شده است. طراحی کوچک و وزن حدود 170 گرم نیز باعث میشود حمل و استفاده از UT211B در فضاهای محدود آسان باشد.
معرفی کلمپ متر UNI-T UT211B
زمانی که اندازهگیری جریان بدون قطع کردن مدار اهمیت دارد، کلمپ متر یکی از کاربردیترین ابزارهای اندازهگیری است. UNI-T UT211B با استفاده از فک کلمپی امکان اندازهگیری جریان را بدون نیاز به اتصال سری دستگاه در مدار فراهم میکند. این ویژگی برای بررسی جریان مصرفی تجهیزات، مدارهای الکتریکی، سیستمهای DC و برخی تجهیزات الکترونیکی بسیار مفید است.
UT211B در دسته Mini Clamp Meter یا کلمپ مترهای کوچک قرار میگیرد. ابعاد 175 × 60 × 33.5 میلیمتر و وزن 170 گرم باعث شده این مدل برای استفاده در محیطهایی که فضای کار محدود است، مناسب باشد. سازنده نیز این محصول را برای کاربردهای دقیق در الکترونیک و مواردی مانند بررسی بار جریان سیستمهای خورشیدی و خودروهای الکتریکی معرفی کرده است.
اندازهگیری جریان AC و DC تا 60 آمپر
مهمترین قابلیت UNI-T UT211B اندازهگیری جریان متناوب و مستقیم تا 60A است. این قابلیت باعث میشود دستگاه برای بررسی جریان مصرفی بسیاری از مدارهای الکتریکی و تجهیزات الکترونیکی کاربرد داشته باشد.
محدوده اندازهگیری جریان AC در صفحه رسمی UNI-T برابر 60 آمپر با دقت پایه ±(2.0%+5) و جریان DC نیز تا 60 آمپر با دقت پایه ±(2%+3) اعلام شده است. رزولوشن جریان AC در صفحه رسمی 0.01 آمپر ذکر شده است.
در برخی نسخههای دیتاشیت و منابع منطقهای، مشخصات رزولوشن و دقت جریان AC به شکل متفاوتی نمایش داده شده است؛ بنابراین برای درج مشخصات محصول، مقادیر صفحه رسمی فعلی UNI-T مبنا قرار گرفتهاند.
True RMS برای اندازهگیری دقیقتر AC
یکی از ویژگیهای مهم کلمپ متر UNI-T UT211B برخورداری از فناوری True RMS است. در اندازهگیری سیگنالهای متناوب، شکل موج همیشه کاملاً سینوسی نیست و استفاده از True RMS میتواند در بسیاری از کاربردها نتیجه مناسبتری نسبت به روشهای اندازهگیری متوسطگیریشده ارائه دهد.
وجود True RMS باعث شده UT211B علاوه بر کاربردهای عمومی، برای بررسی تجهیزات الکتریکی و الکترونیکی که جریان یا ولتاژ AC آنها ممکن است شکل موج غیرایدهآل داشته باشد نیز گزینه مناسبی باشد.
رزولوشن بالا برای اندازهگیری جریانهای پایین
نقطه قوت اصلی UNI-T UT211B نسبت به بسیاری از کلمپمترهای جریان بالاتر، تمرکز آن بر اندازهگیری دقیقتر جریانهای پایینتر است. طراحی این مدل با هدف دستیابی به رزولوشن بالا انجام شده و برای کاربردهایی که مشاهده تغییرات کوچک جریان اهمیت دارد، مزیت محسوب میشود.
به همین دلیل این مدل میتواند برای تکنسینهایی که با مدارهای الکترونیکی، سیستمهای خورشیدی، تجهیزات DC و برخی کاربردهای مرتبط با خودروهای الکتریکی سروکار دارند، انتخاب مناسبی باشد.
اندازهگیری ولتاژ AC و DC تا 600 ولت
مولتی متر کلمپی UNI-T UT211B علاوه بر اندازهگیری جریان، قابلیت اندازهگیری ولتاژ AC و DC تا 600V را نیز دارد. این ویژگی باعث میشود دستگاه برای بسیاری از عملیاتهای عیبیابی برق و الکترونیک به یک ابزار چندکاره تبدیل شود.
دقت پایه اندازهگیری ولتاژ AC برابر ±(0.8%+3) و دقت پایه ولتاژ DC برابر ±(0.7%+3) اعلام شده است. همچنین امپدانس ورودی برای اندازهگیری DCV حداقل 10MΩ است.
اندازهگیری مقاومت تا 60 مگااهم
UT211B قابلیت اندازهگیری مقاومت الکتریکی تا 60MΩ را دارد. دقت پایه اندازهگیری مقاومت در مشخصات رسمی برابر ±(0.8%+2) اعلام شده است.
این قابلیت برای بررسی مقاومت قطعات، مسیرهای سیمکشی، مدارهای الکتریکی و عیبیابی عمومی تجهیزات کاربرد دارد. هنگام اندازهگیری مقاومت باید مدار از منبع تغذیه جدا باشد تا از آسیب به دستگاه و ایجاد خطای اندازهگیری جلوگیری شود.
اندازهگیری ظرفیت خازنی تا 62 میلیفاراد
کلمپ آمپرمتر UNI-T UT211B تنها برای جریان و ولتاژ طراحی نشده و قابلیت اندازهگیری ظرفیت خازنی تا 62mF را نیز ارائه میدهد. دقت پایه این بخش ±(4%+5) است.
وجود این قابلیت باعث میشود UT211B در برخی عملیاتهای تعمیراتی و بررسی خازنها نیز قابل استفاده باشد. پیش از اندازهگیری ظرفیت خازنی، خازن باید از مدار جدا و به شکل ایمن تخلیه شده باشد.
قابلیت NCV برای تشخیص ولتاژ بدون تماس
یکی از امکانات کاربردی UNI-T UT211B قابلیت NCV یا Non-Contact Voltage است. این قابلیت امکان بررسی اولیه وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم میکند.
NCV برای شناسایی اولیه سیم یا بخش دارای ولتاژ در برخی شرایط مفید است؛ با این حال نباید آن را جایگزین روش استاندارد و مطمئن تأیید وجود یا عدم وجود ولتاژ دانست. هنگام کار با مدارهای برق، رعایت دستورالعملهای ایمنی و استفاده از تجهیزات حفاظت فردی ضروری است.
VFC برای اندازهگیری در کاربردهای فرکانس متغیر
کلمپ متر UNI-T UT211B به قابلیت VFC یا Voltage Frequency Conversion مجهز شده است. این قابلیت در برخی کاربردهای اندازهگیری مرتبط با منابع یا تجهیزات دارای فرکانس متغیر میتواند مفید باشد.
وجود VFC در کنار True RMS، رنج خودکار و NCV باعث شده UT211B امکانات بیشتری نسبت به یک آمپرمتر کلمپی ساده در اختیار کاربر قرار دهد.
حالت ZERO برای اندازهگیری جریان DC
UT211B دارای ZERO Mode است. این قابلیت در اندازهگیری جریان DC به تنظیم مقدار مرجع و حذف آفست اولیه کمک میکند و برای دستیابی به قرائت مناسبتر در اندازهگیریهای DC کاربرد دارد.
وجود حالت ZERO بهخصوص هنگام کار با جریانهای پایین اهمیت بیشتری پیدا میکند؛ زیرا در این نوع اندازهگیریها مقدار آفست میتواند نسبت به مقدار موردنظر قابل توجهتر باشد.
نمایشگر 6000 شمارشی با نور پسزمینه
UNI-T UT211B دارای نمایشگر LCD با ظرفیت 6000 Counts و ابعاد تقریبی 39.3 × 26.5 میلیمتر است. نمایشگر با نور پسزمینه امکان مشاهده بهتر مقادیر را در محیطهای کمنور فراهم میکند.
قابلیت Data Hold نیز برای ثابت نگه داشتن مقدار اندازهگیریشده روی صفحه در نظر گرفته شده است؛ این ویژگی زمانی مفید است که کاربر به دلیل شرایط محیطی نمیتواند همزمان دستگاه و نمایشگر را در موقعیت مناسب مشاهده کند.
طراحی کوچک و مناسب فضاهای محدود
یکی از مهمترین مزایای مولتی متر کلمپی UNI-T UT211B طراحی Mini Clamp آن است. بدنه دستگاه تنها حدود 175 میلیمتر طول دارد و عرض و ضخامت آن بهترتیب حدود 60 و 33.5 میلیمتر است.
وزن حدود 170 گرم باعث میشود حمل این کلمپ متر در کیف ابزار و استفاده طولانیمدت از آن آسانتر باشد. ابعاد کوچک فک نیز برای کار با سیمها و کابلهای متراکم در فضاهای محدود کاربردی است. قطر بازشدن فک این مدل حدود 17 میلیمتر اعلام شده است.
رنج خودکار و امکانات کاربردی
UT211B از Auto Range پشتیبانی میکند و به امکاناتی مانند Data Hold، Continuity Buzzer، تست دیود، نمایش کاهش باتری و خاموشی خودکار مجهز است.
خاموشی خودکار دستگاه پس از حدود 15 دقیقه فعال میشود و به کاهش مصرف باتری کمک میکند. همچنین قابلیت حفاظت ورودی برای افزایش ایمنی دستگاه در هنگام اندازهگیری در نظر گرفته شده است.
مشخصات فنی مولتی متر کلمپی UNI-T UT211B
| مشخصه | مشخصات UNI-T UT211B |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT211B |
|---|
| نوع دستگاه |
مولتی متر کلمپی / کلمپ متر دیجیتال Mini |
|---|
| اندازهگیری جریان AC |
تا 60A |
|---|
| رزولوشن جریان AC |
0.01A |
|---|
| دقت جریان AC |
±(2.0%+5) |
|---|
| اندازهگیری جریان DC |
تا 60A |
|---|
| دقت جریان DC |
±(2%+3) |
|---|
| اندازهگیری ولتاژ AC |
تا 600V |
|---|
| دقت ولتاژ AC |
±(0.8%+3) |
|---|
| اندازهگیری ولتاژ DC |
تا 600V |
|---|
| دقت ولتاژ DC |
±(0.7%+3) |
|---|
| مقاومت |
تا 60MΩ |
|---|
| دقت مقاومت |
±(0.8%+2) |
|---|
| ظرفیت خازنی |
تا 62mF |
|---|
| دقت ظرفیت |
±(4%+5) |
|---|
| True RMS |
دارد |
|---|
| Auto Range |
دارد |
|---|
| NCV |
دارد |
|---|
| VFC |
دارد |
|---|
| ZERO Mode |
دارد |
|---|
| Data Hold |
دارد |
|---|
| تست دیود |
دارد، حدود 3V |
|---|
| تست پیوستگی |
دارد، همراه با بیزر |
|---|
| نور پسزمینه LCD |
دارد |
|---|
| خاموشی خودکار |
حدود 15 دقیقه |
|---|
| نمایشگر |
LCD، ظرفیت 6000 Counts |
|---|
| ابعاد نمایشگر |
39.3 × 26.5 میلیمتر |
|---|
| قطر بازشدن فک |
حدود 17 میلیمتر |
|---|
| امپدانس ورودی DCV |
≥10MΩ |
|---|
| نشانگر باتری ضعیف |
≤2.5V |
|---|
| حفاظت ورودی |
دارد |
|---|
| منبع تغذیه |
2 عدد باتری 1.5V نوع R03 |
|---|
| ابعاد دستگاه |
175 × 60 × 33.5 میلیمتر |
|---|
| وزن |
حدود 170 گرم |
|---|
| رنگ |
قرمز و خاکستری |
|---|
| گواهیها |
CE، UKCA، cETLus |
|---|
مشخصات فنی فوق بر اساس اطلاعات رسمی منتشرشده برای UNI-T UT211B و دیتاشیت این مدل تنظیم شده است.
کاربردهای مولتی متر کلمپی UNI-T UT211B
به دلیل ابعاد کوچک، رزولوشن مناسب، اندازهگیری AC/DC و امکاناتی مانند True RMS و NCV، UNI-T UT211B برای طیف متنوعی از کارهای اندازهگیری و عیبیابی کاربرد دارد.
- عیبیابی مدارهای الکتریکی و الکترونیکی
- اندازهگیری جریان AC و DC
- بررسی مصرف جریان تجهیزات
- تست و بررسی سیستمهای خورشیدی
- بررسی مدارهای DC
- کار با تجهیزات الکترونیکی
- تعمیر و نگهداری تجهیزات الکتریکی
- بررسی اولیه خودروها و تجهیزات الکتریکی
- اندازهگیری ولتاژ تابلوها و مدارها
- اندازهگیری مقاومت و ظرفیت خازنی
- تست دیود و پیوستگی مدار
- تشخیص اولیه وجود ولتاژ AC با NCV
- کار در فضاهای محدود و کابلهای متراکم
مزایای خرید کلمپ متر UNI-T UT211B
- اندازهگیری جریان AC و DC تا 60 آمپر
- طراحی کوچک و سبک برای حمل آسان
- رزولوشن مناسب برای اندازهگیری جریانهای پایینتر
- فناوری True RMS
- رنج خودکار برای استفاده آسانتر
- قابلیت NCV برای تشخیص اولیه ولتاژ بدون تماس
- قابلیت VFC
- حالت ZERO برای اندازهگیری جریان DC
- اندازهگیری ولتاژ AC/DC تا 600 ولت
- اندازهگیری مقاومت تا 60 مگااهم
- اندازهگیری ظرفیت خازنی تا 62 میلیفاراد
- نمایشگر 6000 شمارشی
- نور پسزمینه LCD
- Data Hold
- تست دیود و پیوستگی
- خاموشی خودکار
- حفاظت ورودی
- وزن حدود 170 گرم
UNI-T UT211B برای چه کسانی مناسب است؟
اگر به دنبال یک کلمپ متر کوچک و دقیق برای اندازهگیری جریان AC/DC هستید، UT211B میتواند انتخاب مناسبی باشد. این مدل بهخصوص برای افرادی مناسب است که قابلیت حمل، دسترسی به فضاهای محدود و اندازهگیری جریانهای پایینتر برایشان اهمیت دارد.
تکنسینهای برق و الکترونیک، تعمیرکاران تجهیزات، متخصصان نگهداری، تکنسینهای سیستمهای خورشیدی و افرادی که با مدارهای DC یا تجهیزات الکتریکی سبک کار میکنند، میتوانند از امکانات این مدل استفاده کنند. UNI-T نیز UT211B را برای کاربردهای دقیق در الکترونیک و بررسی سیستمهایی مانند سیستمهای خورشیدی و خودروهای الکتریکی معرفی کرده است.
تفاوت کلمپ متر UT211B با کلمپمترهای جریان بالا
UNI-T UT211B برخلاف کلمپمترهایی که برای جریانهای چند صد آمپر طراحی شدهاند، روی اندازهگیری دقیقتر جریان در محدوده حداکثر 60 آمپر و قابلیت استفاده در فضاهای محدود تمرکز دارد. بنابراین انتخاب آن باید بر اساس محدوده جریان موردنیاز انجام شود.
اگر کاربرد شما اندازهگیری جریانهای بسیار بالا در تابلوهای صنعتی یا کابلهای ضخیم است، بهتر است مدلهای کلمپمتر با ظرفیت جریان بالاتر را بررسی کنید؛ اما برای اندازهگیریهای دقیقتر در مدارهای کمجریانتر، طراحی Mini و رزولوشن مناسب UT211B یک مزیت مهم محسوب میشود.
نکات مهم هنگام استفاده از UNI-T UT211B
پیش از استفاده، رنج و حالت اندازهگیری را بررسی کرده و از سالم بودن بدنه، فک و پرابهای دستگاه اطمینان حاصل کنید. هنگام اندازهگیری جریان با کلمپ، فقط هادی موردنظر را درون فک قرار دهید؛ قرار دادن همزمان هادی رفت و برگشت در فک میتواند موجب خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست شود.
برای اندازهگیری مقاومت، ظرفیت خازنی و تست دیود، مدار باید از منبع تغذیه جدا باشد. همچنین خازنها باید پیش از اندازهگیری بهصورت ایمن تخلیه شوند.
قابلیت NCV برای بررسی اولیه وجود ولتاژ طراحی شده و نباید بهتنهایی بهعنوان روش قطعی تأیید بیبرقی استفاده شود. در کار با مدارهای دارای ولتاژ خطرناک، رعایت دستورالعملهای ایمنی و استفاده از تجهیزات حفاظت فردی ضروری است.
محتویات بسته UNI-T UT211B
طبق اطلاعات منتشرشده برای این مدل، اقلام استاندارد شامل خود دستگاه، باتریها و پرابهای تست است. بستهبندی استاندارد نیز شامل جعبه، دفترچه راهنمای انگلیسی و در منابع رسمی سری محصول، کیف حمل ذکر شده است. محتویات نهایی بسته ممکن است بسته به بازار عرضه یا نوع پکیج متفاوت باشد؛ بنابراین هنگام خرید، محتویات بسته فروشنده را بررسی کنید.
سوالات متداول درباره UNI-T UT211B
UNI-T UT211B تا چند آمپر را اندازهگیری میکند؟
حداکثر جریان قابل اندازهگیری توسط UT211B برابر 60 آمپر برای جریان AC و DC است.
آیا UNI-T UT211B جریان DC را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری جریان مستقیم DC تا 60 آمپر را دارد.
آیا UT211B دارای True RMS است؟
بله. UNI-T UT211B به فناوری True RMS مجهز است.
رزولوشن جریان AC در UT211B چقدر است؟
در مشخصات رسمی فعلی UNI-T، رزولوشن جریان AC این مدل 0.01 آمپر اعلام شده است.
حداکثر ولتاژ قابل اندازهگیری UT211B چقدر است؟
محدوده اندازهگیری ولتاژ AC و DC این مدل تا 600 ولت است.
آیا UT211B قابلیت NCV دارد؟
بله. UT211B دارای NCV یا تشخیص غیرتماسی ولتاژ AC است.
قابلیت VFC در UT211B چیست؟
VFC قابلیت مرتبط با Voltage Frequency Conversion است و در برخی کاربردهای اندازهگیری تجهیزات با فرکانس متغیر مورد استفاده قرار میگیرد.
فک UNI-T UT211B چه اندازهای دارد؟
قطر بازشدن فک این کلمپ متر حدود 17 میلیمتر است.
آیا UT211B رنج خودکار دارد؟
بله. این مدل از Auto Range پشتیبانی میکند.
مقاومت را تا چه مقداری اندازهگیری میکند؟
UT211B قابلیت اندازهگیری مقاومت تا 60 مگااهم را دارد.
ظرفیت خازنی UT211B چقدر است؟
محدوده اندازهگیری ظرفیت خازنی این مدل تا 62 میلیفاراد است.
آیا UT211B تست دیود دارد؟
بله. تست دیود با ولتاژ حدود 3 ولت در مشخصات این مدل ذکر شده است.
آیا UT211B تست پیوستگی مدار دارد؟
بله. این مدل دارای تست پیوستگی همراه با بیزر است.
نمایشگر UT211B چند شمارشی است؟
نمایشگر LCD این دستگاه 6000 Counts است و ابعاد آن حدود 39.3 × 26.5 میلیمتر است.
آیا UT211B نور پسزمینه دارد؟
بله. نمایشگر LCD دستگاه به نور پسزمینه مجهز است.
آیا UT211B قابلیت ZERO دارد؟
بله. حالت ZERO برای این مدل در نظر گرفته شده و در اندازهگیری جریان DC کاربرد دارد.
آیا UNI-T UT211B برای سیستم خورشیدی مناسب است؟
بله. UNI-T این مدل را برای کاربردهایی مانند بررسی بار جریان سیستمهای خورشیدی معرفی کرده است؛ البته محدوده حداکثر جریان 60 آمپر باید پیش از استفاده با نیاز سیستم تطبیق داده شود.
آیا UT211B برای خودروهای الکتریکی کاربرد دارد؟
UT211B میتواند در برخی کاربردهای عیبیابی و اندازهگیری جریان تجهیزات مرتبط با خودروهای الکتریکی استفاده شود، مشروط بر اینکه محدوده و رده ایمنی دستگاه با مدار مورد آزمایش مطابقت داشته باشد.
وزن UNI-T UT211B چقدر است؟
وزن خالص دستگاه حدود 170 گرم اعلام شده است.
ابعاد کلمپ متر UNI-T UT211B چقدر است؟
ابعاد دستگاه حدود 175 × 60 × 33.5 میلیمتر است.
باتری UNI-T UT211B چیست؟
این دستگاه با دو عدد باتری 1.5 ولتی نوع R03 تغذیه میشود.
خاموشی خودکار UT211B بعد از چه مدتی فعال میشود؟
خاموشی خودکار دستگاه تقریباً پس از 15 دقیقه فعال میشود.
آیا UT211B برای فضاهای محدود مناسب است؟
بله. طراحی Mini، ابعاد جمعوجور و وزن پایین این مدل از ویژگیهایی هستند که استفاده از آن را در فضاهای محدود و کابلهای متراکم آسانتر میکنند.
