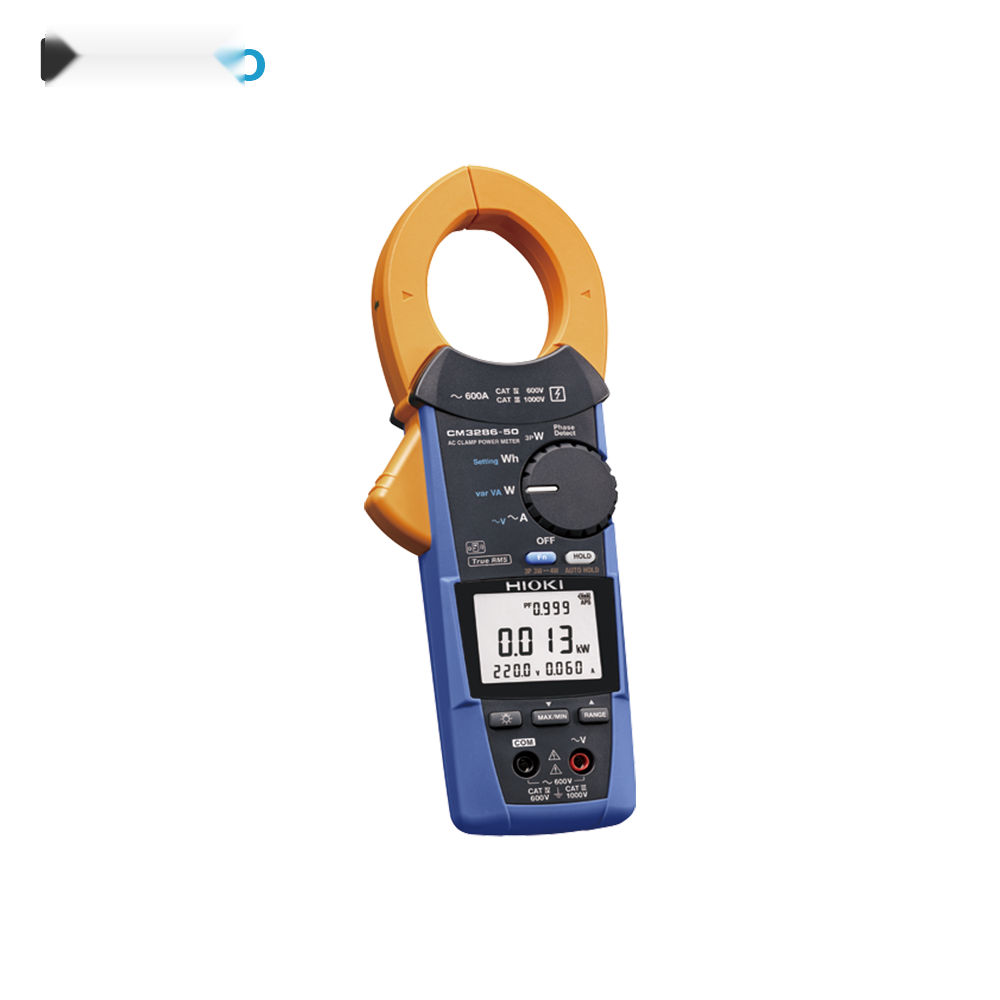

پاورمتر کلمپی هیوکی مدل HIOKI CM3286-50 یک ابزار حرفهای، دقیق و قابلحمل برای اندازهگیری جریان، ولتاژ و توان در مدارهای الکتریکی است که برای استفاده در محیطهای صنعتی، تأسیسات برق، تابلوهای توزیع، موتورهای الکتریکی و سیستمهای تکفاز و سهفاز طراحی شده است. این دستگاه علاوه بر اندازهگیری جریان و ولتاژ AC، امکان سنجش توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس و انرژی اکتیو تکفاز را فراهم میکند.
یکی از مهمترین مزایای پاورمتر کلمپی HIOKI CM3286-50 اندازهگیری جریان بدون نیاز به قطع مدار است. این ویژگی باعث میشود تکنسین بتواند وضعیت بار و مصرف انرژی را روی مدارهای برقدار بررسی کند. محدوده اندازهگیری جریان AC این مدل از 60 میلیآمپر تا 600 آمپر و محدوده ولتاژ AC آن از 80 تا 600 ولت است. اندازهگیریها با روش True RMS انجام میشوند و دستگاه برای بررسی سیگنالهای AC در محیطهای مختلف کاربرد دارد. :contentReference[oaicite:1]{index=1}
پاورمتر کلمپی HIOKI CM3286-50 چیست؟
هیوکی CM3286-50 یک کلمپ پاورمتر AC است که برای اندازهگیری مستقیم پارامترهای مهم الکتریکی در مدارهای تکفاز و سهفاز طراحی شده است. برخلاف یک آمپرمتر کلمپی ساده که عمدتاً جریان را اندازهگیری میکند، این دستگاه با ترکیب اندازهگیری جریان و ولتاژ میتواند پارامترهای توان را نیز محاسبه و نمایش دهد. به همین دلیل، CM3286-50 برای بررسی مصرف برق، تحلیل بار، کنترل ضریب توان و عیبیابی تجهیزات الکتریکی گزینهای کاربردی محسوب میشود.
این مدل امکان اندازهگیری توان تکفاز از 5 وات تا 360 کیلووات را دارد و در مدارهای سهفاز متعادل نیز میتواند توان را برآورد کند. همچنین برای سیستمهای سهفاز سهسیم و چهارسیم قابلیت اندازهگیری و بررسی وجود دارد. :contentReference[oaicite:2]{index=2}
مهمترین ویژگیهای HIOKI CM3286-50
- اندازهگیری جریان AC: از 0.060 آمپر تا 600.0 آمپر در سه رنج
- اندازهگیری ولتاژ AC: از 80.0 تا 600.0 ولت
- اندازهگیری True RMS: برای اندازهگیری دقیق مقدار مؤثر سیگنالهای AC
- اندازهگیری توان اکتیو: تا 360 کیلووات در مدار تکفاز
- اندازهگیری توان راکتیو و ظاهری: برای بررسی کاملتر وضعیت بار
- اندازهگیری ضریب توان: در محدوده 1.000- تا 1.000+
- اندازهگیری زاویه فاز: از 180- درجه تا 179.9+ درجه
- اندازهگیری فرکانس: از 45.0 تا 999.9 هرتز
- تشخیص توالی فاز: مناسب برای بررسی مدارهای سهفاز
- نمایش مقادیر MAX/MIN/AVG: برای بررسی نوسانات پارامترهای اندازهگیری
- اندازهگیری PEAK: برای بررسی مقدار قله جریان و ولتاژ
- Auto Hold: نگهداشتن خودکار مقدار پس از پایدار شدن اندازهگیری
- هشدار صوتی و نوری: هشدار در شرایط ورودی بیش از حد مجاز
- تحلیل هارمونیک: تا هارمونیک مرتبه 30 با آداپتور بیسیم Z3210 و نرمافزار GENNECT Cross
- ارتباط بیسیم: با استفاده از آداپتور اختیاری Z3210
- کلاس ایمنی بالا: CAT IV 600V / CAT III 1000V
- دهانه فک: 46 میلیمتر برای اندازهگیری هادیهای بزرگتر
اندازهگیری توان با HIOKI CM3286-50
یکی از مهمترین کاربردهای این دستگاه، اندازهگیری توان الکتریکی است. CM3286-50 در مدارهای تکفاز میتواند توان را از 5 وات تا 360 کیلووات اندازهگیری کند. دستگاه علاوه بر توان اکتیو، توان راکتیو و توان ظاهری را نیز محاسبه کرده و ضریب توان و زاویه فاز را در اختیار کاربر قرار میدهد. این قابلیت به تکنسین کمک میکند تا علاوه بر میزان جریان مصرفی، وضعیت واقعی بار الکتریکی را نیز بررسی کند. :contentReference[oaicite:3]{index=3}
در سیستمهای سهفاز نیز امکان بررسی شبکههای سهسیم و چهارسیم وجود دارد. در شبکه سهفاز متعادل، دستگاه میتواند توان را بهصورت برآوردی نمایش دهد و برای سیستمهای نامتعادل نیز اندازهگیریهای متوالی قابل انجام است. بنابراین این پاورمتر کلمپی برای بررسی بار موتور، تجهیزات صنعتی، تابلوهای برق و مدارهای توزیع کاربرد گستردهای دارد. :contentReference[oaicite:4]{index=4}
اندازهگیری جریان و ولتاژ با دقت بالا
محدوده جریان AC در CM3286-50 از 60 میلیآمپر تا 600 آمپر است و دقت پایه جریان در فرکانس 45 تا 66 هرتز برابر با ±1.3% از مقدار خواندهشده ±3 رقم اعلام شده است. محدوده ولتاژ AC نیز 80 تا 600 ولت بوده و دقت پایه ولتاژ در فرکانس 45 تا 66 هرتز برابر با ±0.7% از مقدار خواندهشده ±3 رقم است. پاسخ فرکانسی اندازهگیریهای AC نیز تا 1 کیلوهرتز مشخص شده است. :contentReference[oaicite:5]{index=5}
قابلیت اندازهگیری True RMS
CM3286-50 از روش اندازهگیری True RMS با نمونهبرداری دیجیتال استفاده میکند. این روش برای اندازهگیری مقدار مؤثر جریان و ولتاژ AC در کاربردهای مختلف مناسب است. در محیطهای صنعتی که بارهای الکتریکی و تجهیزات مختلف میتوانند شکل موجهای متفاوتی ایجاد کنند، استفاده از اندازهگیری True RMS میتواند نسبت به اندازهگیریهای میانگینمحور، اطلاعات مناسبتری از مقدار مؤثر سیگنال ارائه دهد. :contentReference[oaicite:6]{index=6}
تحلیل هارمونیک با آداپتور Z3210
مدل CM3286-50 در حالت استاندارد فاقد آداپتور بیسیم Z3210 است. در صورت تهیه جداگانه این آداپتور، دستگاه میتواند از طریق ارتباط بیسیم به گوشی هوشمند یا تبلت متصل شود و با استفاده از نرمافزار GENNECT Cross امکان مشاهده و تحلیل هارمونیکهای ولتاژ و جریان تا مرتبه 30، درصد هارمونیک و THD فراهم میشود. همچنین میتوان دادههای اندازهگیری را برای تهیه گزارش و تحلیل بیشتر منتقل کرد. :contentReference[oaicite:7]{index=7}
بنابراین اگر هدف شما از خرید این محصول تحلیل هارمونیک، ثبت اطلاعات روی موبایل یا تهیه گزارش دیجیتال است، باید آداپتور Z3210 را نیز در نظر بگیرید. مدل CM3286-90 نسخهای است که آداپتور Z3210 را بهصورت همراه ارائه میکند. :contentReference[oaicite:8]{index=8}
تشخیص توالی فاز و بررسی مدارهای سهفاز
یکی دیگر از امکانات کاربردی این پاورمتر کلمپی، تشخیص توالی فاز در شبکههای سهفاز است. این قابلیت برای تکنسینهای برق در زمان نصب، راهاندازی و عیبیابی تجهیزات سهفاز، تابلوهای برق و موتورهای الکتریکی کاربرد دارد. همچنین دستگاه برای مدارهای سهفاز سهسیم و چهارسیم طراحی شده و میتواند برای ارزیابی بار و توان در شبکههای مختلف مورد استفاده قرار گیرد. :contentReference[oaicite:9]{index=9}
قابلیت تشخیص سرقت برق و بررسی کنتور
HIOKI CM3286-50 علاوه بر کاربردهای عمومی برق، برای بررسی مصرف انرژی، مقایسه عملکرد کنتور و تشخیص احتمالی دستکاری یا برداشت غیرمجاز برق نیز کاربرد دارد. امکان اندازهگیری جریان و توان به تکنسین اجازه میدهد مقدار اندازهگیریشده را با اطلاعات کنتور مقایسه کند. در صورت استفاده از قابلیتهای ارتباطی و نرمافزار اختصاصی، امکان ثبت اطلاعات و تهیه گزارش برای بررسیهای فنی نیز وجود دارد. :contentReference[oaicite:10]{index=10}
نمایشگر و امکانات کاربردی
- نمایش همزمان یک پارامتر اصلی و سه پارامتر فرعی
- نمایش مقادیر MAX، MIN و AVG
- نمایش مقدار PEAK جریان و ولتاژ
- قابلیت Auto Hold برای ثابت نگهداشتن مقدار پایدار
- راهنمای اتصال برای اندازهگیری مدار سهفاز
- هشدار صوتی و نور پسزمینه قرمز هنگام تشخیص شرایط اضافهورودی
کاربردهای پاورمتر کلمپی HIOKI CM3286-50
- اندازهگیری مصرف برق تجهیزات صنعتی
- بررسی بار و توان مصرفی ماشینآلات
- عیبیابی موتورهای الکتریکی
- کنترل توان و ضریب توان تجهیزات
- بررسی تابلوهای برق و خطوط توزیع
- اندازهگیری جریان مدارهای AC بدون قطع سیم
- بررسی مدارهای تکفاز و سهفاز
- کنترل توالی فاز در سیستمهای سهفاز
- بررسی نوسانات بار با مقادیر MAX/MIN/AVG
- بررسی مصرف انرژی و مقایسه عملکرد کنتور
- تحلیل هارمونیک با استفاده از Z3210 و GENNECT Cross
- تعمیر و نگهداری تأسیسات الکتریکی و صنعتی
این دستگاه برای چه افرادی مناسب است؟
- مهندسان برق و قدرت
- تکنسینهای برق صنعتی
- تکنسینهای تعمیر و نگهداری
- برقکاران صنعتی و تأسیسات
- تکنسینهای تابلو برق
- متخصصان سیستمهای توزیع برق
- تعمیرکاران موتور و تجهیزات الکتریکی
- کارشناسان اندازهگیری و کنترل کیفیت برق
- شرکتهای خدمات فنی و مهندسی
- کارخانهها و واحدهای صنعتی
مزیت اندازهگیری کلمپی در CM3286-50
طراحی کلمپی این دستگاه امکان اندازهگیری جریان را بدون باز کردن مدار و بدون عبور دادن سیم از داخل ترمینالهای دستگاه فراهم میکند. دهانه فک کلمپ این مدل 46 میلیمتر است و برای طیف قابلتوجهی از هادیهای مورد استفاده در تأسیسات و تجهیزات برق مناسب است. برای اندازهگیری جریانهای بالاتر یا هادیها و باسبارهای بزرگتر، امکان استفاده از آداپتور اختیاری 9290-10 نیز وجود دارد که میتواند محدوده اندازهگیری را در شرایط مشخص توسعه دهد. :contentReference[oaicite:11]{index=11}
ایمنی و استاندارد HIOKI CM3286-50
CM3286-50 دارای رده اندازهگیری CAT IV 600V و CAT III 1000V است و برای کار در محیطهای الکتریکی با سطح خطر بالاتر طراحی شده است. همچنین دستگاه برای تحمل اضافهولتاژهای گذرای مورد انتظار تا 8000 ولت مشخص شده است. با وجود این، رعایت دستورالعملهای ایمنی، استفاده از تجهیزات حفاظت فردی و عدم عبور از محدوده مجاز اندازهگیری دستگاه ضروری است. :contentReference[oaicite:12]{index=12}
مشخصات فنی پاورمتر کلمپی HIOKI CM3286-50
نوع دستگاه
پاورمتر کلمپی AC
روش اندازهگیری
True RMS با نمونهبرداری دیجیتال
نوع مدار
تکفاز و سهفاز متعادل
جریان AC
0.060 تا 600.0 آمپر، سه رنج
دقت پایه جریان
±1.3% rdg. ±3 dgt. در 45 تا 66 هرتز
ولتاژ AC
80.0 تا 600.0 ولت
دقت پایه ولتاژ
±0.7% rdg. ±3 dgt. در 45 تا 66 هرتز
پاسخ فرکانسی AC
45 هرتز تا 1 کیلوهرتز
توان تکفاز
0.005 تا 360.0 کیلووات
توان سهفاز 3 سیمه متعادل
0.020 تا 623.5 کیلووات
توان سهفاز 4 سیمه متعادل
0.040 تا 1080 کیلووات
ضریب توان
1.000- تا 1.000+
زاویه فاز
180.0- درجه تا 179.9+ درجه
فرکانس
45.0 تا 999.9 هرتز
اندازهگیری انرژی
انرژی اکتیو ساده در مدار تکفاز
تحلیل هارمونیک
تا مرتبه 30 با Z3210 و GENNECT Cross
THD
با نصب آداپتور Z3210 و استفاده از GENNECT Cross
ارتباط بیسیم
با آداپتور اختیاری Z3210
کلاس ایمنی
CAT IV 600V / CAT III 1000V
حداکثر ولتاژ نامی به ترمینال
600V AC
اضافهولتاژ گذرا
تا 8000V
درجه حفاظت
IP20 در شرایط اندازهگیری و IP50 در حالت نگهداری
منبع تغذیه
2 عدد باتری آلکالاین LR03 (AAA)
عمر باتری
حدود 25 ساعت؛ با Z3210 و ارتباط بیسیم حدود 18 ساعت
دمای کاری
25- تا 65+ درجه سانتیگراد
ابعاد
65 × 241 × 35 میلیمتر
آداپتور Z3210
بهصورت جداگانه تهیه میشود
اقلام همراه
کابل اتصال L9257، دو باتری LR03، کیف حمل C0203، دفترچه راهنما و نکات ایمنی
مقایسه HIOKI CM3286-50 با کلمپ آمپرمتر معمولی
تفاوت اصلی CM3286-50 با یک آمپرمتر کلمپی ساده در این است که این دستگاه صرفاً مقدار جریان را نمایش نمیدهد، بلکه با اندازهگیری همزمان جریان و ولتاژ میتواند توان اکتیو، راکتیو و ظاهری، ضریب توان، زاویه فاز و فرکانس را نیز در اختیار کاربر قرار دهد. به همین دلیل، این محصول برای تکنسینهایی که علاوه بر جریان به اطلاعات مربوط به توان و وضعیت بار نیاز دارند، انتخاب تخصصیتری است.
نحوه استفاده کلی از پاورمتر کلمپی CM3286-50
- ابتدا رنج و نوع اندازهگیری موردنظر را مطابق دستورالعمل دستگاه انتخاب کنید.
- فک کلمپ را تنها روی هادی موردنظر قرار دهید و از قرارگیری صحیح هادی در داخل فک اطمینان حاصل کنید.
- برای اندازهگیری ولتاژ و توان، سیمهای اندازهگیری را مطابق روش اتصال تعیینشده در دفترچه راهنما متصل کنید.
- پارامتر موردنظر مانند جریان، ولتاژ، توان یا ضریب توان را از روی نمایشگر بررسی کنید.
- برای بررسی نوسانات میتوانید از مقادیر MAX، MIN، AVG و PEAK استفاده کنید.
- برای تحلیل هارمونیک و انتقال بیسیم اطلاعات، آداپتور Z3210 را بهصورت جداگانه نصب کرده و از GENNECT Cross استفاده کنید.
نکات مهم هنگام کار با HIOKI CM3286-50
- پیش از شروع اندازهگیری، محدوده مجاز دستگاه و وضعیت سیمهای تست را بررسی کنید.
- هرگز دستگاه را خارج از محدوده ولتاژ و جریان مجاز مورد استفاده قرار ندهید.
- در هنگام اندازهگیری جریان، فک کلمپ را فقط روی هادی موردنظر قرار دهید.
- در محیطهای برق صنعتی از تجهیزات حفاظت فردی مناسب استفاده کنید.
- در شرایط مرطوب، دستورالعملهای مربوط به محدودیت استفاده دستگاه را رعایت کنید.
- برای تحلیل هارمونیک باید آداپتور Z3210 بهصورت جداگانه تهیه شود؛ این آداپتور همراه CM3286-50 نیست.
سوالات متداول درباره پاورمتر کلمپی HIOKI CM3286-50
آیا HIOKI CM3286-50 فقط جریان را اندازهگیری میکند؟
خیر. این دستگاه علاوه بر جریان AC، ولتاژ، توان اکتیو، توان راکتیو، توان ظاهری، ضریب توان، زاویه فاز، فرکانس و انرژی اکتیو تکفاز را نیز اندازهگیری میکند.
حداکثر جریان قابل اندازهگیری با CM3286-50 چقدر است؟
محدوده اندازهگیری مستقیم جریان AC دستگاه از 60 میلیآمپر تا 600 آمپر است. برای کاربردهای خاص و جریانهای بالاتر میتوان از آداپتور اختیاری 9290-10 مطابق مشخصات سازنده استفاده کرد. :contentReference[oaicite:13]{index=13}
محدوده اندازهگیری ولتاژ CM3286-50 چقدر است؟
محدوده اندازهگیری ولتاژ AC این مدل 80 تا 600 ولت است.
آیا CM3286-50 قابلیت اندازهگیری توان سهفاز دارد؟
بله. دستگاه برای مدارهای سهفاز متعادل کاربرد دارد و امکان بررسی سیستمهای سهفاز سهسیم و چهارسیم را فراهم میکند. در سیستمهای سهفاز، مقادیر توان مطابق روش اندازهگیری دستگاه بهصورت برآوردی یا با اندازهگیریهای متوالی ارائه میشوند. :contentReference[oaicite:14]{index=14}
آیا این مدل True RMS است؟
بله. اندازهگیری AC در CM3286-50 با روش True RMS و نمونهبرداری دیجیتال انجام میشود.
آیا آداپتور Z3210 همراه دستگاه است؟
خیر. مدل CM3286-50 بدون آداپتور Z3210 عرضه میشود. این آداپتور بهصورت جداگانه قابل تهیه است. مدل CM3286-90 نسخهای است که Z3210 را بهصورت همراه دارد. :contentReference[oaicite:15]{index=15}
آیا CM3286-50 هارمونیکها را اندازهگیری میکند؟
بله، اما برای نمایش و تحلیل هارمونیکها باید آداپتور بیسیم Z3210 نصب شود. با استفاده از GENNECT Cross امکان تحلیل هارمونیکهای ولتاژ و جریان تا مرتبه 30 و THD وجود دارد. :contentReference[oaicite:16]{index=16}
دهانه فک کلمپ این دستگاه چقدر است؟
قطر دهانه فک CM3286-50 برابر با 46 میلیمتر است. :contentReference[oaicite:17]{index=17}
آیا CM3286-50 برای تشخیص توالی فاز مناسب است؟
بله. دستگاه دارای قابلیت تشخیص توالی فاز برای بررسی مدارهای سهفاز است.
کلاس ایمنی HIOKI CM3286-50 چیست؟
این دستگاه دارای رده اندازهگیری CAT IV 600V و CAT III 1000V است و برای استفاده در محیطهای الکتریکی متناسب با این ردهها طراحی شده است. :contentReference[oaicite:18]{index=18}
منبع تغذیه دستگاه چیست؟
CM3286-50 با دو عدد باتری آلکالاین LR03 یا AAA کار میکند و طبق مشخصات سازنده، در شرایط مرجع حدود 25 ساعت کارکرد مداوم بدون Z3210 دارد. :contentReference[oaicite:19]{index=19}
CM3286-50 برای چه کاربردهایی پیشنهاد میشود؟
این مدل برای اندازهگیری جریان و توان، بررسی بار تجهیزات، عیبیابی سیستمهای الکتریکی، کنترل ضریب توان، بررسی مدارهای تکفاز و سهفاز، تشخیص توالی فاز و ارزیابی مصرف انرژی کاربرد دارد.
تفاوت CM3286-50 و CM3286-90 چیست؟
هر دو مدل از نظر دستگاه اصلی مشابه هستند؛ تفاوت مهم در اقلام همراه است. مدل CM3286-50 بدون آداپتور بیسیم Z3210 عرضه میشود، در حالی که Z3210 همراه مدل CM3286-90 ارائه میشود. :contentReference[oaicite:20]{index=20}
