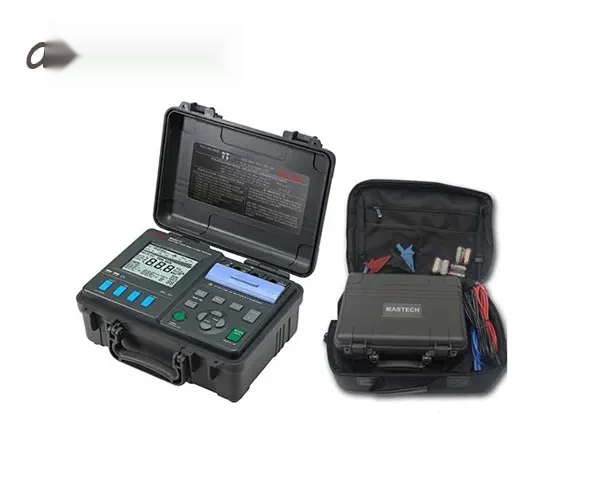

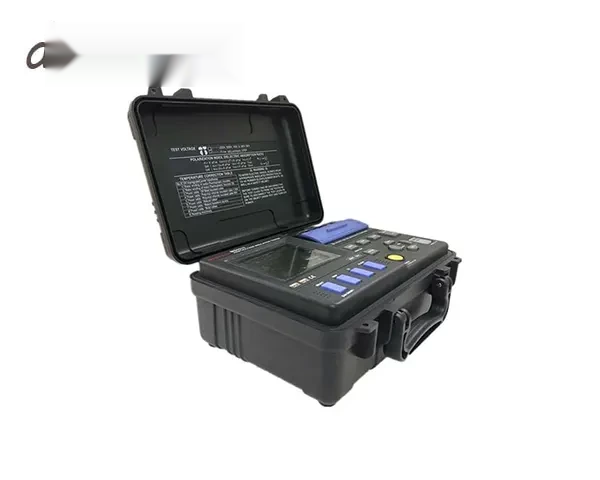

معرفی میگر دیجیتال 5000 ولتی مستک Mastech MS5215
میگر دیجیتال مستک مدل Mastech MS5215 یک تستر عایق حرفهای و ولتاژبالا است که برای اندازهگیری مقاومت عایقی تجهیزات الکتریکی و بررسی وضعیت عایق در سیستمهای فشار ضعیف و فشار قوی طراحی شده است. این دستگاه قادر است ولتاژ تست DC را تا 5000 ولت تولید کرده و مقاومت عایقی را در محدودهای گسترده تا 5 ترااهم (5TΩ) اندازهگیری کند. به همین دلیل، MS5215 برای تست کابلها، موتورها، ترانسفورماتورها، تجهیزات فشار قوی و سایر سیستمهای الکتریکی که نیاز به ارزیابی دقیق عایق دارند، گزینهای مناسب است. :contentReference[oaicite:0]{index=0}
یکی از قابلیتهای مهم تستر عایق MASTECH MS5215 امکان انتخاب ولتاژهای تست از پیش تعیینشده 250V، 500V، 1000V، 2500V و 5000V DC است. علاوه بر این، ولتاژ تست در محدوده مربوطه قابل تنظیم دقیق بوده و کاربر میتواند متناسب با نوع تجهیز و استاندارد آزمون، ولتاژ مناسب را انتخاب کند. این ویژگی باعث میشود دستگاه برای طیف گستردهای از آزمایشهای عایقی قابل استفاده باشد. :contentReference[oaicite:1]{index=1}
میگر 5 کیلوولت Mastech MS5215 علاوه بر مقاومت عایقی، قابلیت اندازهگیری ولتاژ AC و DC، جریان نشتی و دما را نیز دارد. محدوده اندازهگیری ولتاژ خارجی دستگاه برای DC از 50 تا 1000 ولت و برای AC از 50 تا 750 ولت است. جریان نشتی نیز از مقادیر نانوآمپری تا حداکثر 3 میلیآمپر قابل اندازهگیری است. همچنین امکان اندازهگیری دما در محدوده 10- تا 70 درجه سانتیگراد، کاربرد دستگاه را در بازرسی و عیبیابی تجهیزات الکتریکی گستردهتر میکند. :contentReference[oaicite:2]{index=2}
کاربردهای میگر دیجیتال MASTECH MS5215
- تست مقاومت عایقی کابلهای برق و کابلهای فشار قوی
- بررسی وضعیت عایق الکتروموتورها و ژنراتورها
- تست عایق ترانسفورماتورها و تجهیزات پست برق
- کنترل کیفیت عایق تابلوها و تجهیزات الکتریکی
- بررسی عایق تجهیزات فشار متوسط و فشار قوی
- اندازهگیری جریان نشتی تجهیزات الکتریکی
- آزمون شاخص قطبش PI و جذب دیالکتریک DAR
- آزمونهای دورهای تعمیر و نگهداری تجهیزات الکتریکی
- ارزیابی عایق کابل بین هادی و شیلد فلزی
- مناسب برای تکنسینهای برق، مهندسان تعمیرات و واحدهای نگهداری صنعتی
ویژگیهای تستر عایق 5 کیلوولت مستک MS5215
- تولید ولتاژ تست DC تا 5000 ولت
- محدوده اندازهگیری مقاومت عایقی تا 5 ترااهم
- ولتاژهای تست پیشفرض 250V، 500V، 1000V، 2500V و 5000V
- قابلیت تنظیم مرحلهای ولتاژ تست
- اندازهگیری جریان نشتی از 1 نانوآمپر تا 3 میلیآمپر
- محاسبه شاخص قطبش PI
- محاسبه نسبت جذب دیالکتریک DAR
- اندازهگیری ولتاژ AC و DC
- اندازهگیری دما با سنسور مربوطه
- ذخیره اطلاعات اندازهگیری و انتقال داده به کامپیوتر
- امکان مشاهده و تحلیل نتایج تست روی کامپیوتر
- قابلیت رسم نمودار برای تحلیل تستهای مختلف
- نمایشگر LCD بزرگ با نور پسزمینه
- قابلیت HOLD برای ثابت نگه داشتن مقدار اندازهگیری
- دارای طراحی مقاوم و قابل حمل
- مناسب استفاده حرفهای در محیطهای صنعتی
مشخصات فنی میگر دیجیتال Mastech MS5215
| مدل |
MASTECH MS5215 |
|---|
| نوع دستگاه |
تستر عایق دیجیتال ولتاژ بالا |
|---|
| حداکثر ولتاژ تست |
5000V DC |
|---|
| ولتاژهای تست پیشفرض |
250V / 500V / 1000V / 2500V / 5000V DC |
|---|
| محدوده مقاومت عایقی |
0.01MΩ تا 5TΩ |
|---|
| اندازهگیری ولتاژ DC |
50V تا 1000V |
|---|
| اندازهگیری ولتاژ AC |
50V تا 750V، فرکانس 50 تا 60Hz |
|---|
| اندازهگیری جریان نشتی |
1.00nA تا 3.00mA |
|---|
| اندازهگیری دما |
10- تا 70+ درجه سانتیگراد |
|---|
| شاخصهای عایقی |
PI و DAR |
|---|
| ذخیره اطلاعات |
دارد |
|---|
| ارتباط با کامپیوتر |
USB |
|---|
| نمایشگر |
LCD با نور پسزمینه |
|---|
| منبع تغذیه |
باتری و باتری قابل شارژ با شارژر AC |
|---|
| ابعاد |
284 × 230 × 125 میلیمتر |
|---|
| وزن |
حدود 2426 گرم |
|---|
| رده ایمنی |
CAT III 1000V / CAT IV 600V |
|---|
| استانداردها و گواهیها |
CE / ETL / RoHS |
|---|
محدوده تست مقاومت عایقی MS5215
یکی از نقاط قوت میگر MASTECH MS5215 گستره بسیار وسیع اندازهگیری مقاومت عایقی است. در ولتاژ تست 250 ولت، دستگاه مقاومت عایقی را از 0.01 مگااهم تا 2.5 گیگااهم با دقت پایه مناسب اندازهگیری میکند. در ولتاژ 500 ولت این محدوده تا 5 گیگااهم، در 1000 ولت تا 10 گیگااهم و در 2500 ولت تا 2.5 ترااهم گسترش پیدا میکند. در حالت تست 5000 ولت، حداکثر محدوده اندازهگیری به 5 ترااهم میرسد. دقت اندازهگیری با توجه به محدوده مقاومت تغییر میکند و در مقادیر بسیار بالا باید شرایط دما و رطوبت محیط نیز در نظر گرفته شود. :contentReference[oaicite:3]{index=3}
تست پلهای ولتاژ در MASTECH MS5215
قابلیت Step Voltage Test در MS5215 امکان افزایش مرحلهای ولتاژ تست را فراهم میکند. در حالت 2.5 کیلوولت، توالی تست میتواند از 500 ولت آغاز شده و در مراحل 1، 1.5، 2 و 2.5 کیلوولت ادامه پیدا کند. در حالت 5 کیلوولت نیز مراحل تست شامل 1، 2، 3، 4 و 5 کیلوولت است. با مقایسه تغییرات مقاومت عایقی و جریان نشتی در مراحل مختلف میتوان رفتار عایق را بررسی کرد و افت مقاومت در اثر افزایش ولتاژ را بهعنوان نشانهای برای بررسی بیشتر عایق در نظر گرفت. :contentReference[oaicite:4]{index=4}
اندازهگیری جریان نشتی
MS5215 جریان نشتی را در محدودهای از 1.00 نانوآمپر تا 3.00 میلیآمپر اندازهگیری میکند. اندازهگیری جریان نشتی در کنار مقاومت عایقی میتواند اطلاعات بیشتری درباره وضعیت عایق و رفتار تجهیزات در برابر ولتاژ تست ارائه دهد. این قابلیت بهخصوص هنگام بررسی تجهیزات ولتاژ بالا و کابلهای دارای عایق حساس اهمیت دارد. :contentReference[oaicite:5]{index=5}
تست عایق کابل با میگر MS5215
این مدل برای بررسی عایق کابلهای فشار قوی نیز کاربرد دارد. در آزمایش کابل، میتوان مقاومت عایقی بین هادی و لایه شیلد فلزی را بررسی کرد. قابلیت GUARD نیز برای کاهش تأثیر جریانهای ناخواسته و مسیرهای موازی در برخی روشهای اندازهگیری عایق طراحی شده است و به بهبود قابلیت اعتماد نتایج در آزمایشهای تخصصی کمک میکند. :contentReference[oaicite:6]{index=6}
قابلیت ذخیره و انتقال اطلاعات
میگر دیجیتال MASTECH MS5215 امکان ذخیره نتایج اندازهگیری و انتقال دادهها به کامپیوتر را در اختیار کاربر قرار میدهد. این قابلیت برای ثبت سوابق تعمیرات، مقایسه نتایج تستهای دورهای و تهیه گزارشهای فنی کاربرد دارد. همراهی نرمافزار و ارتباط USB امکان بررسی و تحلیل دادهها را در محیط کامپیوتر فراهم میکند.
ایمنی هنگام استفاده از میگر 5000 ولتی
از آنجا که MS5215 در حالت تست عایق میتواند ولتاژ DC تا 5000 ولت ایجاد کند، رعایت دستورالعملهای ایمنی اهمیت بسیار زیادی دارد. تست مقاومت عایقی باید فقط روی تجهیزی انجام شود که از منبع تغذیه جدا شده باشد. پیش از اتصال یا جدا کردن پرابها، مدار باید کاملاً بیبرق و بارهای ذخیرهشده آن تخلیه شده باشند. هنگام تولید ولتاژ تست، تماس با پرابها یا بخشهای تحت آزمون میتواند خطرناک باشد و باید فاصله ایمن و تجهیزات حفاظت فردی مناسب رعایت شود. دفترچه راهنمای سازنده نیز بر قطع منبع تغذیه، سلامت عایق پرابها و رعایت اقدامات حفاظتی در تستهای ولتاژ بالا تأکید دارد. :contentReference[oaicite:7]{index=7}
اقلام همراه MASTECH MS5215
- پرابهای تست عایق
- گیرههای سوسماری
- سنسور دما
- کابل USB
- نرمافزار تحلیل داده
- کیف حمل مقاوم
- باتری و تجهیزات تغذیه
- شارژر AC
- دفترچه راهنما
سوالات متداول درباره میگر MASTECH MS5215
میگر MASTECH MS5215 برای چه کاربردهایی مناسب است؟
این دستگاه برای تست مقاومت عایقی کابلها، موتورها، ترانسفورماتورها، ژنراتورها، تجهیزات فشار قوی و سایر تجهیزات الکتریکی که نیاز به تست عایق با ولتاژ بالا دارند، طراحی شده است.
حداکثر ولتاژ تست میگر MS5215 چقدر است؟
حداکثر ولتاژ تست این مدل 5000 ولت DC است و ولتاژهای 250، 500، 1000، 2500 و 5000 ولت بهعنوان سطوح اصلی تست در اختیار کاربر قرار دارند. :contentReference[oaicite:8]{index=8}
حداکثر مقاومت قابل اندازهگیری توسط MS5215 چقدر است؟
حداکثر محدوده اندازهگیری مقاومت عایقی این دستگاه در حالت تست 5000 ولت برابر با 5 ترااهم یا 5TΩ است. :contentReference[oaicite:9]{index=9}
آیا MS5215 جریان نشتی را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری جریان نشتی را از حدود 1 نانوآمپر تا 3 میلیآمپر دارد. :contentReference[oaicite:10]{index=10}
آیا میگر MS5215 قابلیت تست PI و DAR دارد؟
بله. دستگاه قابلیت محاسبه شاخص قطبش PI و نسبت جذب دیالکتریک DAR را دارد که برای ارزیابی رفتار عایق در طول زمان کاربرد دارند.
آیا MS5215 قابلیت تست پلهای ولتاژ دارد؟
بله. تست پلهای امکان افزایش مرحلهبهمرحله ولتاژ را فراهم میکند تا تغییرات مقاومت عایقی و جریان نشتی در سطوح مختلف ولتاژ بررسی شود. :contentReference[oaicite:11]{index=11}
آیا میتوان اطلاعات تست را به کامپیوتر منتقل کرد؟
بله. دستگاه دارای قابلیت ذخیره داده و ارتباط USB برای انتقال و تحلیل اطلاعات اندازهگیریشده در کامپیوتر است.
آیا MS5215 برای تست کابل فشار قوی مناسب است؟
بله. ساختار و قابلیتهای تست این مدل برای بررسی مقاومت عایقی کابلها و تجهیزات فشار بالا طراحی شده و در روشهای تست کابل امکان استفاده از ترمینال GUARD نیز وجود دارد. :contentReference[oaicite:12]{index=12}
