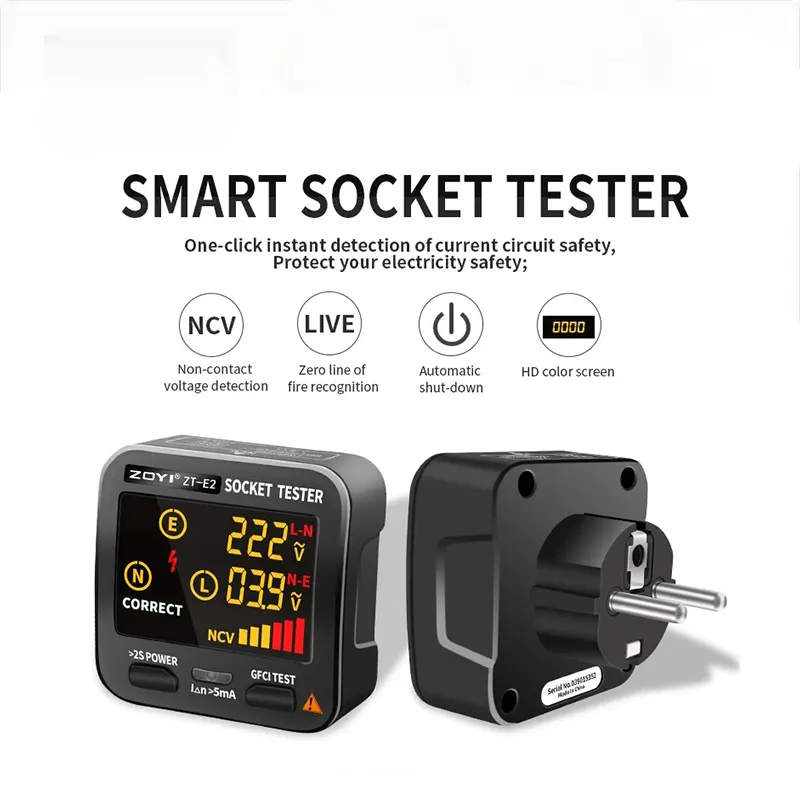

تستر پریز برق زویی ZOYI مدل ZT-E2 | تستر هوشمند سوکت، RCD، NCV و ولتاژ
تستر پریز برق زویی ZOYI مدل ZT-E2 یک تستر هوشمند پریز و سوکت برق است که برای بررسی سریع وضعیت سیمکشی، تشخیص اتصال صحیح سیم فاز، نول و ارت، اندازهگیری ولتاژ AC، تست عملکرد RCD و تشخیص غیرتماسی ولتاژ (NCV) طراحی شده است. این دستگاه با اتصال مستقیم به پریز، وضعیت سیمکشی را روی نمایشگر رنگی نشان میدهد و به کاربر کمک میکند ایرادهای متداول در سیمکشی پریز را سریعتر شناسایی کند.
تستر ZOYI ZT-E2 با ساختار Plug & Play نیاز به تنظیمات پیچیده ندارد و پس از قرار گرفتن در پریز، وضعیت اتصال سیمها و مقادیر ولتاژ را نمایش میدهد. نمایش وضعیت L، N و E، نمایش ولتاژ بین L-N و N-E، تست RCD و قابلیت NCV باعث شده است این محصول برای بررسی اولیه پریزهای برق در منازل، دفاتر، کارگاهها و پروژههای تأسیسات الکتریکی کاربردی باشد.
تستر پریز ZOYI ZT-E2 چیست؟
تستر پریز یا Receptacle Tester ابزاری است که برای بررسی اولیه وضعیت سیمکشی یک پریز برق AC استفاده میشود. برخلاف مولتیمتر که برای انجام هر آزمایش به انتخاب رنج، قرار دادن پرابها و تفسیر جداگانه نتایج نیاز دارد، تستر پریز مستقیماً به سوکت متصل شده و اطلاعات اصلی سیمکشی را روی نمایشگر ارائه میکند.
ZOYI ZT-E2 میتواند وضعیت صحیح یا خطای اتصال سیمها را تشخیص دهد و مواردی مانند نبود سیم نول، نبود ارت، خطا در اتصال فاز و نول و برخی وضعیتهای غیرعادی سیمکشی را نمایش دهد. این عملکرد برای بررسی اولیه پریز بسیار مفید است، اما جایگزین بررسی کامل تأسیسات توسط برقکار متخصص یا آزمونهای تخصصی استاندارد نیست.
ویژگیهای تستر پریز برق ZOYI ZT-E2
- تست و تشخیص وضعیت سیمکشی پریز برق
- نمایش وضعیت سیم فاز L
- نمایش وضعیت سیم نول N
- نمایش وضعیت سیم ارت E
- تشخیص اتصال صحیح سیمها
- تشخیص برخی خطاهای رایج سیمکشی
- اندازهگیری و نمایش ولتاژ بین فاز و نول L-N
- اندازهگیری و نمایش ولتاژ بین نول و ارت N-E
- تست عملکرد کلید محافظ جان RCD
- تشخیص غیرتماسی ولتاژ NCV
- دارای نمایشگر رنگی VA
- نمایش هشدار باتری ضعیف
- نمایش هشدار ولتاژ بالا
- عملکرد ساده و Plug & Play

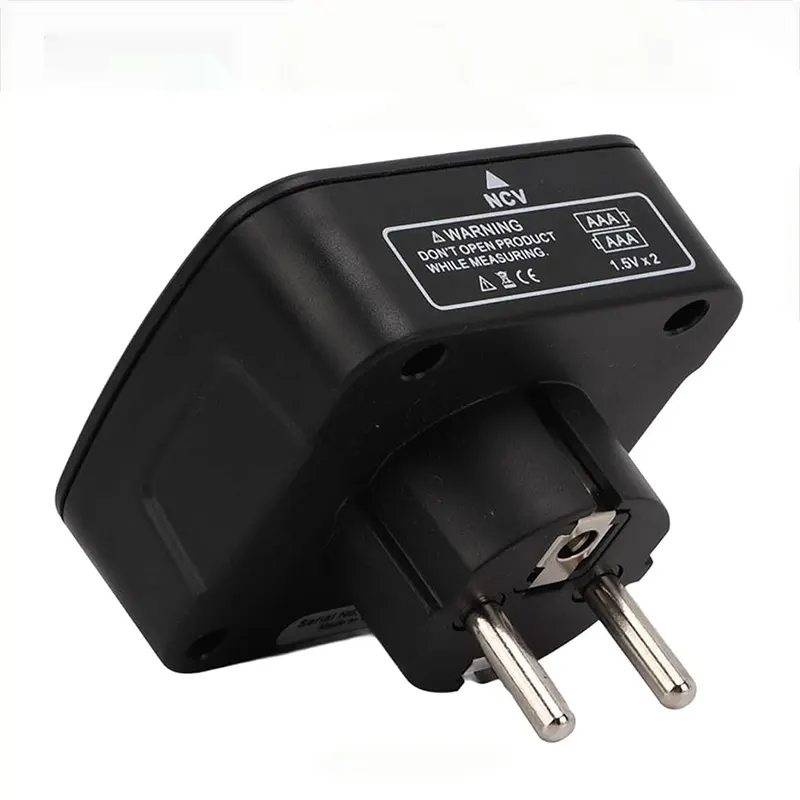

- تغذیه با دو باتری AAA
- طراحی کوچک و قابل حمل
مشخصات فنی تستر سوکت ZOYI مدل ZT-E2
| مشخصه | مشخصات |
|---|
| برند |
ZOYI |
| مدل |
ZT-E2 |
| نوع محصول |
تستر هوشمند پریز و سوکت برق |
| نوع آزمایش |
بررسی سیمکشی، ولتاژ AC، RCD و NCV |
| ولتاژ کاری دستگاه |
2.6 تا 3.3 ولت |
| محدوده تست ولتاژ |
0.1 تا 250 ولت AC |
| محدوده فرکانسی ذکرشده برای اندازهگیری |
40 هرتز تا 1 کیلوهرتز |
| تست RCD |
دارد |
| جریان تست RCD |
بیش از 30 میلیآمپر |
| ولتاژ کاری RCD |
220 ولت با تلرانس ±20 ولت |
| تشخیص NCV |
دارد |
| نمایشگر |
نمایشگر رنگی VA |
| تغذیه |
2 عدد باتری AAA |
| دمای کاری |
0 تا 40 درجه سانتیگراد |
| رطوبت کاری |
20 تا 75 درصد RH |
| دمای نگهداری |
10- تا 50+ درجه سانتیگراد |
| رطوبت نگهداری |
20 تا 80 درصد RH |
| ارتفاع کاری |
حداکثر حدود 2000 متر |
| ابعاد تقریبی |
65 × 65 × 60 میلیمتر |
تست صحیح بودن سیمکشی پریز با ZOYI ZT-E2
یکی از مهمترین کاربردهای ZT-E2 بررسی وضعیت اتصال سیمهای اصلی پریز است. سیم فاز با علامت L، سیم نول با علامت N و سیم ارت با علامت E روی نمایشگر دستگاه مشخص میشوند.
پس از اتصال تستر به پریز، دستگاه وضعیت سیمکشی را بررسی کرده و در صورت صحیح بودن اتصال، عبارت مربوط به سیمکشی صحیح را نمایش میدهد. در صورت وجود خطا، وضعیت مربوط به سیمهای ناقص یا اتصالات نادرست روی نمایشگر مشخص میشود. این قابلیت باعث میشود بررسی اولیه پریز بدون استفاده از چند ابزار مجزا انجام شود.
چه خطاهایی توسط تستر پریز ZT-E2 قابل تشخیص است؟
- سیمکشی صحیح پریز
- نبود یا قطع بودن سیم نول
- نبود یا قطع بودن اتصال ارت
- برخی خطاهای اتصال فاز و ارت
- برخی خطاهای اتصال فاز و نول
- نبود سیم فاز
- وضعیتهایی که در آنها تنها بخشی از سیمکشی پریز برقرار است
تفسیر دقیق وضعیت خطا باید مطابق الگوی نمایش دادهشده روی دستگاه انجام شود. تستر پریز برای تشخیص اولیه طراحی شده است و تشخیص کامل عیب در سیمکشی ساختمان، کیفیت اتصال زمین و ایمنی کل مدار ممکن است به تجهیزات تخصصیتر نیاز داشته باشد.
اندازهگیری ولتاژ L-N و N-E
یکی از قابلیتهای کاربردی ZOYI ZT-E2 نمایش ولتاژ بین فاز و نول L-N و همچنین ولتاژ بین نول و ارت N-E است. این اطلاعات میتواند در بررسی اولیه وضعیت برق پریز و تشخیص برخی شرایط غیرعادی مورد استفاده قرار گیرد.
نمایش همزمان وضعیت سیمکشی و ولتاژ باعث میشود کاربر علاوه بر مشاهده اتصال سیمها، دید بهتری نسبت به وضعیت الکتریکی پریز داشته باشد. مقدار ولتاژ اندازهگیریشده ممکن است بر اساس شرایط شبکه برق و محل نصب تغییر کند.
تست RCD با تستر پریز ZOYI ZT-E2
RCD یا کلید جریان باقیمانده یکی از تجهیزات حفاظتی سیستم برق است که در صورت تشخیص جریان نشتی، مدار را قطع میکند. ZOYI ZT-E2 قابلیت انجام تست عملکرد RCD را دارد و با فعال کردن کلید RCD TEST شرایط آزمون را ایجاد میکند.
اگر RCD در هنگام آزمایش عمل کرده و برق مدار را قطع کند، نشان میدهد مکانیزم حفاظتی در شرایط آزمون فعال شده است. اگر RCD عمل نکند، نمیتوان عملکرد حفاظت نشتی را تأییدشده در نظر گرفت و مدار باید توسط فرد متخصص بررسی شود.
نکته مهم: تست RCD با این دستگاه یک آزمون عملکردی است و نباید آن را با آزمونهای کامل زمان قطع، جریان دقیق عملکرد و تست تخصصی کلید محافظ جان با دستگاههای کالیبرهشده یکسان دانست.
قابلیت NCV در ZOYI ZT-E2
قابلیت NCV یا Non-Contact Voltage امکان تشخیص تقریبی وجود میدان الکتریکی ناشی از ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم میکند. شدت تشخیص NCV در این دستگاه روی نمایشگر بهصورت نشانگر قابل مشاهده است.
NCV برای بررسی اولیه وجود ولتاژ و شناسایی سریع مدارهای برقدار کاربرد دارد، اما نباید تنها معیار برای اطمینان از بیبرق بودن مدار قرار گیرد. پیش از هرگونه کار روی سیمکشی، قطع منبع و تأیید نبود ولتاژ با روش و ابزار مناسب ضروری است.
نمایشگر رنگی تستر پریز ZT-E2
تستر ZOYI ZT-E2 به نمایشگر رنگی مجهز است و اطلاعاتی مانند وضعیت سیمهای L، N و E، مقدار ولتاژ، وضعیت سیمکشی، شدت NCV، هشدار باتری ضعیف و برخی علائم حفاظتی را نمایش میدهد.
نمایشگر رنگی باعث میشود اطلاعات تست در یک نگاه قابل مشاهده باشد و کاربر برای تفسیر وضعیت پریز کمتر به چراغهای متعدد یا ابزارهای جداگانه نیاز داشته باشد.
طراحی و نحوه استفاده از تستر پریز ZOYI
ZT-E2 از ساختار Plug & Play برخوردار است. برای انجام تست اولیه، دستگاه در پریز موردنظر قرار میگیرد و وضعیت سیمکشی روی نمایشگر ظاهر میشود. استفاده از دستگاه نسبت به روشهای دستی اندازهگیری سادهتر است و به همین دلیل برای بررسی تعداد زیادی پریز در یک ساختمان یا پروژه کاربرد مناسبی دارد.
کاربردهای تستر پریز ZOYI ZT-E2
- بررسی اولیه پریزهای برق منازل
- بررسی سوکتهای برق دفاتر و ساختمانهای اداری
- کنترل اولیه سیمکشی پریز در کارگاهها
- بررسی وضعیت پریز در زمان نصب تجهیزات الکتریکی
- تشخیص سریع برخی خطاهای رایج سیمکشی
- آزمون عملکرد RCD در مدارهای سازگار
- بررسی اولیه ولتاژ پریز برق
- تشخیص غیرتماسی ولتاژ با قابلیت NCV
- مناسب برای برقکاران و تکنسینهای تأسیسات
- مناسب برای بررسیهای اولیه و نگهداری تأسیسات برق ساختمان
مزایای تستر پریز برق ZOYI مدل ZT-E2
- ترکیب چند قابلیت تست در یک دستگاه کوچک
- تشخیص وضعیت اتصال سیمهای فاز، نول و ارت
- نمایش ولتاژ L-N و N-E
- قابلیت تست RCD
- قابلیت تشخیص غیرتماسی ولتاژ NCV
- نمایشگر رنگی برای خوانایی بهتر اطلاعات
- راهاندازی ساده و Plug & Play
- ابعاد کوچک و مناسب حمل و جابهجایی
- هشدار باتری ضعیف
- مناسب برای بررسی سریع تعداد زیادی پریز
تفاوت تستر پریز ZT-E2 با مولتیمتر
مولتیمتر ابزاری چندمنظوره برای اندازهگیری پارامترهایی مانند ولتاژ، جریان، مقاومت، پیوستگی و در برخی مدلها فرکانس، ظرفیت خازنی و پارامترهای دیگر است. در مقابل، تستر پریز برای بررسی سریع وضعیت یک سوکت برق طراحی شده است.
مزیت ZT-E2 این است که کاربر میتواند با یک اتصال ساده به پریز، وضعیت سیمکشی، برخی خطاهای رایج، ولتاژ L-N و N-E، RCD و NCV را بررسی کند. در مقابل، برای اندازهگیریهای تخصصیتر و عیبیابی دقیق مدار، استفاده از مولتیمتر یا تجهیزات تخصصی برق ضروری است.
نکات مهم استفاده از تستر پریز ZOYI ZT-E2
- پیش از استفاده، بدنه و دوشاخه دستگاه را از نظر آسیب ظاهری بررسی کنید.
- دستگاه را فقط در محدوده ولتاژ مجاز مورد استفاده قرار دهید.
- در محیط مرطوب یا شرایط خارج از محدوده کاری دستگاه از آن استفاده نکنید.
- در زمان انجام تست RCD به قطع ناگهانی برق مدار توجه داشته باشید.
- NCV را بهعنوان تنها روش تشخیص بیبرقی مدار استفاده نکنید.
- برای تعمیر یا دستکاری سیمکشی، از برقکار متخصص کمک بگیرید.
- در صورت عدم عملکرد RCD، مدار را از نظر ایمنی بررسی کنید.
- دستگاه را در معرض ضربه، آب و حرارت خارج از محدوده مجاز قرار ندهید.
- باتریها را در صورت کاهش عملکرد یا نمایش هشدار باتری تعویض کنید.
تستر پریز ZOYI ZT-E2 برای چه کسانی مناسب است؟
این تستر برای برقکاران، تکنسینهای تأسیسات، متخصصان نگهداری ساختمان، نصابان تجهیزات الکتریکی و کاربرانی که نیاز به بررسی اولیه پریزهای برق دارند، گزینهای کاربردی است. وجود چند قابلیت در یک دستگاه، انجام تستهای اولیه را سریعتر میکند.
برای استفاده حرفهای و تصمیمگیری درباره ایمنی نهایی یک مدار، نتایج تستر باید در کنار استانداردهای اجرایی، وضعیت تابلو برق، سیستم ارت، حفاظتها و آزمونهای تخصصی مدار بررسی شود.
خرید تستر پریز برق ZOYI ZT-E2 از کالیبکس
کالیبکس در زمینه تأمین و فروش تجهیزات اندازهگیری و ابزارهای تست الکتریکی فعالیت میکند. تستر پریز برق ZOYI ZT-E2 با ترکیب تست سیمکشی، اندازهگیری ولتاژ، RCD و NCV، گزینهای مناسب برای بررسی سریع پریزهای AC و عیبیابی اولیه تأسیسات برق محسوب میشود.
سوالات متداول تستر پریز ZOYI ZT-E2
تستر پریز ZOYI ZT-E2 چه کاری انجام میدهد؟
این دستگاه برای بررسی وضعیت سیمکشی پریز، نمایش ولتاژ L-N و N-E، تست RCD و تشخیص غیرتماسی ولتاژ NCV طراحی شده است.
آیا ZOYI ZT-E2 سیم فاز، نول و ارت را تشخیص میدهد؟
بله. دستگاه وضعیت فاز L، نول N و ارت E را بررسی کرده و در صورت وجود برخی خطاهای رایج سیمکشی، وضعیت مربوطه را روی نمایشگر نشان میدهد.
آیا تستر پریز ZT-E2 قابلیت تست RCD دارد؟
بله. ZT-E2 دارای کلید تست RCD است و میتواند عملکرد حفاظتی RCD را بهصورت عملکردی بررسی کند. عمل کردن RCD در زمان آزمون نشاندهنده پاسخدادن حفاظت در شرایط آزمایش است.
محدوده تست ولتاژ ZOYI ZT-E2 چقدر است؟
در مشخصات فنی منتشرشده برای مدل ZT-E2، محدوده تست ولتاژ تا 250 ولت AC اعلام شده است.
آیا ZOYI ZT-E2 قابلیت NCV دارد؟
بله. این دستگاه دارای قابلیت NCV برای تشخیص غیرتماسی میدان ناشی از ولتاژ AC است.
تستر پریز ZT-E2 با چه باتری کار میکند؟
دستگاه با دو عدد باتری AAA کار میکند.
آیا ZOYI ZT-E2 جایگزین مولتیمتر است؟
خیر. ZT-E2 برای بررسی سریع پریز و سیمکشی طراحی شده است و جایگزین مولتیمتر یا تجهیزات تخصصی برای اندازهگیری و عیبیابی کامل مدارهای الکتریکی نیست.
آیا NCV تستر ZT-E2 برای اطمینان از بیبرقی مدار کافی است؟
خیر. NCV یک روش تشخیص غیرتماسی و اولیه است و نباید بهتنهایی برای تأیید بیبرقی مدار استفاده شود. پیش از کار روی مدار باید منبع قطع و نبود ولتاژ با روش مناسب تأیید شود.
آیا ZT-E2 برای پریزهای خانگی مناسب است؟
بله. این تستر برای بررسی اولیه پریزهای AC خانگی و برخی کاربردهای تأسیسات برق طراحی شده است و با نمایش وضعیت سیمکشی، ولتاژ و قابلیتهای RCD و NCV، ابزار مناسبی برای کنترل اولیه سوکت محسوب میشود.
جمعبندی تستر پریز برق ZOYI ZT-E2
تستر پریز برق زویی ZOYI مدل ZT-E2 یک ابزار کاربردی برای بررسی سریع وضعیت پریزهای برق AC است که قابلیتهایی مانند تشخیص سیمکشی صحیح، بررسی وضعیت فاز، نول و ارت، نمایش ولتاژ L-N و N-E، تست عملکرد RCD، تشخیص NCV و نمایشگر رنگی را در یک دستگاه کوچک ارائه میدهد. ابعاد جمعوجور، عملکرد Plug & Play و ترکیب چند قابلیت تست، این محصول را برای برقکاران، تکنسینهای تأسیسات و بررسیهای اولیه برق ساختمان مناسب کرده است.
