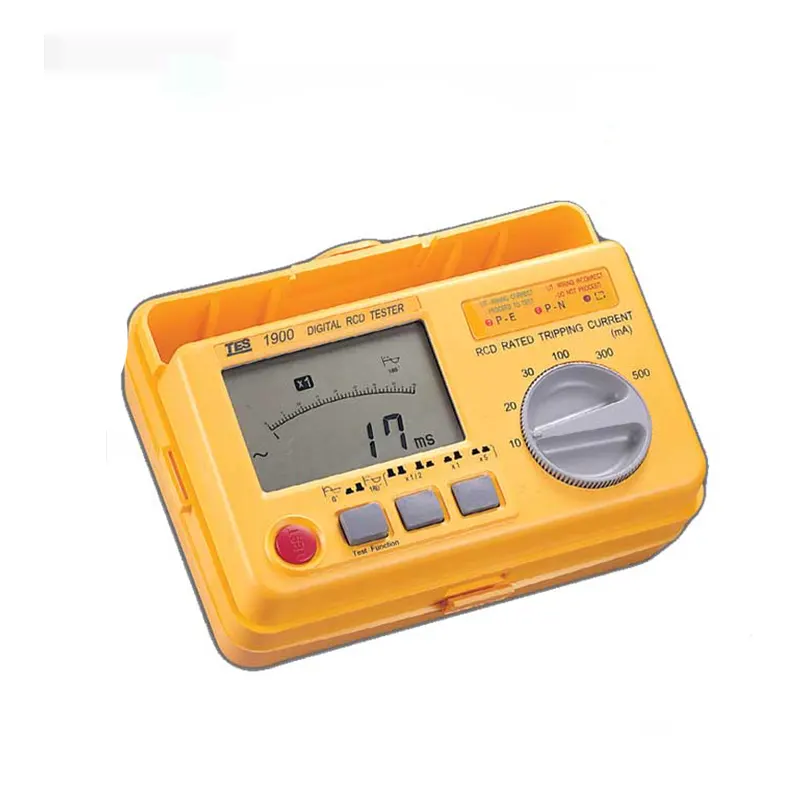

تستر دیجیتال RCD مدل TES-1900؛ تستر نشتی جریان و کلید محافظ جان
تستر دیجیتال TES-1900 یک دستگاه تخصصی برای تست کلید محافظ جان (RCD)، بررسی زمان قطع مدار و ارزیابی عملکرد تجهیزات حفاظت در برابر جریان نشتی است. این دستگاه با طراحی مبتنی بر ریزپردازنده، امکان اعمال جریانهای آزمون مختلف و اندازهگیری زمان عملکرد RCD را فراهم میکند و برای برقکاران، تکنسینهای تأسیسات، مهندسان برق، واحدهای نگهداری و تعمیرات و کارشناسان بازرسی سیستمهای الکتریکی گزینهای کاربردی محسوب میشود.
مدل TES-1900 در دو نسخه TES-1900A با ولتاژ نامی 230 ولت و TES-1900B با ولتاژ نامی 110 ولت ارائه شده است. نسخه 230 ولتی برای شبکههای برق با ولتاژ کاری 230V و فرکانس 50/60Hz طراحی شده است. بنابراین هنگام انتخاب دستگاه باید نسخه متناسب با شبکه برق محل استفاده در نظر گرفته شود. :contentReference[oaicite:0]{index=0}
تستر RCD مدل TES-1900 چگونه کار میکند؟
کلید محافظ جان یا RCD برای تشخیص جریان نشتی و قطع سریع مدار در شرایط خطرناک استفاده میشود. تستر TES-1900 با اعمال جریان آزمون مشخص به مدار، عملکرد RCD را بررسی کرده و زمان قطع یا Tripping Time را روی نمایشگر دیجیتال نشان میدهد. این روش به کاربر کمک میکند مشخص کند که کلید محافظ جان در محدوده جریان و زمان مورد انتظار عمل میکند یا خیر.
این دستگاه از جریانهای آزمون 10، 20، 30، 100، 300 و 500 میلیآمپر پشتیبانی میکند و امکان انتخاب ضریب آزمون x1/2، x1 و x5 را در اختیار کاربر قرار میدهد. همچنین در حالت x5، زمان آزمون سریعتر بوده و رزولوشن زمانی دستگاه به 0.1 میلیثانیه میرسد. :contentReference[oaicite:1]{index=1}
اندازهگیری زمان قطع RCD با دقت بالا
یکی از مهمترین مزایای TES-1900 قابلیت اندازهگیری دیجیتال زمان قطع کلید محافظ جان است. محدوده زمان آزمون در حالتهای مختلف تا 2000 میلیثانیه بوده و برای آزمون x5 زمان کوتاهتر 40 میلیثانیه در نظر گرفته شده است. رزولوشن زمانی در ضرایب x1/2 و x1 برابر 1 میلیثانیه و در ضریب x5 برابر 0.1 میلیثانیه است. دقت اندازهگیری زمان قطع نیز طبق مشخصات منتشرشده برابر با ±(1% مقدار خواندهشده + 2 رقم) است. :contentReference[oaicite:2]{index=2}
تشخیص خطای سیمکشی با سه نشانگر LED
TES-1900 علاوه بر تست عملکرد RCD، به سه LED برای بررسی وضعیت سیمکشی مجهز شده است. این نشانگرها به کاربر کمک میکنند وضعیت اتصال سیمهای مدار را پیش از انجام آزمون بررسی کند. همچنین دستگاه امکان تشخیص و نمایش وضعیت معکوس بودن فاز و نول در سوکت را فراهم میکند؛ قابلیتی که میتواند احتمال انجام آزمون در شرایط سیمکشی نادرست را کاهش دهد. :contentReference[oaicite:3]{index=3}
انتخاب زاویه فاز 0 و 180 درجه
این تستر دارای کلید انتخاب زاویه فاز 0 و 180 درجه است. تغییر زاویه فاز امکان انجام آزمونهای متوالی و دستیابی به قرائتهای پایدارتر را فراهم میکند و برای بررسی عملکرد RCD در شرایط مختلف، قابلیت مفیدی محسوب میشود. :contentReference[oaicite:4]{index=4}
نمایشگر دیجیتال بزرگ و خوانایی مناسب
تستر دیجیتال TES-1900 به نمایشگر دیجیتال بزرگ مجهز است و نتیجه زمان قطع RCD را به صورت عددی نمایش میدهد. نمایش مستقیم مقدار اندازهگیریشده باعث میشود کاربر بتواند نتیجه آزمون را سریعتر مشاهده و ثبت کند. طراحی بدنه مقاوم نیز برای استفاده روزمره در محیطهای فنی و کارگاهی در نظر گرفته شده است. :contentReference[oaicite:5]{index=5}
کاربردهای تستر دیجیتال TES-1900
- تست عملکرد کلیدهای محافظ جان و RCD
- اندازهگیری زمان قطع یا Tripping Time کلید محافظ جان
- آزمون جریان نشتی در سطوح 10 تا 500 میلیآمپر
- بررسی اولیه وضعیت سیمکشی سوکت و مدار
- تشخیص معکوس بودن فاز و نول
- بازرسی دورهای سیستمهای حفاظت الکتریکی
- کنترل عملکرد RCD در زمان نصب و سرویس تجهیزات الکتریکی
- استفاده در پروژههای ساختمانی، صنعتی، تأسیسات و تعمیر و نگهداری
ویژگیهای تستر دیجیتال TES-1900
- کنترل ریزپردازندهای برای اندازهگیری دقیق و پایدار
- سه LED برای بررسی وضعیت سیمکشی
- نمایش دیجیتال زمان قطع RCD
- قابلیت تست جریانهای 10، 20، 30، 100، 300 و 500mA
- انتخاب ضرایب آزمون x1/2، x1 و x5
- انتخاب زاویه فاز 0 و 180 درجه
- نمایش معکوس بودن فاز و نول در سوکت
- رزولوشن زمانی 1ms در x1/2 و x1 و 0.1ms در x5
- بدنه مقاوم و مناسب استفاده روزمره
- مناسب برای شبکه 230 ولت در نسخه TES-1900A
تفاوت TES-1900A و TES-1900B
سری TES-1900 در دو نسخه ولتاژی تولید شده است. TES-1900A برای شبکه 230 ولت و TES-1900B برای شبکه 110 ولت در نظر گرفته شده است. مشخصات جریان آزمون RCD و قابلیتهای اصلی دو نسخه مشابه گزارش شدهاند، اما ولتاژ نامی آنها متفاوت است. بنابراین پیش از خرید باید ولتاژ شبکه محل استفاده با نسخه دستگاه تطبیق داده شود. :contentReference[oaicite:6]{index=6}
مشخصات فنی تستر دیجیتال TES-1900
نوع دستگاه
تستر دیجیتال RCD و تستر جریان نشتی
نسخهها
TES-1900A / TES-1900B
ولتاژ کاری TES-1900A
230V ±10%
جریانهای نامی آزمون
10 / 20 / 30 / 100 / 300 / 500mA
ضریب شرایط خطا
x1/2، x1، x5
زمان آزمون
تا 2000ms؛ در حالت x5 برابر 40ms
رزولوشن زمانی
1ms در x1/2 و x1؛ 0.1ms در x5
دقت زمان قطع
±(1%rdg + 2dgt)
نشانگر وضعیت سیمکشی
3 عدد LED
تشخیص خطای فاز و نول
دارد؛ نمایش معکوس بودن فاز و نول
نمایشگر
نمایشگر دیجیتال بزرگ
ولتاژ تحمل عایقی
3000V AC به مدت 1 دقیقه
دمای کاری
0 تا 40 درجه سانتیگراد
رطوبت کاری
کمتر از 80% RH
دمای نگهداری
10- تا 60+ درجه سانتیگراد
ابعاد
200 × 140 × 95 میلیمتر
اقلام همراه
کابل تست با کانکتور IEC
| برند |
TES |
|---|
| مدل |
TES-1900 |
|---|
| نوع دستگاه |
تستر دیجیتال RCD و تستر جریان نشتی |
|---|
| نسخهها |
TES-1900A / TES-1900B |
|---|
| ولتاژ کاری TES-1900A |
230V ±10% |
|---|
| فرکانس کاری |
50/60Hz |
|---|
| جریانهای نامی آزمون |
10 / 20 / 30 / 100 / 300 / 500mA |
|---|
| ضریب شرایط خطا |
x1/2، x1، x5 |
|---|
| زمان آزمون |
تا 2000ms؛ در حالت x5 برابر 40ms |
|---|
| رزولوشن زمانی |
1ms در x1/2 و x1؛ 0.1ms در x5 |
|---|
| دقت زمان قطع |
±(1%rdg + 2dgt) |
|---|
| زاویه فاز |
0 و 180 درجه |
|---|
| نشانگر وضعیت سیمکشی |
3 عدد LED |
|---|
| تشخیص خطای فاز و نول |
دارد؛ نمایش معکوس بودن فاز و نول |
|---|
| نمایشگر |
نمایشگر دیجیتال بزرگ |
|---|
| ولتاژ تحمل عایقی |
3000V AC به مدت 1 دقیقه |
|---|
| دمای کاری |
0 تا 40 درجه سانتیگراد |
|---|
| رطوبت کاری |
کمتر از 80% RH |
|---|
| دمای نگهداری |
10- تا 60+ درجه سانتیگراد |
|---|
| ابعاد |
200 × 140 × 95 میلیمتر |
|---|
| وزن |
حدود 800 گرم |
|---|
| اقلام همراه |
کابل تست با کانکتور IEC |
|---|
سوالات متداول درباره TES-1900
تستر TES-1900 برای چه کاری استفاده میشود؟
این دستگاه برای تست عملکرد RCD یا کلید محافظ جان، اعمال جریان آزمون و اندازهگیری زمان قطع مدار استفاده میشود.
TES-1900 چه جریانهایی را برای تست RCD دارد؟
جریانهای آزمون شامل 10، 20، 30، 100، 300 و 500 میلیآمپر هستند. :contentReference[oaicite:7]{index=7}
آیا TES-1900 زمان قطع محافظ جان را اندازهگیری میکند؟
بله. زمان عملکرد یا Tripping Time به صورت دیجیتال اندازهگیری و روی نمایشگر دستگاه نشان داده میشود. :contentReference[oaicite:8]{index=8}
تفاوت TES-1900A و TES-1900B چیست؟
مهمترین تفاوت آنها ولتاژ نامی است؛ TES-1900A برای 230V و TES-1900B برای 110V طراحی شده است. :contentReference[oaicite:9]{index=9}
آیا TES-1900 وضعیت سیمکشی را نیز بررسی میکند؟
بله. دستگاه دارای سه LED برای بررسی وضعیت سیمکشی بوده و معکوس بودن فاز و نول را نیز نمایش میدهد. :contentReference[oaicite:10]{index=10}
زاویه فاز در TES-1900 قابل تنظیم است؟
بله. دستگاه امکان انتخاب زاویه فاز 0 یا 180 درجه را برای انجام آزمونهای متوالی فراهم میکند. :contentReference[oaicite:11]{index=11}
آیا TES-1900 برای برق 230 ولت مناسب است؟
بله، نسخه TES-1900A دارای ولتاژ کاری 230V ±10% و فرکانس 50/60Hz است. هنگام خرید باید نسخه مناسب با ولتاژ شبکه انتخاب شود. :contentReference[oaicite:12]{index=12}
آیا این دستگاه جایگزین تمام تجهیزات تست ایمنی برق است؟
خیر. TES-1900 به طور تخصصی برای آزمون RCD و بررسی زمان قطع آن طراحی شده است و برای سایر اندازهگیریهای تخصصی برق باید از تجهیزات متناسب با همان آزمون استفاده شود.
نکات مهم هنگام استفاده از تستر TES-1900
آزمون RCD میتواند باعث قطع برق مدار شود؛ بنابراین پیش از انجام تست باید شرایط تجهیزات و بارهای متصل بررسی شود. همچنین انتخاب نسخه مناسب دستگاه، بررسی وضعیت سیمکشی و رعایت دستورالعمل سازنده اهمیت زیادی دارد. اطلاعات فنی منتشرشده برای TES-1900 نشان میدهد مدل 230 ولتی برای کار در محدوده 230V ±10% و 50/60Hz در نظر گرفته شده است. :contentReference[oaicite:13]{index=13}
توجه: مشخصات نسخههای مختلف یا تولیدات جدید ممکن است با برخی کاتالوگها و منابع فروش متفاوت باشد؛ بنابراین برای خرید و کالیبراسیون، مشخصات درجشده روی دستگاه و دیتاشیت نسخه موردنظر ملاک نهایی قرار گیرد.
