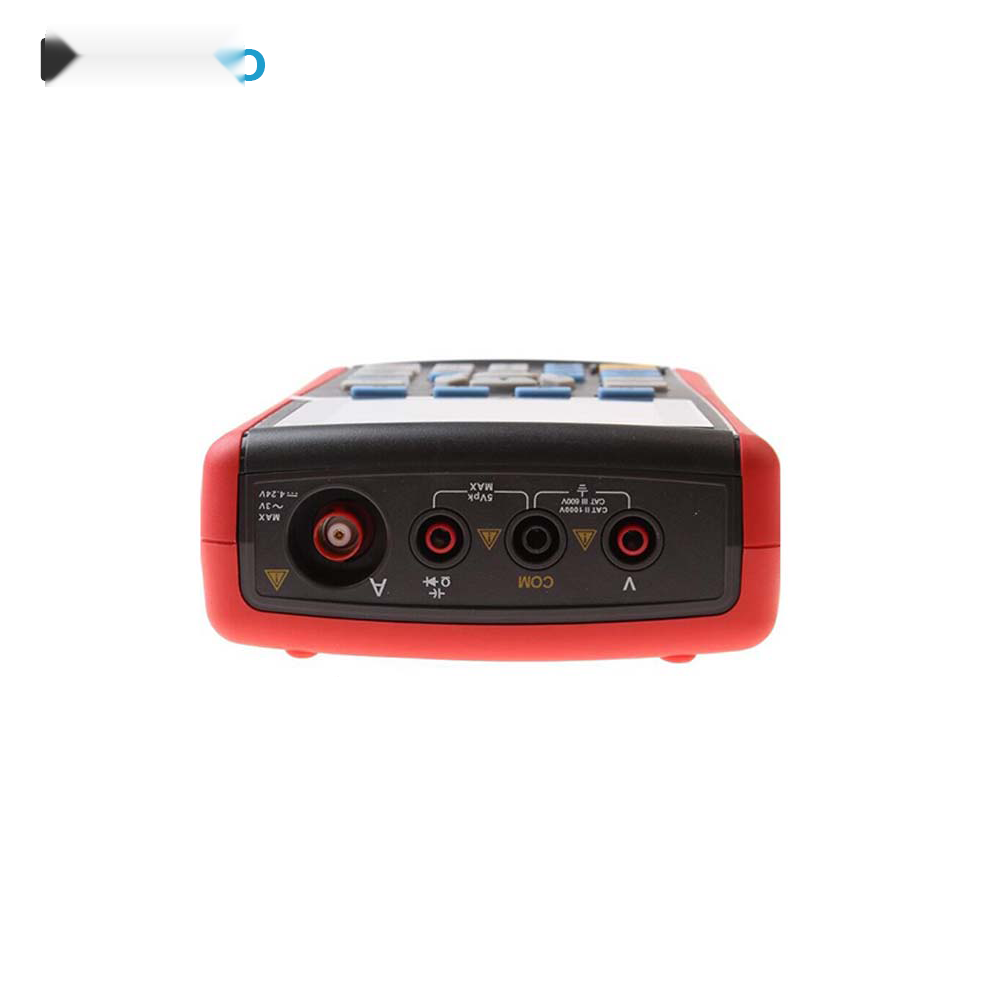

معرفی پاور آنالایزر یونیتی UNI-T UT283A
پاور آنالایزر یونیتی UNI-T UT283A یک دستگاه قابل حمل و چندمنظوره برای اندازهگیری و تحلیل کیفیت توان در سیستمهای برق تکفاز است. این دستگاه در گروه تجهیزات آنالیز کیفیت توان قرار میگیرد و برای اندازهگیری پارامترهایی مانند ولتاژ، جریان، فرکانس، توان، انرژی، ضریب توان، هارمونیکها، اعوجاج هارمونیکی کل (THD)، جریان هجومی، افت و افزایش ولتاژ و سایر رخدادهای شبکه طراحی شده است.
پاور آنالایزر UNI-T UT283A با برخورداری از قابلیت True RMS، تحلیل هارمونیک تا مرتبه 51، ثبت روند و رخدادها، اندازهگیری فلیکر و ذخیرهسازی اطلاعات، گزینهای مناسب برای عیبیابی، پایش و بررسی کیفیت برق در تجهیزات و شبکههای تکفاز محسوب میشود. اطلاعات اندازهگیریشده را میتوان روی کارت حافظه SD ذخیره و از طریق رابط USB به رایانه منتقل کرد. شرکت سازنده این مدل را بهعنوان یک پاور کوالیتی آنالایزر کلاس S معرفی کرده است. همچنین طبق اطلاعات رسمی سازنده، مدل UT283A در حال حاضر در فهرست محصولات متوقفشده قرار دارد. :contentReference[oaicite:0]{index=0}
پاور آنالایزر UNI-T UT283A چه کاربردی دارد؟
پاور آنالایزر برای زمانی استفاده میشود که تنها اندازهگیری ولتاژ و جریان کافی نیست و کاربر نیاز دارد رفتار و کیفیت برق را بهصورت دقیقتر بررسی کند. UT283A علاوه بر اندازهگیری کمیتهای اصلی الکتریکی، امکان بررسی هارمونیکها، جریان هجومی، ترنزینتها، افت و افزایش ولتاژ و فلیکر را فراهم میکند. به همین دلیل میتوان از آن برای عیبیابی سیستمهای برق، بررسی عملکرد تجهیزات الکتریکی، پایش مصرف انرژی و شناسایی مشکلات کیفیت توان استفاده کرد.
این دستگاه برای تکنسینهای برق، کارشناسان تعمیر و نگهداری، مهندسان برق، واحدهای تأسیسات و متخصصان کیفیت توان کاربرد ویژهای دارد. وجود نمایشگر رنگی TFT، قابلیت نمایش شکل موج، ثبت دادهها و انتقال اطلاعات به کامپیوتر باعث میشود تحلیل نتایج اندازهگیری در محیط کار و پس از انجام تست نیز امکانپذیر باشد.
قابلیتهای مهم پاور آنالایزر یونیتی UT283A
- اندازهگیری ولتاژ AC/DC در محدوده 10 تا 1000 ولت
- اندازهگیری جریان AC در رنجهای 10، 100 و 1000 آمپر
- اندازهگیری توان و انرژی الکتریکی
- اندازهگیری ضریب توان در محدوده 0 تا 1
- اندازهگیری فرکانس در محدوده 40 تا 70 هرتز
- تحلیل هارمونیک و اینترهارمونیک تا مرتبه 51
- اندازهگیری THD یا اعوجاج هارمونیکی کل
- اندازهگیری جریان هجومی (Inrush Current)
- تشخیص و ثبت رخدادهای شبکه (Event Capture)
- ثبت روند تغییرات پارامترها (Trend Capture)
- اندازهگیری فلیکر و نمایش مقادیر PST و PLT
- اندازهگیری ترنزینت با نرخ نمونهبرداری 2MHz
- بررسی Dip، Swell و Interrupt
- قابلیت True RMS برای اندازهگیری دقیق سیگنالهای AC
- قابلیت نمایش شکل موج و عملکرد اسکوپ
- دارای عملکرد مولتیمتر
- ذخیرهسازی دادهها روی کارت SD با ظرفیت 8GB
- انتقال و مدیریت فایل از طریق رابط USB
- نمایشگر رنگی 3.5 اینچی TFT LCD با 64K رنگ
- مجهز به نور پسزمینه قابل تنظیم
- نمایش وضعیت ضعیف بودن باتری
- دارای حفاظت ورودی
- مناسب برای مانیتورینگ طولانیمدت پارامترهای الکتریکی
- دارای تأییدیههای CE و RoHS
تحلیل هارمونیک با UNI-T UT283A
یکی از مهمترین قابلیتهای UT283A، تحلیل هارمونیک و اینترهارمونیک است. این دستگاه امکان تحلیل هارمونیکها تا مرتبه 51 را فراهم میکند و میتواند برای بررسی اعوجاج ایجادشده در شبکههای برق مورد استفاده قرار گیرد. وجود هارمونیکهای غیرمطلوب میتواند بر عملکرد تجهیزات الکتریکی و کیفیت توان تأثیر بگذارد؛ بنابراین بررسی هارمونیکها در زمان عیبیابی و پایش شبکه اهمیت زیادی دارد.
طبق مشخصات رسمی UNI-T، برای هارمونیک ولتاژ، اندازهگیری از مرتبه 1 تا 51 با گام 0.5 مرتبه انجام میشود و برای هارمونیک جریان نیز همین محدوده در نظر گرفته شده است. توان هارمونیکی نیز بر اساس دامنه ولتاژ، جریان و دقت فاز محاسبه میشود. :contentReference[oaicite:1]{index=1}
اندازهگیری جریان هجومی و ترنزینت
در زمان راهاندازی موتور، ترانسفورماتور، منابع تغذیه و برخی تجهیزات الکترونیکی، ممکن است جریان اولیه برای مدت کوتاهی افزایش چشمگیری پیدا کند. قابلیت اندازهگیری جریان هجومی در UT283A به تکنسین کمک میکند رفتار جریان هنگام راهاندازی تجهیزات را بررسی کند. این دستگاه همچنین ترنزینتهای ولتاژی را تا ±6000V Peak با نرخ نمونهبرداری 2MHz اندازهگیری میکند. :contentReference[oaicite:2]{index=2}
ذخیره اطلاعات و اتصال به کامپیوتر
یکی از مزیتهای مهم پاور آنالایزر یونیتی UT283A قابلیت ثبت و ذخیره دادهها است. دستگاه از کارت SD با ظرفیت 8GB پشتیبانی میکند و امکان انتقال فایلها از طریق رابط USB را نیز دارد. نرمافزار اختصاصی UT283A برای مدیریت و بررسی دادههای ثبتشده در اختیار کاربر قرار گرفته است. :contentReference[oaicite:3]{index=3}
نمایشگر و رابط کاربری پاور آنالایزر UT283A
این مدل به نمایشگر 3.5 اینچی رنگی TFT LCD با رزولوشن 320×240 پیکسل و 64K رنگ مجهز شده است. نمایش اطلاعات روی نمایشگر رنگی، مشاهده شکل موج و دسترسی به عملکردهای مختلف دستگاه را برای کاربر سادهتر میکند. ابعاد نمایشگر 70×52 میلیمتر است. :contentReference[oaicite:4]{index=4}
کاربردهای پاور آنالایزر UNI-T UT283A
- بررسی کیفیت توان در شبکههای برق تکفاز
- عیبیابی تجهیزات و مدارهای الکتریکی
- بررسی هارمونیک و THD
- اندازهگیری جریان هجومی تجهیزات
- بررسی افت، افزایش و قطع ولتاژ
- پایش طولانیمدت پارامترهای شبکه
- کنترل و بررسی مصرف انرژی
- بررسی عملکرد منابع تغذیه و تجهیزات الکترونیکی
- تست و عیبیابی تجهیزات صنعتی و تأسیسات الکتریکی
مزایای پاور آنالایزر یونیتی UNI-T UT283A
ترکیب قابلیتهای اندازهگیری، تحلیل کیفیت توان، ثبت اطلاعات و انتقال داده در یک دستگاه قابل حمل، مهمترین مزیت UT283A است. کاربر میتواند علاوه بر مشاهده مقادیر لحظهای، روند تغییرات و رخدادهای شبکه را نیز ثبت کرده و اطلاعات را برای تحلیلهای بعدی به رایانه منتقل کند. وجود True RMS، تحلیل هارمونیک تا مرتبه 51، اندازهگیری فلیکر، جریان هجومی و ترنزینت، این مدل را به ابزاری کاربردی برای بررسی تخصصی سیستمهای برق تکفاز تبدیل کرده است. مشخصات و امکانات فوق مطابق اطلاعات رسمی منتشرشده توسط UNI-T است. :contentReference[oaicite:5]{index=5}
مشخصات فنی پاور آنالایزر UNI-T UT283A
نوع دستگاه
پاور آنالایزر / آنالایزر کیفیت توان تکفاز
ولتاژ AC/DC
10V تا 1000V؛ دقت ±0.5% Udin
جریان AC
10A / 100A / 1000A؛ دقت ±0.5% F.S.
فرکانس
40 تا 70Hz؛ دقت ±50mHz
توان
بیش از 15%S؛ دقت ±1%S
ضریب توان
0 تا 1؛ دقت ±0.02
انرژی
0 تا 9999MWh؛ دقت ±1.5%rdg
Crest Factor
1 تا 10؛ دقت ±5%
تحلیل هارمونیک
تا مرتبه 51
هارمونیک ولتاژ
مرتبه 1 تا 51 با گام 0.5
هارمونیک جریان
مرتبه 1 تا 51 با گام 0.5
توان هارمونیک
مرتبه 1 تا 51 با گام 1
ترنزینت
±6000V Peak؛ نرخ نمونهبرداری 2MHz
Dip / Swell / Interrupt
0 تا 1000V AC
جریان هجومی AC
10A / 100A / 1000A؛ دقت ±1% F.S.
مقاومت
600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ
ظرفیت خازن
60nF / 600nF / 6μF / 60μF / 600μF
اندازهگیری فلیکر
10 دقیقه؛ PST و PLT
نمایشگر
3.5 اینچ TFT LCD رنگی، 64K رنگ، رزولوشن 320×240

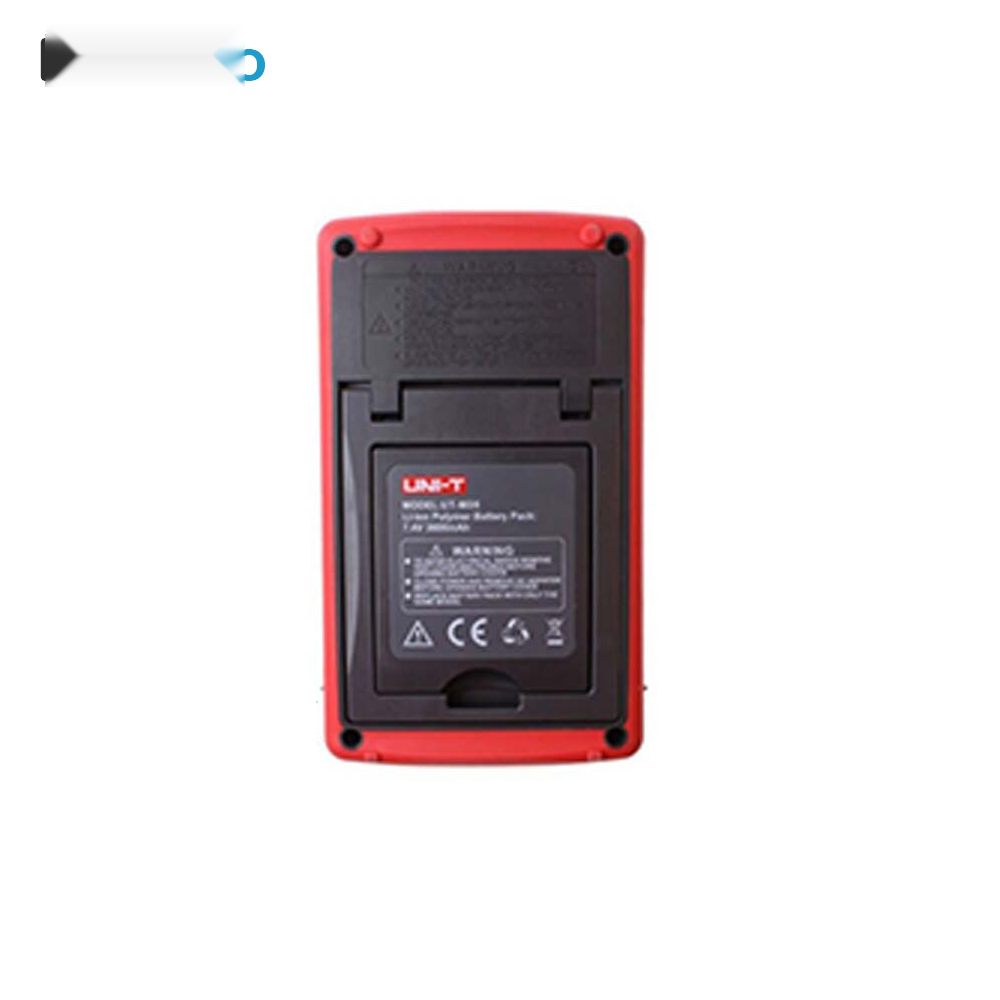

باتری
Li-ion، 7.4V، 3600mAh
ابعاد
199 × 118 × 49 میلیمتر
مشخصات فوق بر اساس اطلاعات فنی منتشرشده توسط UNI-T تنظیم شده است. از جمله اقلام استاندارد همراه دستگاه میتوان به آداپتور برق، سیم برق، لیدهای تست، پرابها، گیرههای سوسماری، کلمپ جریان 10A/100A/1000A، کابل USB، نرمافزار کامپیوتر و کارت SD هشت گیگابایتی اشاره کرد. :contentReference[oaicite:6]{index=6}
سوالات متداول درباره پاور آنالایزر UNI-T UT283A
پاور آنالایزر UNI-T UT283A برای چه نوع سیستمهایی مناسب است؟
UT283A برای اندازهگیری و تحلیل سیستمهای برق تکفاز طراحی شده است و برای بررسی پارامترهای کیفیت توان، هارمونیکها، جریان، ولتاژ، توان و انرژی کاربرد دارد. :contentReference[oaicite:7]{index=7}
آیا UNI-T UT283A هارمونیک را اندازهگیری میکند؟
بله. این دستگاه قابلیت تحلیل هارمونیک و اینترهارمونیک را تا مرتبه 51 دارد و امکان بررسی هارمونیک ولتاژ، جریان و توان را فراهم میکند. :contentReference[oaicite:8]{index=8}
آیا UT283A قابلیت اندازهگیری THD دارد؟
بله، قابلیت THD یا اعوجاج هارمونیکی کل در این پاور آنالایزر وجود دارد و برای بررسی کیفیت شکل موج و میزان اعوجاج هارمونیکی قابل استفاده است. :contentReference[oaicite:9]{index=9}
آیا این دستگاه جریان هجومی را اندازهگیری میکند؟
بله. UT283A برای اندازهگیری جریان هجومی AC دارای رنجهای 10A، 100A و 1000A است. :contentReference[oaicite:10]{index=10}
آیا اطلاعات اندازهگیریشده قابل ذخیرهسازی است؟
بله. دستگاه از Data Logging با ظرفیت 8GB پشتیبانی میکند و اطلاعات را میتوان برای تحلیل بیشتر ذخیره و از طریق USB مدیریت یا منتقل کرد. :contentReference[oaicite:11]{index=11}
آیا UT283A دارای True RMS است؟
بله، قابلیت True RMS در این مدل وجود دارد و برای اندازهگیری دقیقتر مقادیر AC در شرایطی که شکل موج ایدهآل سینوسی نیست، کاربرد دارد. :contentReference[oaicite:12]{index=12}
آیا پاور آنالایزر UT283A به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابط USB و نرمافزار مخصوص است و امکان مدیریت و انتقال اطلاعات ثبتشده به کامپیوتر را فراهم میکند. :contentReference[oaicite:13]{index=13}
آیا UT283A یک پاور آنالایزر سهفاز است؟
خیر. طبق مشخصات رسمی UNI-T، مدل UT283A یک آنالایزر کیفیت توان تکفاز است. برای اندازهگیری و تحلیل تخصصی سیستم سهفاز باید از مدلهای سهفاز این برند استفاده شود. :contentReference[oaicite:14]{index=14}
آیا UNI-T UT283A هنوز تولید میشود؟
طبق صفحه رسمی محصول در وبسایت UNI-T، مدل UT283A در حال حاضر در وضعیت Discontinued قرار دارد؛ بنابراین پیش از خرید باید موجودی و وضعیت تأمین کالا بررسی شود. :contentReference[oaicite:15]{index=15}
خرید پاور آنالایزر یونیتی UNI-T UT283A
اگر برای اندازهگیری و تحلیل کیفیت توان، بررسی هارمونیک، THD، جریان هجومی، فلیکر، ترنزینت و ثبت طولانیمدت دادهها به یک ابزار قابل حمل نیاز دارید، UNI-T UT283A مجموعهای از این قابلیتها را در یک دستگاه ارائه میدهد. برای اطلاع از قیمت پاور آنالایزر UNI-T UT283A، وضعیت موجودی، شرایط فروش و دریافت مشاوره تخصصی میتوانید با کارشناسان کالیبکس در ارتباط باشید.
