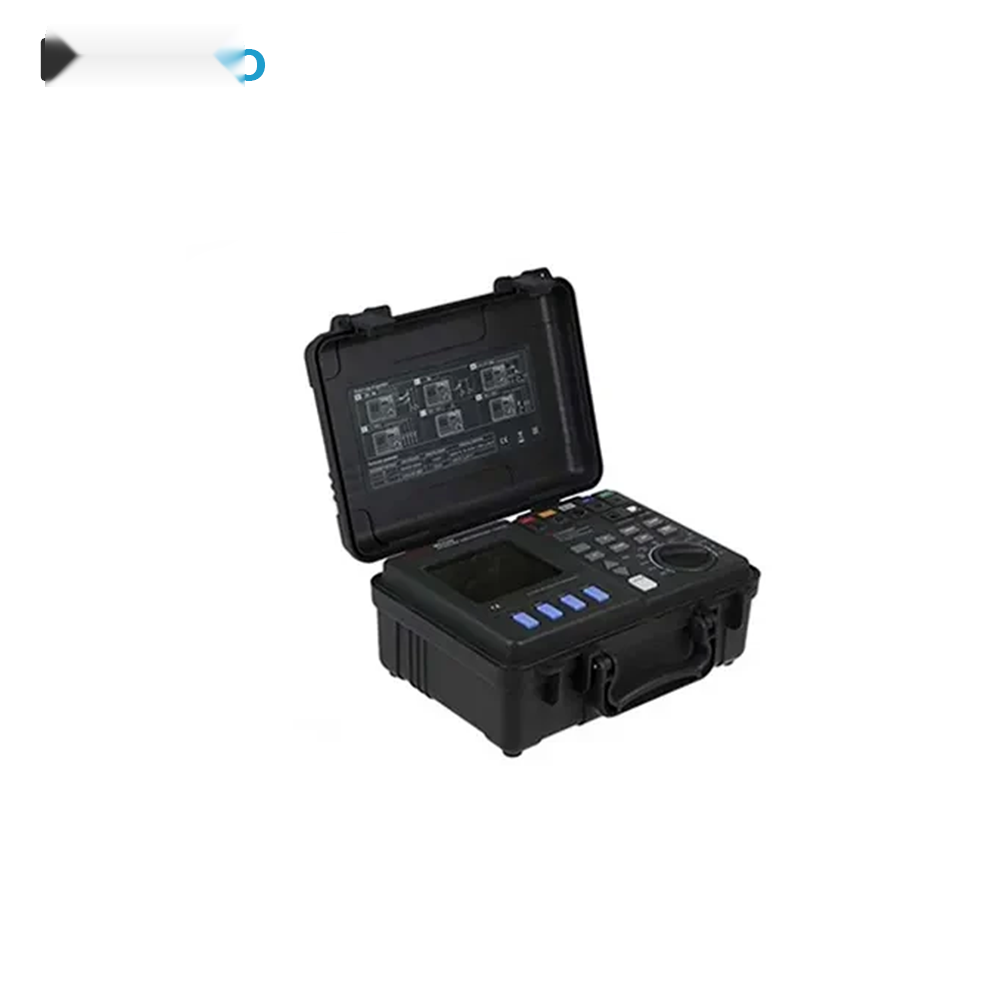

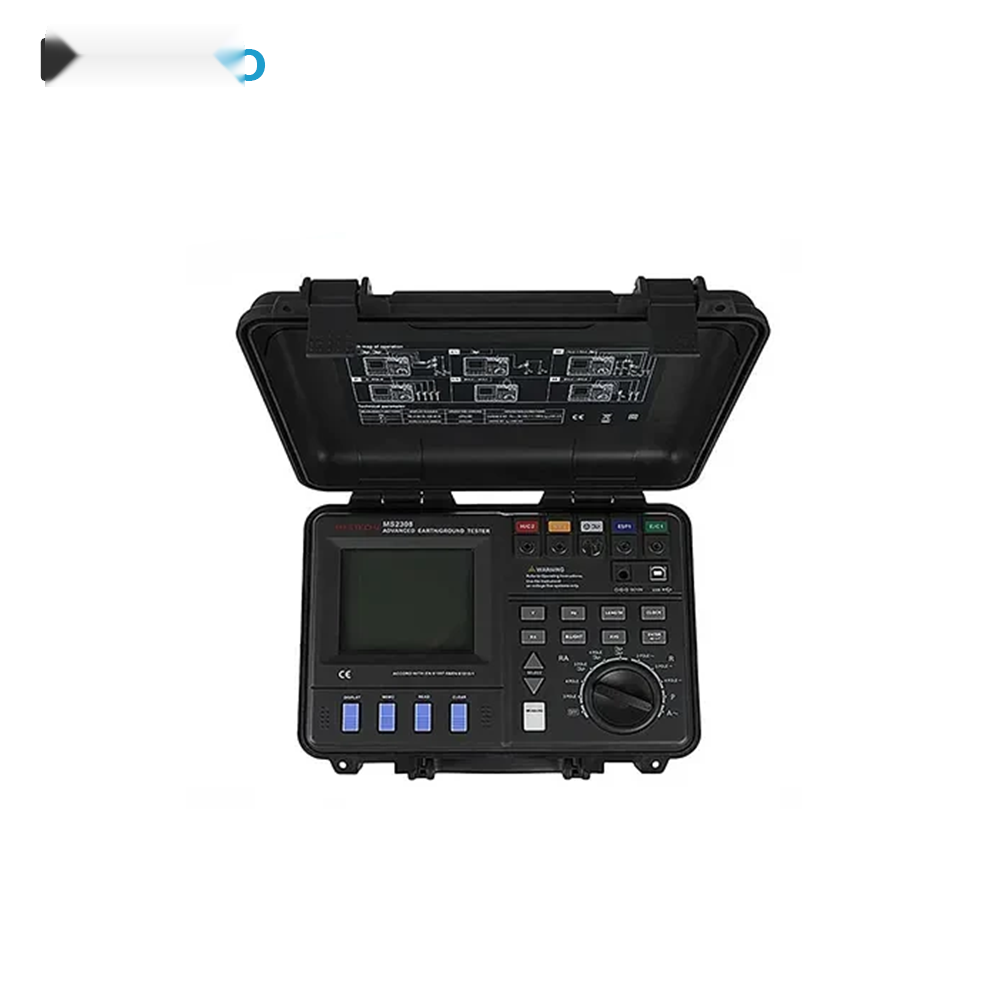

معرفی ارت سنج تخصصی چهار ترمینال MASTECH MS2308
ارت سنج تخصصی MASTECH MS2308 یک دستگاه حرفهای و چندمنظوره برای اندازهگیری مقاومت سیستم زمین، مقاومت ویژه خاک و بررسی پارامترهای مؤثر بر عملکرد سیستم ارتینگ است. این مدل با پشتیبانی از روشهای اندازهگیری دو سیمه، سه سیمه و چهار سیمه و همچنین روشهای مبتنی بر کلمپ، برای تست و ارزیابی سیستمهای اتصال زمین در پروژههای صنعتی، ساختمانی، مخابراتی و تأسیسات الکتریکی طراحی شده است.
MS2308 در دسته ارت تسترهای پیشرفته قرار میگیرد و برای کاربردهایی مانند بررسی سیستم ارت ترانسفورماتورها، سیستمهای حفاظت در برابر صاعقه، دکلها و تجهیزات برق فشارقوی و تأسیسات مخابراتی مناسب است. این دستگاه علاوه بر اندازهگیری مقاومت زمین، امکان اندازهگیری مقاومت ویژه خاک (Soil Resistivity) را نیز فراهم میکند و به همین دلیل میتواند در ارزیابی و طراحی سیستمهای زمین مورد استفاده قرار گیرد. اطلاعات منتشرشده توسط MASTECH نیز این کاربردها و روشهای اندازهگیری را تأیید میکند. :contentReference[oaicite:1]{index=1}
یکی از مهمترین مزایای ارت سنج چهار سیمه مستک MS2308، امکان استفاده از روش چهار سیمه برای اندازهگیری دقیقتر مقاومت زمین است. در روش چهار ترمیناله، تأثیر مقاومت سیمهای رابط و اتصالات در نتیجه اندازهگیری کاهش پیدا میکند و این موضوع برای اندازهگیریهای تخصصی و دقیق اهمیت زیادی دارد. دستگاه همچنین از روشهای دو سیمه و سه سیمه و روشهای کلمپی پشتیبانی میکند تا کاربر بتواند متناسب با نوع سیستم ارت و شرایط محل، روش مناسب تست را انتخاب کند. :contentReference[oaicite:2]{index=2}
این ارت تستر مستک دارای نمایشگر دیجیتال و بارگراف، نور پسزمینه، قابلیت اندازهگیری مقدار متوسط، نمایش حداقل و حداکثر، نشانگر ظرفیت باتری، خاموشی خودکار و هشدار عبور از حد تنظیمشده است. همچنین حافظه داخلی دستگاه امکان ذخیرهسازی تا 100 گروه داده اندازهگیری را فراهم میکند و از طریق رابط USB 2.0 میتوان اطلاعات را به رایانه منتقل کرد. :contentReference[oaicite:3]{index=3}
ارت سنج MASTECH MS2308 چه کاربردی دارد؟
ارت سنج MS2308 برای کنترل و ارزیابی عملکرد سیستمهای اتصال زمین استفاده میشود. مقدار مقاومت زمین یکی از پارامترهای مهم در بررسی کیفیت سیستم ارتینگ است و اندازهگیری صحیح آن میتواند در شناسایی مشکلات اتصالات، الکترودهای زمین و شرایط خاک مؤثر باشد.
- اندازهگیری مقاومت سیستمهای ارتینگ ساختمانها و تأسیسات صنعتی
- تست سیستم زمین ترانسفورماتورها و تجهیزات الکتریکی
- بررسی سیستمهای حفاظت در برابر صاعقه و ارتینگ دکلها
- تست سیستم زمین تجهیزات مخابراتی
- اندازهگیری مقاومت ویژه خاک برای بررسی شرایط زمین
- اندازهگیری مقاومت با روشهای دو سیمه، سه سیمه و چهار سیمه
- اندازهگیری با روش کلمپی در کاربردهای سازگار با این روش
ویژگیهای ارت سنج تخصصی چهار ترمینال MASTECH MS2308
- اندازهگیری مقاومت زمین با روشهای 2، 3 و 4 سیمه
- پشتیبانی از روشهای اندازهگیری کلمپی برای کاربردهای مربوطه
- محدوده اندازهگیری مقاومت زمین از 0.02 اهم تا 300 کیلو اهم
- رزولوشن اندازهگیری مقاومت تا 0.001 اهم
- قابلیت اندازهگیری مقاومت ویژه خاک با روش چهار سیمه
- محدوده اندازهگیری مقاومت ویژه خاک تا 1000 کیلو اهم متر
- اندازهگیری ولتاژ زمین در محدوده AC تا 48 ولت
- تشخیص و اندازهگیری ولتاژ و جریان مزاحم و فرکانس تداخل
- کنترل خودکار فرکانس برای کاهش اثر ولتاژهای تداخلی در شرایط مناسب
- نمایشگر دیجیتال و بارگراف با ظرفیت 9999 شمارش
- دارای نور پسزمینه برای استفاده در محیطهای کمنور
- قابلیت نمایش مقدار متوسط اندازهگیری
- نمایش حداقل و حداکثر مقادیر در حالتهای مربوطه
- قابلیت جبران مقاومت سیمها و اتصالات (Wire Compensation)
- امکان تعیین حد مجاز و هشدار هنگام عبور مقدار اندازهگیری از حد تنظیمشده
- ذخیرهسازی تا 100 گروه داده اندازهگیری
- رابط USB 2.0 برای انتقال اطلاعات به رایانه
- نمایش وضعیت باتری
- خاموشی خودکار برای کاهش مصرف باتری
- قابلیت تغذیه با 6 عدد باتری 1.5 ولتی و باتری قابل شارژ Ni-MH با ولتاژ 7.2 ولت
- بدنه مناسب استفادههای حرفهای و میدانی
روشهای اندازهگیری در ارت تستر MS2308
یکی از نقاط قوت ارت سنج چهار ترمیناله MS2308 تنوع روشهای اندازهگیری آن است. کاربر میتواند با توجه به نوع سیستم زمین، روش تست مناسب را انتخاب کند. این دستگاه از اندازهگیری دو سیمه، سه سیمه، چهار سیمه و برخی روشهای کلمپی پشتیبانی میکند. همچنین حالت چهار سیمه برای اندازهگیری مقاومت ویژه خاک در نظر گرفته شده است. :contentReference[oaicite:4]{index=4}
- روش دو سیمه: مناسب برای اندازهگیری مقاومت در مدارهای سازگار با این روش.
- روش سه سیمه: یکی از روشهای متداول برای اندازهگیری مقاومت الکترود زمین.
- روش چهار سیمه: روش تخصصیتر برای کاهش تأثیر مقاومت سیمهای تست و انجام اندازهگیری دقیقتر.
- روش کلمپی: برای اندازهگیریهای سازگار با روش بدون قطع اتصال زمین و با استفاده از تجهیزات کلمپی دستگاه.
- مقاومت ویژه خاک: اندازهگیری با روش چهار سیمه برای بررسی شرایط الکتریکی خاک.
دقت و محدوده اندازهگیری ارت تستر MASTECH MS2308
بر اساس مشخصات فنی منتشرشده برای MS2308، رزولوشن اندازهگیری مقاومت این دستگاه 0.001Ω است. در حالت اندازهگیری مقاومت زمین با روشهای سه و چهار سیمه، محدوده اندازهگیری به 0.02Ω تا 300kΩ میرسد و دقت پایه در این حالت برابر با ±(5%+10) اعلام شده است. در حالت اندازهگیری مقاومت ویژه خاک نیز محدوده 0.02 تا 1000 کیلو اهم متر ذکر شده است. :contentReference[oaicite:5]{index=5}
اندازهگیری مقاومت ویژه خاک با MS2308
در طراحی سیستم ارتینگ، شرایط خاک نقش مهمی در عملکرد الکترود زمین دارد. ارت سنج MASTECH MS2308 امکان اندازهگیری مقاومت ویژه خاک را با روش چهار سیمه فراهم میکند. این قابلیت برای کارشناسان برق، طراحان سیستم زمین و تکنسینهای اجرای ارتینگ مفید است و میتواند برای بررسی شرایط زمین قبل از اجرای سیستم ارت مورد استفاده قرار گیرد. محدوده اعلامشده برای این عملکرد 0.02 تا 1000 کیلو اهم متر است. :contentReference[oaicite:6]{index=6}
حافظه و انتقال اطلاعات در MS2308
برای پروژههایی که نیاز به ثبت نتایج متعدد دارند، وجود حافظه داخلی و رابط ارتباطی اهمیت زیادی دارد. MS2308 قابلیت ذخیرهسازی 100 گروه اندازهگیری را دارد و به رابط USB 2.0 مجهز شده است. بنابراین میتوان دادههای ثبتشده را برای مستندسازی، بررسی نتایج و تهیه گزارش به رایانه منتقل کرد. :contentReference[oaicite:7]{index=7}
مشخصات فنی ارت سنج تخصصی چهار ترمینال MASTECH MS2308
نوع دستگاه
ارت تستر پیشرفته / تستر مقاومت زمین
مقاومت زمین
0.02Ω تا 300kΩ
دقت پایه
±(5%+10) در حالتهای اصلی اندازهگیری مقاومت زمین
روشهای اندازهگیری
2 Pole، 3 Pole، 4 Pole و روشهای کلمپی
مقاومت ویژه خاک
0.02 تا 1000 kΩ·m
ولتاژ اندازهگیری
AC 20V / 48V و DC 20V
ولتاژ مزاحم
1 تا 50V AC/DC
نمایشگر
نمایشگر دیجیتال/آنالوگ با 9999 شمارش و بارگراف
حافظه داخلی
100 گروه داده
تغذیه
6 عدد باتری 1.5V یا باتری Ni-MH قابل شارژ 7.2V
ابعاد
284 × 230 × 125 میلیمتر
گواهینامهها
CE / ETL / RoHS
جدول مشخصات فنی ارت سنج MASTECH MS2308
| برند |
MASTECH مستک |
|---|
| مدل |
MS2308 |
|---|
| مقاومت زمین |
0.02Ω تا 300kΩ |
|---|
| رزولوشن |
0.001Ω |
|---|
| روش اندازهگیری |
2 Pole، 3 Pole، 4 Pole و روشهای کلمپی |
|---|
| مقاومت ویژه خاک |
0.02 تا 1000 kΩ·m |
|---|
| ولتاژ تست |
AC 20V / 48V و DC 20V |
|---|
| حافظه |
100 گروه داده |
|---|
| رابط |
USB 2.0 |
|---|
| نمایشگر |
دیجیتال/آنالوگ، 9999 شمارش، بارگراف و نور پسزمینه |
|---|
| تغذیه |
6×1.5V یا باتری Ni-MH، 7.2V |
|---|
| ابعاد |
284 × 230 × 125 میلیمتر |
|---|
| وزن |
2.5 کیلوگرم |
|---|
| گواهینامهها |
CE / ETL / RoHS |
|---|
لوازم جانبی ارت تستر MS2308
- سیمهای تست
- گیره سوسماری
- میله کمکی ارت
- کابل برق
- ترانس جریان
- کابل کلمپ جریان
- کابل رابط USB
- کیف حمل
- باتری و دفترچه راهنما
طبق اطلاعات منتشرشده برای این مدل، برخی اقلام مانند باتری Ni-MH قابل شارژ، شارژر و نرمافزار ممکن است بسته به پکیج عرضهشده بهصورت اختیاری ارائه شوند؛ بنابراین هنگام خرید، محتویات بسته را با فروشنده بررسی کنید. :contentReference[oaicite:8]{index=8}
تفاوت ارت سنج چهار سیمه MS2308 با ارت تسترهای معمولی
ارت تسترهای ساده معمولاً برای اندازهگیریهای پایه مقاومت زمین طراحی شدهاند، اما MASTECH MS2308 یک دستگاه پیشرفتهتر است که علاوه بر روشهای دو و سه سیمه، از اندازهگیری چهار سیمه، مقاومت ویژه خاک، روشهای کلمپی، اندازهگیری پارامترهای تداخل، ثبت داده و انتقال اطلاعات از طریق USB پشتیبانی میکند. به همین دلیل این مدل برای کاربرانی که به یک ارت سنج حرفهای و چندمنظوره نیاز دارند، گزینه کاملتری محسوب میشود. :contentReference[oaicite:9]{index=9}
سوالات متداول درباره ارت سنج MASTECH MS2308
ارت سنج MASTECH MS2308 چه چیزی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت زمین، مقاومت ویژه خاک و برخی پارامترهای مرتبط با ولتاژ، جریان و فرکانس تداخل طراحی شده است. :contentReference[oaicite:10]{index=10}
آیا MS2308 قابلیت اندازهگیری چهار سیمه دارد؟
بله. MS2308 از روش سه سیمه و چهار سیمه برای تست مقاومت زمین پشتیبانی میکند و روش چهار سیمه برای اندازهگیری مقاومت ویژه خاک نیز کاربرد دارد. :contentReference[oaicite:11]{index=11}
حداکثر محدوده اندازهگیری مقاومت زمین MS2308 چقدر است؟
محدوده اعلامشده برای اندازهگیری مقاومت زمین در روشهای اصلی دستگاه از 0.02 اهم تا 300 کیلو اهم است. :contentReference[oaicite:12]{index=12}
رزولوشن ارت تستر MS2308 چقدر است؟
رزولوشن اعلامشده برای اندازهگیری مقاومت 0.001 اهم است. البته دقت نهایی به حالت اندازهگیری و شرایط تست بستگی دارد. :contentReference[oaicite:13]{index=13}
آیا MS2308 مقاومت ویژه خاک را اندازهگیری میکند؟
بله. این مدل دارای عملکرد اندازهگیری مقاومت ویژه خاک با روش چهار سیمه است و محدوده آن در مشخصات فنی تا 1000 کیلو اهم متر اعلام شده است. :contentReference[oaicite:14]{index=14}
آیا اطلاعات اندازهگیری در حافظه دستگاه ذخیره میشود؟
بله. دستگاه قابلیت ذخیرهسازی حداکثر 100 گروه داده اندازهگیری را دارد. :contentReference[oaicite:15]{index=15}
آیا امکان انتقال اطلاعات MS2308 به کامپیوتر وجود دارد؟
بله. این ارت تستر به رابط USB 2.0 مجهز است و امکان انتقال دادههای ذخیرهشده به رایانه را فراهم میکند. :contentReference[oaicite:16]{index=16}
ارت تستر MS2308 برای چه کاربرانی مناسب است؟
این مدل برای تکنسینها و کارشناسان برق، پیمانکاران سیستم ارتینگ، متخصصان نگهداری و تعمیرات، پروژههای صنعتی، مخابراتی و تأسیسات الکتریکی که به اندازهگیریهای چندروشی و ثبت نتایج نیاز دارند، مناسب است.
آیا MS2308 برای اندازهگیری سیستم ارت ترانسفورماتور و تجهیزات مخابراتی مناسب است؟
بله. کاربرد این مدل در تست مقاومت زمین ترانسفورماتورها، سیستمهای حفاظت در برابر صاعقه، دکلهای برق و تجهیزات مخابراتی در مشخصات و مستندات محصول ذکر شده است. :contentReference[oaicite:17]{index=17}
جمعبندی و خرید ارت سنج MASTECH MS2308
ارت سنج تخصصی چهار ترمینال MASTECH MS2308 یک راهکار حرفهای برای اندازهگیری و بررسی سیستمهای اتصال زمین است. پشتیبانی از روشهای دو، سه و چهار سیمه، روشهای کلمپی، اندازهگیری مقاومت ویژه خاک، محدوده وسیع 0.02Ω تا 300kΩ، رزولوشن 0.001Ω، حافظه 100 گروه، نمایشگر 9999 شمارشی، هشدار حد مجاز و رابط USB باعث شده این مدل برای کاربردهای تخصصی و پروژههای حرفهای گزینهای کاربردی باشد. :contentReference[oaicite:18]{index=18}
برای بررسی قیمت ارت سنج MS2308، موجودی، شرایط گارانتی، محتویات بسته و دریافت مشاوره پیش از خرید، مشخصات فنی موردنیاز پروژه خود را با کارشناسان فروش کالیبکس مطرح کنید تا مناسبترین گزینه بر اساس نوع سیستم ارت و روش اندازهگیری موردنیاز انتخاب شود.
