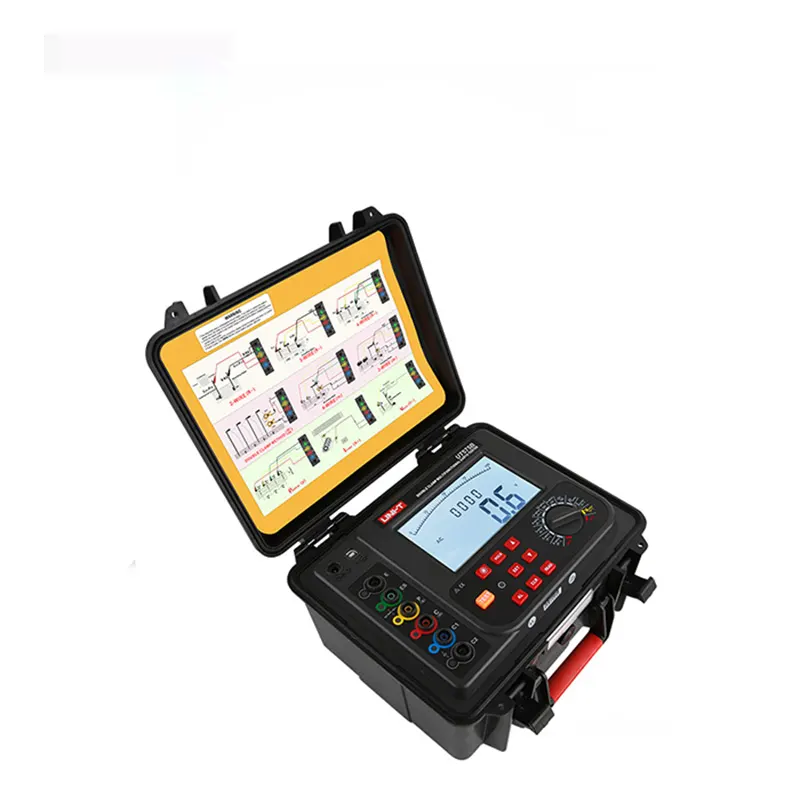

معرفی ارت سنج چندمنظوره یونیتی UNI-T UT575B
ارت سنج چندمنظوره یونیتی UNI-T UT575B یک تستر حرفهای برای اندازهگیری مقاومت سیستم زمین، مقاومت خاک، ولتاژ زمین و جریان زمین است که برای استفاده در پروژههای برق صنعتی، نیروگاهها، تأسیسات الکتریکی، سیستمهای مخابراتی و پروژههای ساختمانی طراحی شده است. این دستگاه با پشتیبانی از روشهای اندازهگیری ۲ سیمه، ۳ سیمه، ۴ سیمه، روش انتخابی و روش دو کلمپی، انعطافپذیری بالایی برای بررسی سیستمهای ارت در شرایط مختلف فراهم میکند.
یکی از مهمترین مزایای UNI-T UT575B امکان اندازهگیری مقاومت زمین بدون نیاز به جداسازی کامل هادی ارت در روش دو کلمپی است. در این روش، دستگاه با استفاده از دو کلمپ برای ایجاد و اندازهگیری مسیر جریان آزمون، امکان بررسی مقاومت حلقه زمین را فراهم میکند. این قابلیت در بسیاری از سیستمهای ارت متصل و تأسیسات صنعتی که قطع کردن هادی زمین دشوار یا نامطلوب است، کاربرد ویژهای دارد. طبق مشخصات رسمی UNI-T، محدوده اندازهگیری مقاومت زمین در روش دو کلمپی از 0.01Ω تا 100Ω است. :contentReference[oaicite:0]{index=0}
اندازهگیری مقاومت زمین با روشهای ۲، ۳ و ۴ سیمه
برای اندازهگیری دقیق مقاومت الکترود زمین، انتخاب روش آزمون مناسب اهمیت زیادی دارد. ارت تستر UNI-T UT575B از روشهای ۲ سیمه، ۳ سیمه و ۴ سیمه پشتیبانی میکند و در روش ۲/۳/۴ سیمه محدوده اندازهگیری مقاومت زمین تا 300.00kΩ است. همچنین روش انتخابی (Selective) تا 3000Ω و روش دو کلمپی تا 100Ω را پوشش میدهد. این تنوع روشهای تست باعث میشود UT575B برای اندازهگیری سیستمهای ارت در پروژههای کوچک تا تأسیسات گسترده مناسب باشد. :contentReference[oaicite:1]{index=1}
اندازهگیری مقاومت ویژه خاک تا 9000kΩm
یکی دیگر از قابلیتهای مهم این دستگاه، اندازهگیری مقاومت ویژه خاک است. مقاومت ویژه خاک یکی از پارامترهای مهم در طراحی سیستم ارت و انتخاب محل و نوع الکترود زمین محسوب میشود. UNI-T UT575B میتواند مقاومت ویژه خاک را در محدوده 0.00Ωm تا 9000kΩm با رزولوشن 0.01Ωm اندازهگیری کند؛ بنابراین برای بررسی شرایط خاک و ارزیابی اولیه مناسب بودن آن برای اجرای سیستم زمین کاربرد دارد. :contentReference[oaicite:2]{index=2}
کلمپ بزرگ 70 میلیمتری برای کاربردهای صنعتی
UT575B به کلمپ با دهانه فک حداکثر 70 میلیمتر مجهز شده است. این دهانه بزرگ امکان کار با هادیها، کابلها و مسیرهای ارت با ابعاد بیشتر را فراهم میکند و استفاده از دستگاه را در پروژههای صنعتی و تأسیسات الکتریکی بزرگ آسانتر میسازد. طراحی کلمپی همچنین باعث میشود در کاربردهای سازگار با روش دو کلمپی، اندازهگیری بدون باز کردن مدار زمین انجام شود. :contentReference[oaicite:3]{index=3}
فناوری ضد تداخل و انتخاب فرکانس آزمون
در محیطهای صنعتی، وجود تجهیزات الکتریکی، کابلهای قدرت و منابع نویز میتواند بر اندازهگیریهای مربوط به سیستم زمین تأثیر بگذارد. ارت سنج UNI-T UT575B برای مقابله با اثرات تداخل از فرکانسهای آزمون 128Hz، 111Hz، 105Hz و 94Hz استفاده میکند و انتخاب فرکانس میتواند به شرایط آزمون و محیط اندازهگیری کمک کند. مشخصات رسمی دستگاه، این قابلیت را بهعنوان سیستم ضدتداخل با انتخاب خودکار فرکانس (AFC Auto) معرفی میکند. :contentReference[oaicite:4]{index=4}
اندازهگیری ولتاژ و جریان زمین
این مدل علاوه بر تست مقاومت زمین، قابلیت اندازهگیری ولتاژ AC زمین از 0.0 تا 100.0 ولت و جریان AC زمین از 0.00mA تا 600.0A را دارد. رنج ولتاژ و جریان بهصورت خودکار انتخاب میشود و این موضوع کار با دستگاه را برای تکنسینها سادهتر میکند. :contentReference[oaicite:5]{index=5}
ذخیرهسازی اطلاعات و انتقال داده به کامپیوتر
یکی از قابلیتهای کاربردی UNI-T UT575B امکان ذخیرهسازی حداکثر 2000 مجموعه داده است. این ویژگی برای پروژههایی که نیاز به ثبت تعداد زیادی نتیجه اندازهگیری دارند بسیار مفید است. همچنین دستگاه از ارتباط USB و نرمافزار کامپیوتری برای انتقال و تحلیل اطلاعات پشتیبانی میکند. صفحه رسمی محصول نیز وجود قابلیتهای مدیریت داده، USB و بلوتوث را برای این مدل اعلام کرده است. :contentReference[oaicite:6]{index=6}
نمایشگر LCD دارای نور پسزمینه، Data Hold، هشدار صوتی، نمایش وضعیت باتری، نمایش اضافهبازه و خاموشی خودکار از دیگر امکانات این ارت تستر هستند. وجود نور پسزمینه باعث میشود خواندن مقادیر در محیطهای کمنور نیز راحتتر باشد و قابلیت Data Hold امکان ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر را فراهم میکند. :contentReference[oaicite:7]{index=7}
کاربردهای ارت سنج UNI-T UT575B
- اندازهگیری مقاومت سیستمهای ارت و الکترودهای زمین
- تست سیستم زمین در تابلوهای برق و تأسیسات صنعتی
- اندازهگیری مقاومت ویژه خاک برای بررسی شرایط زمین
- اندازهگیری جریان و ولتاژ AC در مسیر زمین
- تست سیستمهای ارت در پروژههای ساختمانی و عمرانی
- بررسی سیستمهای زمین در صنایع برق و نیرو
- استفاده توسط تکنسینهای برق، پیمانکاران تأسیسات و مهندسان تست و راهاندازی
مزایای ارت تستر دو کلمپی UNI-T UT575B
- پشتیبانی از روشهای ۲، ۳ و ۴ سیمه
- پشتیبانی از روش انتخابی و روش دو کلمپی
- اندازهگیری مقاومت زمین تا 300.00kΩ
- اندازهگیری مقاومت زمین با روش دو کلمپی تا 100Ω
- اندازهگیری مقاومت ویژه خاک تا 9000kΩm
- اندازهگیری جریان زمین تا 600.0A AC
- کلمپ با دهانه بزرگ 70 میلیمتر
- فرکانسهای آزمون 128Hz، 111Hz، 105Hz و 94Hz
- ذخیرهسازی تا 2000 مجموعه داده
- اتصال USB و پشتیبانی از نرمافزار PC
- نمایشگر LCD با نور پسزمینه
- Data Hold، هشدار صوتی و خاموشی خودکار
مشخصات فنی ارت سنج UNI-T UT575B
مقاومت زمین؛ روش ۲/۳/۴ سیمه
0.00Ω تا 300.00kΩ
مقاومت زمین؛ روش انتخابی
0.00Ω تا 3000Ω
مقاومت زمین؛ روش دو کلمپی
0.01Ω تا 100Ω
مقاومت ویژه خاک
0.00Ωm تا 9000kΩm
ولتاژ زمین AC
0.0V تا 100.0V
جریان زمین AC
0.00mA تا 600.0A
فرکانس آزمون
128Hz / 111Hz / 105Hz / 94Hz، انتخاب خودکار
جریان اتصال کوتاه آزمون
حداکثر 250mA AC
ولتاژ مدار باز آزمون
حداکثر 40V AC
قطر دهانه کلمپ
حداکثر 70mm
ذخیرهسازی داده
2000 مجموعه
ارتباط با کامپیوتر
USB و نرمافزار PC
نمایشگر
LCD با نور پسزمینه
رنج
خودکار برای ولتاژ و جریان
نکات مهم هنگام استفاده از UNI-T UT575B
برای دستیابی به نتیجه قابل اعتماد، روش اندازهگیری باید متناسب با نوع سیستم ارت و شرایط پروژه انتخاب شود. در روشهای سیمی، اتصال صحیح پرابها و الکترودهای کمکی اهمیت زیادی دارد و در روش دو کلمپی نیز باید از قرارگیری صحیح کلمپها روی مسیر مورد آزمون اطمینان حاصل شود. همچنین پیش از انجام آزمون باید محدودیتهای ایمنی و شرایط کاری سیستم برق بررسی شود. مشخصات فنی و روشهای اندازهگیری این مدل بر اساس اطلاعات رسمی UNI-T تنظیم شدهاند. :contentReference[oaicite:8]{index=8}
سوالات متداول درباره ارت سنج UNI-T UT575B
ارت سنج UNI-T UT575B چه پارامترهایی را اندازهگیری میکند؟
این دستگاه برای اندازهگیری مقاومت زمین، مقاومت ویژه خاک، ولتاژ AC زمین و جریان AC زمین طراحی شده است.
آیا UT575B امکان اندازهگیری مقاومت زمین بدون قطع هادی ارت را دارد؟
بله؛ دستگاه از روش دو کلمپی پشتیبانی میکند و در این روش محدوده اندازهگیری مقاومت زمین تا 100Ω است. البته استفاده صحیح از این روش به ساختار سیستم زمین و وجود مسیر مناسب برای جریان آزمون وابسته است. :contentReference[oaicite:9]{index=9}
حداکثر مقاومت قابل اندازهگیری در روش ۲، ۳ و ۴ سیمه چقدر است؟
در روشهای ۲، ۳ و ۴ سیمه، محدوده اندازهگیری مقاومت زمین تا 300.00kΩ است. :contentReference[oaicite:10]{index=10}
دهانه کلمپ UT575B چند میلیمتر است؟
دهانه کلمپ این ارت تستر حداکثر 70 میلیمتر است که برای بسیاری از کابلها و هادیهای مورد استفاده در تأسیسات صنعتی مناسب است. :contentReference[oaicite:11]{index=11}
آیا UNI-T UT575B مقاومت ویژه خاک را اندازهگیری میکند؟
بله. این مدل مقاومت ویژه خاک را در محدوده 0.00Ωm تا 9000kΩm اندازهگیری میکند و برای بررسی شرایط خاک در فرآیند طراحی و ارزیابی سیستم زمین کاربرد دارد. :contentReference[oaicite:12]{index=12}
آیا امکان ذخیره نتایج اندازهگیری وجود دارد؟
بله. UT575B میتواند تا 2000 مجموعه داده را ذخیره کند و برای انتقال و تحلیل اطلاعات نیز از ارتباط USB و نرمافزار کامپیوتری پشتیبانی میکند. :contentReference[oaicite:13]{index=13}
فرکانس آزمون در ارت سنج UT575B چقدر است؟
فرکانسهای آزمون این مدل شامل 128Hz، 111Hz، 105Hz و 94Hz است و دستگاه از انتخاب خودکار فرکانس برای مقابله بهتر با تداخل استفاده میکند. :contentReference[oaicite:14]{index=14}
ارت سنج UNI-T UT575B برای چه کاربرانی مناسب است؟
این دستگاه برای تکنسینهای برق، مهندسان تأسیسات، پیمانکاران سیستم ارت، متخصصان تست و راهاندازی، پروژههای صنعتی و شرکتهای فعال در زمینه نگهداری و بازرسی سیستمهای زمین گزینهای مناسب است.
جمعبندی
ارت سنج چندمنظوره UNI-T UT575B را میتوان یک ابزار کامل برای بررسی پارامترهای مختلف سیستم زمین دانست. پشتیبانی از روشهای ۲، ۳ و ۴ سیمه، روش انتخابی و دو کلمپی، اندازهگیری مقاومت ویژه خاک، اندازهگیری جریان و ولتاژ زمین، کلمپ 70 میلیمتری، سیستم ضدتداخل، ذخیره 2000 نتیجه و قابلیت انتقال داده به کامپیوتر، این مدل را برای کاربردهای حرفهای و صنعتی به گزینهای کاربردی تبدیل کرده است. برای انتخاب روش آزمون و تفسیر نتایج، همواره باید شرایط واقعی سیستم زمین و الزامات ایمنی پروژه در نظر گرفته شود.
