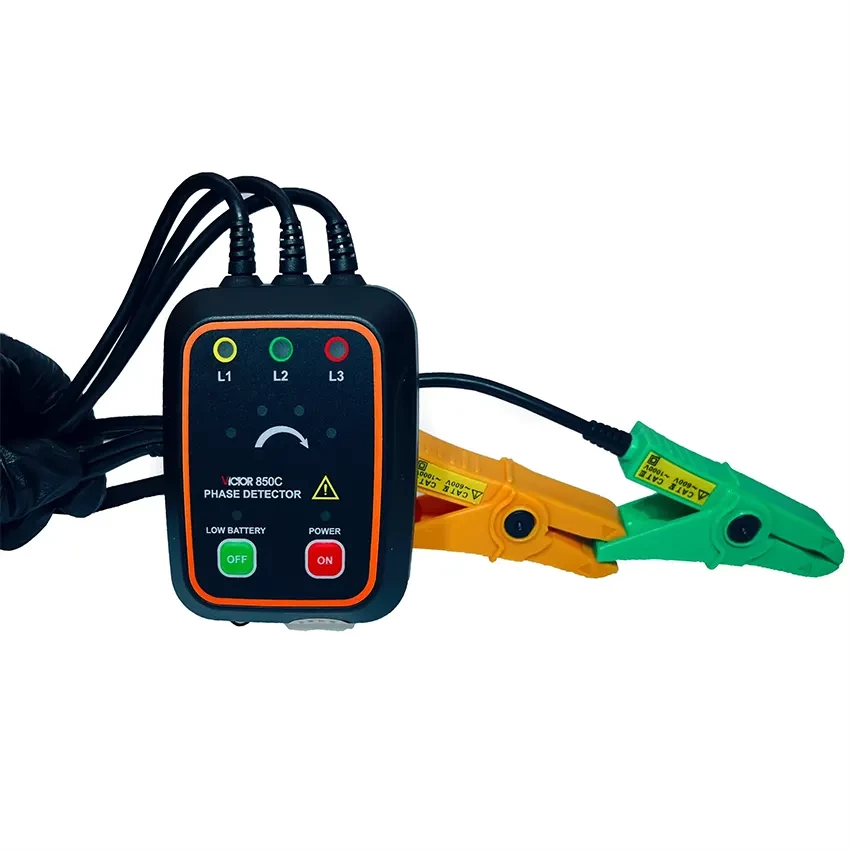

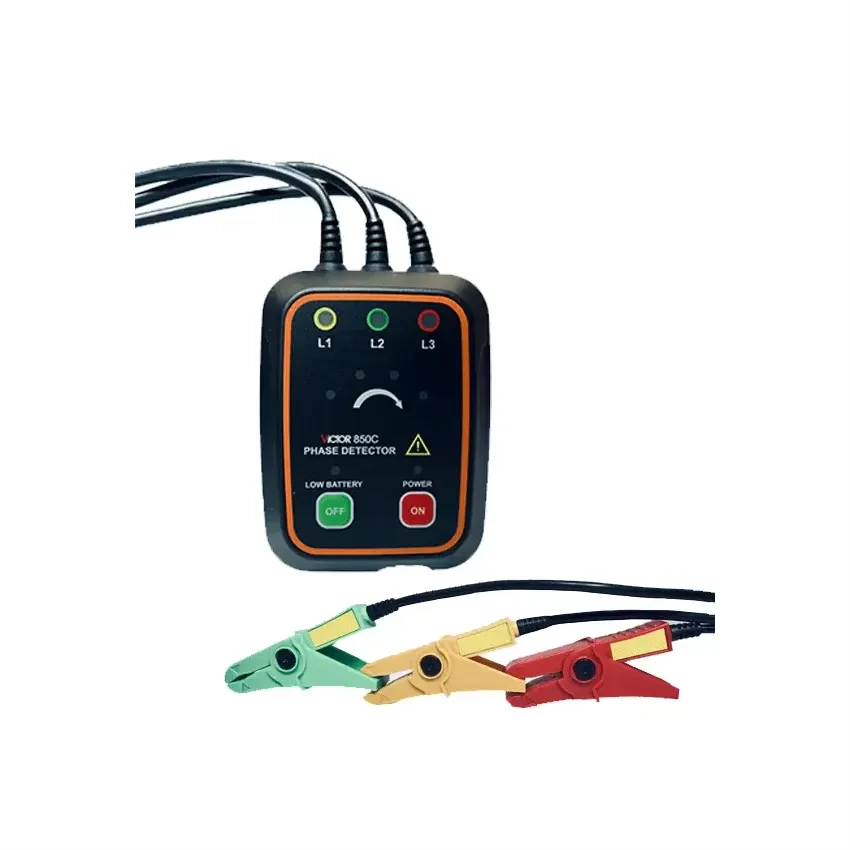

معرفی توالی سنج فاز ویکتور مدل VICTOR VC-850C
توالی سنج فاز ویکتور مدل VICTOR VC-850C یک ابزار دیجیتال و پرتابل برای تشخیص توالی فاز، جهت چرخش فاز و بررسی وضعیت سیستمهای برق سه فاز است. این دستگاه با طراحی کوچک و کاربرد آسان، یکی از تجهیزات کاربردی برای تکنسینهای برق صنعتی، تعمیرکاران موتورهای سه فاز، نصابان تابلو برق و متخصصان نگهداری تجهیزات الکتریکی محسوب میشود.
این توالی یاب فاز VICTOR VC-850C بدون نیاز به روشهای سنتی و زمانبر، امکان بررسی سریع ترتیب فازها را فراهم میکند. دستگاه قادر است در محدوده ولتاژ 70 تا 1000 ولت AC و فرکانس 45 تا 65 هرتز وضعیت فازها را شناسایی کرده و با استفاده از نشانگرهای LED و هشدار صوتی، نتیجه تست را به کاربر اعلام کند.
استفاده از توالی سنج فاز دیجیتال ویکتور VC-850C باعث کاهش خطا هنگام نصب و راهاندازی موتورهای سه فاز، پمپها، کمپرسورها، فنهای صنعتی، درایوها و سایر تجهیزات الکتریکی میشود. تشخیص صحیح ترتیب فاز اهمیت زیادی دارد، زیرا جابجایی اشتباه فازها میتواند باعث تغییر جهت چرخش موتور و ایجاد خسارت به تجهیزات شود.
یکی از مزیتهای مهم این مدل، قابلیت تشخیص توالی فاز بدون نیاز به تماس مستقیم با سیمها است. طراحی ایمن دستگاه امکان شناسایی وضعیت فاز را با سرعت بالا فراهم کرده و آن را به گزینهای مناسب برای محیطهای صنعتی، کارگاهی و تعمیراتی تبدیل کرده است.
توالی سنج فاز VICTOR VC-850C دارای نشانگرهای LED سه فاز برای نمایش وضعیتهای مختلف شامل فاز نرمال، فاز معکوس و کمبود فاز است. همچنین وجود سیستم هشدار صوتی باعث میشود کاربر حتی در محیطهای پر سر و صدا نیز بتواند وضعیت مدار را بررسی کند.
کاربردهای توالی سنج فاز ویکتور مدل VICTOR VC-850C
توالی سنج فاز VICTOR VC-850C برای بررسی و کنترل سیستمهای برق سه فاز طراحی شده است و در بسیاری از صنایع و پروژههای الکتریکی کاربرد دارد. این دستگاه به تکنسینها کمک میکند قبل از راهاندازی تجهیزات، از صحیح بودن ترتیب فازها اطمینان حاصل کنند.
- تشخیص ترتیب صحیح فازهای R، S و T در شبکههای برق سه فاز
- بررسی جهت چرخش موتورهای سه فاز قبل از اتصال نهایی برق
- استفاده در نصب و تعمیر موتورهای صنعتی، پمپها، کمپرسورها و فنها
- کنترل سیمکشی تابلوهای برق صنعتی و سیستمهای قدرت
- مناسب برای برقکاران صنعتی، تکنسینهای تعمیرات و مهندسان تأسیسات
- تشخیص سریع فاز معکوس، قطع فاز یا وجود مشکل در اتصال سه فاز
ویژگیهای توالی سنج فاز VICTOR VC-850C
- تشخیص سریع توالی فاز: دستگاه قادر است جهت چرخش میدان الکتریکی در سیستمهای سه فاز را مشخص کرده و ترتیب صحیح فازها را نمایش دهد.
- نمایش وضعیت فاز با LED: وجود نشانگرهای LED باعث میشود وضعیت فازها شامل حالت نرمال، معکوس و کمبود فاز بهصورت واضح قابل مشاهده باشد.
- هشدار صوتی و نوری: علاوه بر نمایش چراغهای LED، دستگاه با استفاده از بوق هشدار، وضعیت صحیح یا اشتباه بودن توالی فاز را اعلام میکند.
- محدوده ولتاژ گسترده: این توالی سنج فاز قابلیت کار در محدوده ولتاژ AC از 70 تا 1000 ولت را دارد و برای بسیاری از سیستمهای سه فاز صنعتی مناسب است.
- طراحی کوچک و قابل حمل: ابعاد مناسب و وزن کم دستگاه باعث شده حمل و استفاده از آن در محیطهای مختلف کاری بسیار آسان باشد.
- کاربری آسان بدون نیاز به آموزش تخصصی: ساختار ساده دستگاه امکان استفاده سریع توسط کاربران حرفهای و نیمهحرفهای را فراهم میکند.
- ایمنی بالا هنگام تست: طراحی دستگاه به گونهای است که امکان بررسی وضعیت فازها با حداقل ریسک برای کاربر فراهم شود.
مزایای استفاده از توالی سنج فاز VICTOR VC-850C
- جلوگیری از آسیب به موتورهای سه فاز به دلیل اتصال اشتباه فازها
- افزایش سرعت عیبیابی در سیستمهای برق صنعتی
- کاهش خطا در زمان نصب تجهیزات الکتریکی
- مناسب برای استفاده در محیطهای صنعتی، کارگاهی و تعمیراتی
- ترکیب عملکرد ساده، دقت مناسب و قیمت اقتصادی
نحوه عملکرد توالی سنج فاز ویکتور مدل VICTOR VC-850C
عملکرد توالی سنج فاز VICTOR VC-850C بر پایه تشخیص ترتیب قرارگیری فازها در مدارهای سه فاز است. این دستگاه با بررسی سیگنالهای الکتریکی موجود در هر فاز، جهت چرخش میدان دوار را مشخص کرده و نتیجه را از طریق نشانگرهای LED و هشدار صوتی به کاربر اعلام میکند.
در سیستمهای سه فاز، جابجایی حتی دو فاز میتواند باعث تغییر جهت گردش موتور شود. به همین دلیل استفاده از یک فازمتر توالی سنج قبل از راهاندازی تجهیزات، از بروز مشکلاتی مانند چرخش معکوس موتور، خرابی پمپها، آسیب مکانیکی و توقف خطوط تولید جلوگیری میکند.
برای استفاده از دستگاه کافی است پرابها یا ورودیهای تست به سه خط فاز متصل شوند. پس از اتصال صحیح، نشانگرهای دستگاه وضعیت توالی فاز را مشخص کرده و کاربر میتواند از درست بودن جهت چرخش سیستم اطمینان حاصل کند.
نحوه تشخیص وضعیت فاز در VICTOR VC-850C
- در صورت صحیح بودن ترتیب فازها، چراغهای LED مطابق جهت استاندارد روشن شده و دستگاه وضعیت فاز مثبت را نمایش میدهد.
- در صورت جابجایی فازها، ترتیب نمایش LED تغییر کرده و دستگاه فاز معکوس را مشخص میکند.
- روشن شدن نشانگرهای L1، L2 و L3 نشاندهنده وجود ولتاژ در خطوط سه فاز است.
- خاموش بودن نشانگرها میتواند نشاندهنده قطع بودن مدار، نبود ولتاژ یا مشکل در اتصال باشد.
- هشدار صوتی دستگاه وضعیت توالی فاز مثبت یا منفی را به کاربر اطلاع میدهد.
چرا توالی سنج فاز VICTOR VC-850C را انتخاب کنیم؟
اگر به دنبال یک ابزار مطمئن برای تشخیص توالی فاز، تست RST، بررسی جهت گردش موتور و کنترل اتصالات سه فاز هستید، مدل VICTOR VC-850C انتخابی کاربردی و اقتصادی محسوب میشود.
این دستگاه با ترکیب طراحی قابل حمل، نمایشگرهای LED، هشدار صوتی و محدوده اندازهگیری مناسب، نیاز بسیاری از تکنسینهای برق صنعتی را پوشش میدهد. برخلاف روشهای سنتی تشخیص فاز، استفاده از این ابزار باعث افزایش سرعت کار و کاهش احتمال خطای انسانی میشود.
توالی سنج فاز ویکتور VC-850C برای افرادی که در زمینه نصب تابلو برق، تعمیر موتورهای سه فاز، نگهداری تجهیزات صنعتی و راهاندازی ماشینآلات فعالیت دارند، یک ابزار ضروری و کاربردی است.
نکات مهم هنگام استفاده از توالی سنج فاز
- قبل از اتصال دستگاه، از سالم بودن کابلها و پرابهای تست اطمینان حاصل کنید.
- از استفاده دستگاه خارج از محدوده ولتاژ مجاز آن خودداری کنید.
- در محیطهای مرطوب یا دارای خطر برقگرفتگی، اصول ایمنی کار با تجهیزات برق رعایت شود.
- پس از پایان کار، دستگاه را در محل خشک و مناسب نگهداری کنید تا عمر مفید آن افزایش یابد.
مشخصات فنی توالی سنج فاز ویکتور مدل VICTOR VC-850C
نوع دستگاه
توالی سنج فاز سه فاز / Phase Rotation Tester
روش اندازه گیری
غیر تماسی (Non Contact)
محدوده ولتاژ کاری
AC 70 تا 1000 ولت
محدوده فرکانس
45Hz تا 65Hz
قابلیت تشخیص
توالی فاز مثبت، فاز معکوس، کمبود فاز، تشخیص سیم برقدار
نمایش وضعیت
نشانگر LED چهار مرحلهای + هشدار صوتی
قطر کابل قابل تشخیص
1.6mm تا 16mm
حداکثر ولتاژ نامی
AC 1000V
منبع تغذیه
باتری 3V DC (دو عدد باتری AA/LR6)
زمان کارکرد باتری
حدود 70 ساعت کار مداوم
خاموشی خودکار
پس از حدود 5 دقیقه عدم استفاده
ابعاد دستگاه
70 × 75 × 30 میلیمتر
وزن دستگاه
حدود 200 گرم همراه با باتری
دمای کاری
10- تا 55+ درجه سانتیگراد
رطوبت کاری
کمتر از 80 درصد RH
جدول مشخصات فنی توالی سنج فاز VICTOR VC-850C
| مشخصه | مقدار |
|---|
| مدل |
VICTOR VC-850C |
| نوع تست |
تشخیص توالی فاز سه فاز |
| ولتاژ قابل اندازه گیری |
AC 70V تا 1000V |
| فرکانس کاری |
45Hz تا 65Hz |
| روش تست |
حسگر غیر تماسی |
| نمایش فاز مثبت |
چشمک زدن LED ها در جهت عقربه ساعت |
| نمایش فاز معکوس |
چشمک زدن LED ها خلاف جهت عقربه ساعت |
| تشخیص ولتاژ خط |
روشن شدن نشانگرهای L1، L2 و L3 |
| هشدار صوتی فاز مثبت |
بوق متناوب |
| هشدار صوتی فاز منفی |
بوق ممتد |
| خاموشی خودکار |
5 دقیقه پس از عدم استفاده |
| استاندارد ایمنی |
طراحی شده برای کاربردهای برق صنعتی |
خرید توالی سنج فاز ویکتور VICTOR VC-850C
برای خرید توالی سنج فاز VICTOR VC-850C انتخاب یک تأمینکننده معتبر اهمیت زیادی دارد. این دستگاه به دلیل کیفیت ساخت مناسب، عملکرد سریع و قابلیت تشخیص ایمن توالی فاز، یکی از ابزارهای پرکاربرد در حوزه برق صنعتی محسوب میشود.
شرکت کالیبکس ارائهدهنده تجهیزات اندازهگیری برق و ابزارهای تست صنعتی، این محصول را با تضمین اصالت کالا، مشاوره تخصصی قبل از خرید و خدمات مناسب عرضه میکند.
سوالات متداول درباره توالی سنج فاز ویکتور مدل VICTOR VC-850C
1- توالی سنج فاز VICTOR VC-850C چه کاری انجام میدهد؟
توالی سنج فاز VICTOR VC-850C برای تشخیص ترتیب فازها در سیستمهای برق سه فاز استفاده میشود. این دستگاه مشخص میکند که اتصال فازها صحیح است یا فازها جابجا شدهاند و همچنین جهت چرخش موتورهای سه فاز را بررسی میکند.
2- آیا VICTOR VC-850C قابلیت تشخیص فاز معکوس را دارد؟
بله، این دستگاه قابلیت تشخیص فاز معکوس را دارد. در صورت اشتباه بودن ترتیب اتصال فازها، نشانگرهای LED تغییر وضعیت داده و هشدار لازم به کاربر نمایش داده میشود.
3- محدوده ولتاژ قابل اندازهگیری این توالی سنج فاز چقدر است؟
توالی سنج فاز ویکتور VC-850C برای سیستمهای AC با محدوده ولتاژ 70 تا 1000 ولت طراحی شده است و برای بسیاری از کاربردهای برق صنعتی مناسب میباشد.
4- آیا برای استفاده از VICTOR VC-850C نیاز به قطع برق وجود دارد؟
خیر، این دستگاه برای بررسی سیستمهای سه فاز در شرایط کاری طراحی شده است و کاربر میتواند وضعیت توالی فاز را بدون نیاز به خاموش کردن تجهیزات بررسی کند؛ البته رعایت کامل نکات ایمنی هنگام کار با برق الزامی است.
5- این دستگاه در چه مکانهایی کاربرد دارد؟
توالی سنج فاز VICTOR VC-850C در تابلوهای برق صنعتی، کارخانهها، کارگاهها، موتورخانهها، خطوط تولید، سیستمهای پمپ، کمپرسورها، آسانسورها و تجهیزات سه فاز کاربرد دارد.
6- تفاوت توالی سنج فاز با فازمتر معمولی چیست؟
فازمتر معمولی فقط وجود یا عدم وجود ولتاژ را بررسی میکند، اما توالی سنج فاز علاوه بر تشخیص وجود ولتاژ، ترتیب قرارگیری فازها و جهت گردش میدان سه فاز را نیز مشخص میکند.
7- آیا VICTOR VC-850C برای تست موتورهای سه فاز مناسب است؟
بله، یکی از کاربردهای اصلی این دستگاه بررسی جهت چرخش موتورهای سه فاز قبل از راهاندازی است. با استفاده از این ابزار میتوان از اتصال صحیح فازها و عملکرد درست موتور اطمینان حاصل کرد.
8- وضعیت فازها چگونه روی دستگاه نمایش داده میشود؟
وضعیت فازها توسط چراغهای LED نمایش داده میشود. در حالت صحیح، چراغها جهت چرخش استاندارد را نشان میدهند و در حالت معکوس، ترتیب نمایش تغییر میکند. همچنین هشدار صوتی نیز وضعیت فاز را اعلام میکند.
9- آیا استفاده از VICTOR VC-850C نیاز به تخصص بالا دارد؟
خیر، طراحی این دستگاه ساده و کاربرپسند است و تکنسینهای برق با آشنایی اولیه با سیستمهای سه فاز میتوانند از آن استفاده کنند.
10- چرا خرید توالی سنج فاز VICTOR VC-850C پیشنهاد میشود؟
این مدل به دلیل طراحی کوچک و قابل حمل، محدوده ولتاژ گسترده، تشخیص سریع توالی فاز، نمایش LED، هشدار صوتی و قیمت اقتصادی، گزینهای مناسب برای برقکاران صنعتی و متخصصان تعمیر و نگهداری تجهیزات سه فاز است.
جمعبندی توالی سنج فاز VICTOR VC-850C
توالی سنج فاز ویکتور VICTOR VC-850C یک ابزار کاربردی برای تشخیص ترتیب فاز، بررسی جهت چرخش موتور و کنترل سیستمهای برق سه فاز است. این دستگاه با قابلیت تشخیص فاز مثبت و منفی، نمایش LED، هشدار صوتی و محدوده عملکرد مناسب، نیازهای بسیاری از کاربران حرفهای در حوزه برق صنعتی را برطرف میکند.
اگر به دنبال یک توالی یاب فاز دیجیتال، فازمتر سه فاز، RST متر یا تستر جهت چرخش موتور با کاربری آسان و عملکرد مطمئن هستید، مدل VICTOR VC-850C میتواند انتخابی مناسب برای بررسی سریع و ایمن مدارهای سه فاز باشد.
