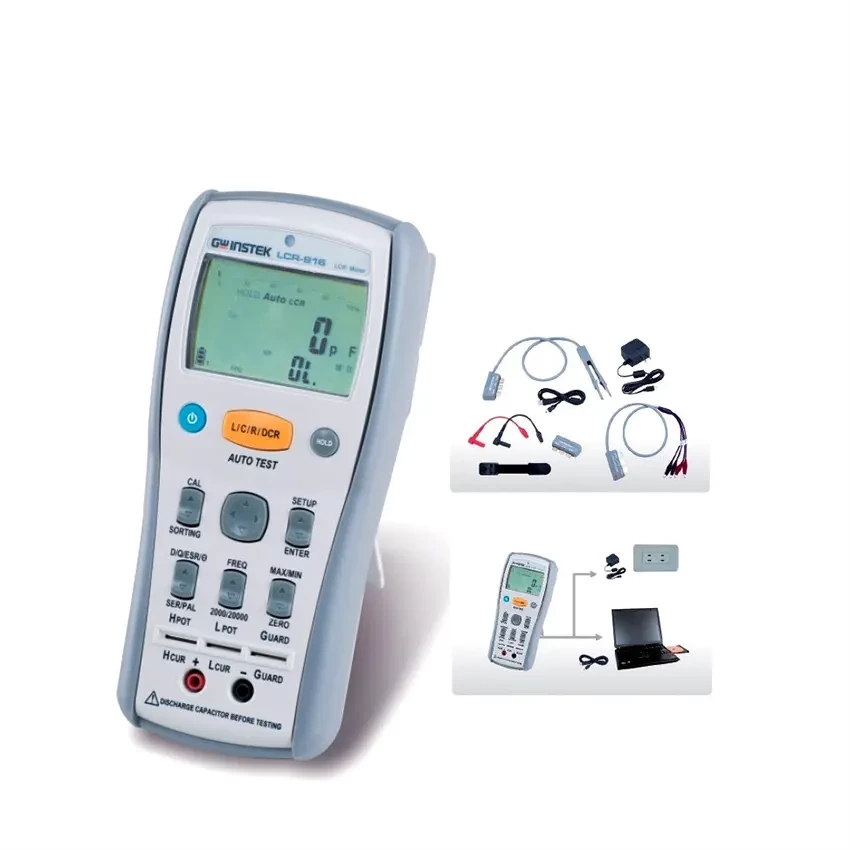

معرفی LCR متر دیجیتال گودویل GW INSTEK LCR-916
LCR متر دیجیتال GW INSTEK LCR-916 یک دستگاه حرفهای و دقیق برای اندازهگیری پارامترهای اصلی قطعات الکترونیکی شامل مقاومت (R)، ظرفیت خازنی (C) و اندوکتانس (L) است. این LCR متر دستی از سری LCR-900 شرکت گودویل GW INSTEK بوده و برای استفاده در آزمایشگاههای الکترونیک، تعمیر و عیبیابی بردهای الکترونیکی، کنترل کیفیت قطعات، طراحی مدار و بررسی تخصصی قطعات پسیو طراحی شده است.
یکی از مهمترین ویژگیهای GW INSTEK LCR-916 پشتیبانی از پنج فرکانس تست 100Hz، 120Hz، 1kHz، 10kHz و 100kHz است. فرکانس 100kHz در میان مدلهای سری LCR-900 بهطور اختصاصی در LCR-916 ارائه شده و امکان بررسی دقیقتر رفتار قطعات در فرکانسهای بالاتر را فراهم میکند. دقت پایه اندازهگیری این دستگاه در بهترین شرایط تا ±(0.2% از مقدار خواندهشده + 2 رقم) میرسد.
LCR-916 علاوه بر اندازهگیری R، L و C، پارامترهای مهمی مانند ضریب کیفیت Q، ضریب اتلاف D، مقاومت سری معادل ESR، مقاومت DC و زاویه فاز را نیز اندازهگیری و نمایش میدهد. همچنین امکان انتخاب مدار معادل سری یا موازی، قابلیت Auto LCR برای شناسایی خودکار پارامتر، Auto Range، Data Hold، Min/Max، Zero و Sorting از امکانات کاربردی این دستگاه هستند.
ویژگیهای LCR متر GW INSTEK LCR-916
- اندازهگیری دقیق مقاومت، ظرفیت خازنی و اندوکتانس
- پشتیبانی از فرکانسهای تست 100Hz، 120Hz، 1kHz، 10kHz و 100kHz
- فرکانس تست 100kHz اختصاصی مدل LCR-916 در سری LCR-900
- دقت پایه تا ±(0.2%rdg + 2 digits)
- محدوده اندازهگیری مقاومت از 20Ω تا 200MΩ
- محدوده اندازهگیری ظرفیت از 20pF تا 20mF
- محدوده اندازهگیری اندوکتانس از 20µH تا 20kH
- اندازهگیری مقاومت DC از 200Ω تا 200MΩ
- اندازهگیری پارامترهای Q، D، ESR و زاویه فاز
- دارای نمایشگر اصلی با قابلیت نمایش 20000 و 2000 شمارش
- دارای نمایشگر ثانویه 2000 شمارش
- قابلیت اندازهگیری به روش 2 سیمه و 5 سیمه
- تشخیص خودکار پارامتر L، C یا R
- قابلیت انتخاب مدار معادل سری و موازی
- مجهز به Auto Range
- مجهز به Data Hold
- دارای عملکرد Min/Max
- دارای قابلیت Zero برای حذف خطای ناشی از مسیر اندازهگیری
- مجهز به قابلیت Sorting برای دستهبندی قطعات
- امکان اتصال به کامپیوتر از طریق USB
- قابلیت ثبت و انتقال اطلاعات اندازهگیری به کامپیوتر
- دارای پراب تست قطعات SMD
- خاموشی خودکار
- مجهز به نشانگر ضعیف شدن باتری
- قابل استفاده با باتری و تغذیه USB یا آداپتور
مشخصات فنی LCR متر GW INSTEK LCR-916
| مشخصه | مشخصات |
|---|
| برند |
GW INSTEK |
| مدل |
LCR-916 |
| نوع دستگاه |
LCR متر دیجیتال دستی |
| پارامترهای اصلی |
L، C، R |
| پارامترهای قابل اندازهگیری |
L، C، R، DCR، Q، D، ESR، زاویه فاز |
| فرکانس تست |
100Hz، 120Hz، 1kHz، 10kHz، 100kHz |
| محدوده اندازهگیری اندوکتانس |
20µH تا 20kH |
| دقت پایه اندوکتانس |
±(0.2%rdg + 2 digits) |
| محدوده اندازهگیری ظرفیت |
20pF تا 20mF |
| دقت پایه ظرفیت |
±(0.2%rdg + 2 digits) |
| محدوده اندازهگیری مقاومت |
20Ω تا 200MΩ |
| دقت پایه مقاومت |
±(0.2%rdg + 2 digits) |
| محدوده مقاومت DC |
200Ω تا 200MΩ |
| محدوده ضریب کیفیت Q |
0.000 تا 999 |
| محدوده ضریب اتلاف D |
0.000 تا 999 |
| محدوده زاویه فاز |
90- تا 90+ درجه |
| مدار معادل |
سری و موازی |
| روش اندازهگیری |
2 سیمه و 5 سیمه |
| نمایشگر اصلی |
20000 / 2000 Counts |
| نمایشگر ثانویه |
2000 Counts |
| حداقل تفکیکپذیری اندوکتانس |
0.001µH در رنج 20.000µH |
| حداکثر ولتاژ ورودی |
30V DC یا 30V AC RMS |
| زمان اندازهگیری |
حدود 1 تا 6 ثانیه، بسته به پارامتر و شرایط اندازهگیری |
| اتصال به کامپیوتر |
USB |
| نرمافزار کامپیوتری |
دارد |
| تغذیه |
4 عدد باتری AA |
| تغذیه خارجی |
5V DC از طریق USB یا آداپتور |
| عمر تقریبی باتری |
حدود 80 ساعت |
| خاموشی خودکار |
10 دقیقه |
| ابعاد |
95 × 207 × 52 میلیمتر |
| وزن |
حدود 630 گرم با باتری |
| استاندارد ایمنی |
EN 61010-1 / IEC 61010-1 |
| استاندارد EMC |
EN 61326-1 |
مشخصات فنی فوق بر اساس اطلاعات رسمی شرکت GW INSTEK و دفترچه راهنمای LCR-916 تنظیم شده است. محدوده و دقت واقعی اندازهگیری بسته به پارامتر، فرکانس تست، رنج انتخابی و شرایط محیطی میتواند متفاوت باشد.
اندازهگیری مقاومت، خازن و سلف با LCR-916
LCR-916 برای اندازهگیری سه پارامتر اصلی قطعات پسیو یعنی مقاومت، ظرفیت خازنی و اندوکتانس طراحی شده است. محدوده اندازهگیری مقاومت این دستگاه از 20 اهم تا 200 مگااهم، محدوده ظرفیت خازنی از 20 پیکوفاراد تا 20 میلیفاراد و محدوده اندوکتانس از 20 میکروهانری تا 20 کیلوهانری است. این گستره اندازهگیری باعث میشود دستگاه برای تست طیف وسیعی از مقاومتها، خازنها و سلفهای مورد استفاده در مدارهای الکترونیکی مناسب باشد.
فرکانس تست 100kHz
یکی از نقاط قوت اصلی LCR متر GW INSTEK LCR-916 امکان انتخاب فرکانس تست تا 100kHz است. کاربر میتواند بسته به نوع قطعه و کاربرد موردنظر، فرکانس 100Hz، 120Hz، 1kHz، 10kHz یا 100kHz را انتخاب کند. فرکانسهای مختلف تست امکان بررسی رفتار قطعات در شرایط متفاوت را فراهم میکنند و در آزمایشگاههای الکترونیک و طراحی مدار اهمیت زیادی دارند. طبق مستندات رسمی، فرکانس 100kHz در سری LCR-900 مختص مدل LCR-916 است.
اندازهگیری Q، D، ESR و زاویه فاز
LCR-916 فراتر از یک LCR متر معمولی عمل میکند و امکان بررسی پارامترهای ثانویه مهم قطعات را نیز دارد. ضریب کیفیت Q، ضریب اتلاف D، ESR و زاویه فاز از جمله اطلاعاتی هستند که برای تحلیل دقیقتر عملکرد قطعات مورد استفاده قرار میگیرند. محدوده Q و D در این دستگاه از 0.000 تا 999 و محدوده زاویه فاز از 90- تا 90+ درجه است.
اندازهگیری 2 سیمه و 5 سیمه
یکی از قابلیتهای مهم GW INSTEK LCR-916 پشتیبانی از اندازهگیری 2 سیمه و 5 سیمه است. استفاده از روش 5 سیمه و پرابهای مناسب میتواند در اندازهگیریهای دقیقتر، اثر کابل و مسیر اندازهگیری را بهتر کنترل کند. پراب SMD همراه دستگاه نیز برای تست قطعات نصب سطحی کاربرد دارد.
پراب SMD برای تست قطعات نصب سطحی
همراه LCR-916 یک پراب تست SMD ارائه میشود که برای اتصال سریع و راحت به قطعات نصب سطحی روی برد طراحی شده است. این ویژگی برای تعمیرکاران، مهندسان الکترونیک و آزمایشگاههایی که با قطعات SMD سروکار دارند بسیار کاربردی است. شرکت GW INSTEK پراب SMD را بهعنوان یکی از تجهیزات استاندارد همراه LCR-916 معرفی کرده است.
نمایشگر دوگانه LCR-916
این دستگاه دارای نمایشگر اصلی و نمایشگر ثانویه است. نمایشگر اصلی امکان نمایش 20000 یا 2000 شمارش را دارد و نمایشگر ثانویه نیز 2000 شمارش را نمایش میدهد. وجود نمایشگر دوگانه باعث میشود کاربر بتواند پارامتر اصلی و پارامتر ثانویه را همزمان مشاهده کرده و تحلیل دقیقتری از وضعیت قطعه داشته باشد.
قابلیت Auto LCR و Auto Range
قابلیت Auto LCR امکان شناسایی خودکار پارامتر اصلی قطعه را فراهم میکند و دستگاه میتواند نوع پارامتر مورد اندازهگیری یعنی L، C یا R را تشخیص دهد. قابلیت Auto Range نیز انتخاب رنج مناسب اندازهگیری را بهصورت خودکار انجام میدهد و باعث سادهتر و سریعتر شدن فرآیند تست میشود.
قابلیت اتصال به کامپیوتر و ثبت دادهها
GW INSTEK LCR-916 از طریق رابط USB به کامپیوتر متصل میشود. اطلاعات اندازهگیریشده را میتوان با استفاده از نرمافزار اختصاصی دستگاه به کامپیوتر منتقل و ثبت کرد. این قابلیت برای مستندسازی نتایج آزمایش، کنترل کیفیت، بررسی روند اندازهگیریها و استفادههای آزمایشگاهی بسیار مفید است. همچنین USB میتواند برای تأمین برق دستگاه نیز مورد استفاده قرار گیرد.
قابلیت Min/Max، Data Hold و Zero
وجود قابلیتهای Data Hold، Min/Max و Zero استفاده از LCR-916 را در شرایط مختلف سادهتر میکند. Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده، Min/Max برای بررسی مقادیر حداقل و حداکثر و Zero برای حذف اثرات ناخواسته ناشی از مسیر و تجهیزات اندازهگیری مورد استفاده قرار میگیرد.
قابلیت Sorting برای کنترل کیفیت قطعات
حالت Sorting یکی از امکانات کاربردی LCR-916 برای دستهبندی و بررسی قطعات بر اساس محدوده تعیینشده است. این قابلیت میتواند در فرآیند کنترل کیفیت، بررسی تلرانس قطعات و تفکیک قطعات الکترونیکی در محیطهای آزمایشگاهی یا تولیدی مورد استفاده قرار گیرد.
کاربردهای LCR متر GW INSTEK LCR-916
- آزمایشگاههای تخصصی الکترونیک
- تست مقاومت، خازن و سلف
- تعمیر و عیبیابی بردهای الکترونیکی
- تست و بررسی قطعات SMD
- کنترل کیفیت قطعات الکترونیکی
- بررسی ESR خازنها
- اندازهگیری Q و D قطعات
- بررسی رفتار قطعات در فرکانسهای مختلف
- طراحی و توسعه مدارهای الکترونیکی
- مراکز تحقیقاتی و آموزشی
- آزمایش و مقایسه قطعات پسیو
مزایای LCR متر دیجیتال GW INSTEK LCR-916
ترکیب دقت بالا، فرکانس تست تا 100kHz، محدوده گسترده اندازهگیری R، L و C، نمایشگر دوگانه، اندازهگیری 2 سیمه و 5 سیمه، قابلیت Auto Range، اندازهگیری Q و D، امکان بررسی ESR، اتصال USB و پراب SMD باعث شده است LCR-916 انتخاب مناسبی برای کاربران حرفهای باشد. این دستگاه بهویژه برای افرادی مناسب است که به اطلاعاتی فراتر از اندازهگیری ساده مقاومت، خازن و سلف نیاز دارند.
لوازم جانبی همراه LCR-916
- پراب تست SMD
- ست کابل تست با گیره سوسماری
- بلوک اتصال کوتاه برای کالیبراسیون
- باتری
- آداپتور AC
- کابل USB
- نرمافزار کامپیوتری
- گیره نگهدارنده مغناطیسی
- دفترچه راهنما
بر اساس فهرست رسمی لوازم جانبی GW INSTEK، پراب SMD، آداپتور AC، کابل USB و نرمافزار PC از تجهیزات استاندارد همراه LCR-916 هستند.
قیمت LCR متر دیجیتال GW INSTEK LCR-916
قیمت LCR متر GW INSTEK LCR-916 با توجه به امکانات تخصصی، دقت اندازهگیری، فرکانس تست 100kHz، لوازم جانبی و قابلیت اتصال به کامپیوتر در رده تجهیزات حرفهای قرار میگیرد. هنگام بررسی قیمت این دستگاه بهتر است علاوه بر قیمت، اصالت کالا، کامل بودن لوازم جانبی، سلامت دستگاه و خدمات مشاوره و پشتیبانی فروشنده نیز مورد توجه قرار گیرد.
برای خرید LCR متر GW INSTEK LCR-916 و دریافت مشاوره تخصصی درباره انتخاب LCR متر مناسب، میتوانید از کارشناسان کالیبکس راهنمایی بگیرید تا با توجه به نوع قطعات، دقت موردنیاز و محدوده اندازهگیری، مناسبترین گزینه را انتخاب کنید.
سوالات متداول درباره LCR متر GW INSTEK LCR-916
LCR متر GW INSTEK LCR-916 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی مقاومت R، ظرفیت خازنی C و اندوکتانس L را اندازهگیری میکند و امکان بررسی پارامترهایی مانند D، Q، ESR، مقاومت DC و زاویه فاز را نیز دارد.
حداکثر فرکانس تست LCR-916 چقدر است؟
حداکثر فرکانس تست این مدل 100kHz است. فرکانسهای قابل انتخاب شامل 100Hz، 120Hz، 1kHz، 10kHz و 100kHz هستند. فرکانس 100kHz در سری LCR-900 مختص LCR-916 است.
آیا LCR-916 قابلیت اندازهگیری ESR دارد؟
بله. LCR-916 امکان نمایش و اندازهگیری ESR را در کنار سایر پارامترهای مرتبط با قطعات فراهم میکند.
آیا LCR-916 برای تست قطعات SMD مناسب است؟
بله. این مدل بهصورت استاندارد همراه با پراب تست SMD عرضه میشود و برای اندازهگیری قطعات نصب سطحی کاربرد مناسبی دارد.
آیا LCR-916 به کامپیوتر متصل میشود؟
بله. این دستگاه دارای رابط USB است و میتواند برای انتقال و ثبت دادههای اندازهگیریشده روی کامپیوتر مورد استفاده قرار گیرد. نرمافزار PC نیز برای این مدل ارائه شده است.
محدوده اندازهگیری مقاومت LCR-916 چقدر است؟
محدوده اندازهگیری مقاومت این دستگاه از 20Ω تا 200MΩ است. محدوده دقیق و دقت اندازهگیری با توجه به فرکانس و رنج انتخابی تغییر میکند.
محدوده اندازهگیری ظرفیت خازنی LCR-916 چقدر است؟
LCR-916 ظرفیت خازنی را در محدوده 20pF تا 20mF اندازهگیری میکند و محدوده دقیق قابل استفاده به فرکانس تست انتخابشده وابسته است.
محدوده اندازهگیری اندوکتانس LCR-916 چقدر است؟
محدوده اندازهگیری اندوکتانس این LCR متر از 20µH تا 20kH است و تفکیکپذیری و دقت با توجه به رنج و فرکانس تست تغییر میکند.
LCR-916 با باتری کار میکند؟
بله. دستگاه با 4 عدد باتری AA تغذیه میشود و طبق مشخصات سازنده، عمر باتری حدود 80 ساعت اعلام شده است. امکان تغذیه خارجی از طریق USB یا آداپتور نیز وجود دارد.
آیا LCR-916 برای آزمایشگاه الکترونیک مناسب است؟
بله. دقت مناسب، فرکانس تست تا 100kHz، اندازهگیری R، L و C، نمایش پارامترهای Q و D، اندازهگیری ESR، اتصال USB، پراب SMD و قابلیت اندازهگیری 5 سیمه، این مدل را برای آزمایشگاههای الکترونیک و کاربردهای تخصصی مناسب میکند.
تفاوت LCR-916 با LCR-915 چیست؟
مهمترین تفاوت این دو مدل در فرکانس تست است. LCR-915 تا 10kHz را پشتیبانی میکند، در حالی که LCR-916 امکان تست تا 100kHz را دارد. همچنین مجموعه لوازم جانبی و امکانات ارتباطی LCR-916 کاملتر است.
