معرفی کلمپ آمپرمتر هیوکی HIOKI 3280-20F
کلمپ آمپرمتر هیوکی HIOKI 3280-20F یکی از کلمپمترهای باریک، سبک و حرفهای شرکت ژاپنی هیوکی است که برای اندازهگیری جریان AC، ولتاژ AC و DC و مقاومت طراحی شده است. این دستگاه با بهرهگیری از فناوری True RMS میتواند جریانهای AC را با دقت مناسبی اندازهگیری کند و به دلیل طراحی باریک و وزن پایین، گزینهای کاربردی برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق و کارشناسان عیبیابی تجهیزات الکتریکی محسوب میشود.
کلمپ متر HIOKI 3280-20F قادر است جریان AC را در محدوده 41.99 تا 1000 آمپر و در سه رنج اندازهگیری کند. این مدل برای اندازهگیری جریان AC از روش True RMS استفاده میکند و محدوده فرکانسی اندازهگیری جریان آن از 40 هرتز تا 1 کیلوهرتز است. دهانه فک 33 میلیمتری امکان اندازهگیری بسیاری از کابلها و هادیهای مورد استفاده در تابلوهای برق و مدارهای صنعتی را فراهم میکند.
یکی از مهمترین مزایای این مدل، طراحی بسیار باریک و کمحجم آن است. ضخامت بدنه تنها 16 میلیمتر بوده و وزن دستگاه حدود 100 گرم است؛ بنابراین حمل و استفاده از آن در فضاهای محدود و هنگام عملیات سرویس و تعمیر بسیار آسان است. طراحی این کلمپ متر همچنین برای مقاومت در برابر سقوط از ارتفاع یک متر بهینه شده است. هیوکی محدوده دمای کاری گستردهای از 25- تا 65+ درجه سانتیگراد برای این مدل اعلام کرده است. :contentReference[oaicite:1]{index=1}
اندازهگیری جریان با کلمپ آمپرمتر HIOKI 3280-20F
یکی از مهمترین کاربردهای کلمپ آمپرمتر 1000 آمپری هیوکی 3280-20F اندازهگیری جریان بدون نیاز به قطع کردن مدار است. کاربر میتواند فک دستگاه را باز کرده و هادی مورد نظر را داخل دهانه کلمپ قرار دهد. به این ترتیب جریان مدار بدون اتصال سری آمپرمتر اندازهگیری میشود و احتمال ایجاد وقفه در مدار کاهش پیدا میکند.
محدوده اندازهگیری جریان AC این دستگاه از 41.99 تا 1000 آمپر است و دقت پایه آن برابر با ±1.5% از مقدار خواندهشده ±5 رقم اعلام شده است. فناوری True RMS نیز باعث میشود اندازهگیری جریانهای AC دارای شکل موج غیرسینوسی نسبت به روشهای میانگینگیری، قابل اتکاتر باشد. :contentReference[oaicite:2]{index=2}
قابلیت True RMS در کلمپ متر هیوکی 3280-20F
قابلیت True RMS یکی از ویژگیهای مهم HIOKI 3280-20F است. در مدارهایی که شکل موج جریان کاملاً سینوسی نیست، وجود هارمونیکها و اعوجاج میتواند باعث اختلاف بین مقدار واقعی جریان و مقدار نمایشدادهشده توسط ابزارهای اندازهگیری معمولی شود. 3280-20F با روش اندازهگیری True RMS برای اندازهگیری دقیقتر جریانهای AC دارای شکل موج پیچیده طراحی شده است.
اندازهگیری ولتاژ و مقاومت با HIOKI 3280-20F
علاوه بر اندازهگیری جریان AC، این کلمپ متر امکان اندازهگیری ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را نیز دارد. محدوده مقاومت دستگاه از 419.9 اهم تا 41.99 مگااهم در 6 رنج است. بنابراین 3280-20F تنها یک آمپرمتر کلمپی نیست و میتواند برای تعدادی از تستهای متداول برق و عیبیابی مدار نیز مورد استفاده قرار گیرد. :contentReference[oaicite:3]{index=3}
اتصال سنسور فلکسی CT6280 به HIOKI 3280-20F
یکی از قابلیتهای مهم این کلمپ متر، امکان اتصال سنسور جریان فلکسی HIOKI CT6280 به آن است. در شرایطی که کابلها ضخیم، بهصورت جفت یا در فضای فشرده قرار گرفتهاند و استفاده از فک ثابت دستگاه دشوار است، سنسور فلکسی انعطافپذیری بیشتری ایجاد میکند.
با استفاده از CT6280، امکان اندازهگیری جریان AC تا 4199 آمپر فراهم میشود. این سنسور دارای قطر دهانه 130 میلیمتر و کابل با طول 800 میلیمتر است و برای اندازهگیری هادیهای ضخیم و فضاهای دشوار طراحی شده است. CT6280 برای مدل 3280-20F یک تجهیز جانبی محسوب میشود و همراه استاندارد مدل پایه نیست. :contentReference[oaicite:4]{index=4}
استاندارد ایمنی و حفاظت HIOKI 3280-20F
از نظر رده ایمنی، هیوکی برای این مدل مشخصات CAT IV 300V برای جریان، CAT III 600V برای جریان، CAT III 300V برای ولتاژ و CAT II 600V برای ولتاژ را اعلام کرده است. این موضوع باعث میشود دستگاه برای طیف گستردهای از کاربردهای اندازهگیری در تأسیسات و مدارهای الکتریکی مناسب باشد؛ البته رعایت دستورالعملهای ایمنی و محدودیتهای اعلامشده توسط سازنده هنگام اندازهگیری ضروری است. :contentReference[oaicite:5]{index=5}
استاندارد حفاظتی دستگاه IP40 است. توجه داشته باشید که IP40 به معنی ضدآب بودن دستگاه نیست؛ بنابراین نباید آن را در معرض آب یا رطوبت مستقیم قرار داد. عدد 4 نشاندهنده سطح مشخصی از حفاظت در برابر ورود اجسام جامد است و رقم 0 به معنی نداشتن حفاظت ویژه در برابر آب است. :contentReference[oaicite:6]{index=6}
ویژگیها و مزایای کلمپ آمپرمتر هیوکی HIOKI 3280-20F
- اندازهگیری جریان AC تا 1000 آمپر با فناوری True RMS
- محدوده فرکانسی جریان AC از 40 هرتز تا 1 کیلوهرتز
- اندازهگیری ولتاژ DC تا 600 ولت
- اندازهگیری ولتاژ AC تا 600 ولت با True RMS
- اندازهگیری مقاومت تا 41.99 مگااهم
- دهانه فک 33 میلیمتر برای اندازهگیری کابلهای متداول
- امکان اتصال سنسور فلکسی CT6280 برای اندازهگیری جریانهای بزرگتر تا 4199 آمپر
- دارای Data Hold برای ثابت نگه داشتن مقدار نمایشدادهشده
- دارای تست پیوستگی با هشدار صوتی
- دارای خاموشی خودکار و صرفهجویی در مصرف باتری
- نمایشگر LCD با حداکثر 4199 شمارش
- طراحی باریک، سبک و مناسب برای حمل و استفاده روزمره
- مقاومت در برابر سقوط از ارتفاع یک متر
- قابلیت کار در محدوده دمایی 25- تا 65+ درجه سانتیگراد
کاربردهای کلمپ آمپرمتر HIOKI 3280-20F
کلمپ متر هیوکی 3280-20F برای طیف وسیعی از فعالیتهای برق و الکترونیک مناسب است. از جمله کاربردهای این دستگاه میتوان به تعمیر و نگهداری تابلوهای برق، بررسی جریان مصرفی تجهیزات، عیبیابی مدارهای AC، کنترل ولتاژ تجهیزات، تست مقاومت، بررسی پیوستگی مدار، سرویس ماشینآلات صنعتی و عملیات برقکاری ساختمان و تأسیسات اشاره کرد.
مشخصات فنی کلمپ آمپرمتر HIOKI 3280-20F
جریان AC
41.99 تا 1000 آمپر، 3 رنج
40 هرتز تا 1 کیلوهرتز، True RMS
دقت پایه: ±1.5%rdg. ±5dgt.
ولتاژ DC
419.9 میلیولت تا 600 ولت، 5 رنج
دقت پایه: ±1.0%rdg. ±3dgt.
ولتاژ AC
4.199 تا 600 ولت، 4 رنج
45 تا 500 هرتز، True RMS
دقت پایه: ±1.8%rdg. ±7dgt.
مقاومت
419.9 اهم تا 41.99 مگااهم، 6 رنج
دقت پایه: ±2%rdg. ±4dgt.
صفحه نمایش
LCD، حداکثر 4199 شمارش
نرخ بهروزرسانی نمایشگر
400 میلیثانیه
تست پیوستگی
فعال شدن بیزر در 50 اهم ±40 اهم یا کمتر
فاکتور کرست
حداکثر 2.5؛ در 4200 شمارش حداکثر 1.5
منبع تغذیه
باتری لیتیومی سکهای CR2032 × 1
مدت زمان کارکرد
حدود 70 ساعت استفاده مداوم
دمای کاری
25- تا 65+ درجه سانتیگراد
قطر هادی قابل اندازهگیری با فک
حداکثر 33 میلیمتر
ابعاد
57 × 175 × 16 میلیمتر
سنسور فلکسی اختیاری
HIOKI CT6280، اندازهگیری جریان AC تا 4199 آمپر
طول کابل CT6280
800 میلیمتر
قطر دهانه CT6280
130 میلیمتر
رده ایمنی
CAT IV 300V / CAT III 600V برای جریان
CAT III 300V / CAT II 600V برای ولتاژ
| مدل |
HIOKI 3280-20F |
|---|
| جریان AC |
41.99 تا 1000 A، سه رنج، 40 Hz تا 1 kHz، True RMS، دقت ±1.5%rdg. ±5dgt. |
|---|
| ولتاژ DC |
419.9 mV تا 600 V، پنج رنج، دقت ±1.0%rdg. ±3dgt. |
|---|
| ولتاژ AC |
4.199 تا 600 V، چهار رنج، 45 تا 500 Hz، True RMS، دقت ±1.8%rdg. ±7dgt. |
|---|
| مقاومت |
419.9 Ω تا 41.99 MΩ، شش رنج، دقت ±2%rdg. ±4dgt. |
|---|
| دهانه فک |
33 mm |
|---|
| نمایشگر |
LCD، حداکثر 4199 dgt. |
|---|
| نرخ بهروزرسانی نمایشگر |
400 ms |
|---|
| قابلیتها |
True RMS، Data Hold، تست پیوستگی، Auto Power Save، طراحی Drop Proof |
|---|
| باتری |
CR2032 × 1 |
|---|
| مدت کارکرد |
70 ساعت استفاده مداوم |
|---|
| استاندارد حفاظتی |
IP40 |
|---|
| دمای کاری |
25- تا 65+ درجه سانتیگراد |
|---|
| ابعاد |
57 × 175 × 16 mm |
|---|
| وزن |
100 g |
|---|
| سنسور فلکسی اختیاری |
HIOKI CT6280، جریان AC تا 4199 A |
|---|

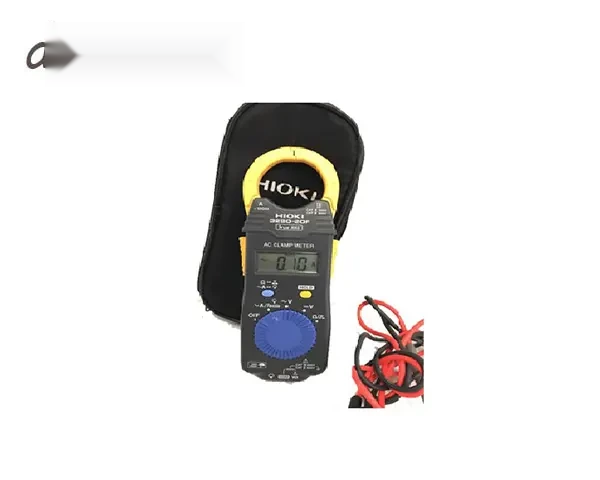

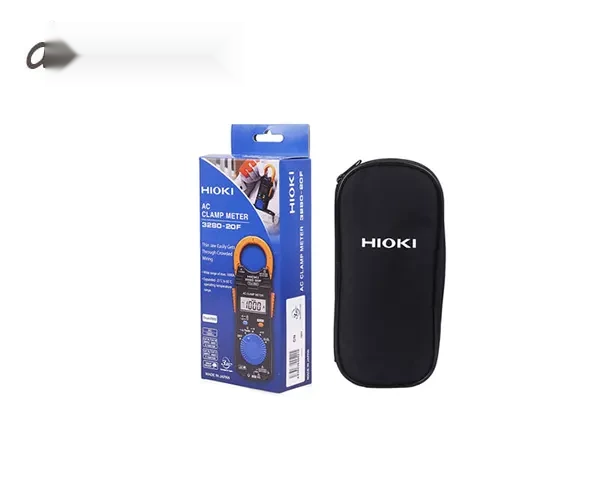

اقلام همراه HIOKI 3280-20F
- کلمپ آمپرمتر HIOKI 3280-20F
- تست لید L9208
- باتری لیتیومی CR2032
- کیف حمل 9398
- دفترچه راهنمای دستگاه
تفاوت HIOKI 3280-20F با مدلهای معمولی کلمپ آمپرمتر
مهمترین مزیت 3280-20F در مقایسه با کلمپمترهای ساده، ترکیب True RMS، طراحی بسیار باریک، وزن کم، محدوده جریان 1000 آمپر و امکان استفاده از سنسور فلکسی CT6280 است. این ویژگیها باعث شدهاند دستگاه برای تکنسینهایی که هم به قابلیت حمل بالا و هم به اندازهگیری قابل اعتماد جریان AC نیاز دارند، انتخاب مناسبی باشد.
نکات مهم هنگام خرید HIOKI 3280-20F
پیش از خرید این مدل باید توجه داشت که 3280-20F برای اندازهگیری جریان AC طراحی شده است و اندازهگیری جریان DC با فک دستگاه در مشخصات رسمی آن وجود ندارد. بنابراین اگر اندازهگیری جریان DC برای شما ضروری است، بهتر است به سراغ کلمپمترهای AC/DC هیوکی بروید.
همچنین اگر کابل یا هادی مورد اندازهگیری از دهانه 33 میلیمتری فک دستگاه بزرگتر است یا فضای نصب اجازه استفاده از فک ثابت را نمیدهد، میتوان از سنسور فلکسی CT6280 استفاده کرد. این سنسور امکان اندازهگیری جریان AC تا 4199 آمپر را فراهم میکند. :contentReference[oaicite:7]{index=7}
وضعیت مدل HIOKI 3280-20F
بر اساس اطلاعات فعلی وبسایت رسمی هیوکی، مدل HIOKI 3280-20F در دسته محصولات Discontinued قرار گرفته و هیوکی مدلهای جدیدتری مانند CM3289 را در این رده معرفی کرده است. بنابراین هنگام خرید این مدل، توجه به وضعیت موجودی، اصالت دستگاه، سلامت کالا و شرایط گارانتی اهمیت ویژهای دارد. :contentReference[oaicite:8]{index=8}
سوالات متداول درباره کلمپ آمپرمتر HIOKI 3280-20F
آیا HIOKI 3280-20F جریان DC را اندازهگیری میکند؟
خیر. طبق مشخصات رسمی هیوکی، اندازهگیری جریان با فک اصلی این مدل برای جریان AC است و محدوده آن تا 1000 آمپر میباشد. برای اندازهگیری جریان DC باید از مدلهای مناسب AC/DC استفاده شود.
حداکثر جریان قابل اندازهگیری با HIOKI 3280-20F چقدر است؟
با فک اصلی دستگاه، حداکثر جریان AC قابل اندازهگیری 1000 آمپر است. در صورت استفاده از سنسور فلکسی CT6280، امکان اندازهگیری جریان AC تا 4199 آمپر فراهم میشود. :contentReference[oaicite:9]{index=9}
آیا HIOKI 3280-20F True RMS است؟
بله. مدل 3280-20F یک کلمپ آمپرمتر True RMS است و برای اندازهگیری جریان AC از روش مقدار مؤثر واقعی استفاده میکند.
قطر دهانه فک HIOKI 3280-20F چقدر است؟
قطر دهانه فک اصلی دستگاه 33 میلیمتر است. برای کابلها یا هادیهای بزرگتر میتوان از سنسور فلکسی CT6280 استفاده کرد که دهانه آن 130 میلیمتر است. :contentReference[oaicite:10]{index=10}
آیا 3280-20F ولتاژ AC و DC را اندازهگیری میکند؟
بله. این دستگاه قابلیت اندازهگیری ولتاژ DC تا 600 ولت و ولتاژ AC تا 600 ولت را دارد.
محدوده اندازهگیری مقاومت این کلمپ متر چقدر است؟
محدوده اندازهگیری مقاومت HIOKI 3280-20F از 419.9 اهم تا 41.99 مگااهم در 6 رنج است.
آیا سنسور CT6280 همراه دستگاه ارائه میشود؟
در مدل پایه 3280-20F، CT6280 جزو اقلام استاندارد همراه دستگاه نیست و بهعنوان سنسور فلکسی اختیاری قابل استفاده است. هیوکی مدل 3280-90F را نیز بهعنوان مجموعه شامل 3280-20F و CT6280 معرفی کرده است. :contentReference[oaicite:11]{index=11}
آیا HIOKI 3280-20F ضد آب است؟
خیر. استاندارد حفاظتی این دستگاه IP40 است و نباید آن را ضدآب در نظر گرفت. بنابراین استفاده از دستگاه در محیطهای دارای آب یا رطوبت مستقیم توصیه نمیشود.
باتری HIOKI 3280-20F چیست؟
منبع تغذیه دستگاه یک عدد باتری لیتیومی سکهای CR2032 است و هیوکی مدت استفاده مداوم را حدود 70 ساعت اعلام کرده است. :contentReference[oaicite:12]{index=12}
آیا HIOKI 3280-20F برای برقکاران مناسب است؟
بله. وزن کم، بدنه باریک، دهانه فک 33 میلیمتری، اندازهگیری جریان AC تا 1000 آمپر، True RMS و قابلیت اندازهگیری ولتاژ و مقاومت، این مدل را برای بسیاری از فعالیتهای برقکاری، تعمیر و نگهداری و عیبیابی مناسب میکند.
آیا HIOKI 3280-20F هنوز تولید میشود؟
طبق صفحه رسمی فعلی هیوکی، مدل 3280-20F در وضعیت Discontinued قرار دارد. به همین دلیل هنگام تهیه این مدل باید موجودی و وضعیت عرضه آن را بررسی کرد و در صورت نیاز، مدل جایگزین جدیدتر را نیز در نظر گرفت. :contentReference[oaicite:13]{index=13}
جمعبندی کلمپ آمپرمتر هیوکی HIOKI 3280-20F
کلمپ آمپرمتر هیوکی HIOKI 3280-20F یک ابزار اندازهگیری باریک و سبک برای اندازهگیری جریان AC تا 1000 آمپر، ولتاژ AC/DC تا 600 ولت و مقاومت تا 41.99 مگااهم است. قابلیت True RMS، دهانه فک 33 میلیمتری، نمایشگر 4199 شمارشی، Data Hold، تست پیوستگی و امکان اتصال سنسور فلکسی CT6280 از مهمترین ویژگیهای آن هستند. این مدل برای برقکاران و تکنسینهایی که به یک کلمپ متر حرفهای و قابل حمل نیاز دارند، انتخاب مناسبی است؛ با این حال، به دلیل قرار گرفتن مدل 3280-20F در وضعیت Discontinued در سایت رسمی هیوکی، بررسی موجودی و انتخاب جایگزین مناسب در زمان خرید اهمیت دارد. :contentReference[oaicite:14]{index=14}
