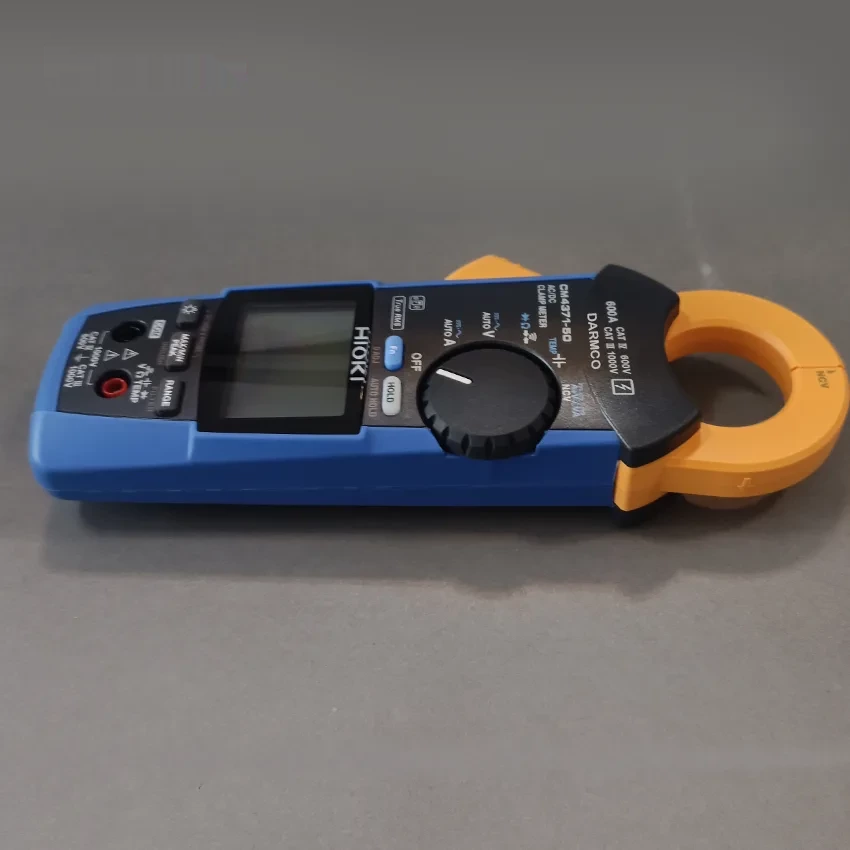

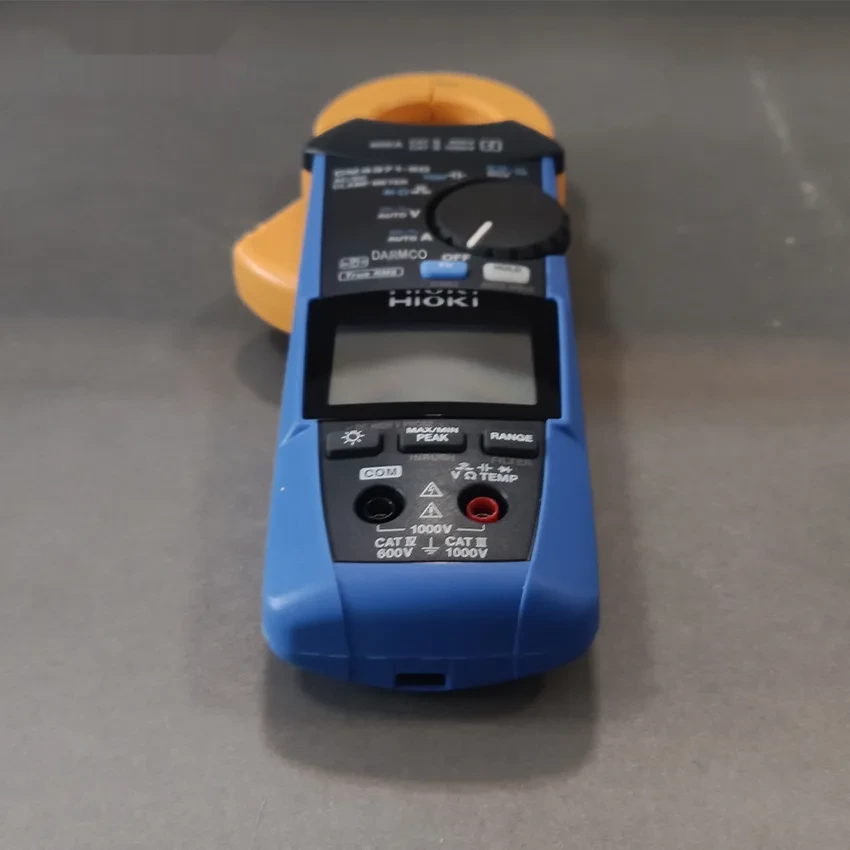

معرفی مولتی متر کلمپی AC/DC دیجیتال هیوکی HIOKI CM4371-50
مولتی متر کلمپی هیوکی HIOKI CM4371-50 یک کلمپ آمپرمتر حرفهای AC/DC با قابلیت True RMS است که برای اندازهگیری جریان، ولتاژ و سایر پارامترهای الکتریکی در محیطهای صنعتی، تعمیر و نگهداری تجهیزات، تابلوهای برق، ماشینآلات، موتورهای الکتریکی، سیستمهای انرژی و تجهیزات خورشیدی طراحی شده است. این دستگاه با قابلیت اندازهگیری جریان AC و DC تا 600 آمپر، ولتاژ AC و DC تا 1000 ولت و مجموعهای از عملکردهای مولتیمتر دیجیتال، یکی از ابزارهای کاربردی برای تکنسینها، برقکاران صنعتی و متخصصان تعمیر و نگهداری محسوب میشود.
هیوکی CM4371-50 علاوه بر اندازهگیری جریان و ولتاژ، امکان سنجش مقاومت، ظرفیت خازنی، فرکانس و دما با ترموکوپل نوع K را فراهم میکند. قابلیت True RMS در اندازهگیری جریان و ولتاژ AC باعث میشود دستگاه بتواند سیگنالهای AC را با دقت مناسبی حتی در شرایطی که شکل موج از حالت سینوسی ایدهآل فاصله دارد، اندازهگیری کند. همچنین قابلیت تشخیص خودکار AC/DC، اندازهگیری جریان هجومی یا INRUSH، نمایش مقادیر حداقل، حداکثر، میانگین و Peak و فیلتر پایینگذر، کاربرد دستگاه را در عیبیابی تجهیزات الکتریکی افزایش داده است.
یکی از نقاط قوت این کلمپ آمپرمتر هیوکی، طراحی مقاوم آن برای استفاده در محیطهای کاری دشوار است. بدنه دستگاه دارای درجه حفاظت IP54 در شرایط تعیینشده توسط سازنده است و بخش سنسور جریان یا فک دستگاه دارای حفاظت IP50 میباشد. محدوده دمای کاری این مدل نیز از 25- تا 65+ درجه سانتیگراد است؛ بنابراین CM4371-50 برای استفاده در محیطهای صنعتی، کارگاهها، سایتهای نصب و تعمیرات و شرایط محیطی متنوع گزینه مناسبی است.
فک کلمپی این دستگاه دارای دهانه 33 میلیمتر است و امکان اندازهگیری جریان بدون نیاز به قطع مدار را فراهم میکند. این ویژگی در زمان عیبیابی و تعمیر تجهیزات برق اهمیت زیادی دارد؛ زیرا کاربر میتواند جریان عبوری از هادی را بدون باز کردن مدار اندازهگیری کند. طراحی بدنه با عرض 65 میلیمتر، ارتفاع 215 میلیمتر و ضخامت 35 میلیمتر و وزن حدود 340 گرم نیز باعث شده است دستگاه قابلیت حمل و استفاده روزمره در محیطهای کاری را داشته باشد.
مدل HIOKI CM4371-50 همچنین قابلیت اتصال به آداپتور بیسیم Z3210 را دارد. با نصب این آداپتور، امکان انتقال دادههای اندازهگیری به تلفن هوشمند یا تبلت و استفاده از نرمافزار GENNECT Cross فراهم میشود. لازم به ذکر است که آداپتور Z3210 در نسخه CM4371-50 بهصورت استاندارد همراه دستگاه ارائه نمیشود و باید جداگانه تهیه شود؛ مدل CM4371-90 نسخهای است که Z3210 را بهصورت همراه دارد.
در کاربردهای مرتبط با سیستمهای فتوولتائیک و پنلهای خورشیدی نیز CM4371-50 قابلیت توسعه دارد. خود دستگاه تا 1000 ولت DC را اندازهگیری میکند و با استفاده از پراب ولتاژ بالای اختیاری P2010 امکان اندازهگیری DC تا 2000 ولت فراهم میشود. اندازهگیری بالاتر از 1000 ولت DC تنها تحت شرایط و محدودیتهای ایمنی مشخصشده توسط سازنده مجاز است و نباید برای مدارهایی که ولتاژ آنها نسبت به زمین از 1000 ولت بیشتر است استفاده شود.
برای خرید مولتی متر کلمپی هیوکی CM4371-50 از کالیبکس، توجه به نسخه دستگاه و تجهیزات جانبی موردنیاز اهمیت دارد. نسخه CM4371-50 شامل خود کلمپ متر، لید تست، کیف حمل، باتری و دفترچه راهنما است؛ در صورتی که قابلیت ارتباط بیسیم یا اندازهگیری ولتاژ DC بالاتر از 1000 ولت موردنیاز باشد، تجهیزات اختیاری مربوطه باید بهصورت جداگانه در نظر گرفته شوند.
ویژگیها و قابلیتهای مولتی متر کلمپی HIOKI CM4371-50
1. اندازهگیری جریان AC و DC تا 600 آمپر: کلمپ متر هیوکی CM4371-50 جریان AC و DC را در رنجهای 20.00 آمپر و 600.0 آمپر اندازهگیری میکند و برای اندازهگیری جریان تجهیزات و مدارهای الکتریکی بدون نیاز به قطع هادی مناسب است.
2. قابلیت True RMS: اندازهگیری True RMS در جریان و ولتاژ AC، این دستگاه را برای اندازهگیری سیگنالهای AC و بارهای دارای شکل موج غیرسینوسی کاربردی میکند.
3. اندازهگیری ولتاژ AC و DC تا 1000 ولت: CM4371-50 امکان اندازهگیری ولتاژ AC و DC تا 1000V را دارد. برای اندازهگیری DC تا 2000V باید از پراب ولتاژ بالای اختیاری P2010 استفاده شود.
4. تشخیص خودکار AC/DC: دستگاه میتواند نوع جریان یا ولتاژ AC و DC را بهصورت خودکار تشخیص دهد و به کاهش خطاهای ناشی از انتخاب نادرست حالت اندازهگیری کمک کند.
5. اندازهگیری جریان هجومی INrush: CM4371-50 قابلیت اندازهگیری جریان هجومی را دارد و میتواند مقدار RMS و Peak جریان هجومی را برای بررسی رفتار اولیه موتور، تجهیزات و بارهای الکتریکی نمایش دهد.
6. اندازهگیری مقاومت: رنج اندازهگیری مقاومت این کلمپ متر از 600 اهم تا 6 مگااهم است و برای تست و عیبیابی مدارها و قطعات الکتریکی کاربرد دارد.
7. اندازهگیری ظرفیت خازنی: این دستگاه قابلیت اندازهگیری ظرفیت خازن در محدوده 1 میکروفاراد تا 1000 میکروفاراد را ارائه میدهد.
8. اندازهگیری فرکانس: رنج اندازهگیری فرکانس CM4371-50 از 9.999 هرتز تا 999.9 هرتز است و برای بررسی فرکانس سیگنالهای الکتریکی کاربرد دارد.
9. اندازهگیری دما با ترموکوپل نوع K: در صورت استفاده از سنسور مناسب نوع K، دستگاه میتواند دما را در محدوده 40- تا 400+ درجه سانتیگراد اندازهگیری کند.
10. فیلتر پایینگذر: وجود Low Pass Filter به کاربر کمک میکند در برخی کاربردهای مرتبط با تجهیزات الکتریکی و درایوها، اندازهگیری مناسبتری داشته باشد.
11. نمایش مقادیر MAX/MIN/AVG و PEAK: دستگاه امکان نمایش مقادیر حداکثر، حداقل، میانگین، Peak Max و Peak Min را برای تحلیل بهتر تغییرات سیگنال فراهم میکند.
12. Auto Hold و Data Hold: قابلیت نگهداشتن مقدار اندازهگیری روی نمایشگر، خواندن نتیجه را در محیطهای دشوار آسانتر میکند. Auto Hold نیز میتواند پس از پایدار شدن مقدار، آن را روی نمایشگر نگه دارد.
13. نمایشگر مجهز به نور پسزمینه: نور پسزمینه نمایشگر امکان مشاهده بهتر مقادیر را در تابلوهای برق، محیطهای کمنور و فضاهای تعمیراتی فراهم میکند.
14. تست پیوستگی و دیود: CM4371-50 علاوه بر اندازهگیریهای اصلی، از تست پیوستگی مدار و تست دیود نیز پشتیبانی میکند.
15. حفاظت و ایمنی بالا: این مدل دارای رده ایمنی CAT IV 600V و CAT III 1000V است. هنگام استفاده از P2010، رده ایمنی تا CAT III 2000V برای کاربردهای مشخص افزایش مییابد.
کاربردهای کلمپ آمپرمتر هیوکی CM4371-50
کلمپ متر HIOKI CM4371-50 به دلیل ترکیب قابلیت اندازهگیری جریان AC/DC، ولتاژ، مقاومت، ظرفیت، فرکانس و دما، برای طیف وسیعی از کاربردهای برق و الکترونیک مناسب است. مهمترین کاربردهای این دستگاه عبارتاند از:
- عیبیابی و تعمیر تجهیزات و ماشینآلات صنعتی
- اندازهگیری جریان موتورهای الکتریکی
- بررسی تابلوهای برق و مدارهای قدرت
- تست و نگهداری تجهیزات الکتریکی
- اندازهگیری جریان و ولتاژ تجهیزات صنعتی
- بررسی جریان هجومی موتور و تجهیزات
- تعمیر و نگهداری سیستمهای الکتریکی خودروهای برقی
- بازرسی و عیبیابی تجهیزات خورشیدی و فتوولتائیک
- اندازهگیری مقاومت و تست پیوستگی مدار
- بررسی فرکانس و پارامترهای الکتریکی
- اندازهگیری دمای تجهیزات با ترموکوپل نوع K
- استفاده در واحدهای تعمیرات و نگهداری صنعتی
مزایای خرید HIOKI CM4371-50
- اندازهگیری جریان AC و DC تا 600 آمپر
- فناوری True RMS برای اندازهگیری AC
- اندازهگیری ولتاژ AC و DC تا 1000 ولت
- امکان توسعه اندازهگیری DC تا 2000 ولت با پراب P2010
- فک کلمپی با دهانه 33 میلیمتر
- تشخیص خودکار AC/DC
- اندازهگیری جریان هجومی INrush
- اندازهگیری مقاومت، ظرفیت خازنی و فرکانس
- اندازهگیری دما با ترموکوپل نوع K
- محدوده دمای کاری گسترده 25- تا 65+ درجه سانتیگراد
- درجه حفاظت IP54 در شرایط مشخصشده توسط سازنده
- رده ایمنی CAT IV 600V و CAT III 1000V
- نمایش MAX، MIN، AVG و PEAK
- دارای Auto Hold و Data Hold
- فیلتر پایینگذر
- نور پسزمینه نمایشگر
- قابلیت اتصال به آداپتور بیسیم Z3210
- طراحی سبک و قابل حمل با وزن حدود 340 گرم
مشخصات فنی مولتی متر کلمپی HIOKI CM4371-50
نوع دستگاه
مولتی متر کلمپی / کلمپ آمپرمتر AC/DC
فناوری اندازهگیری
True RMS
رنج جریان DC
20.00 A / 600.0 A، دقت پایه ±1.3% rdg. ±0.08 A در رنج 20 A
رنج جریان AC
20.00 A / 600.0 A، فرکانس 10 Hz تا 1 kHz، True RMS؛ دقت پایه در 45 تا 66 Hz برابر ±1.3% rdg. ±0.08 A در 20 A
فاکتور Crest
در رنج 20.00 A برابر 7.5 و در رنج 600.0 A برابر 3 یا کمتر
رنج جریان DC+AC
20.00 A / 600.0 A، فرکانس 10 Hz تا 1 kHz، True RMS
رنج ولتاژ DC
600.0 mV تا 1000 V؛ با پراب P2010 امکان اندازهگیری DC تا 2000 V
رنج ولتاژ AC
6.000 V تا 1000 V، چهار رنج، 15 Hz تا 1 kHz، True RMS
رنج ولتاژ DC+AC
6.000 V تا 1000 V، چهار رنج
رنج مقاومت
600.0 Ω تا 6.000 MΩ، پنج رنج
دقت پایه مقاومت
±0.7% rdg. ±0.5 Ω در رنج 600 Ω
رنج ظرفیت خازنی
1.000 μF تا 1000 μF، چهار رنج
رنج فرکانس
9.999 Hz تا 999.9 Hz، سه رنج
رنج اندازهگیری دما
40- تا 400+ درجه سانتیگراد با ترموکوپل نوع K
تشخیص ولتاژ بدون تماس
Hi: 40 تا 600 V AC، Lo: 80 تا 600 V AC، فرکانس 50/60 Hz
اندازهگیری جریان هجومی
دارد؛ نمایش مقدار RMS و Peak جریان هجومی
تشخیص AC/DC
تشخیص خودکار جریان و ولتاژ AC/DC
نمایش مقادیر
MAX / MIN / AVG / PEAK MAX / PEAK MIN
ارتباط بیسیم
قابل استفاده با آداپتور بیسیم Z3210؛ آداپتور در مدل CM4371-50 بهصورت استاندارد همراه دستگاه نیست
تحلیل هارمونیک
تا هارمونیک مرتبه 30 با نصب Z3210 و استفاده از GENNECT Cross
درجه حفاظت بدنه
IP54 در شرایط تعیینشده توسط سازنده؛ بخش سنسور جریان IP50
رده ایمنی
CAT IV 600 V / CAT III 1000 V؛ با P2010: CAT IV 1000 V / CAT III 2000 V
دمای کاری
25- تا 65+ درجه سانتیگراد
ابعاد فک
69 × 14 میلیمتر
ابعاد دستگاه
65 × 215 × 35 میلیمتر
منبع تغذیه
2 عدد باتری آلکالاین LR03، معادل AAA
مدت کارکرد پیوسته
حدود 40 ساعت بدون Z3210؛ با Z3210 و ارتباط بیسیم حدود 20 ساعت
لوازم همراه
لید تست L9300، کیف حمل C0203، دو عدد باتری LR03، دفترچه راهنما و دستورالعملهای ایمنی
استاندارد ایمنی HIOKI CM4371-50
کلمپ آمپرمتر هیوکی CM4371-50 دارای رده ایمنی CAT IV 600V و CAT III 1000V است. در صورت استفاده از پراب ولتاژ بالای مناسب P2010، امکان کار در رده CAT III 2000V برای کاربردهای مشخص فراهم میشود. این قابلیت بهویژه در بازرسی سیستمهای خورشیدی و مدارهای DC با ولتاژ بالا اهمیت دارد.
نکته ایمنی: اندازهگیری ولتاژهای بالاتر از 1000 ولت DC تنها تحت شرایط مشخصشده توسط سازنده مجاز است. برای مدارهایی که ولتاژ ترمینال نسبت به زمین آنها بیشتر از 1000 ولت است نباید از دستگاه استفاده شود. همچنین درجه حفاظت IP به معنای مجاز بودن اندازهگیری هادی خیس نیست و اندازهگیری در شرایط مرطوب میتواند خطر برقگرفتگی را افزایش دهد.
تفاوت HIOKI CM4371-50 با CM4371-90
از نظر عملکرد اصلی اندازهگیری، CM4371-50 و CM4371-90 در یک خانواده قرار دارند. تفاوت مهم این دو نسخه در تجهیزات همراه است. CM4371-50 بدون آداپتور بیسیم Z3210 عرضه میشود، در حالی که CM4371-90 آداپتور Z3210 را بهصورت همراه دارد. بنابراین اگر انتقال بیسیم دادهها به تلفن همراه، تبلت یا نرمافزار GENNECT Cross برای شما اهمیت دارد، باید هنگام خرید به نسخه دستگاه و وجود Z3210 توجه کنید.
تفاوت اندازهگیری 1000 ولت و 2000 ولت در CM4371-50
یکی از نکات مهم هنگام بررسی مشخصات این کلمپ متر، تفاوت بین قابلیت دستگاه اصلی و سیستم اندازهگیری با پراب اختیاری است. CM4371-50 بهتنهایی تا 1000 ولت AC/DC را اندازهگیری میکند. برای اندازهگیری DC تا 2000 ولت باید از پراب ولتاژ بالای P2010 استفاده شود. بنابراین عبارت «اندازهگیری 2000 ولت DC» به مجموعه دستگاه و پراب اختیاری مربوط است و نباید آن را با رنج مستقیم ورودی دستگاه یکسان دانست.
سوالات متداول درباره HIOKI CM4371-50
آیا HIOKI CM4371-50 جریان AC و DC را اندازهگیری میکند؟
بله. این کلمپ آمپرمتر قابلیت اندازهگیری جریان AC و DC را در رنجهای 20.00 آمپر و 600.0 آمپر دارد و برای اندازهگیری جریان بدون قطع مدار مناسب است.
حداکثر جریان قابل اندازهگیری با CM4371-50 چقدر است؟
حداکثر رنج اندازهگیری جریان این مدل 600.0 آمپر برای جریان AC و DC است.
آیا CM4371-50 قابلیت True RMS دارد؟
بله. CM4371-50 برای اندازهگیری جریان و ولتاژ AC از فناوری True RMS استفاده میکند.
حداکثر ولتاژ قابل اندازهگیری توسط CM4371-50 چقدر است؟
دستگاه اصلی میتواند ولتاژ AC و DC را تا 1000 ولت اندازهگیری کند. برای اندازهگیری DC تا 2000 ولت، استفاده از پراب ولتاژ بالای P2010 ضروری است.
آیا HIOKI CM4371-50 بلوتوث دارد؟
دستگاه قابلیت ارتباط بیسیم دارد، اما برای فعالسازی این قابلیت باید آداپتور بیسیم Z3210 بهصورت جداگانه نصب شود. مدل CM4371-50 بهصورت استاندارد فاقد Z3210 است.
آیا این کلمپ متر برای اندازهگیری دما مناسب است؟
بله. CM4371-50 با ترموکوپل نوع K امکان اندازهگیری دما در محدوده 40- تا 400+ درجه سانتیگراد را دارد. نوع و دقت سنسور دما باید مطابق مشخصات سازنده بررسی شود.
قطر دهانه فک CM4371-50 چقدر است؟
قطر دهانه فک این کلمپ آمپرمتر 33 میلیمتر است و برای اندازهگیری جریان هادیهای سازگار با این ابعاد طراحی شده است.
آیا CM4371-50 برای محیطهای صنعتی مناسب است؟
بله. طراحی مقاوم، محدوده دمای کاری 25- تا 65+ درجه سانتیگراد، درجه حفاظت IP54 در شرایط مشخصشده و رده ایمنی CAT IV 600V / CAT III 1000V باعث شده است این مدل برای کاربردهای تعمیر و نگهداری صنعتی و محیطهای کاری دشوار مناسب باشد.
آیا CM4371-50 برای پنلهای خورشیدی مناسب است؟
بله. این دستگاه برای بررسی تجهیزات فتوولتائیک کاربرد دارد و با استفاده از پراب ولتاژ بالای P2010 میتواند برای اندازهگیری DC تا 2000 ولت در شرایط تعیینشده توسط سازنده استفاده شود.
آیا CM4371-50 جریان هجومی موتور را اندازهگیری میکند؟
بله. دستگاه دارای قابلیت INrush است و امکان بررسی جریان هجومی تجهیزات و موتورهای الکتریکی را فراهم میکند.
چه باتری برای HIOKI CM4371-50 استفاده میشود؟
این دستگاه با دو عدد باتری آلکالاین LR03 یا AAA با ولتاژ نامی 1.5 ولت کار میکند.
وزن HIOKI CM4371-50 چقدر است؟
وزن دستگاه حدود 340 گرم است و ابعاد آن 65 × 215 × 35 میلیمتر میباشد.
جمعبندی
مولتی متر کلمپی HIOKI CM4371-50 یک ابزار حرفهای برای اندازهگیری جریان AC/DC تا 600 آمپر و ولتاژ AC/DC تا 1000 ولت است که در کنار قابلیتهای True RMS، اندازهگیری مقاومت، ظرفیت، فرکانس و دما، امکاناتی مانند تشخیص خودکار AC/DC، اندازهگیری جریان هجومی، Auto Hold، فیلتر پایینگذر و نمایش مقادیر Peak و MAX/MIN را ارائه میدهد. دهانه فک 33 میلیمتری، بدنه مقاوم، محدوده دمای کاری گسترده و رده ایمنی CAT IV 600V / CAT III 1000V، این محصول را به گزینهای مناسب برای تکنسینهای برق، تعمیرکاران صنعتی، متخصصان نگهداری و تعمیرات و کاربران حوزه انرژی تبدیل کرده است.
در صورت نیاز به ثبت و انتقال اطلاعات اندازهگیری، امکان استفاده از آداپتور بیسیم Z3210 و نرمافزار GENNECT Cross وجود دارد. همچنین برای کاربردهای DC با ولتاژ بالاتر از 1000 ولت، استفاده از پراب ولتاژ بالای P2010 مطابق دستورالعملهای ایمنی سازنده امکان اندازهگیری تا 2000 ولت را فراهم میکند. بنابراین هیوکی CM4371-50 را میتوان یک کلمپ مولتیمتر چندمنظوره و حرفهای برای طیف گستردهای از کاربردهای برق صنعتی و انرژی دانست.
