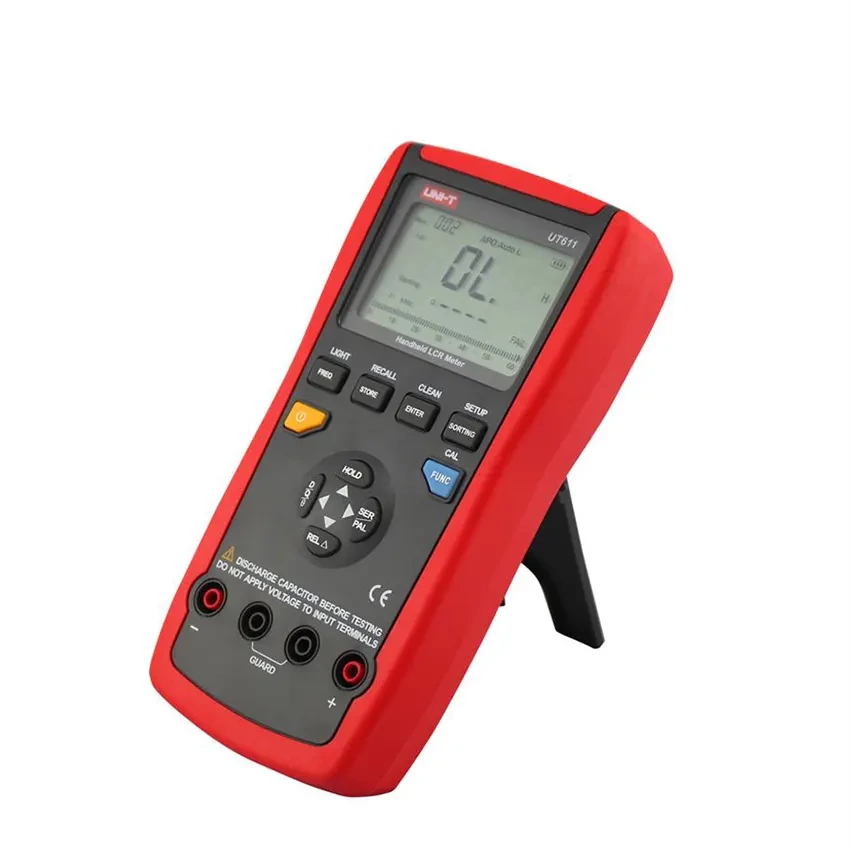

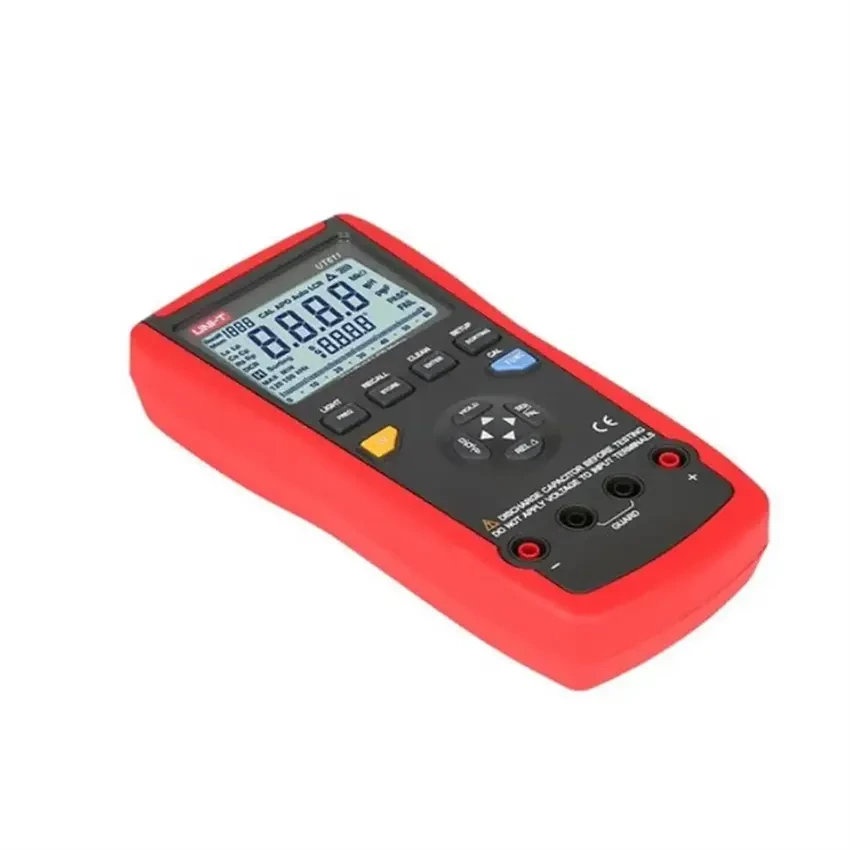

معرفی LCR متر دیجیتال یونیتی UNI-T UT611
LCR متر دیجیتال UNI-T UT611 یک دستگاه حرفهای برای اندازهگیری دقیق پارامترهای اصلی قطعات الکترونیکی شامل مقاومت (R)، ظرفیت خازنی (C) و اندوکتانس (L) است. این LCR متر با برخورداری از قابلیتهای پیشرفتهای مانند اندازهگیری در حالت سری و موازی، رنجیابی خودکار، شناسایی خودکار پارامتر، اندازهگیری ضریب کیفیت Q، ضریب اتلاف D، مقاومت DC و زاویه فاز، برای آزمایشگاههای الکترونیک، تعمیرات تخصصی، کنترل کیفیت و طراحی مدارهای الکترونیکی گزینهای مناسب محسوب میشود.
یکی از قابلیتهای مهم UNI-T UT611 امکان انتخاب حالت اندازهگیری سری یا موازی است. این ویژگی به کاربر اجازه میدهد متناسب با نوع قطعه و کاربرد موردنظر، مدل معادل مناسب را انتخاب کند. دستگاه همچنین از قابلیت Auto LCR برخوردار است و میتواند پارامتر اصلی قطعه یعنی L، C یا R را بهصورت خودکار تشخیص دهد.
ویژگیهای LCR متر UNI-T UT611
- اندازهگیری مقاومت، ظرفیت خازنی و اندوکتانس
- اندازهگیری پارامترهای DCR، Q، D، ESR و زاویه فاز
- قابلیت اندازهگیری در حالت سری و موازی
- مجهز به Auto LCR برای شناسایی خودکار پارامتر
- مجهز به Auto Range برای انتخاب خودکار رنج اندازهگیری
- پشتیبانی از فرکانسهای تست 100Hz، 120Hz، 1kHz و 10kHz
- دارای نمایشگر 6000 شمارش
- رزولوشن 0.001 برای پارامترهای D و Q
- قابلیت نمایش فرکانس تست
- مجهز به Data Hold
- دارای حالت Relative
- دارای قابلیت Min/Max
- مجهز به قابلیت مقایسه قطعات
- دارای قابلیت کالیبراسیون
- حافظه داخلی برای ذخیره دادههای اندازهگیری
- دارای نور پسزمینه نمایشگر
- مجهز به بارگراف آنالوگ
- دارای نشانگر ضعیف شدن باتری
- خاموشی خودکار
- همراه با پراب تست قطعات SMD
مشخصات فنی LCR متر UNI-T UT611
| مشخصه | مشخصات |
|---|
| برند |
UNI-T |
| مدل |
UT611 |
| نوع دستگاه |
LCR متر دیجیتال حرفهای |
| اندازهگیری پارامترهای اصلی |
L، C، R |
| پارامترهای قابل اندازهگیری |
L، C، R، DCR، Q، D، ESR، θ |
| محدوده اندازهگیری اندوکتانس |
600µH تا 200H |
| محدوده اندازهگیری ظرفیت |
600pF تا 10mF |
| محدوده اندازهگیری مقاومت |
60Ω تا 20MΩ |
| دقت اندازهگیری |
±(0.4% + 2) |
| فرکانسهای تست |
100Hz، 120Hz، 1kHz، 10kHz |
| ولتاژ تست |
0.5Vrms |
| حالت اندازهگیری |
Series و Parallel |
| نمایشگر |
6000 Counts |
| رزولوشن D و Q |
0.001 |
| Auto Range |
دارد |
| Auto LCR |
دارد |
| Data Hold |
دارد |
| Min/Max |
دارد |
| حالت Relative |
دارد |
| قابلیت مقایسه |
دارد |
| قابلیت کالیبراسیون |
دارد |
| حافظه داخلی |
1000 داده |
| بارگراف آنالوگ |
30 قسمتی |
| نور پسزمینه |
دارد |
| تغذیه |
باتری 9 ولت |
| ابعاد |
96 × 193 × 47 میلیمتر |
| وزن |
حدود 374 گرم |
اندازهگیری مقاومت، خازن و سلف
LCR متر UNI-T UT611 برای اندازهگیری سه پارامتر اصلی قطعات پسیو یعنی مقاومت، ظرفیت خازنی و اندوکتانس طراحی شده است. این دستگاه مقاومت را در محدوده 60 اهم تا 20 مگااهم، ظرفیت خازنی را از 600 پیکوفاراد تا 10 میلیفاراد و اندوکتانس را از 600 میکروهانری تا 200 هانری اندازهگیری میکند.
اندازهگیری سری و موازی
یکی از ویژگیهای مهم LCR متر UNI-T UT611 امکان انتخاب مدل معادل سری یا موازی است. در بسیاری از کاربردهای تخصصی، انتخاب صحیح مدار معادل برای تحلیل رفتار واقعی قطعه اهمیت دارد. این قابلیت باعث میشود UT611 علاوه بر اندازهگیری مقدار قطعه، برای بررسی دقیقتر مشخصات الکتریکی آن نیز مورد استفاده قرار گیرد.
فرکانس تست LCR متر UT611
این دستگاه از چهار فرکانس تست 100Hz، 120Hz، 1kHz و 10kHz پشتیبانی میکند. انتخاب فرکانس مناسب امکان بررسی رفتار قطعات در شرایط مختلف را فراهم میکند و برای تست خازنها، سلفها و سایر قطعات پسیو در کاربردهای آزمایشگاهی اهمیت دارد.
اندازهگیری Q، D و ESR
UNI-T UT611 علاوه بر اندازهگیری R، L و C، پارامترهای مهمی مانند ضریب کیفیت Q، ضریب اتلاف D، مقاومت DC و ESR را نیز اندازهگیری میکند. وجود این قابلیتها باعث میشود دستگاه برای بررسی تخصصیتر عملکرد خازنها و سلفها مناسب باشد.
قابلیت Auto LCR و Auto Range
قابلیت Auto LCR امکان شناسایی خودکار پارامتر اصلی قطعه را فراهم میکند و دستگاه میتواند بین L، C و R تشخیص لازم را انجام دهد. قابلیت Auto Range نیز رنج مناسب اندازهگیری را بهصورت خودکار انتخاب میکند و سرعت کار با دستگاه را افزایش میدهد.
پراب SMD
یکی از تجهیزات کاربردی همراه UNI-T UT611 پراب تست قطعات SMD است. این پراب برای اتصال آسانتر به قطعات نصب سطحی و اندازهگیری مقاومت، ظرفیت و اندوکتانس آنها کاربرد دارد و استفاده از دستگاه را هنگام تعمیر و بررسی بردهای الکترونیکی سادهتر میکند.
کاربردهای LCR متر UNI-T UT611
- آزمایشگاههای الکترونیک
- تست مقاومتها
- اندازهگیری خازنها
- اندازهگیری سلفها و سیمپیچها
- تست قطعات SMD
- تعمیر و عیبیابی بردهای الکترونیکی
- کنترل کیفیت قطعات الکترونیکی
- بررسی ESR خازنها
- اندازهگیری ضریب کیفیت Q
- اندازهگیری ضریب اتلاف D
- طراحی و توسعه مدارهای الکترونیکی
- کاربردهای آموزشی و تحقیقاتی
مزایای LCR متر دیجیتال UNI-T UT611
مهمترین مزیت LCR متر دیجیتال UNI-T UT611 ترکیب قابلیتهای اندازهگیری دقیق با امکانات کاربردی برای تست حرفهای قطعات است. پشتیبانی از اندازهگیری R، L و C، حالت سری و موازی، Auto Range، Auto LCR، اندازهگیری Q و D، بررسی ESR، حافظه داخلی، قابلیت مقایسه و پراب SMD باعث شده است این مدل برای کاربران حرفهای و آزمایشگاههای الکترونیک گزینهای کاربردی باشد.
قیمت LCR متر UNI-T UT611
قیمت LCR متر UNI-T UT611 به عواملی مانند وضعیت موجودی، اصالت کالا، شرایط بازار و کامل بودن لوازم جانبی بستگی دارد. هنگام خرید این دستگاه بهتر است علاوه بر قیمت، مشخصات فنی، سلامت دستگاه و اعتبار فروشنده نیز بررسی شود. برای خرید LCR متر مناسب میتوانید با کارشناسان کالیبکس مشورت کنید تا مدل متناسب با نیاز و محدوده اندازهگیری موردنظر انتخاب شود.
سوالات متداول درباره LCR متر UNI-T UT611
LCR متر UNI-T UT611 چه پارامترهایی را اندازهگیری میکند؟
این دستگاه پارامترهای اصلی مقاومت، ظرفیت خازنی و اندوکتانس را اندازهگیری میکند و امکان بررسی DCR، Q، D، ESR و زاویه فاز را نیز دارد.
آیا UNI-T UT611 قابلیت اندازهگیری سری و موازی دارد؟
بله، این دستگاه از هر دو حالت اندازهگیری Series و Parallel پشتیبانی میکند.
حداکثر ظرفیت قابل اندازهگیری توسط UT611 چقدر است؟
حداکثر محدوده اندازهگیری ظرفیت خازنی در این مدل 10mF است.
حداکثر اندوکتانس قابل اندازهگیری با UT611 چقدر است؟
محدوده اندازهگیری اندوکتانس این دستگاه تا 200H است.
حداکثر مقاومت قابل اندازهگیری با UT611 چقدر است؟
این LCR متر مقاومت را تا محدوده 20MΩ اندازهگیری میکند.
فرکانسهای تست UNI-T UT611 کدام هستند؟
فرکانسهای تست این مدل شامل 100Hz، 120Hz، 1kHz و 10kHz هستند.
آیا UNI-T UT611 برای تست قطعات SMD مناسب است؟
بله، این دستگاه به پراب تست SMD مجهز است و میتوان از آن برای اندازهگیری قطعات نصب سطحی استفاده کرد.
آیا LCR متر UT611 دارای Auto Range است؟
بله، UT611 دارای قابلیت Auto Range است و میتواند رنج مناسب اندازهگیری را بهصورت خودکار انتخاب کند.
آیا UT611 قابلیت اندازهگیری ESR دارد؟
بله، این دستگاه قابلیت اندازهگیری و نمایش ESR را در کنار سایر پارامترهای الکتریکی قطعات دارد.
آیا UNI-T UT611 برای آزمایشگاه الکترونیک مناسب است؟
بله، به دلیل برخورداری از دقت مناسب، حالت اندازهگیری سری و موازی، فرکانسهای تست مختلف، Auto LCR، Auto Range و قابلیت اندازهگیری پارامترهای تکمیلی، این مدل برای آزمایشگاههای الکترونیک و کاربردهای تخصصی مناسب است.
