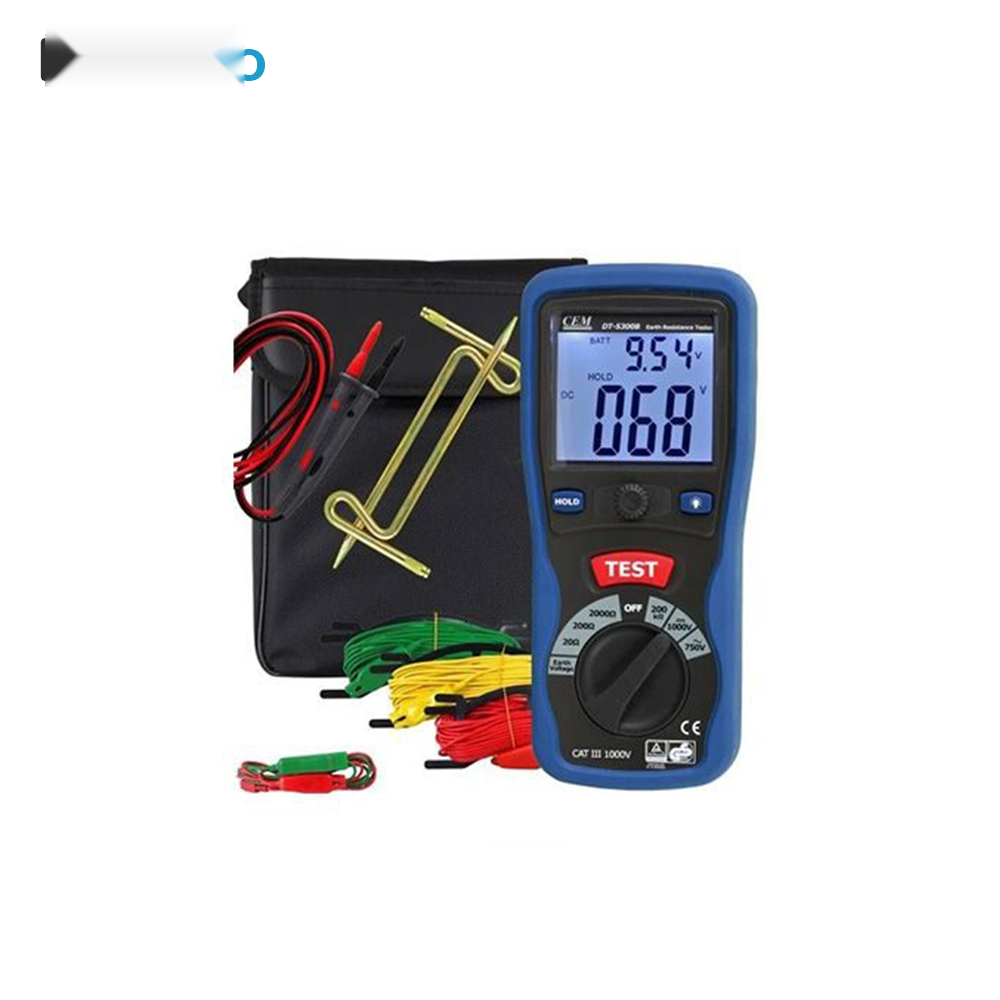

معرفی ارت سنج دیجیتال سه سیمه CEM DT-5300B
ارت سنج دیجیتال CEM DT-5300B یک دستگاه پرتابل و چندمنظوره برای اندازهگیری مقاومت سیستم ارت، مقاومت زمین و ولتاژ زمین است. این ارت تستر سه سیمه برای بررسی و ارزیابی سیستمهای اتصال زمین در تجهیزات و تأسیسات الکتریکی طراحی شده و علاوه بر اندازهگیری مقاومت ارت، امکان اندازهگیری ولتاژ AC، ولتاژ DC و مقاومت الکتریکی را نیز فراهم میکند.
مدل CEM DT-5300B با بهرهگیری از تنظیم صفر خودکار، نمایشگر LCD بزرگ با نور پسزمینه و قابلیت نمایش همزمان اطلاعات اندازهگیری و وضعیت باتری، استفاده آسانی دارد. این دستگاه همچنین از قابلیت Test Hold برای ثابت نگه داشتن مقدار نمایش دادهشده بهره میبرد و نرخ نمونهبرداری آن حدود 2.5 بار در ثانیه است.
ارت سنج CEM DT-5300B برای کاربردهایی مانند تست چاه ارت، بررسی سیستمهای اتصال زمین در تأسیسات برق، تجهیزات الکتریکی، صنایع نیروگاهی، شبکههای مخابراتی و سامانههای الکتریکی مناسب است. همچنین به دلیل برخورداری از عملکردهای اندازهگیری چندگانه، میتوان از آن بهعنوان یک ابزار اندازهگیری مقاومت، ولتاژ AC و ولتاژ DC نیز استفاده کرد. اطلاعات رسمی CEM نیز این دستگاه را برای تست نصب سیستمهای ارت در صنایع برق، مخابرات و سامانههای کشش الکتریکی معرفی میکند.
ویژگیهای ارت تستر CEM DT-5300B
- اندازهگیری مقاومت زمین در سه رنج 20Ω، 200Ω و 2000Ω.
- مناسب برای تست مقاومت چاه ارت و سیستم اتصال زمین.
- قابلیت اندازهگیری ولتاژ زمین تا 200 ولت.
- اندازهگیری مقاومت الکتریکی تا 200kΩ.
- اندازهگیری ولتاژ AC تا 750V و ولتاژ DC تا 1000V.
- مجهز به قابلیت تنظیم صفر خودکار برای سهولت انجام اندازهگیری.
- دارای نمایشگر LCD بزرگ با نور پسزمینه.
- نمایش وضعیت باتری و هشدار کمبود شارژ.
- مجهز به قابلیت Test Hold برای ثابت نگه داشتن نتیجه اندازهگیری.
- نرخ نمونهبرداری حدود 2.5 بار در ثانیه.
- تغذیه توسط 6 عدد باتری AA با ولتاژ 1.5 ولت.
- بدنه پرتابل و مناسب استفاده در محل پروژه.
کاربردهای ارت سنج دیجیتال CEM DT-5300B
CEM DT-5300B یک ابزار کاربردی برای تکنسینهای برق، پیمانکاران تأسیسات، کارشناسان نگهداری و تعمیرات و متخصصان سیستمهای ارتینگ است. از این دستگاه میتوان برای بررسی وضعیت اتصال زمین و اندازهگیری مقاومت الکتریکی سیستم ارت در پروژههای مختلف استفاده کرد.
- تست مقاومت چاه ارت و الکترودهای زمین
- بررسی سیستمهای اتصال زمین در تأسیسات الکتریکی
- کنترل و ارزیابی سیستم ارتینگ تجهیزات صنعتی
- استفاده در پروژههای برق و نیروگاهی
- بررسی سیستمهای ارت در شبکههای مخابراتی
- اندازهگیری ولتاژ AC و DC
- اندازهگیری مقاومت الکتریکی و مقاومتهای پایین
مزایای استفاده از CEM DT-5300B
یکی از مزیتهای اصلی این تستر مقاومت زمین، ترکیب قابلیت اندازهگیری مقاومت ارت با چند عملکرد اندازهگیری الکتریکی دیگر در یک دستگاه است. نمایشگر بزرگ، تنظیم صفر خودکار و قابلیت نگهداشتن نتیجه، فرآیند کار را برای کاربر سادهتر میکنند. همچنین طراحی پرتابل دستگاه باعث میشود بتوان آن را برای انجام تستهای دورهای و عیبیابی سیستم ارت در محل پروژه جابهجا کرد.
تنظیم صفر خودکار در ارت سنج DT-5300B
CEM DT-5300B به قابلیت Automatic Zero Adjustment مجهز است. این قابلیت به آمادهسازی دستگاه برای اندازهگیری کمک کرده و باعث میشود کاربر بتواند بدون انجام تنظیمات پیچیده، فرآیند اندازهگیری را آغاز کند. وجود این ویژگی بهخصوص در تستهای متوالی و کارهای میدانی، استفاده از دستگاه را سادهتر میکند.
رنج اندازهگیری مقاومت زمین CEM DT-5300B
این ارت تستر دارای سه رنج اندازهگیری مقاومت زمین شامل 20Ω، 200Ω و 2000Ω است. رزولوشن دستگاه در این سه رنج بهترتیب 0.01Ω، 0.1Ω و 1Ω بوده و دقت اندازهگیری نیز با توجه به رنج انتخابشده متفاوت است. حداکثر رنج رسمی اعلامشده برای مقاومت زمین در دیتاشیت DT-5300B برابر با 2000Ω است.
مشخصات فنی ارت سنج CEM DT-5300B
نوع دستگاه
ارت سنج دیجیتال / تستر مقاومت زمین
روش اندازهگیری
روش الکترودی برای اندازهگیری مقاومت زمین
مقاومت زمین - رنج اول
20Ω
مقاومت زمین - رنج دوم
200Ω
مقاومت زمین - رنج سوم
2000Ω
دقت ولتاژ زمین
±(3% + 3d)
دقت ولتاژ DC
±(0.8% + 3d)
دقت ولتاژ AC
±(1.2% + 10d)
فرکانس اندازهگیری AC
40Hz تا 400Hz
نمایشگر
LCD بزرگ دوگانه با نور پسزمینه
نرخ نمونهبرداری
2.5 بار در ثانیه
خاموشی خودکار
حدود 15 دقیقه بدون استفاده
منبع تغذیه
6 عدد باتری AA با ولتاژ 1.5V
دمای کاری
0 تا 40 درجه سانتیگراد
رطوبت کاری
کمتر از 80% RH
دمای نگهداری
10- تا 60 درجه سانتیگراد
ابعاد
200 × 92 × 50 میلیمتر
وزن
حدود 700 گرم با باتری
استاندارد ایمنی
IEC 61010-1، CAT III 1000V
| پارامتر | رنج | رزولوشن | دقت |
|---|
| مقاومت زمین |
20Ω |
0.01Ω |
±(2% + 10d) |
| مقاومت زمین |
200Ω |
0.1Ω |
±(2% + 3d) |
| مقاومت زمین |
2000Ω |
1Ω |
±(2% + 3d) |
| ولتاژ زمین |
200V |
0.1V |
±(3% + 3d) |
| مقاومت الکتریکی |
200kΩ |
0.1kΩ |
±(1% + 2d) |
| ولتاژ DC |
1000V |
1V |
±(0.8% + 3d) |
| ولتاژ AC |
750V |
1V |
±(1.2% + 10d) |
| فرکانس ولتاژ AC |
40Hz ~ 400Hz |
- |
استاندارد و ایمنی CEM DT-5300B
ارت سنج دیجیتال CEM DT-5300B مطابق اطلاعات منتشرشده توسط سازنده، دارای رده ایمنی CAT III 1000V و استاندارد IEC 61010-1 است. این مشخصات، دستگاه را برای کاربردهای اندازهگیری الکتریکی در محیطهای حرفهای مناسب میکند. با این حال، هنگام اندازهگیری ولتاژهای بالا باید همواره محدودیتهای ایمنی دستگاه و دستورالعمل سازنده رعایت شود.
لوازم جانبی همراه ارت سنج CEM DT-5300B
- پرابها و سیمهای تست
- میلههای تست زمین
- کابلهای اندازهگیری
- باتریهای AA
- کیف حمل
- دفترچه راهنمای استفاده
تفاوت ارت سنج دیجیتال و ارت سنج کلمپی
ارت سنج CEM DT-5300B از نوع ارت تستر الکترودی است و برای اندازهگیری مقاومت زمین از اتصال پرابها و الکترودهای تست استفاده میکند. در مقابل، ارت سنج کلمپی برای اندازهگیری مقاومت حلقه زمین بدون استفاده از روش الکترودی سنتی طراحی میشود. بنابراین انتخاب بین این دو نوع دستگاه باید بر اساس نوع سیستم ارت، شرایط محل اندازهگیری و روش تست مورد نیاز انجام شود.
سوالات متداول درباره CEM DT-5300B
آیا CEM DT-5300B برای اندازهگیری مقاومت چاه ارت مناسب است؟
بله. این دستگاه بهعنوان تستر مقاومت زمین برای اندازهگیری مقاومت سیستمهای اتصال زمین و ارتینگ طراحی شده و از رنجهای 20Ω، 200Ω و 2000Ω پشتیبانی میکند.
CEM DT-5300B چه رنجی برای اندازهگیری مقاومت زمین دارد؟
رنجهای اندازهگیری مقاومت زمین این مدل 20Ω، 200Ω و 2000Ω هستند و رزولوشن آنها بهترتیب 0.01Ω، 0.1Ω و 1Ω است.
آیا DT-5300B فقط ارت سنج است؟
خیر. علاوه بر اندازهگیری مقاومت زمین و ولتاژ زمین، این دستگاه قابلیت اندازهگیری مقاومت الکتریکی، ولتاژ AC و ولتاژ DC را نیز دارد.
حداکثر ولتاژ AC قابل اندازهگیری توسط CEM DT-5300B چقدر است؟
حداکثر رنج اندازهگیری ولتاژ AC برابر با 750V است. رزولوشن این بخش 1V و دقت آن ±(1.2% + 10d) اعلام شده است.
حداکثر ولتاژ DC قابل اندازهگیری چقدر است؟
رنج اندازهگیری ولتاژ DC در CEM DT-5300B تا 1000V است و رزولوشن آن 1V با دقت ±(0.8% + 3d) اعلام شده است.
آیا این دستگاه قابلیت تنظیم صفر دارد؟
بله. DT-5300B مجهز به قابلیت تنظیم صفر خودکار یا Automatic Zero Adjustment است که به آمادهسازی دستگاه برای اندازهگیری کمک میکند.
آیا CEM DT-5300B دارای خاموشی خودکار است؟
بله. طبق اطلاعات دیتاشیت دستگاه، عملکرد خاموشی خودکار پس از حدود 15 دقیقه عدم استفاده برای کاهش مصرف باتری فعال میشود.
منبع تغذیه ارت سنج CEM DT-5300B چیست؟
منبع تغذیه دستگاه 6 عدد باتری AA با ولتاژ 1.5V است.
آیا DT-5300B برای استفاده در پروژههای صنعتی مناسب است؟
بله. این مدل برای تست سیستمهای ارتینگ در محیطهای مختلف از جمله صنایع برق، تأسیسات الکتریکی و شبکههای مخابراتی معرفی شده است و طراحی پرتابل آن امکان استفاده در محل پروژه را فراهم میکند.
جمعبندی و راهنمای خرید ارت سنج CEM DT-5300B
ارت سنج CEM DT-5300B گزینهای کاربردی برای تکنسینها و متخصصانی است که به یک دستگاه چندمنظوره برای تست مقاومت زمین، اندازهگیری ولتاژ زمین و انجام برخی اندازهگیریهای الکتریکی نیاز دارند. سه رنج مقاومت زمین، تنظیم صفر خودکار، نمایشگر LCD بزرگ، قابلیت Test Hold، اندازهگیری ولتاژ AC و DC و طراحی قابل حمل از مهمترین ویژگیهای این مدل هستند. برای انتخاب نهایی، بهتر است رنج اندازهگیری مورد نیاز، روش تست سیستم ارت و شرایط کاری پروژه با مشخصات فنی دستگاه تطبیق داده شود.
برای دریافت اطلاعات تکمیلی، استعلام قیمت و مشاوره خرید ارت تستر CEM DT-5300B میتوانید با کارشناسان کالیبکس در ارتباط باشید.
