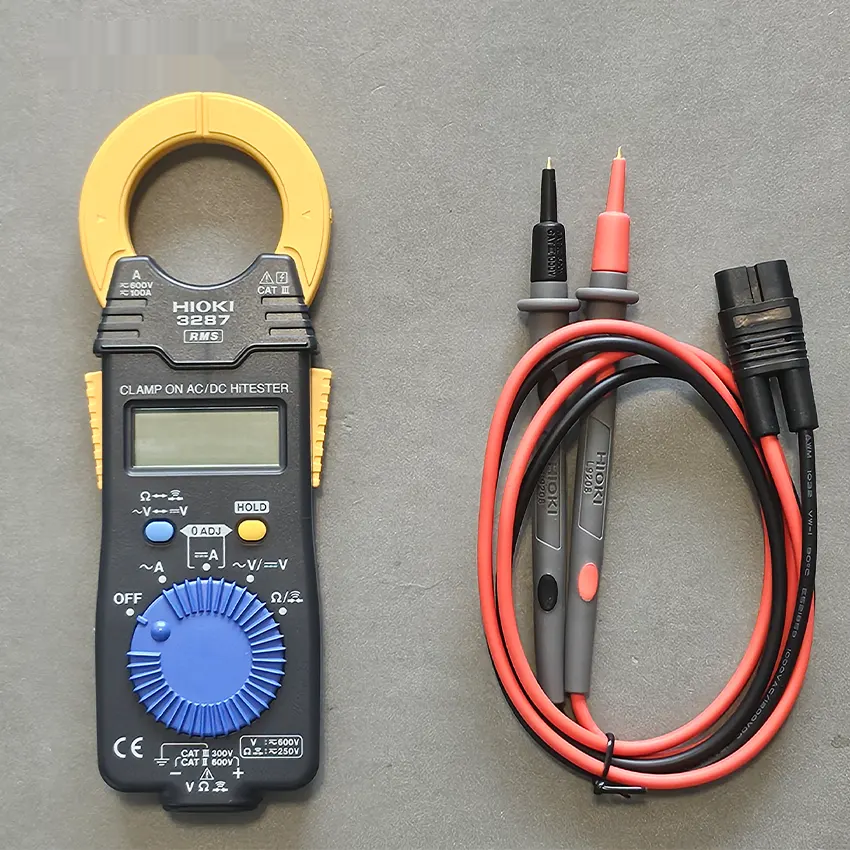

معرفی مولتی متر کلمپی هیوکی HIOKI 3287
مولتی متر کلمپی هیوکی HIOKI 3287 یک کلمپ متر دیجیتال AC/DC حرفهای، کمحجم و دقیق است که برای اندازهگیری جریان، ولتاژ و مقاومت و همچنین تست پیوستگی مدار طراحی شده است. این دستگاه با بهرهگیری از فناوری True RMS در اندازهگیری جریان AC، میتواند جریانهای غیرسینوسی و دارای اعوجاج و هارمونیک را با دقت مناسبی اندازهگیری کند و به همین دلیل گزینهای کاربردی برای تعمیر و نگهداری تجهیزات الکتریکی، تابلوهای برق، تجهیزات صنعتی و سیستمهای الکترونیکی محسوب میشود.
کلمپ آمپرمتر HIOKI 3287 امکان اندازهگیری جریان AC و DC تا حداکثر 100 آمپر را فراهم میکند و دارای رنج 10 آمپر برای اندازهگیری جریانهای پایینتر است. این ویژگی باعث میشود دستگاه برای عیبیابی و سرویس تجهیزاتی که جریان مصرفی نسبتاً پایین دارند نیز کاربرد مناسبی داشته باشد. ساختار باریک و وزن 170 گرمی دستگاه، استفاده از آن را در فضاهای محدود و محیطهای کاری شلوغ آسانتر میکند.
کلمپ متر هیوکی 3287 چه کاربردی دارد؟
مهمترین مزیت یک آمپرمتر کلمپی این است که برای اندازهگیری جریان، نیازی به باز کردن مدار یا قرار دادن دستگاه بهصورت سری در مسیر جریان ندارد. در HIOKI 3287 کافی است هادی موردنظر را داخل فک کلمپ قرار دهید و مقدار جریان را روی نمایشگر مشاهده کنید. این روش اندازهگیری، سرعت عیبیابی را افزایش داده و برای بررسی مدارهای در حال کار بسیار کاربردی است.
دهانه فک HIOKI 3287 برای هادیهایی با قطر حداکثر 35 میلیمتر مناسب است. طراحی باریک دستگاه و مکانیزم اهرمی فک باعث میشود دسترسی به سیمها و کابلهای قرارگرفته در تابلوها و فضاهای متراکم سادهتر شود. هیوکی این مدل را برای تعمیر و نگهداری انواع تجهیزات AC/DC و اندازهگیری جریانهای تا 100 آمپر طراحی کرده است.
اندازهگیری جریان AC و DC با HIOKI 3287
یکی از مهمترین قابلیتهای کلمپ آمپرمتر HIOKI 3287 اندازهگیری جریان متناوب و مستقیم در دو رنج 10.00 و 100.0 آمپر است. دقت پایه اندازهگیری جریان AC و DC برابر با ±1.5% rdg. ±5 dgt. اعلام شده است. در حالت AC، دستگاه از روش True RMS استفاده میکند و محدوده فرکانسی اندازهگیری جریان AC از 10 هرتز تا 1 کیلوهرتز است.
قابلیت True RMS برای اندازهگیری جریانهایی که شکل موج آنها کاملاً سینوسی نیست اهمیت زیادی دارد. تجهیزات الکترونیکی قدرت، منابع تغذیه سوئیچینگ و برخی تجهیزات دارای بارهای غیرخطی میتوانند شکل موج جریان متفاوتی ایجاد کنند؛ بنابراین استفاده از مولتی متر کلمپی True RMS میتواند نسبت به روشهای اندازهگیری میانگینمحور، تصویر دقیقتری از مقدار مؤثر جریان ارائه دهد.
اندازهگیری ولتاژ و مقاومت
HIOKI 3287 تنها یک آمپرمتر کلمپی نیست و بهعنوان یک مولتی متر دیجیتال نیز قابلیت اندازهگیری ولتاژ و مقاومت را در اختیار کاربر قرار میدهد. محدوده اندازهگیری ولتاژ DC از 419.9 میلیولت تا 600 ولت در پنج رنج و محدوده ولتاژ AC از 4.199 ولت تا 600 ولت در چهار رنج است.
محدوده اندازهگیری مقاومت این دستگاه از 419.9 اهم تا 41.99 مگااهم در شش رنج است. دقت پایه اندازهگیری مقاومت نیز ±2% rdg. ±4 dgt. اعلام شده است. علاوه بر این، دستگاه دارای تست پیوستگی صوتی است و در مقاومت حدود 50 اهم یا کمتر، بیزر فعال میشود.
True RMS در مولتی متر کلمپی HIOKI 3287
یکی از نقاط قوت HIOKI 3287 استفاده از فناوری True RMS در اندازهگیری AC است. این دستگاه در حالت اندازهگیری جریان AC، محدوده فرکانسی 10 هرتز تا 1 کیلوهرتز را پوشش میدهد. همچنین در اندازهگیری ولتاژ AC، محدوده فرکانسی مشخصشده توسط سازنده 30 تا 500 هرتز است.
این قابلیت باعث میشود HIOKI 3287 برای بررسی تجهیزات الکتریکی و الکترونیکی که جریان یا ولتاژ آنها دارای شکل موج غیرایدهآل است، انتخاب مناسبی باشد. البته دقت واقعی اندازهگیری همیشه به شرایط سیگنال، فرکانس، محدوده انتخابشده و مشخصات فنی دستگاه بستگی دارد.
طراحی و ساختار HIOKI 3287
مولتی متر کلمپی HIOKI 3287 با ابعاد 57 × 180 × 16 میلیمتر و وزن حدود 170 گرم، دستگاهی سبک و باریک برای استفاده روزمره در محیطهای فنی است. فک کلمپ دارای قطر داخلی حداکثر 35 میلیمتر است و طراحی باریک بدنه به دسترسی بهتر به سیمها و کابلها در محیطهای محدود کمک میکند.
نمایشگر دستگاه از نوع LCD بوده و حداکثر 4199 رقم را نمایش میدهد. نرخ بهروزرسانی نمایشگر 2.5 بار در ثانیه است. HIOKI 3287 همچنین از قابلیت Data Hold برای ثابت نگه داشتن مقدار اندازهگیریشده روی نمایشگر بهره میبرد و دارای قابلیت Auto Power Save برای کاهش مصرف باتری است.
مزایای مولتی متر کلمپی هیوکی HIOKI 3287
- اندازهگیری جریان AC و DC تا 100 آمپر
- دارای رنج 10 آمپر برای اندازهگیری جریانهای پایین
- فناوری True RMS برای اندازهگیری جریان AC
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 41.99 مگااهم
- مجهز به تست پیوستگی با بیزر
- قابلیت Data Hold برای نگهداری مقدار اندازهگیریشده
- مجهز به Auto Power Save
- دارای Auto Zero برای اندازهگیری جریان DC
- دهانه فک مناسب هادیهایی با قطر حداکثر 35 میلیمتر
- بدنه بسیار باریک با ضخامت 16 میلیمتر
- وزن سبک 170 گرم برای حمل و استفاده آسان
- دارای رده ایمنی CAT III 600V برای جریان و CAT III 300V برای ولتاژ
کاربردهای مولتی متر کلمپی HIOKI 3287
- تعمیر و نگهداری تجهیزات الکتریکی
- عیبیابی تابلوهای برق
- بررسی مدارهای AC و DC
- تست تجهیزات صنعتی و الکترونیکی
- اندازهگیری جریان تجهیزات کممصرف و مدارهای الکتریکی
- اندازهگیری ولتاژ و مقاومت در عملیات تعمیر و سرویس
- استفاده توسط تکنسینهای برق، مهندسان و تعمیرکاران تجهیزات
مشخصات فنی مولتی متر کلمپی هیوکی HIOKI 3287
نوع دستگاه
مولتی متر کلمپی AC/DC
دقت جریان DC
±1.5% rdg. ±5 dgt.
فرکانس جریان AC
10 Hz تا 1 kHz
دقت جریان AC
±1.5% rdg. ±5 dgt. در شرایط مشخصشده
فناوری اندازهگیری AC
True RMS
ولتاژ DC
419.9 mV تا 600 V، پنج رنج
دقت ولتاژ DC
±1.3% rdg. ±4 dgt.
ولتاژ AC
4.199 V تا 600 V، چهار رنج
فرکانس ولتاژ AC
30 تا 500 Hz
دقت ولتاژ AC
±2.3% rdg. ±8 dgt.
مقاومت
419.9 Ω تا 41.99 MΩ، شش رنج
دقت مقاومت
±2% rdg. ±4 dgt.
تست پیوستگی
بیزر در حدود 50 Ω یا کمتر
قطر دهانه فک
حداکثر 35 mm
نمایشگر
LCD، حداکثر 4199 digit
نرخ بهروزرسانی نمایشگر
2.5 بار در ثانیه
منبع تغذیه
باتری لیتیومی سکهای CR2032 × 1
زمان کار مداوم
حدود 25 ساعت
ایمنی جریان
CAT III 600 V
ایمنی ولتاژ
CAT III 300 V
ضریب تاج (Crest Factor)
حداکثر 2.5

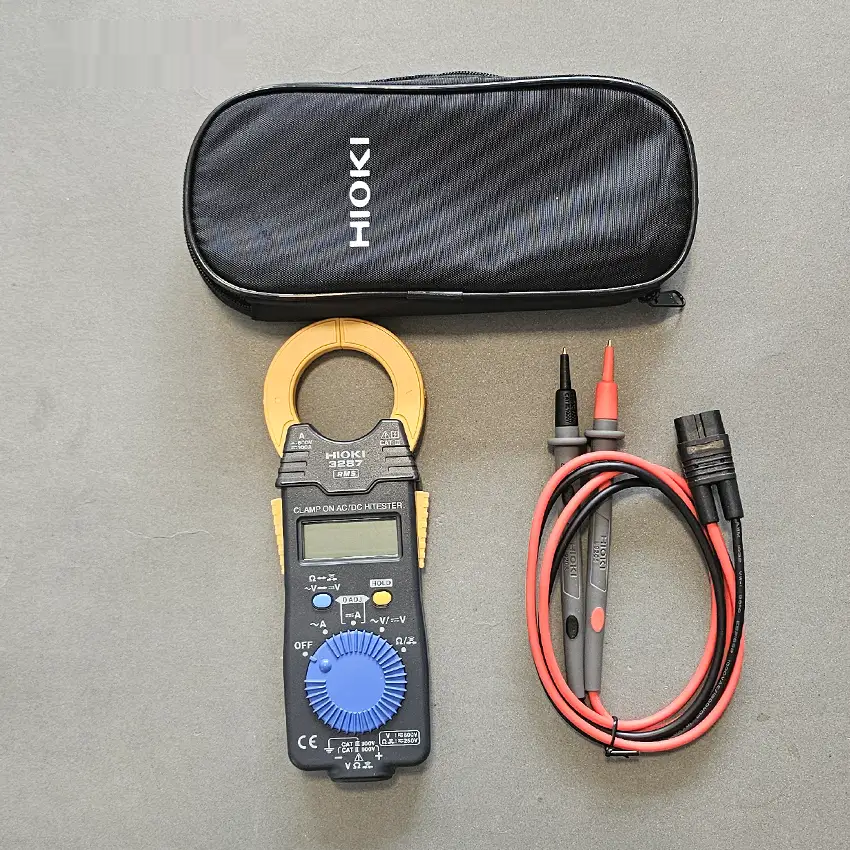

لوازم جانبی همراه HIOKI 3287
- یک عدد باتری لیتیومی سکهای CR2032
- پراب تست L9208
- کیف حمل مدل 9398
- دفترچه راهنمای دستگاه
تفاوت HIOKI 3287 با یک آمپرمتر کلمپی معمولی
تفاوت مهم HIOKI 3287 با یک کلمپ آمپرمتر صرفاً جریانسنج، وجود قابلیتهای مولتیمتری در کنار اندازهگیری جریان است. این مدل علاوه بر جریان AC/DC، امکان اندازهگیری ولتاژ AC/DC، مقاومت و تست پیوستگی را فراهم میکند. بنابراین کاربر برای بسیاری از عملیات عیبیابی به دستگاه دیگری نیاز نخواهد داشت.
از طرف دیگر، حداکثر جریان قابل اندازهگیری توسط HIOKI 3287 برابر 100 آمپر است؛ بنابراین برای مدارهایی که جریان آنها بالاتر از این مقدار است، بهتر است به سراغ مدلهای کلمپ متر با رنج جریان بالاتر بروید. در نتیجه، انتخاب این دستگاه باید بر اساس محدوده جریان، سطح ایمنی، نوع سیگنال و کاربرد موردنظر انجام شود.
سوالات متداول درباره مولتی متر کلمپی HIOKI 3287
آیا HIOKI 3287 جریان AC و DC را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری جریان AC و DC را در رنجهای 10.00 و 100.0 آمپر دارد.
آیا HIOKI 3287 دارای True RMS است؟
بله. مدل 3287 برای اندازهگیری AC از روش True RMS استفاده میکند و جریان AC را در محدوده فرکانسی 10 هرتز تا 1 کیلوهرتز اندازهگیری میکند.
حداکثر جریان قابل اندازهگیری با HIOKI 3287 چقدر است؟
حداکثر رنج اندازهگیری جریان AC و DC این دستگاه 100 آمپر است.
قطر کابل قابل اندازهگیری با کلمپ HIOKI 3287 چقدر است؟
قطر دهانه فک این دستگاه حداکثر 35 میلیمتر است و هادی مورد اندازهگیری باید در محدوده فیزیکی دهانه فک قرار گیرد.
آیا HIOKI 3287 ولتاژ را هم اندازهگیری میکند؟
بله. این دستگاه ولتاژ DC را تا 600 ولت و ولتاژ AC را نیز تا 600 ولت اندازهگیری میکند.
حداکثر مقاومت قابل اندازهگیری با HIOKI 3287 چقدر است؟
رنج اندازهگیری مقاومت این دستگاه از 419.9 اهم تا 41.99 مگااهم است.
آیا HIOKI 3287 تست اتصال یا پیوستگی دارد؟
بله. دستگاه دارای تست پیوستگی صوتی است و در مقاومت حدود 50 اهم یا کمتر، بیزر فعال میشود.
باتری HIOKI 3287 چیست؟
منبع تغذیه دستگاه یک عدد باتری لیتیومی سکهای CR2032 است و طبق مشخصات رسمی، زمان استفاده مداوم حدود 25 ساعت است.
آیا HIOKI 3287 برای اندازهگیری جریانهای پایین مناسب است؟
بله. وجود رنج 10.00 آمپر باعث شده است این مدل برای اندازهگیری جریانهای پایینتر نیز کاربرد مناسبی داشته باشد.
HIOKI 3287 برای چه افرادی مناسب است؟
این دستگاه برای تکنسینهای برق، مهندسان برق، تعمیرکاران تجهیزات الکتریکی، واحدهای تعمیر و نگهداری و افرادی که به یک کلمپ متر AC/DC چندمنظوره و کمحجم نیاز دارند، گزینه مناسبی است.
جمعبندی و خرید مولتی متر کلمپی HIOKI 3287
مولتی متر کلمپی هیوکی HIOKI 3287 یک ابزار اندازهگیری حرفهای و جمعوجور برای اندازهگیری جریان AC/DC تا 100 آمپر، ولتاژ AC/DC، مقاومت و پیوستگی است. فناوری True RMS، رنج 10 آمپر برای جریانهای پایین، دهانه فک 35 میلیمتری، طراحی باریک، وزن 170 گرم و قابلیت Data Hold از مهمترین ویژگیهای این مدل هستند.
اگر به دنبال خرید کلمپ آمپرمتر هیوکی HIOKI 3287 برای استفاده در تعمیر و نگهداری تجهیزات برق، تابلوهای الکتریکی و عیبیابی مدارهای AC/DC هستید، مشخصات فنی، محدوده اندازهگیری و سطح ایمنی دستگاه را با نیاز کاری خود مقایسه کنید. برای اطلاع از قیمت HIOKI 3287، موجودی و دریافت مشاوره تخصصی میتوانید با کارشناسان کالیبکس در ارتباط باشید.
