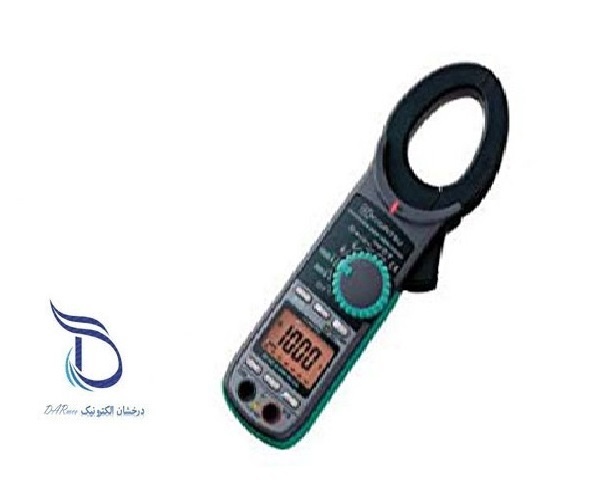

کلمپ آمپرمتر کیوریتسو KYORITSU 2046R | کلمپ آمپرمتر AC/DC ترو RMS
کلمپ آمپرمتر کیوریتسو KYORITSU 2046R یکی از مولتیمترهای کلمپی حرفهای و کاربردی برند ژاپنی کیوریتسو است که برای اندازهگیری جریان AC و DC، ولتاژ AC و DC، مقاومت، فرکانس، ظرفیت خازن، دیود، دما و تست پیوستگی مدار طراحی شده است. این دستگاه با بهرهگیری از قابلیت True RMS، برای اندازهگیری دقیق جریان و ولتاژ AC در شرایطی که شکل موج کاملاً سینوسی نیست، گزینهای مناسب برای تکنسینهای برق، تعمیرکاران تجهیزات صنعتی، تابلو برقکاران، کارشناسان نگهداری و تعمیرات و متخصصان سیستمهای الکتریکی محسوب میشود.
یکی از مهمترین مزیتهای آمپرمتر کلمپی KYORITSU 2046R امکان اندازهگیری جریان بدون نیاز به قطع کردن سیم یا باز کردن مدار است. کاربر میتواند هادی موردنظر را داخل فکهای کلمپ قرار داده و جریان عبوری را اندازهگیری کند. حداکثر قطر هادی قابل اندازهگیری در این مدل 33 میلیمتر است که آن را برای بسیاری از کابلها و هادیهای مورد استفاده در تأسیسات و تجهیزات برق مناسب میکند.
کلمپ آمپرمتر 2046R قابلیت اندازهگیری جریان AC تا 600 آمپر و جریان DC تا 600 آمپر را دارد. دقت پایه اندازهگیری جریان AC در فرکانس 50 و 60 هرتز برابر با ±2.0%rdg±5dgt و دقت اندازهگیری جریان DC برابر با ±1.5%rdg±5dgt است. این دستگاه همچنین ولتاژ AC را تا 600 ولت و ولتاژ DC را تا 600 ولت اندازهگیری میکند و به صورت خودکار محدوده مناسب اندازهگیری را انتخاب میکند.
True RMS از قابلیتهای مهم این کلمپ مولتیمتر است. این فناوری در اندازهگیری سیگنالهای AC با شکل موجهای غیرسینوسی یا اعوجاجیافته اهمیت زیادی دارد و باعث میشود نتیجه اندازهگیری نسبت به روشهای میانگینگیری معمول، برای کاربردهای واقعی برق دقیقتر باشد. بنابراین KYORITSU 2046R میتواند در بررسی بارهای الکتریکی، تجهیزات صنعتی و مدارهایی که شکل موج جریان یا ولتاژ آنها ایدهآل نیست، کاربرد مناسبی داشته باشد.
از دیگر امکانات این دستگاه میتوان به اندازهگیری مقاومت تا 60 مگااهم، فرکانس تا 10 کیلوهرتز، ظرفیت خازن تا 40 میکروفاراد، تست دیود، تست پیوستگی و اندازهگیری Duty Cycle از 0.1 تا 99.9 درصد اشاره کرد. قابلیت تست پیوستگی نیز در صورت پایین بودن مقاومت مدار، هشدار صوتی ایجاد میکند و برای بررسی سریع اتصال سیمها و مسیرهای مدار مفید است.
KYORITSU 2046R علاوه بر اندازهگیریهای الکتریکی، امکان اندازهگیری دما را نیز با استفاده از پراب دمایی مدل 8216 دارد. محدوده اندازهگیری دما با این پراب از 50- تا 300+ درجه سانتیگراد است. پراب دما به عنوان لوازم جانبی اختیاری ارائه میشود و برای کاربردهای تخصصیتر میتوان آن را به صورت جداگانه تهیه کرد.
برای بررسی تغییرات جریان و بار، این کلمپ آمپرمتر از قابلیتهای MIN/MAX و Peak بهره میبرد که در تحلیل تغییرات اندازهگیری و بررسی جریانهای لحظهای کاربرد دارند. وجود قابلیتهای مختلف اندازهگیری در یک دستگاه باعث میشود کاربر در بسیاری از عملیات عیبیابی و سرویس، نیاز کمتری به حمل چند ابزار اندازهگیری مجزا داشته باشد.
از نظر ایمنی نیز کلمپ آمپرمتر KYORITSU 2046R مطابق استانداردهای مرتبط با تجهیزات اندازهگیری الکتریکی ساخته شده و دارای رده ایمنی CAT IV 600V است. این ویژگی برای استفاده در محیطهای الکتریکی و اندازهگیری در تأسیسات و مدارهای مرتبط اهمیت بالایی دارد. با این حال، رعایت دستورالعملهای ایمنی، استفاده صحیح از پرابها و عدم تجاوز از محدودههای مجاز اندازهگیری هنگام کار با دستگاه ضروری است.
بدنه دستگاه با ابعاد حدود 243 × 77 × 36 میلیمتر طراحی شده و وزن آن با باتری حدود 300 گرم است. منبع تغذیه آن دو عدد باتری AAA با ولتاژ 1.5 ولت است و در صورت عدم استفاده، قابلیت خاموشی خودکار پس از حدود 15 دقیقه به کاهش مصرف باتری کمک میکند. همراه دستگاه نیز کابلهای تست، کیف حمل و باتری ارائه میشود.
در مجموع، اگر به دنبال خرید کلمپ آمپرمتر AC/DC با قابلیت اندازهگیری جریان تا 600 آمپر، اندازهگیری ولتاژ AC/DC، مقاومت، فرکانس، خازن، دیود و دما هستید، KYORITSU 2046R به دلیل امکانات متنوع، قابلیت True RMS، فک 33 میلیمتری و رده ایمنی CAT IV 600V، یکی از گزینههای مناسب برای مصارف حرفهای برق و صنعت به شمار میرود.
ویژگیها و قابلیتهای کلمپ آمپرمتر KYORITSU 2046R
- اندازهگیری جریان AC تا 600 آمپر
- اندازهگیری جریان DC تا 600 آمپر
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- مجهز به فناوری True RMS برای اندازهگیری AC
- اندازهگیری مقاومت تا 60 مگااهم
- اندازهگیری فرکانس تا 10 کیلوهرتز
- اندازهگیری ظرفیت خازن تا 40 میکروفاراد
- قابلیت تست دیود
- قابلیت تست پیوستگی با هشدار صوتی
- اندازهگیری Duty Cycle از 0.1 تا 99.9 درصد
- قابلیت اندازهگیری دما با پراب اختیاری مدل 8216
- محدوده اندازهگیری دما از 50- تا 300+ درجه سانتیگراد با پراب 8216
- حداکثر قطر هادی قابل اندازهگیری 33 میلیمتر
- مجهز به قابلیتهای MIN/MAX و Peak
- مجهز به انتخاب خودکار محدوده اندازهگیری
- دارای خاموشی خودکار برای کاهش مصرف باتری
- رده ایمنی CAT IV 600V
- طراحی مناسب برای تعمیرات، سرویس و نگهداری تجهیزات الکتریکی و صنعتی
مشخصات فنی کلمپ آمپرمتر کیوریتسو 2046R
| پارامتر | مشخصات |
|---|
| مدل |
KYORITSU / KEW 2046R |
| نوع دستگاه |
کلمپ آمپرمتر / مولتیمتر کلمپی دیجیتال |
| جریان AC |
0 تا 600.0A |
| دقت جریان AC |
±2.0%rdg±5dgt در 50/60Hz |
| جریان DC |
0 تا 600.0A |
| دقت جریان DC |
±1.5%rdg±5dgt |
| ولتاژ AC |
6 / 60 / 600V با انتخاب خودکار رنج |
| دقت ولتاژ AC |
±1.5%rdg±4dgt در 50/60Hz |
| ولتاژ DC |
600mV / 6 / 60 / 600V با انتخاب خودکار رنج |
| دقت ولتاژ DC |
±1.0%rdg±3dgt |
| مقاومت |
600Ω / 6 / 60 / 600kΩ / 6 / 60MΩ |
| دقت مقاومت |
±1%rdg±5dgt تا 6MΩ و ±5%rdg±8dgt در 60MΩ |
| تست پیوستگی |
فعال شدن بیزر در مقاومت 100Ω یا کمتر |
| ظرفیت خازن |
400nF / 4 / 40μF |
| فرکانس |
10Hz / 100Hz / 1kHz / 10kHz |
| Duty Cycle |
0.1 تا 99.9 درصد |
| تست دیود |
تا 2.000V |
| دما |
50- تا 300+ درجه سانتیگراد با پراب 8216 |
| حداکثر قطر هادی |
33 میلیمتر |
| True RMS |
دارد |
| رده ایمنی |
IEC 61010-1 CAT IV 600V |
| استانداردهای مرتبط |
IEC 61010-1، IEC 61010-2-032، IEC 61026 |
| منبع تغذیه |
2 عدد باتری AAA نوع R03 با ولتاژ 1.5V |
| زمان کارکرد مداوم |
حدود 10 ساعت |
| خاموشی خودکار |
حدود 15 دقیقه |
| ابعاد |
243 × 77 × 36 میلیمتر |
| وزن |
حدود 300 گرم با باتری |
| اقلام همراه |
پراب تست 7066A، کیف حمل 9094، دو عدد باتری و دفترچه راهنما |
| پراب دمایی |
مدل 8216 به صورت آپشنال |
کاربردهای کلمپ آمپرمتر KYORITSU 2046R
- عیبیابی و سرویس تابلوهای برق
- اندازهگیری جریان AC و DC تجهیزات الکتریکی
- بررسی ولتاژ مدارهای AC و DC
- تست و عیبیابی سیمکشی و اتصالات
- تعمیر و نگهداری تجهیزات صنعتی
- بررسی موتور، تجهیزات و مدارهای الکتریکی
- اندازهگیری مقاومت و بررسی پیوستگی مدار
- اندازهگیری فرکانس و Duty Cycle
- تست خازن و دیود
- کاربردهای عمومی برق صنعتی و تأسیسات الکتریکی
مزایای کلمپ آمپرمتر کیوریتسو 2046R
- اندازهگیری جریان AC و DC تا 600 آمپر
- مجهز به True RMS
- امکان اندازهگیری پارامترهای متنوع الکتریکی
- فک کلمپی با ظرفیت پذیرش هادی تا قطر 33 میلیمتر
- رده ایمنی CAT IV 600V
- طراحی نسبتاً سبک و قابل حمل
- دارای کیف حمل و پرابهای تست
- انتخاب خودکار محدوده اندازهگیری در چندین پارامتر
- قابلیت خاموشی خودکار برای کاهش مصرف باتری
نحوه استفاده از کلمپ آمپرمتر 2046R
برای اندازهگیری جریان با فک کلمپی، ابتدا حالت مناسب اندازهگیری را انتخاب کرده و فک دستگاه را باز کنید. سپس تنها یک هادی از مدار را داخل فک قرار دهید و فک را به طور کامل ببندید. قرار دادن همزمان سیم رفت و برگشت یک مدار در داخل فک میتواند باعث خنثی شدن میدان مغناطیسی و نمایش نتیجه نامناسب شود. در اندازهگیری ولتاژ، مقاومت، ظرفیت خازن، دیود و سایر پارامترهایی که از طریق پراب انجام میشوند نیز باید از ترمینالها و حالت اندازهگیری مناسب استفاده شود.
نکات ایمنی هنگام استفاده از KYORITSU 2046R
- هرگز از دستگاه خارج از محدودههای مجاز اندازهگیری استفاده نکنید.
- هنگام اندازهگیری جریان، تنها هادی موردنظر را داخل فک قرار دهید.
- قبل از تغییر حالت اندازهگیری، شرایط مدار و موقعیت سلکتور را بررسی کنید.
- هنگام کار با مدارهای برقدار، اصول ایمنی و تجهیزات حفاظت فردی مناسب را رعایت کنید.
- قبل از اندازهگیری مقاومت، خازن یا تست دیود، از بیبرق بودن مدار و تخلیه مناسب خازنها اطمینان حاصل کنید.
- از دستگاه در شرایطی که احتمال عبور از رده ایمنی CAT IV 600V وجود دارد استفاده نکنید.
سوالات متداول درباره کلمپ آمپرمتر KYORITSU 2046R
آیا KYORITSU 2046R جریان DC را اندازهگیری میکند؟
بله. این مدل قابلیت اندازهگیری جریان DC تا 600 آمپر را دارد و دقت پایه آن برای اندازهگیری جریان DC برابر با ±1.5%rdg±5dgt است.
حداکثر جریان قابل اندازهگیری با کلمپ 2046R چقدر است؟
حداکثر محدوده اندازهگیری جریان AC و DC در این مدل 600.0 آمپر است.
آیا کلمپ آمپرمتر 2046R قابلیت True RMS دارد؟
بله. KYORITSU 2046R برای اندازهگیری AC از فناوری True RMS بهره میبرد و برای اندازهگیری سیگنالهای AC با شکل موجهای غیرسینوسی کاربرد مناسبی دارد.
حداکثر قطر سیم یا کابل برای اندازهگیری جریان با 2046R چقدر است؟
حداکثر قطر هادی قابل قرارگیری در فک این کلمپ آمپرمتر 33 میلیمتر است.
آیا KYORITSU 2046R فقط آمپرمتر است؟
خیر. این دستگاه علاوه بر جریان AC/DC، قابلیت اندازهگیری ولتاژ AC/DC، مقاومت، فرکانس، ظرفیت خازن، Duty Cycle و دما با پراب اختیاری را دارد و امکان تست دیود و پیوستگی مدار نیز در آن وجود دارد.
آیا پراب دمایی همراه دستگاه ارائه میشود؟
پراب دمایی مدل 8216 به عنوان لوازم جانبی اختیاری معرفی شده است و برای اندازهگیری دما در محدوده 50- تا 300+ درجه سانتیگراد مورد استفاده قرار میگیرد.
کلمپ آمپرمتر 2046R برای چه افرادی مناسب است؟
این مدل برای برقکاران، تکنسینهای تعمیر و نگهداری، کارشناسان برق صنعتی، تابلو برقکاران، تعمیرکاران تجهیزات الکتریکی و افرادی که به یک کلمپ مولتیمتر AC/DC چندمنظوره نیاز دارند، گزینه مناسبی است.
رده ایمنی KYORITSU 2046R چیست؟
این دستگاه مطابق مشخصات سازنده دارای رده اندازهگیری IEC 61010-1 CAT IV 600V است و استفاده از آن باید مطابق دستورالعملهای ایمنی و محدودههای مجاز دستگاه انجام شود.
آیا 2046R قابلیت اندازهگیری خازن دارد؟
بله. محدوده اندازهگیری ظرفیت خازن در این مدل از 400 نانوفاراد تا 40 میکروفاراد است.
آیا KYORITSU 2046R فرکانس را اندازهگیری میکند؟
بله. این دستگاه فرکانس را در محدودههای 10Hz، 100Hz، 1kHz و 10kHz به صورت خودکار اندازهگیری میکند.
منبع تغذیه کلمپ آمپرمتر کیوریتسو 2046R چیست؟
این دستگاه با دو عدد باتری AAA نوع R03 با ولتاژ 1.5 ولت کار میکند و برای کاهش مصرف انرژی به قابلیت خاموشی خودکار مجهز است.
جمعبندی و خرید کلمپ آمپرمتر KYORITSU 2046R
کلمپ آمپرمتر کیوریتسو KYORITSU 2046R یک ابزار اندازهگیری چندمنظوره برای اندازهگیری جریان AC و DC تا 600 آمپر است که در کنار قابلیت True RMS، امکان اندازهگیری ولتاژ، مقاومت، فرکانس، خازن، Duty Cycle، تست دیود و پیوستگی را نیز در اختیار کاربر قرار میدهد. فک 33 میلیمتری، رده ایمنی CAT IV 600V، ابعاد مناسب، وزن حدود 300 گرم و امکان استفاده از پراب دما، این مدل را به گزینهای کاربردی برای تعمیرات و نگهداری تجهیزات برق و صنعت تبدیل کرده است.
برای خرید کلمپ آمپرمتر کیوریتسو 2046R و دریافت اطلاعات مربوط به موجودی، قیمت، اصالت کالا و شرایط گارانتی میتوانید مشخصات محصول را در کالیبکس بررسی کنید.
