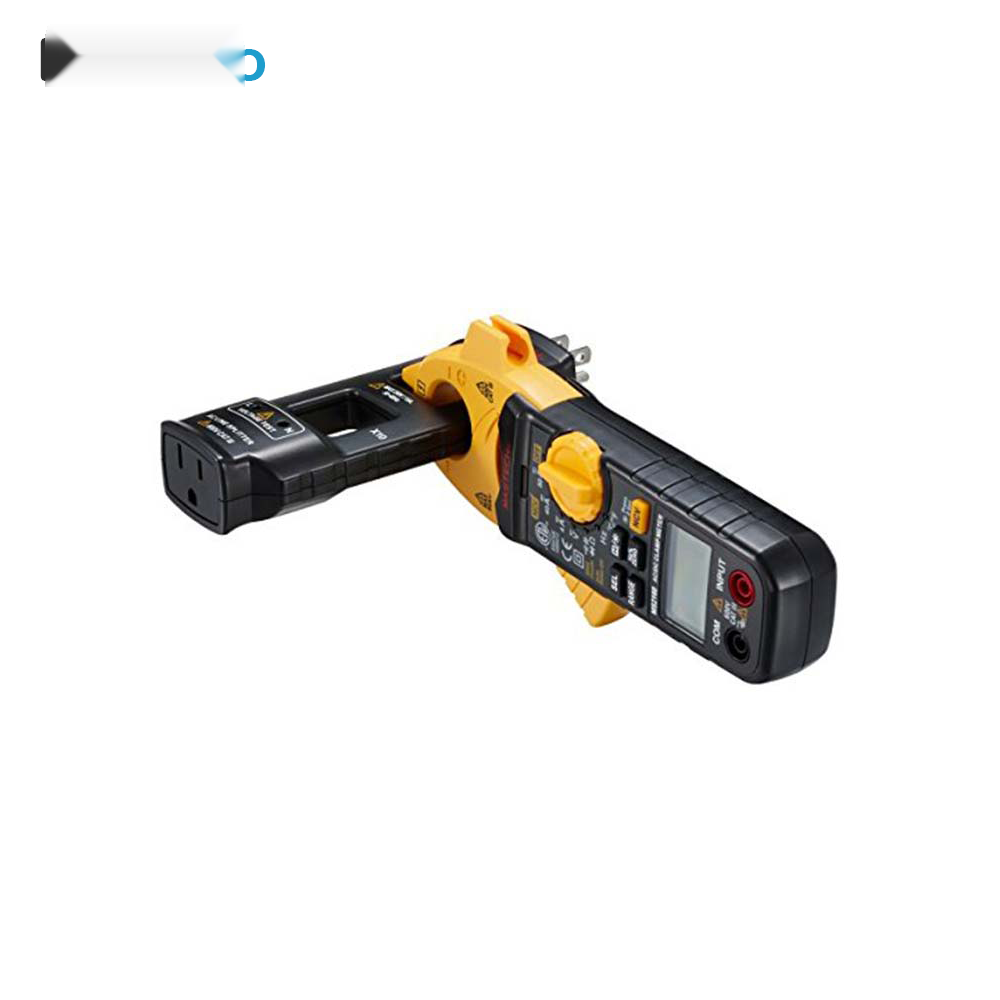

معرفی تستر محافظ جان مستک مدل MASTECH MS922D
تستر محافظ جان مستک مدل MASTECH MS922D که با عنوان AC Line Splitter یا اسپلیتر جریان متناوب نیز شناخته میشود، یک ابزار جانبی کاربردی برای اندازهگیری ایمن جریان AC با استفاده از کلمپ متر و همچنین بررسی ولتاژ AC با مولتیمتر است. این دستگاه به گونهای طراحی شده که کاربر بتواند جریان عبوری از تجهیزات و کابلهای برق را بدون باز کردن عایق سیم، جدا کردن هادیها یا ایجاد تغییر در ساختار کابل اندازهگیری کند. شرکت سازنده، MS922D را برای استفاده همراه با کلمپ متر در مدارهای برق دو یا سه سیمه معرفی کرده است. همچنین وجود مسیرهای مجزای X1 و X10 امکان انتخاب روش مناسب برای اندازهگیری جریان را فراهم میکند. :contentReference[oaicite:0]{index=0}
یکی از مهمترین کاربردهای تستر جریان مستک MS922D، جدا کردن هادی فاز یا Live از نول و ارت در مسیر اندازهگیری است. به این ترتیب کلمپ متر میتواند جریان موردنظر را بدون نیاز به دستکاری سیم برق اندازهگیری کند. ترمینال X1 جریان واقعی مدار را در اختیار کلمپ متر قرار میدهد، در حالی که ترمینال X10 سیگنال جریان را به میزان 10 برابر جریان کاری نشان میدهد و برای اندازهگیری جریانهای پایینتر با وضوح بهتر کاربرد دارد. :contentReference[oaicite:1]{index=1}
اسپلیتر جریان MS922D چگونه کار میکند؟
برای اندازهگیری جریان، ابتدا دوشاخه MS922D به پریز متصل شده و سپس دوشاخه یا پلاگ تجهیز مورد آزمایش به خروجی دستگاه وصل میشود. پس از آن، فک کلمپ متر روی مسیر X1 یا X10 قرار میگیرد تا جریان AC اندازهگیری شود. این ساختار باعث میشود کاربر بدون نیاز به جدا کردن یا لخت کردن هادی، جریان مدار را با کلمپ متر اندازهگیری کند. مسیر X1 جریان واقعی را نشان میدهد و مسیر X10 جریان را به صورت 10 برابر در اختیار کلمپ متر قرار میدهد. :contentReference[oaicite:2]{index=2}
قابلیت اندازهگیری ولتاژ با مولتیمتر
MASTECH MS922D علاوه بر اندازهگیری جریان، دارای سوکتهای مخصوص بررسی ولتاژ است. با اتصال پرابهای مولتیمتر به ترمینالهای مربوطه، میتوان ولتاژ کاری AC را بررسی کرد. این ویژگی باعث میشود دستگاه برای عیبیابی و کنترل سریع تجهیزات برقی، تابلوها و مصرفکنندههای متصل به برق کاربرد داشته باشد. محدوده ورودی اعلامشده برای این مدل حداکثر 250 ولت AC و 15 آمپر است. :contentReference[oaicite:3]{index=3}
مزایای استفاده از تستر محافظ جان MASTECH MS922D
- اندازهگیری جریان AC با کلمپ متر بدون نیاز به لخت کردن یا قطع هادی
- مناسب برای کابلها و سیمهای برق دو یا سه سیمه
- مجهز به ترمینال X1 برای اندازهگیری جریان واقعی
- مجهز به ترمینال X10 برای نمایش جریان معادل 10 برابر مقدار کاری
- امکان بررسی ولتاژ AC با استفاده از مولتیمتر
- جدا کردن مسیر فاز از نول و ارت برای تسهیل اندازهگیری با کلمپ متر
- طراحی مناسب برای تعمیرکاران و تکنسینهای برق
- ابعاد جمعوجور و وزن حدود 140 گرم
- دارای رده ایمنی CAT II 600V و گواهی RoHS
کاربردهای تستر جریان MASTECH MS922D
این اسپلیتر جریان مستک MS922D برای تکنسینهای برق، تعمیرکاران تجهیزات الکتریکی، مهندسان برق، تیمهای تعمیر و نگهداری، پیمانکاران تأسیسات و کارشناسان عیبیابی مناسب است. از این ابزار میتوان در تأسیسات الکتریکی، محیطهای صنعتی، تعمیر تجهیزات برقی، بررسی مصرفکنندههای AC، تست کابل و سیم برق و اندازهگیری جریان با کلمپ متر استفاده کرد. سازنده نیز کاربرد آن را برای اندازهگیری جریان، محیطهای صنعتی، تأسیسات الکتریکی و تیمهای تعمیراتی ذکر کرده است. :contentReference[oaicite:4]{index=4}
X1 و X10 در MS922D چه تفاوتی دارند؟
در MS922D دو مسیر برای اندازهگیری جریان در نظر گرفته شده است. در X1، کلمپ متر جریان واقعی مدار را اندازهگیری میکند. در X10، جریان کاری به صورت 10 برابر در مسیر اندازهگیری ارائه میشود؛ بنابراین هنگام اندازهگیری جریانهای پایین، میتوان از این مسیر برای افزایش خوانایی مقدار اندازهگیریشده استفاده کرد. هنگام استفاده از X10 باید ضریب 10 را در تفسیر مقدار نمایشدادهشده توسط کلمپ متر در نظر گرفت. :contentReference[oaicite:5]{index=5}
ایمنی و نکات مهم هنگام استفاده
MS922D یک ابزار اندازهگیری روی مدار برق است و باید مطابق محدودههای اعلامشده استفاده شود. حداکثر ورودی این مدل 250V AC و 15A است و نباید از این مقادیر تجاوز شود. پیش از استفاده، سلامت بدنه و عایق دستگاه و همچنین وضعیت پرابهای مولتیمتر را بررسی کنید. هنگام اندازهگیری ولتاژ نیز از پراب و مولتیمتری با رده ایمنی مناسب استفاده شود. برای جلوگیری از خطر برقگرفتگی یا آسیب به تجهیزات، اتصال و جدا کردن پرابها باید مطابق دستورالعمل ایمنی انجام شود. :contentReference[oaicite:6]{index=6}
مشخصات فنی تستر محافظ جان مستک MS922D
نوع دستگاه
اسپلیتر جریان AC / AC Line Splitter
نوع کاربرد
اندازهگیری جریان با کلمپ متر و بررسی ولتاژ با مولتیمتر
ترمینال X1
اندازهگیری جریان واقعی مدار
ترمینال X10
اندازهگیری جریان کاری ×10
ابعاد
200 × 57 × 48 میلیمتر
دمای کاری
0 تا 40 درجه سانتیگراد
رطوبت کاری
حداکثر 90 درصد RH
استاندارد ایمنی
IEC 61010
اقلام همراه
دفترچه راهنما
| نوع دستگاه |
اسپلیتر جریان AC / AC Line Splitter |
|---|
| برند |
MASTECH |
|---|
| مدل |
MS922D |
|---|
| نوع کاربرد |
اندازهگیری جریان با کلمپ متر و بررسی ولتاژ با مولتیمتر |
|---|
| حداکثر ولتاژ AC |
250V AC |
|---|
| حداکثر جریان AC |
15A |
|---|
| ترمینال X1 |
اندازهگیری جریان واقعی مدار |
|---|
| ترمینال X10 |
اندازهگیری جریان کاری ×10 |
|---|
| فرکانس کاری |
50 تا 60Hz |
|---|
| رده ایمنی |
CAT II 600V |
|---|
| استاندارد/گواهی |
RoHS |
|---|
| ابعاد |
200 × 57 × 48 میلیمتر |
|---|
| وزن |
حدود 140 گرم |
|---|
| دمای کاری |
0 تا 40 درجه سانتیگراد |
|---|
| رطوبت کاری |
حداکثر 90 درصد RH |
|---|
| استاندارد ایمنی |
IEC 61010 |
|---|
| نوع دوشاخه |
EU |
|---|
| اقلام همراه |
دفترچه راهنما |
|---|
تفاوت MS922D با اندازهگیری مستقیم جریان
در اندازهگیری مستقیم جریان با کلمپ متر، دسترسی به یک هادی منفرد اهمیت زیادی دارد؛ زیرا قرار گرفتن همزمان فاز و نول در داخل فک کلمپ میتواند باعث خنثی شدن میدان مغناطیسی و ایجاد نتیجه نامناسب شود. MS922D این فرایند را سادهتر میکند و با فراهم کردن مسیر مشخص برای جریان، امکان قرارگیری فک کلمپ روی مسیر اندازهگیری را بدون باز کردن عایق سیم فراهم میسازد. به همین دلیل استفاده از Line Splitter در عیبیابی سریع تجهیزات دارای دوشاخه و کابل برق بسیار کاربردی است.
سوالات متداول درباره MASTECH MS922D
تستر محافظ جان MASTECH MS922D چیست؟
MS922D یک اسپلیتر جریان AC است که به عنوان ابزار جانبی در کنار کلمپ متر و مولتیمتر استفاده میشود و اندازهگیری جریان و بررسی ولتاژ را بدون نیاز به لخت کردن سیم آسان میکند. :contentReference[oaicite:7]{index=7}
آیا MS922D جریان را مستقیماً نمایش میدهد؟
خیر. این محصول نمایشگر اندازهگیری جریان ندارد و به عنوان رابط و اسپلیتر در کنار کلمپ متر استفاده میشود. مسیر X1 جریان واقعی و مسیر X10 جریان معادل 10 برابر را برای اندازهگیری توسط کلمپ متر فراهم میکند. :contentReference[oaicite:8]{index=8}
حداکثر جریان قابل استفاده با MS922D چقدر است؟
حداکثر جریان AC قابل استفاده برای این مدل 15 آمپر است و نباید از محدوده اعلامشده توسط سازنده تجاوز کرد. :contentReference[oaicite:9]{index=9}
حداکثر ولتاژ MS922D چقدر است؟
حداکثر ولتاژ AC اعلامشده برای MS922D برابر با 250 ولت AC است. :contentReference[oaicite:10]{index=10}
تفاوت X1 و X10 در اسپلیتر مستک چیست؟
X1 برای اندازهگیری جریان واقعی مدار استفاده میشود؛ در X10، جریان کاری به صورت 10 برابر در مسیر اندازهگیری ارائه میشود. بنابراین در استفاده از X10 باید مقدار خواندهشده روی کلمپ متر بر 10 تقسیم شود تا جریان واقعی به دست آید. :contentReference[oaicite:11]{index=11}
آیا MS922D برای استفاده با مولتیمتر مناسب است؟
بله. این مدل دارای سوکتهای بررسی ولتاژ است و میتوان با اتصال پرابهای مولتیمتر، ولتاژ AC را بررسی کرد؛ البته باید محدوده و رده ایمنی مولتیمتر و پرابها با مدار مورد آزمایش سازگار باشد. :contentReference[oaicite:12]{index=12}
آیا MS922D نیاز به باتری دارد؟
خیر. MS922D یک اسپلیتر غیرفعال است و برای عملکرد اصلی خود به باتری نیاز ندارد؛ دستگاه انرژی مدار را برای اندازهگیری جریان در اختیار کلمپ متر قرار میدهد.
MS922D برای چه افرادی مناسب است؟
این ابزار برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق، کارشناسان تأسیسات و افرادی که به اندازهگیری سریع جریان AC با کلمپ متر نیاز دارند، گزینهای کاربردی است. سازنده نیز کاربرد آن را در محیطهای صنعتی، تأسیسات الکتریکی و تیمهای تعمیراتی ذکر کرده است. :contentReference[oaicite:13]{index=13}
جمعبندی و خرید تستر محافظ جان MASTECH MS922D
اگر به دنبال یک ابزار کمکی برای اندازهگیری جریان AC با کلمپ متر، بررسی ولتاژ با مولتیمتر و تست سریع تجهیزات برقی هستید، MASTECH MS922D با طراحی ساده، مسیرهای X1 و X10، حداکثر ورودی 250V AC و 15A، ابعاد مناسب و رده ایمنی CAT II 600V میتواند انتخاب مناسبی باشد. این مدل بهخصوص زمانی کاربرد دارد که اندازهگیری جریان بدون آسیب به عایق کابل و بدون جداسازی هادیها اهمیت داشته باشد. مشخصات اصلی محصول بر اساس اطلاعات منتشرشده توسط MASTECH تنظیم شده است. :contentReference[oaicite:14]{index=14}
برای اطلاع از قیمت تستر محافظ جان MASTECH MS922D، موجودی، شرایط خرید و دریافت مشاوره تخصصی تجهیزات اندازهگیری، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
