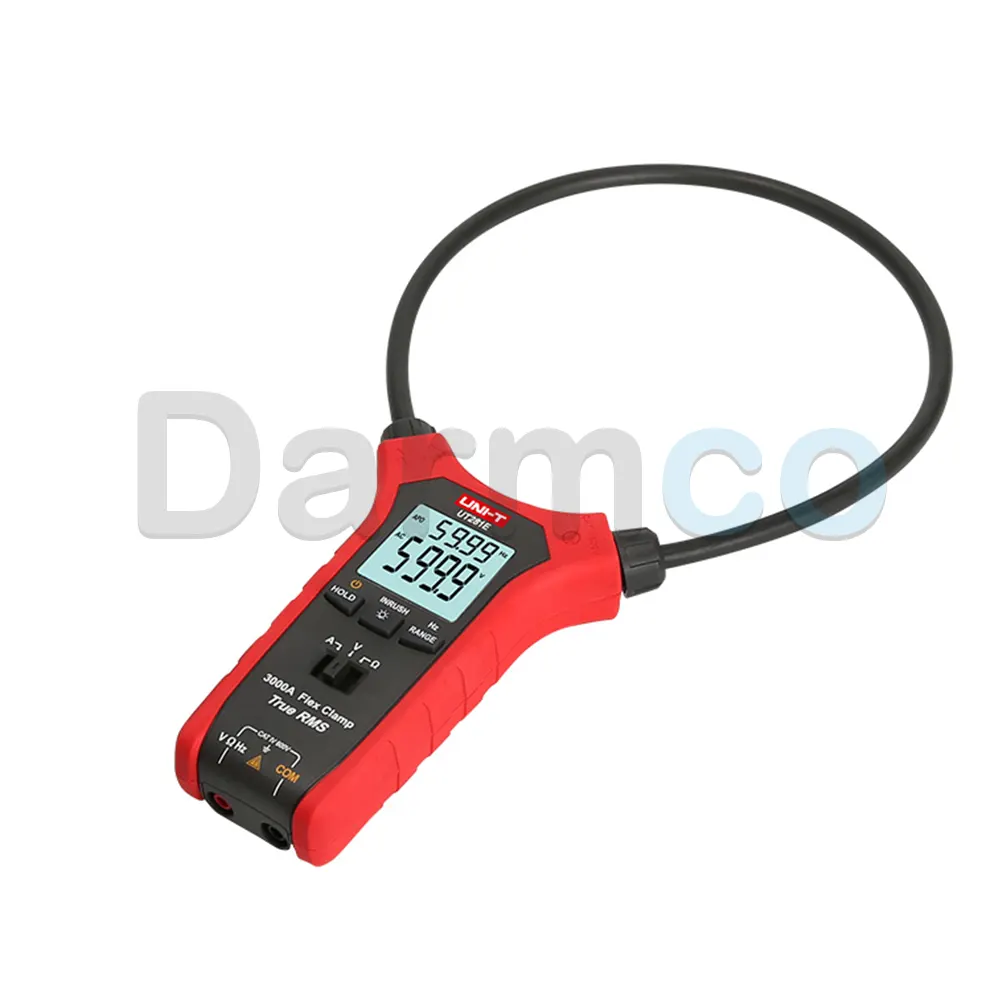

آمپرمتر فلکسی یونیتی UNI-T UT281E Plus
آمپرمتر فلکسی یونیتی مدل UNI-T UT281E Plus یک کلمپ آمپرمتر فلکسی حرفهای با فناوری True RMS است که برای اندازهگیری جریانهای AC بسیار بالا در کابلها، باسبارها و هادیهای بزرگ طراحی شده است. این دستگاه با بهرهگیری از سنسور انعطافپذیر Rogowski و کابل فلکسی به طول 1100 میلیمتر، امکان اندازهگیری جریان در نقاطی را فراهم میکند که استفاده از کلمپمترهای فک ثابت دشوار یا غیرممکن است.
مدل UNI-T UT281E+ قادر است جریان AC را تا 10000 آمپر اندازهگیری کند و علاوه بر جریان، برای اندازهگیری ولتاژ AC و DC تا 1000 ولت، مقاومت تا 60 مگااهم و فرکانس تا 30 کیلوهرتز نیز کاربرد دارد. پشتیبانی از True RMS، اندازهگیری جریان هجومی، نمایشگر 6000 شمارشی، ثبت و نگهداری دادهها، هشدار اضافهولتاژ و رده ایمنی CAT III 1000V / CAT IV 600V این مدل را به ابزاری مناسب برای تکنسینهای برق صنعتی، نیروگاهها، تابلوهای برق، تأسیسات و سیستمهای فتوولتائیک تبدیل کرده است.
معرفی آمپرمتر فلکسی UNI-T UT281E Plus
اندازهگیری جریان در کابلهای ضخیم و تجهیزات قدرت یکی از چالشهای رایج در تعمیر و نگهداری سیستمهای الکتریکی است. در چنین شرایطی استفاده از کلمپمترهای معمولی به دلیل محدودیت اندازه فک امکانپذیر نیست. UNI-T UT281E Plus با طراحی فلکسی و حلقه انعطافپذیر، راهکاری برای اندازهگیری جریان هادیهای بزرگ ارائه میدهد.
کابل انعطافپذیر این دستگاه حدود 1100 میلیمتر طول دارد و برای هادیهایی با قطر حداکثر حدود 350 میلیمتر طراحی شده است. این ساختار باعث میشود کاربر بتواند سنسور را بهراحتی دور کابلها و باسبارهای بزرگ قرار دهد؛ قابلیتی که در تابلوهای برق، خطوط توزیع، تجهیزات صنعتی و سیستمهای قدرت اهمیت زیادی دارد.
اندازهگیری جریان AC تا 10000 آمپر
مهمترین ویژگی UNI-T UT281E Plus محدوده وسیع اندازهگیری جریان AC است. این آمپرمتر فلکسی میتواند جریان متناوب را در رنجهای مختلف تا 10kA یا 10000A اندازهگیری کند. این ظرفیت بالا، UT281E+ را برای بررسی سیستمهای قدرت و هادیهای جریان بالا مناسب میکند.
رنجهای جریان این مدل شامل 9.99A، 99.9A، 999A و 9.99kA است و دستگاه برای اندازهگیری جریان در فرکانس 45 تا 500 هرتز طراحی شده است. دقت اندازهگیری جریان AC بسته به رنج در محدوده مشخصات فنی سازنده قرار دارد و در رنجهای اصلی تا 6000A، دقت پایه حدود ±(2.5%+5) و در رنج 9999A حدود ±(3.0%+5) اعلام شده است.
سنسور فلکسی Rogowski با طول 1100 میلیمتر
برخلاف آمپرمترهای کلمپی سنتی که از فکهای سخت استفاده میکنند، UT281E Plus از یک حلقه انعطافپذیر مبتنی بر ساختار Rogowski استفاده میکند. این طراحی امکان قرارگیری سنسور در اطراف کابلها و هادیهای بزرگ را فراهم کرده و برای اندازهگیری در فضاهای محدود یا شلوغ بسیار کاربردی است.
طول 1100 میلیمتری سنسور فلکسی و قطر هادی قابل پوشش حدود 350 میلیمتر، یکی از مهمترین مزیتهای این مدل در مقایسه با کلمپمترهای معمولی است.
True RMS برای اندازهگیری دقیقتر جریان متناوب
UNI-T UT281E Plus به فناوری True RMS مجهز است. در سیستمهای الکتریکی واقعی، شکل موج جریان همیشه کاملاً سینوسی نیست و وجود بارهای الکترونیکی، درایوها، منابع تغذیه و تجهیزات صنعتی میتواند شکل موج را تغییر دهد. True RMS امکان ارزیابی مؤثرتر مقدار واقعی سیگنال AC را در چنین شرایطی فراهم میکند.
این قابلیت باعث میشود UT281E+ برای اندازهگیری جریان تجهیزات صنعتی و سیستمهای قدرت که دارای بارهای متغیر یا غیرخطی هستند، گزینه مناسبتری نسبت به ابزارهای اندازهگیری ساده باشد.
اندازهگیری جریان هجومی یا Inrush Current
یکی دیگر از امکانات مهم این مدل، اندازهگیری جریان هجومی است. هنگام روشن شدن برخی تجهیزات مانند موتورها، ترانسفورماتورها و منابع تغذیه، جریان اولیه میتواند برای مدت کوتاهی بسیار بیشتر از جریان کاری عادی باشد.
حالت Inrush در UT281E Plus برای اندازهگیری جریان راهاندازی تا محدوده 6000 آمپر در نظر گرفته شده است. طبق راهنمای دستگاه، مقدار شروع اندازهگیری Inrush متناسب با رنج انتخابی بوده و برای اندازهگیری این پارامتر، شرایط و نحوه قرارگیری سنسور باید مطابق دستورالعمل سازنده رعایت شود.
اندازهگیری ولتاژ AC و DC تا 1000 ولت
آمپرمتر فلکسی UNI-T UT281E+ علاوه بر اندازهگیری جریان، قابلیت اندازهگیری ولتاژ AC و DC تا 1000V را نیز دارد. این ویژگی باعث میشود دستگاه برای بسیاری از عملیاتهای عیبیابی و تست سیستمهای الکتریکی به یک ابزار چندمنظوره تبدیل شود.
محدوده ولتاژ DC شامل 6V، 60V، 600V و 1000V است و محدوده AC نیز تا 1000V را پوشش میدهد. دقت پایه ولتاژ DC در رنجهای پایینتر حدود ±(0.8%+2) و در رنج 1000V برابر ±(1.0%+2) است. برای AC نیز دقت پایه در رنجهای اصلی حدود ±(1.0%+3) و در 1000V برابر ±(1.2%+3) اعلام شده است.
اندازهگیری مقاومت تا 60 مگااهم
UT281E Plus امکان اندازهگیری مقاومت الکتریکی تا 60MΩ را نیز ارائه میکند. این قابلیت برای بررسی سیمکشی، قطعات، مسیرهای الکتریکی و عملیات عیبیابی عمومی کاربرد دارد.
دستگاه دارای چند رنج مقاومت از 600Ω تا 60MΩ است و رزولوشن اندازهگیری با توجه به رنج انتخابی تغییر میکند. برای مثال، رزولوشن در رنج 600Ω برابر 0.1Ω و در رنج 60MΩ برابر 0.01MΩ است.
اندازهگیری فرکانس تا 30 کیلوهرتز
یکی دیگر از قابلیتهای کاربردی UNI-T UT281E Plus اندازهگیری فرکانس است. محدوده اندازهگیری فرکانس این مدل تا 30kHz میرسد و دقت پایه آن در مشخصات رسمی حدود ±(1%+2) اعلام شده است.
این قابلیت برای بررسی فرکانس سیگنالهای الکتریکی و برخی تجهیزات دارای خروجی فرکانسی مفید است و میتواند در کنار اندازهگیری ولتاژ و جریان، اطلاعات بیشتری برای عیبیابی در اختیار تکنسین قرار دهد.
نمایشگر دوگانه 6000 شمارشی
این مدل به نمایشگر LCD با ظرفیت 6000 Counts مجهز است. نمایشگر دارای نور پسزمینه بوده و امکان مشاهده اطلاعات اندازهگیری در شرایط نوری مختلف را بهتر میکند.
نمایشگر دوگانه دستگاه امکان نمایش همزمان پارامترهای مرتبط مانند ولتاژ AC و فرکانس یا جریان AC و فرکانس را فراهم میکند. نرخ بهروزرسانی نمایشگر حدود 3 بار در ثانیه است.
ذخیره اطلاعات و مدیریت دادهها
UT281E Plus از قابلیتهای مدیریت داده مانند Data Hold، Data Review و Data Delete برخوردار است و امکان ذخیره تا 999 مجموعه داده را ارائه میدهد.
قابلیت نگهداری داده برای مواقعی که مشاهده مقدار اندازهگیریشده دشوار است کاربرد دارد و امکان مرور و حذف دادهها نیز به مدیریت نتایج اندازهگیری کمک میکند.
هشدار اضافهولتاژ و افزایش ایمنی
این آمپرمتر فلکسی دارای هشدار اضافهولتاژ برای اندازهگیری ACV و DCV و همچنین هشدار عبور از محدوده اندازهگیری است. چنین هشدارهایی میتوانند در جلوگیری از استفاده نادرست از رنج اندازهگیری و کاهش احتمال آسیب به دستگاه مؤثر باشند.
رده ایمنی دستگاه CAT III 1000V / CAT IV 600V است. با این حال، رده ایمنی به معنی بینیازی از رعایت اصول کار با برق نیست و کاربر باید پیش از هر اندازهگیری، محدوده، رده حفاظتی و شرایط مدار را با مشخصات دستگاه تطبیق دهد.
طراحی مناسب برای محیطهای صنعتی
UT281E+ برای استفاده در محیطهای حرفهای و صنعتی طراحی شده و از استانداردهای CE، cETLus و RoHS برخوردار است. بدنه دستگاه و ساختار آن برای کارهای اندازهگیری میدانی طراحی شده و قابلیت خاموشی خودکار نیز برای کاهش مصرف باتری در نظر گرفته شده است.
محدوده دمای کاری دستگاه از 0 تا 40 درجه سانتیگراد و محدوده دمای نگهداری آن از 10- تا 50 درجه سانتیگراد اعلام شده است. رطوبت کاری نیز کمتر از 75 درصد ذکر شده است.
مشخصات فنی آمپرمتر فلکسی UNI-T UT281E Plus
| مشخصه | مشخصات فنی UNI-T UT281E Plus |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT281E Plus / UT281E+ |
|---|
| نوع دستگاه |
آمپرمتر فلکسی / کلمپ آمپرمتر فلکسی True RMS |
|---|
| نوع سنسور |
سنسور فلکسی مبتنی بر Rogowski |
|---|
| اندازهگیری جریان |
AC تا 9999A / 10kA |
|---|
| رنجهای جریان |
9.99A، 99.9A، 999A، 9.99kA |
|---|
| رزولوشن جریان |
تا 0.01A در رنجهای پایین |
|---|
| دقت جریان AC |
حدود ±(2.5%+5) تا 6000A و ±(3.0%+5) در رنج 9999A |
|---|
| فرکانس پاسخ جریان |
45Hz تا 500Hz |
|---|
| جریان هجومی |
تا 6000A |
|---|
| ولتاژ DC |
6V / 60V / 600V / 1000V |
|---|
| دقت ولتاژ DC |
±(0.8%+2)؛ در 1000V برابر ±(1.0%+2) |
|---|
| ولتاژ AC |
6V / 60V / 600V / 1000V |
|---|
| دقت ولتاژ AC |
±(1.0%+3)؛ در 1000V برابر ±(1.2%+3) |
|---|
| مقاومت |
600Ω تا 60MΩ |
|---|
| فرکانس |
20Hz تا 30kHz |
|---|
| True RMS |
دارد |
|---|
| نمایشگر |
LCD دوگانه، 6000 Counts |
|---|
| نرخ بهروزرسانی |
3 بار در ثانیه |
|---|
| طول سنسور فلکسی |
1100 میلیمتر |
|---|
| حداکثر قطر هادی |
حدود 350 میلیمتر |
|---|
| ذخیره داده |
999 مجموعه داده |
|---|
| Data Hold |
دارد |
|---|
| مرور و حذف داده |
دارد |
|---|
| نور پسزمینه |
دارد |
|---|
| هشدار اضافهولتاژ |
دارد |
|---|
| هشدار اضافهمحدوده |
دارد |
|---|
| تست پیوستگی |
دارد |
|---|
| نشانگر باتری ضعیف |
دارد |
|---|
| خاموشی خودکار |
دارد |
|---|
| رده ایمنی |
CAT III 1000V / CAT IV 600V |
|---|
| استانداردها و گواهیها |
CE، cETLus، RoHS |
|---|

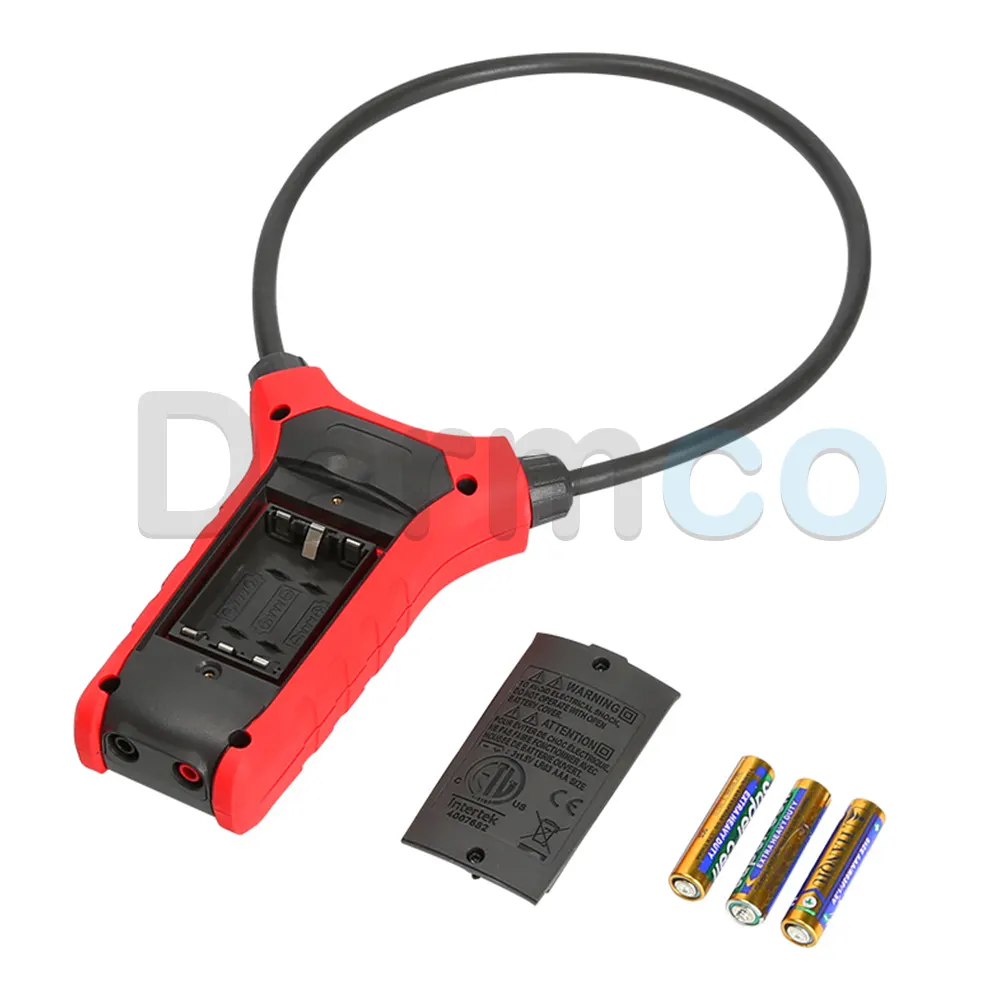

| منبع تغذیه |
3 عدد باتری 1.5V نوع AAA |
|---|
| دمای کاری |
0 تا 40°C |
|---|
| دمای نگهداری |
10- تا 50°C |
|---|
| رطوبت کاری |
کمتر از 75% |
|---|
کاربردهای آمپرمتر فلکسی UNI-T UT281E Plus
به دلیل ظرفیت بالای اندازهگیری جریان و سنسور انعطافپذیر، این دستگاه برای طیف گستردهای از کاربردهای برق و صنعت مناسب است.
- اندازهگیری جریان کابلهای ضخیم و هادیهای بزرگ
- تست جریان تابلوهای برق صنعتی
- اندازهگیری جریان خطوط انتقال و توزیع برق
- بررسی جریان تجهیزات قدرت
- عیبیابی سیستمهای الکتریکی صنعتی
- اندازهگیری جریان موتورها و تجهیزات الکترومکانیکی
- بررسی جریان هجومی موتور و تجهیزات الکتریکی
- تست و نگهداری تجهیزات نیروگاهی
- کاربرد در صنایع تولیدی و کارخانهها
- اندازهگیری در تأسیسات الکتریکی
- بررسی سیستمهای فتوولتائیک و نیروگاههای خورشیدی
- اندازهگیری در محیطهایی که فضای نصب کلمپ محدود است
- اندازهگیری کابلها و باسبارهای با قطر زیاد
- اندازهگیری ولتاژ و فرکانس در کنار جریان
مزایای آمپرمتر فلکسی UNI-T UT281E Plus
- اندازهگیری جریان AC تا 10000 آمپر
- سنسور فلکسی 1100 میلیمتری
- قابلیت اندازهگیری هادی با قطر حدود 350 میلیمتر
- فناوری True RMS
- اندازهگیری جریان هجومی تا 6000 آمپر
- اندازهگیری ولتاژ AC و DC تا 1000 ولت
- اندازهگیری مقاومت تا 60 مگااهم
- اندازهگیری فرکانس تا 30 کیلوهرتز
- نمایشگر دوگانه 6000 شمارشی
- ثبت تا 999 مجموعه داده
- Data Hold و مرور اطلاعات اندازهگیری
- نور پسزمینه LCD
- هشدار اضافهولتاژ و اضافهمحدوده
- رده ایمنی CAT III 1000V / CAT IV 600V
- طراحی مناسب برای کابلها و باسبارهای بزرگ
تفاوت UNI-T UT281E Plus با کلمپ مترهای معمولی
تفاوت اصلی آمپرمتر فلکسی UNI-T UT281E Plus با کلمپمترهای معمولی در ساختار سنسور آن است. کلمپمترهای فک ثابت معمولاً برای کابلهایی با قطر محدود طراحی میشوند، در حالی که سنسور فلکسی UT281E+ میتواند دور هادیهای بسیار بزرگ قرار گیرد.
همچنین ظرفیت اندازهگیری تا 10kA باعث میشود این مدل برای کاربردهای جریان بالا مناسب باشد. بنابراین اگر هدف شما اندازهگیری جریان کابلهای ضخیم، باسبارها یا تجهیزات قدرت است، طراحی فلکسی UT281E+ مزیت قابل توجهی دارد.
راهنمای استفاده صحیح از سنسور فلکسی UT281E Plus
برای اندازهگیری جریان، ابتدا رنج مناسب را انتخاب کرده و حلقه فلکسی را بهگونهای دور هادی قرار دهید که تنها هادی موردنظر درون حلقه قرار داشته باشد. قرار دادن همزمان هادی رفت و برگشت یک مدار تکفاز درون حلقه میتواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست شود.
برای دستیابی به بهترین دقت، موقعیت هادی نسبت به سنسور اهمیت دارد. طبق راهنمای دستگاه، فاصله هادی از قسمت مرکزی سنسور و وجود میدانهای الکتریکی یا مغناطیسی خارجی میتواند روی دقت اثر بگذارد؛ بنابراین در اندازهگیریهای حساس، قرارگیری مناسب حلقه و رعایت شرایط ذکرشده در دفترچه راهنما ضروری است.
نکات ایمنی هنگام کار با UNI-T UT281E Plus
پیش از اندازهگیری، سالم بودن کابل فلکسی، بدنه، نمایشگر و پرابها را بررسی کنید. هرگز دستگاه را خارج از محدوده و رده ایمنی مشخصشده به کار نبرید. رده CAT III 1000V / CAT IV 600V دستگاه باید متناسب با محل و نوع اندازهگیری در نظر گرفته شود.
هنگام اندازهگیری جریان، نیازی به قطع مدار و اتصال سری آمپرمتر نیست؛ اما هنگام اندازهگیری ولتاژ، مقاومت و سایر پارامترها باید روش اتصال مطابق دفترچه دستگاه و اصول ایمنی برق رعایت شود. در مدارهای ولتاژ بالا، استفاده از تجهیزات حفاظت فردی و رعایت فاصله ایمن ضروری است.
سوالات متداول درباره آمپرمتر فلکسی UNI-T UT281E Plus
UNI-T UT281E Plus تا چند آمپر را اندازهگیری میکند؟
این مدل برای اندازهگیری جریان AC تا حدود 10000 آمپر یا 10kA طراحی شده است.
آیا UT281E Plus جریان DC را اندازهگیری میکند؟
خیر. اندازهگیری جریان در UT281E Plus برای جریان AC است. در مقابل، دستگاه قابلیت اندازهگیری ولتاژ DC تا 1000 ولت را دارد.
طول سنسور فلکسی UT281E+ چقدر است؟
طول حلقه فلکسی این مدل حدود 1100 میلیمتر است.
حداکثر قطر هادی قابل اندازهگیری چقدر است؟
سنسور فلکسی UT281E+ برای هادیهایی با قطر حدود 350 میلیمتر طراحی شده است.
آیا UNI-T UT281E Plus دارای True RMS است؟
بله. این مدل به فناوری True RMS مجهز است و برای اندازهگیری جریان AC طراحی شده است.
آیا UT281E Plus جریان هجومی را اندازهگیری میکند؟
بله. این دستگاه دارای قابلیت Inrush Current است و محدوده اندازهگیری جریان هجومی آن تا 6000 آمپر اعلام شده است.
UT281E Plus چه ولتاژی را اندازهگیری میکند؟
این مدل ولتاژ AC و DC را تا 1000 ولت اندازهگیری میکند.
حداکثر مقاومت قابل اندازهگیری با UT281E+ چقدر است؟
محدوده اندازهگیری مقاومت این مدل تا 60 مگااهم است.
آیا UT281E Plus فرکانس را اندازهگیری میکند؟
بله. محدوده اندازهگیری فرکانس این دستگاه تا 30 کیلوهرتز است.
نمایشگر UT281E Plus چند شمارشی است؟
نمایشگر این مدل 6000 Counts است و از نوع LCD دوگانه با نور پسزمینه است.
آیا UT281E Plus قابلیت ذخیره اطلاعات دارد؟
بله. دستگاه قابلیت ذخیره حداکثر 999 مجموعه داده و امکانات مرور و حذف اطلاعات اندازهگیری را دارد.
رده ایمنی UNI-T UT281E Plus چیست؟
رده ایمنی این مدل CAT III 1000V و CAT IV 600V است.
منبع تغذیه UT281E Plus چیست؟
دستگاه با سه عدد باتری 1.5 ولتی AAA تغذیه میشود.
آیا UT281E Plus برای کابلهای ضخیم مناسب است؟
بله. یکی از اصلیترین کاربردهای این مدل اندازهگیری جریان هادیهای بزرگ است. سنسور فلکسی 1100 میلیمتری امکان قرارگیری دور هادیهایی با قطر حدود 350 میلیمتر را فراهم میکند.
آیا UT281E Plus برای تابلو برق صنعتی مناسب است؟
بله. ظرفیت جریان بالا، سنسور فلکسی، True RMS، اندازهگیری ولتاژ و فرکانس و رده ایمنی مناسب، این مدل را برای بسیاری از کاربردهای اندازهگیری و عیبیابی تابلوهای برق صنعتی مناسب میکند؛ البته محدوده و شرایط واقعی مدار باید با مشخصات دستگاه تطبیق داده شود.
تفاوت UT281E Plus با UT281E قدیمی چیست؟
UT281E Plus نسل جدیدتر این خانواده است. نسخه Plus برای اندازهگیری جریان AC تا 10kA و سنسور فلکسی 1100 میلیمتری معرفی شده، در حالی که مشخصات نسل قدیمی UT281E در صفحه سری قبلی UNI-T تا 3000A اعلام شده است. بنابراین این دو مدل را نباید از نظر مشخصات جریان یکسان در نظر گرفت.
