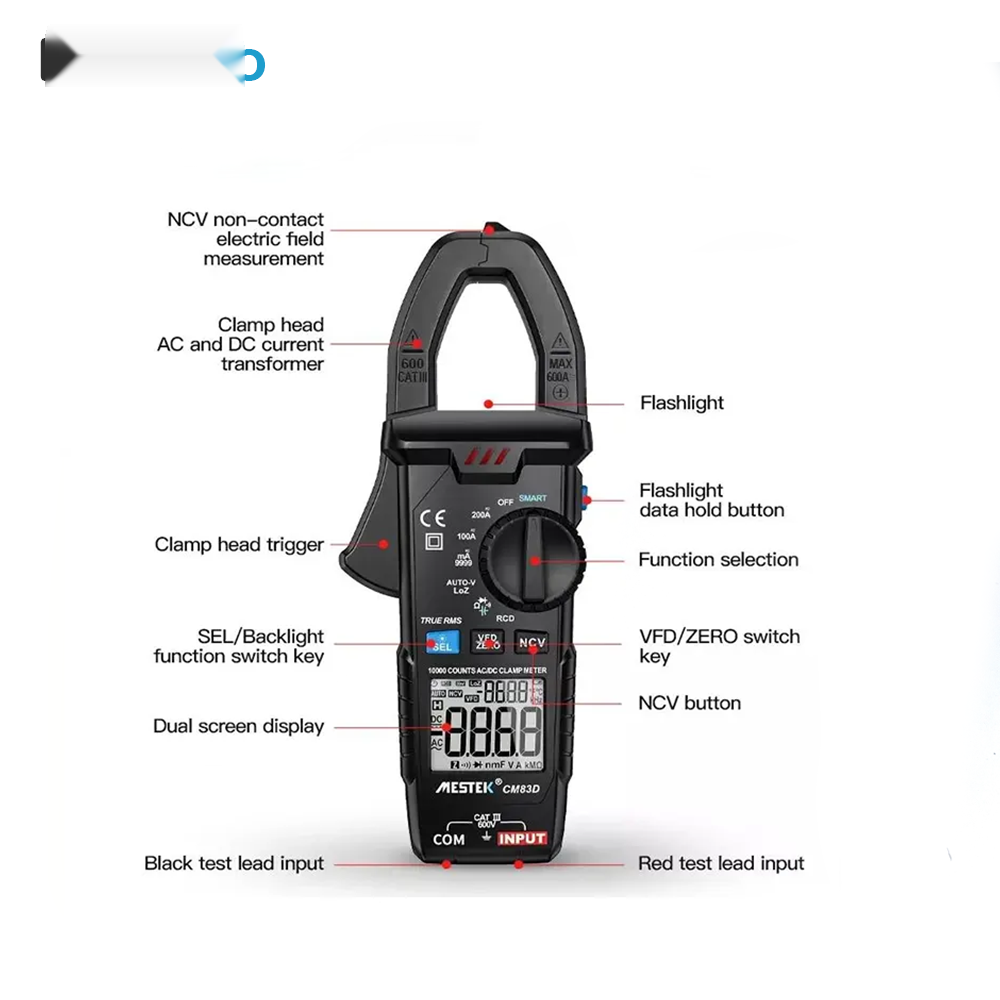

معرفی مولتی متر کلمپی مستک مدل MESTEK CM83D
مولتی متر کلمپی MESTEK CM83D یک ابزار اندازه گیری چندمنظوره برای تکنسین های برق، تعمیرکاران تجهیزات الکتریکی، برق کاران صنعتی، تعمیرکاران خودرو و کاربران حرفه ای است. این دستگاه علاوه بر عملکرد یک مولتی متر دیجیتال، امکان اندازه گیری جریان AC و DC را به کمک فک کلمپی فراهم می کند و به همین دلیل برای بررسی مدارها بدون نیاز به قطع سیم یا باز کردن مسیر جریان، گزینه ای کاربردی محسوب می شود.
مولتی متر دیجیتال کلمپی MESTEK CM83D از قابلیت هایی مانند اندازه گیری ولتاژ AC/DC تا 600 ولت، جریان AC/DC تا 600 آمپر، مقاومت، ظرفیت خازنی، تست دیود، تست تداوم، تشخیص ولتاژ غیرتماسی NCV و True RMS پشتیبانی می کند. نمایشگر 10000 Counts نیز امکان نمایش جزئیات بیشتر مقدار اندازه گیری شده را فراهم می کند و برای عیب یابی دقیق تر در مدارهای الکتریکی کاربرد دارد. طبق مشخصات رسمی سازنده، این مدل دارای عملکرد تست نشتی RCD در سطح 30 میلی آمپر نیز هست.
یکی از مزیت های مهم کلمپ متر MESTEK CM83D استفاده از فناوری True RMS است. این قابلیت برای اندازه گیری سیگنال های AC که شکل موج آنها کاملا سینوسی نیست، اهمیت زیادی دارد و می تواند در بررسی تجهیزات الکترونیکی، منابع تغذیه، موتورهای الکتریکی و برخی بارهای غیرخطی، قرائت قابل اتکاتری ارائه دهد. همچنین وجود قابلیت های Data Hold، نور پس زمینه نمایشگر، چراغ قوه LED و خاموشی خودکار، استفاده از دستگاه را در محیط های کاری مختلف ساده تر می کند.
طراحی کلمپی این دستگاه باعث می شود برای اندازه گیری جریان، تنها هادی مورد نظر داخل فک قرار گیرد و نیازی به قرار دادن مولتی متر به صورت سری در مدار نباشد. دهانه فک این مدل در مشخصات رسمی حدود 32 میلی متر اعلام شده است و امکان بررسی طیف مناسبی از سیم ها و کابل ها را فراهم می کند. ابعاد دستگاه حدود 200 × 75 × 30 میلی متر و وزن آن حدود 226 گرم است که حمل و استفاده روزمره را آسان می کند.
ویژگی های کلیدی مولتی متر کلمپی MESTEK CM83D
1. اندازه گیری جریان AC و DC با فک کلمپی
MESTEK CM83D امکان اندازه گیری جریان متناوب و مستقیم را از طریق فک کلمپی فراهم می کند. این قابلیت برای بررسی جریان مدار بدون نیاز به قطع هادی بسیار کاربردی است. محدوده جریان دستگاه شامل رنج های 6، 60 و 600 آمپر است و در نتیجه برای بسیاری از کاربردهای تعمیراتی و صنعتی سبک مناسب خواهد بود.
2. فناوری True RMS برای اندازه گیری دقیق تر AC
قابلیت True RMS یکی از ویژگی های مهم CM83D است. این فناوری امکان اندازه گیری موثرتر سیگنال های متناوب را در شرایطی که شکل موج از حالت سینوسی ایده آل فاصله دارد فراهم می کند. به همین دلیل این مولتی متر کلمپی برای بررسی تجهیزات الکتریکی و الکترونیکی که دارای بارهای غیرخطی هستند، کاربرد بیشتری نسبت به مدل های ساده دارد.
3. نمایشگر 10000 Counts
نمایشگر دیجیتال 10000 Counts امکان نمایش مقدار اندازه گیری شده با تفکیک مناسب را فراهم می کند. این ویژگی هنگام مشاهده تغییرات جزئی در مقادیر ولتاژ، جریان، مقاومت و سایر پارامترها می تواند برای تکنسین مفید باشد. مشخصات رسمی MESTEK نیز نمایشگر 10000 Counts را برای این مدل تأیید می کند.
4. تشخیص ولتاژ غیرتماسی NCV
قابلیت NCV یا تشخیص ولتاژ غیرتماسی امکان بررسی اولیه وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی فراهم می کند. این قابلیت برای شناسایی سریع سیم های برق دار، بررسی اولیه تابلوهای برق و عیب یابی مدارها مفید است. البته NCV یک ابزار تشخیص اولیه است و نباید جایگزین اندازه گیری مستقیم و رعایت کامل اصول ایمنی برق شود.
5. تست نشتی RCD با حساسیت 30 میلی آمپر
یکی از امکانات متمایز مولتی متر کلمپی CM83D قابلیت تست نشتی RCD در سطح 30mA است. این قابلیت برای بررسی عملکرد حفاظتی تجهیزات مرتبط با حفاظت در برابر جریان نشتی طراحی شده و CM83D را از یک کلمپ متر معمولی فراتر می برد.
6. اندازه گیری ولتاژ AC و DC تا 600 ولت
این دستگاه امکان اندازه گیری ولتاژ DC در رنج های 600 میلی ولت، 6، 60 و 600 ولت و ولتاژ AC در رنج های مشابه را فراهم می کند. دقت پایه اعلام شده توسط سازنده برای ولتاژ DC برابر با ±(0.5%+3) و برای ولتاژ AC برابر با ±(1.0%+3) است.
7. اندازه گیری مقاومت و ظرفیت خازنی
MESTEK CM83D علاوه بر ولتاژ و جریان، برای اندازه گیری مقاومت در محدوده 600 اهم تا 60 مگااهم و ظرفیت خازنی از 600 نانوفاراد تا 60 میلی فاراد طراحی شده است. این قابلیت ها استفاده از دستگاه را در تست قطعات، عیب یابی مدارها و تعمیرات تجهیزات الکتریکی و الکترونیکی کاربردی تر می کند.
8. تست دیود و تداوم مدار
وجود حالت تست دیود و تست تداوم، امکان بررسی سریع اتصالات، مسیرهای مدار و قطعات نیمه هادی را فراهم می کند. در حالت تداوم، بیزر دستگاه می تواند برای تشخیص سریع اتصال الکتریکی مورد استفاده قرار گیرد.
9. نور پس زمینه و چراغ قوه LED
نور پس زمینه نمایشگر و چراغ قوه داخلی، استفاده از مولتی متر کلمپی CM83D را در تابلوهای برق، فضاهای محدود، محیط های کم نور و کارهای تعمیراتی شبانه آسان تر می کند. وجود چراغ قوه داخلی باعث می شود کاربر برای روشن کردن محل اندازه گیری، همیشه به منبع نور جداگانه نیاز نداشته باشد.
10. قابلیت Data Hold و خاموشی خودکار
قابلیت Data Hold امکان ثابت نگه داشتن مقدار نمایش داده شده روی صفحه را فراهم می کند تا کاربر بتواند نتیجه اندازه گیری را راحت تر مشاهده یا ثبت کند. خاموشی خودکار نیز برای کاهش مصرف باتری در زمان عدم استفاده از دستگاه در نظر گرفته شده است.
کاربردهای مولتی متر کلمپی مستک CM83D
به دلیل ترکیب اندازه گیری جریان AC/DC، ولتاژ، مقاومت، ظرفیت خازنی، تست دیود، تست تداوم، NCV، True RMS و تست RCD، این دستگاه می تواند در طیف متنوعی از کارهای فنی مورد استفاده قرار گیرد.
- عیب یابی تابلوهای برق و مدارهای الکتریکی
- بررسی جریان مصرفی تجهیزات و مدارها
- تست ولتاژ AC و DC در تجهیزات الکتریکی
- تعمیر و سرویس تجهیزات صنعتی
- تعمیرات و عیب یابی سیستم های الکتریکی خودرو
- بررسی مقاومت و تست قطعات الکترونیکی
- تست دیود و بررسی اتصال مدار
- بررسی اولیه سیم ها و هادی های برق با قابلیت NCV
- بررسی جریان نشتی و تست RCD در کاربردهای مربوطه
- استفاده در تعمیرگاه، کارگاه، تاسیسات و برق ساختمان
مشخصات فنی مولتی متر کلمپی MESTEK CM83D
نوع دستگاه
مولتی متر دیجیتال کلمپی / کلمپ متر AC/DC
نمایشگر
دیجیتال 10000 Counts
ولتاژ DC
600mV / 6V / 60V / 600V
ولتاژ AC
600mV / 6V / 60V / 600V
مقاومت
600Ω / 6kΩ / 60kΩ / 600kΩ / 6MΩ / 60MΩ
ظرفیت خازنی
600nF / 6μF / 60μF / 600μF / 6mF / 60mF
دقت ظرفیت خازنی
±(3.5%+15)
تست فرکانس
در حالت اندازه گیری جریان AC
نور پس زمینه نمایشگر
دارد
تشخیص ولتاژ غیرتماسی NCV
دارد
دهانه فک
حدود 32 میلی متر
نشانگر باتری ضعیف
کمتر از 2.4V
منبع تغذیه
2 عدد باتری 1.5V AAA
ابعاد
حدود 200 × 75 × 30 میلی متر
رده ایمنی
EN61010-2-032 / CAT III 600V

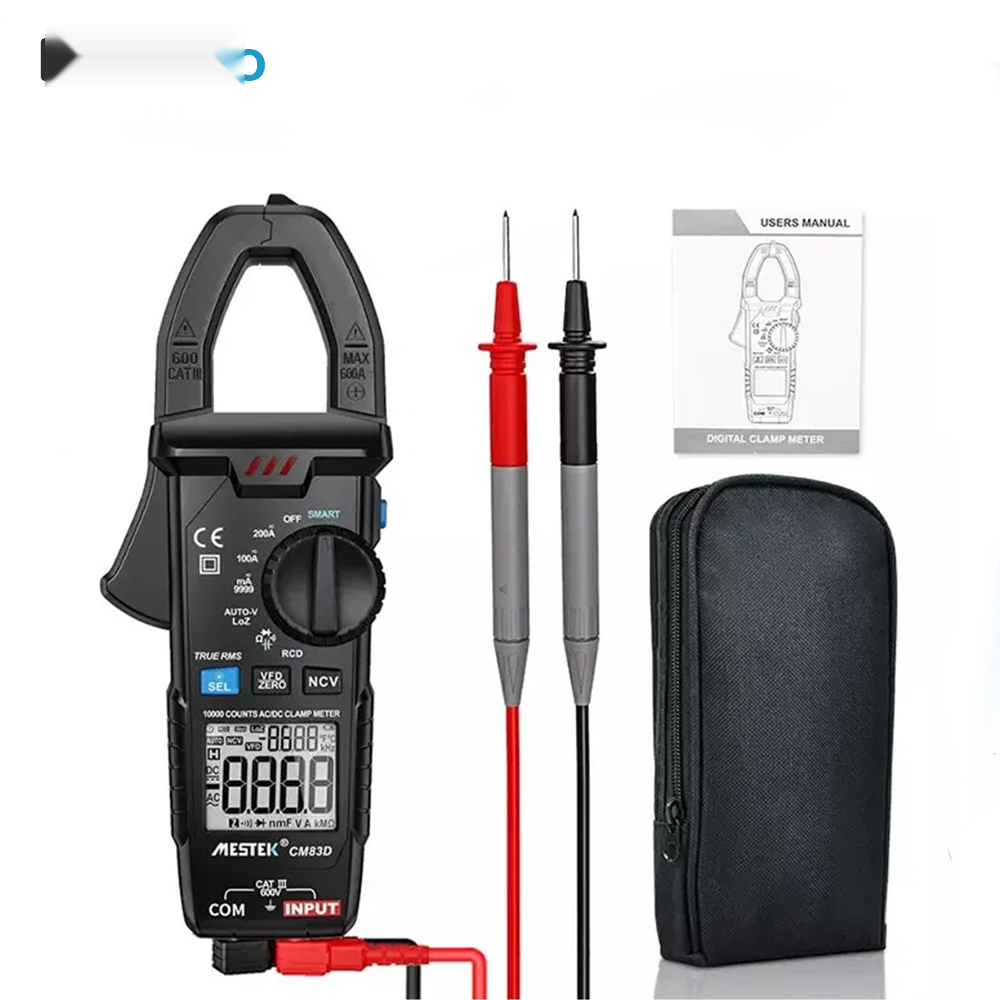

اقلام همراه
دستگاه، پراب تست، کیف حمل، باتری و دفترچه راهنما
اعداد و محدوده های اندازه گیری بالا بر اساس مشخصات منتشرشده توسط سازنده تنظیم شده اند. در صفحه رسمی MESTEK، CM83D با نمایشگر 10000 Counts، جریان AC/DC تا 600 آمپر، دهانه فک 32 میلی متر، ابعاد 200 × 75 × 30 میلی متر، وزن تقریبی 226 گرم و رده ایمنی CAT III 600V معرفی شده است.
مزایای مولتی متر دیجیتال کلمپی MESTEK CM83D
- اندازه گیری جریان AC و DC با فک کلمپی
- اندازه گیری جریان تا 600 آمپر
- اندازه گیری ولتاژ AC و DC تا 600 ولت
- فناوری True RMS برای اندازه گیری AC
- نمایشگر دقیق 10000 Counts
- تشخیص ولتاژ غیرتماسی NCV
- تست نشتی RCD با سطح 30mA
- اندازه گیری مقاومت تا 60MΩ
- اندازه گیری ظرفیت خازنی تا 60mF
- تست دیود و تداوم مدار
- نور پس زمینه و چراغ قوه LED
- قابلیت Data Hold
- خاموشی خودکار برای مدیریت مصرف باتری
- طراحی جمع و جور و قابل حمل
تفاوت MESTEK CM83D با مولتی متر معمولی
مهم ترین تفاوت CM83D با یک مولتی متر دیجیتال معمولی، وجود فک کلمپی برای اندازه گیری جریان است. در مولتی مترهای معمولی، اندازه گیری جریان معمولا به اتصال سری دستگاه در مسیر مدار نیاز دارد؛ اما در کلمپ متر می توان با قرار دادن یک هادی در داخل فک، جریان را بدون قطع مدار بررسی کرد. به همین دلیل CM83D برای اندازه گیری جریان تجهیزات و مدارهایی که قطع کردن آنها دشوار یا نامطلوب است، کاربرد بیشتری دارد.
از طرف دیگر، وجود True RMS، NCV، تست RCD، نمایشگر 10000 Counts، تست دیود، ظرفیت خازنی و مقاومت، باعث می شود CM83D تنها یک آمپرمتر کلمپی نباشد و بتوان از آن به عنوان یک ابزار چندمنظوره برای عیب یابی برق و تجهیزات الکتریکی استفاده کرد.
راهنمای استفاده از فک کلمپی MESTEK CM83D
برای اندازه گیری جریان با فک کلمپی، ابتدا حالت مناسب AC یا DC را انتخاب کنید. سپس فک دستگاه را باز کرده و تنها یک هادی را داخل فک قرار دهید و فک را به طور کامل ببندید. قرار دادن همزمان سیم رفت و برگشت در داخل فک می تواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست یا نزدیک به صفر شود. برای اندازه گیری DC نیز در صورت نیاز باید مراحل صفر کردن دستگاه مطابق دستورالعمل سازنده انجام شود. این روش با اصول عمومی اندازه گیری جریان توسط کلمپ متر مطابقت دارد.
نکات مهم هنگام خرید MESTEK CM83D
اگر به دنبال یک مولتی متر کلمپی AC/DC هستید که علاوه بر اندازه گیری جریان، امکاناتی مانند True RMS، NCV، تست دیود، تست تداوم، اندازه گیری مقاومت و ظرفیت خازنی را ارائه دهد، CM83D گزینه ای چندمنظوره محسوب می شود. همچنین قابلیت تست RCD، نمایشگر 10000 Counts و دهانه فک حدود 32 میلی متر، ارزش کاربردی آن را برای کارهای تعمیراتی و برق افزایش می دهد.
با این حال، انتخاب دستگاه اندازه گیری باید بر اساس حداکثر ولتاژ و جریان مدار، رده ایمنی مورد نیاز و نوع کاربرد انجام شود. رده ایمنی اعلام شده برای CM83D در مشخصات رسمی CAT III 600V است؛ بنابراین کاربر باید همیشه محدودیت های درج شده روی دستگاه و دفترچه راهنما را رعایت کند و برای مدارهایی با شرایط متفاوت، از ابزار دارای رده ایمنی مناسب استفاده نماید.
سوالات متداول درباره مولتی متر کلمپی MESTEK CM83D
آیا MESTEK CM83D جریان AC و DC را اندازه گیری می کند؟
بله. CM83D امکان اندازه گیری جریان متناوب AC و جریان مستقیم DC را از طریق فک کلمپی دارد و طبق مشخصات سازنده، رنج های جریان آن تا 600 آمپر می رسد.
حداکثر جریان قابل اندازه گیری با CM83D چقدر است؟
حداکثر محدوده اعلام شده برای اندازه گیری جریان AC و DC برابر با 600 آمپر است و دستگاه دارای رنج های 6، 60 و 600 آمپر است.
دهانه فک مولتی متر کلمپی CM83D چند میلی متر است؟
طبق مشخصات رسمی MESTEK، دهانه فک CM83D حدود 32 میلی متر است.
آیا CM83D دارای True RMS است؟
بله. True RMS یکی از قابلیت های اصلی این مدل است و برای اندازه گیری دقیق تر سیگنال های AC در شرایط غیرسینوسی کاربرد دارد.
آیا این دستگاه قابلیت NCV دارد؟
بله. MESTEK CM83D به قابلیت تشخیص ولتاژ غیرتماسی NCV مجهز است و می توان از آن برای بررسی اولیه وجود ولتاژ AC بدون تماس مستقیم با هادی استفاده کرد.
آیا MESTEK CM83D قابلیت تست RCD دارد؟
بله. یکی از ویژگی های اختصاصی این مدل، قابلیت تست نشتی RCD با سطح 30 میلی آمپر است.
نمایشگر CM83D چند Counts است؟
نمایشگر دیجیتال این دستگاه دارای ظرفیت نمایش 10000 Counts است.
آیا CM83D برای اندازه گیری ولتاژ خودرو مناسب است؟
بله، قابلیت اندازه گیری ولتاژ DC باعث می شود بتوان از آن برای بررسی بسیاری از مدارهای کم ولتاژ، از جمله برخی کاربردهای عیب یابی سیستم های الکتریکی خودرو استفاده کرد. با این حال، انتخاب حالت اندازه گیری و رعایت محدوده مجاز دستگاه ضروری است.
آیا این دستگاه برای برق ساختمان مناسب است؟
بله، CM83D با قابلیت اندازه گیری ولتاژ و جریان AC، NCV، تست تداوم و مقاومت می تواند برای بسیاری از کارهای عیب یابی برق ساختمان مورد استفاده قرار گیرد. با این حال، رده ایمنی و محدوده مجاز دستگاه باید متناسب با محل و نوع مدار باشد.
وزن و ابعاد MESTEK CM83D چقدر است؟
ابعاد دستگاه حدود 200 × 75 × 30 میلی متر و وزن آن حدود 226 گرم اعلام شده است.
جمع بندی؛ آیا MESTEK CM83D انتخاب مناسبی است؟
مولتی متر کلمپی MESTEK CM83D یک ابزار چندمنظوره برای اندازه گیری و عیب یابی مدارهای الکتریکی است که قابلیت اندازه گیری جریان AC/DC تا 600 آمپر، ولتاژ AC/DC تا 600 ولت، مقاومت، ظرفیت خازنی، تست دیود، تست تداوم، NCV و True RMS را در اختیار کاربر قرار می دهد. نمایشگر 10000 Counts، قابلیت Data Hold، نور پس زمینه، چراغ قوه LED و تست نشتی RCD در سطح 30mA نیز از امکانات مهم این مدل هستند.
اگر هدف شما خرید یک کلمپ متر AC/DC، مولتی متر کلمپی 600 آمپر، آمپرمتر کلمپی دیجیتال یا مولتی متر True RMS برای تعمیرات برق، تابلوهای الکتریکی، تجهیزات صنعتی و عیب یابی عمومی است، CM83D به دلیل تنوع عملکردها و طراحی قابل حمل، می تواند گزینه ای کاربردی باشد.
