مولتی متر کلمپی UNI-T UT210E؛ کلمپ متر دیجیتال دقیق AC/DC با True RMS
مولتی متر کلمپی یونیتی UNI-T UT210E یک کلمپ متر دیجیتال کوچک، سبک و چندکاره است که برای اندازهگیری جریان AC و DC، ولتاژ AC و DC، مقاومت، ظرفیت خازنی و تست دیود و پیوستگی طراحی شده است. این مدل با بهرهگیری از فناوری True RMS، قابلیت اندازهگیری جریان تا 100 آمپر، رنج ولتاژ تا 600 ولت، اندازهگیری خودکار رنج و امکاناتی مانند NCV، VFC، Zero، Data Hold و نور پسزمینه، گزینهای کاربردی برای برقکاران، تکنسینهای تعمیرات، مهندسان و کاربران حرفهای ابزار دقیق محسوب میشود.
طراحی جمعوجور UNI-T UT210E یکی از مهمترین مزایای آن است. این دستگاه تنها حدود 170 گرم وزن دارد و دهانه فک آن 17 میلیمتر است؛ بنابراین برای اندازهگیری جریان در فضاهای محدود، تابلوهای برق، تجهیزات الکتریکی، لوازم خانگی و سیستمهای کنترلی که استفاده از کلمپ مترهای بزرگ دشوار است، انتخاب مناسبی به شمار میرود. سازنده نیز سری UT210 را برای محیطهای با فضای محدود، تعمیر و نگهداری تجهیزات مکانیکی و الکتریکی، نصب لوازم خانگی و فعالیتهای برقکاری معرفی کرده است.

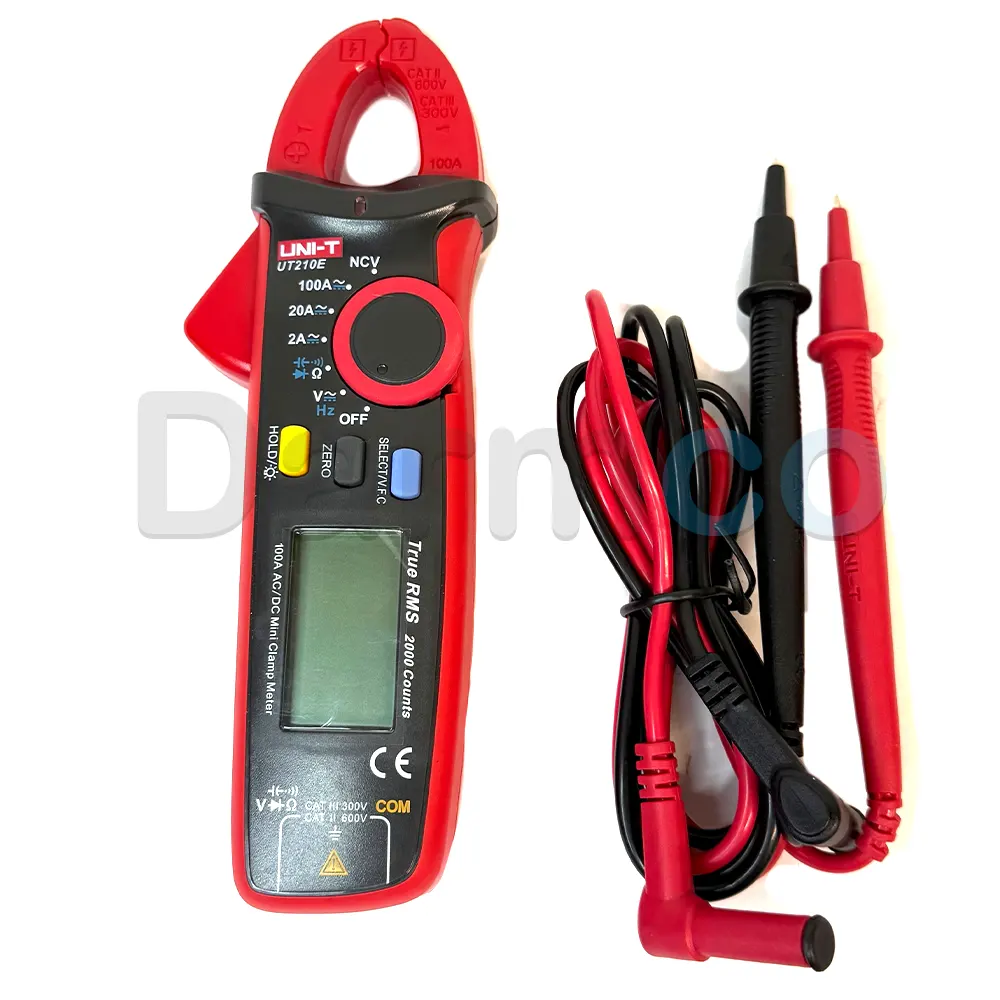

معرفی کلمپ متر دیجیتال UNI-T UT210E
UT210E از سری کلمپ مترهای Mini Clamp Meter شرکت UNI-T است و با وجود ابعاد کوچک، مجموعهای از قابلیتهای اندازهگیری مهم را در اختیار کاربر قرار میدهد. این مدل میتواند جریان متناوب AC و جریان مستقیم DC را با کلمپ اندازهگیری کند و برای اندازهگیری ولتاژ، مقاومت و ظرفیت خازنی نیز دارای پرابهای اندازهگیری است.
وجود True RMS، اندازهگیری جریان AC و DC تا 100 آمپر، قابلیت VFC برای کاربردهای مرتبط با درایوهای فرکانس متغیر، تشخیص ولتاژ غیرتماسی NCV و قابلیت صفر کردن اندازهگیری، UT210E را به یک ابزار اندازهگیری کاربردی برای عیبیابی و سرویس تجهیزات الکتریکی تبدیل کرده است.
اندازه گیری جریان AC و DC تا 100 آمپر
یکی از مهمترین قابلیتهای مولتی متر کلمپی UNI-T UT210E اندازهگیری جریان بدون نیاز به قطع کردن مدار است. این دستگاه جریان AC و DC را در محدودههای 2 آمپر، 20 آمپر و 100 آمپر اندازهگیری میکند.
دقت پایه اندازهگیری جریان AC در UT210E برابر با ±(2.5%+5) و دقت پایه جریان DC برابر با ±(2%+3) اعلام شده است. وجود رنج 2 آمپر نیز امکان انجام اندازهگیریهای دقیقتر در جریانهای پایینتر را نسبت به کلمپ مترهایی که فقط رنجهای جریان بالا دارند، فراهم میکند.
رنج اندازه گیری جریان
- جریان AC: 2A / 20A / 100A
- دقت پایه جریان AC: ±(2.5%+5)
- جریان DC: 2A / 20A / 100A
- دقت پایه جریان DC: ±(2%+3)
- نوع اندازهگیری: True RMS برای AC
- دهانه فک: 17 میلیمتر
فناوری True RMS در UNI-T UT210E
فناوری True RMS از ویژگیهای مهم این مدل است. در اندازهگیری جریان AC، شکل موج همیشه کاملاً سینوسی و ایدهآل نیست و تجهیزات الکترونیکی، منابع تغذیه سوئیچینگ و برخی بارهای غیرخطی میتوانند شکل موج جریان را تغییر دهند.
UT210E با استفاده از True RMS برای اندازهگیری کمیت مؤثر سیگنال AC طراحی شده است و به همین دلیل برای بسیاری از کاربردهای تعمیرات و عیبیابی تجهیزات الکتریکی، انتخاب مناسبی در مقایسه با کلمپ مترهای AC با روش اندازهگیری Average Responding است. قابلیت True RMS این مدل در مشخصات رسمی UNI-T نیز ذکر شده است.
اندازه گیری ولتاژ AC و DC تا 600 ولت
UNI-T UT210E علاوه بر اندازهگیری جریان با فک کلمپی، امکان اندازهگیری ولتاژ AC و DC را با استفاده از پرابها دارد. محدوده اندازهگیری ولتاژ AC این دستگاه تا 600V و محدوده ولتاژ DC نیز تا 600V است.
رنجهای ولتاژ AC شامل 2V، 20V، 200V و 600V هستند. برای ولتاژ DC نیز رنجهای 200mV، 2V، 20V، 200V و 600V در مشخصات رسمی مدل اعلام شدهاند. دقت پایه ولتاژ AC برابر با ±(1%+3) و دقت پایه ولتاژ DC برابر با ±(0.7%+3) است.
اندازه گیری مقاومت تا 20 مگااهم
این کلمپ متر دیجیتال قابلیت اندازهگیری مقاومت را نیز در اختیار کاربر قرار میدهد. محدوده مقاومت UNI-T UT210E تا 20MΩ است و رنجهای متعددی از مقاومتهای پایین تا مقاومتهای بالا در آن در نظر گرفته شده است.
رنجهای مقاومت شامل 200Ω، 2kΩ، 20kΩ، 200kΩ، 2MΩ و 20MΩ بوده و دقت پایه اندازهگیری مقاومت ±(1%+2) اعلام شده است.
اندازه گیری ظرفیت خازنی تا 20 میلی فاراد
UT210E برای بررسی خازنها نیز کاربرد دارد و میتواند ظرفیت خازنی را در محدوده گستردهای اندازهگیری کند. بیشترین رنج اعلامشده برای ظرفیت خازنی این مدل 20mF است.
رنجهای ظرفیت شامل 2nF، 20nF، 200nF، 2µF، 20µF، 200µF، 2mF و 20mF هستند. دقت پایه این بخش برابر با ±(4%+5) اعلام شده است.
قابلیت VFC یا فیلتر پایین گذر
یکی از ویژگیهای تخصصی مولتی متر کلمپی UNI-T UT210E قابلیت VFC یا Variable Frequency Control است که در مشخصات سری UT210E به همراه Low Pass Filter معرفی شده است. این قابلیت در کاربردهای مرتبط با سیستمهای دارای درایو فرکانس متغیر و سیگنالهایی که تحت تأثیر مؤلفههای فرکانسی ناخواسته قرار دارند، میتواند مفید باشد.
تشخیص ولتاژ غیرتماسی NCV
قابلیت NCV یا Non-Contact Voltage Detection به کاربر اجازه میدهد وجود ولتاژ AC را بدون تماس مستقیم پراب با هادی، به شکل غیرتماسی بررسی کند.
NCV برای بررسی اولیه وجود میدان الکتریکی و کمک به شناسایی سیم یا مدار دارای ولتاژ کاربرد دارد؛ با این حال نباید جایگزین روشهای استاندارد و اندازهگیری مستقیم ولتاژ برای تأیید بیبرقی مدار شود.
قابلیت ZERO برای اندازه گیری جریان DC
UT210E به قابلیت ZERO مجهز شده است. این عملکرد برای صفر کردن مقدار نمایش دادهشده و جبران آفست اولیه، بهخصوص هنگام اندازهگیری جریان DC، کاربرد دارد. وجود Zero Mode در مشخصات رسمی این مدل ثبت شده است.
تست دیود و تست پیوستگی
UNI-T UT210E امکان انجام تست دیود را با ولتاژ تست حدود 3.0V و همچنین تست پیوستگی یا Continuity را دارد. در حالت تست پیوستگی، وجود مسیر الکتریکی مناسب با استفاده از بیزر دستگاه قابل تشخیص است.
نمایشگر 2000 Counts با نور پس زمینه
نمایشگر این کلمپ متر دارای 2000 Counts است و ابعاد LCD آن حدود 39.3 × 26.5 میلیمتر اعلام شده است. وجود نور پسزمینه باعث میشود مشاهده اعداد در محیطهای کمنور راحتتر باشد.
نرخ نمونهبرداری سری UT210 حدود 2 تا 3 بار در ثانیه اعلام شده و قابلیت Data Hold نیز برای ثابت نگه داشتن مقدار نمایش دادهشده در نظر گرفته شده است.
طراحی کوچک و مناسب برای فضاهای محدود

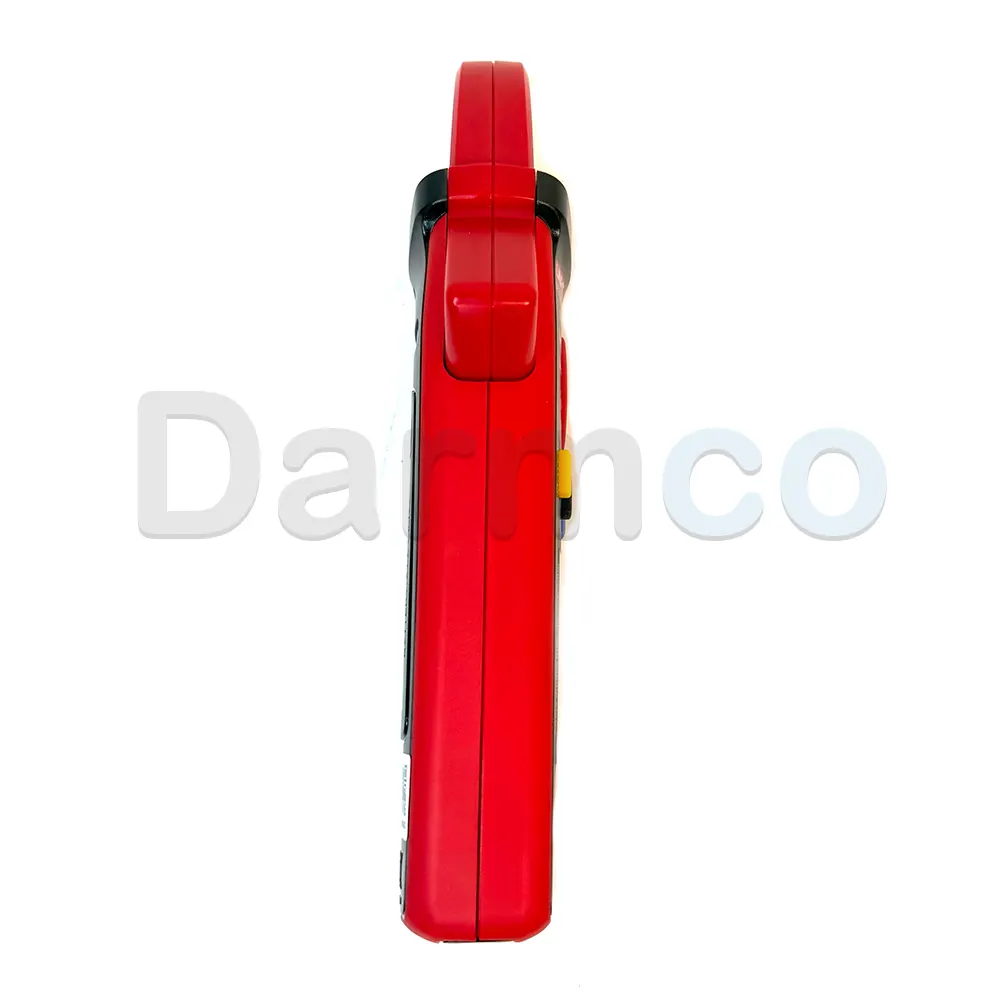

یکی از نقاط قوت اصلی کلمپ متر UNI-T UT210E طراحی Mini آن است. ابعاد دستگاه حدود 175 × 60 × 33.5 میلیمتر و وزن آن حدود 170 گرم است. این ابعاد باعث میشود حمل دستگاه در کیف ابزار و استفاده از آن در محیطهای شلوغ و تابلوهای برق آسانتر باشد.
دهانه فک 17 میلیمتری نیز برای اندازهگیری جریان هادیهایی با قطر متناسب با ظرفیت فک طراحی شده است. هنگام انتخاب این محصول باید اندازه کابل یا هادی موردنظر را با ظرفیت دهانه فک مقایسه کرد.
مشخصات فنی مولتی متر کلمپی UNI-T UT210E
| مشخصه | مقدار |
|---|
| برند |
UNI-T |
|---|
| مدل |
UT210E |
|---|
| نوع دستگاه |
مولتی متر کلمپی دیجیتال / Mini Clamp Meter |
|---|
| نوع اندازهگیری جریان |
AC و DC |
|---|
| حداکثر جریان AC |
100A |
|---|
| حداکثر جریان DC |
100A |
|---|
| رنج جریان AC |
2A / 20A / 100A |
|---|
| دقت جریان AC |
±(2.5%+5) |
|---|
| رنج جریان DC |
2A / 20A / 100A |
|---|
| دقت جریان DC |
±(2%+3) |
|---|
| True RMS |
دارد |
|---|
| رنج ولتاژ AC |
2V / 20V / 200V / 600V |
|---|
| دقت ولتاژ AC |
±(1%+3) |
|---|
| رنج ولتاژ DC |
200mV / 2V / 20V / 200V / 600V |
|---|
| دقت ولتاژ DC |
±(0.7%+3) |
|---|
| رنج مقاومت |
200Ω / 2kΩ / 20kΩ / 200kΩ / 2MΩ / 20MΩ |
|---|
| دقت مقاومت |
±(1%+2) |
|---|
| رنج ظرفیت خازنی |
2nF تا 20mF |
|---|
| دقت ظرفیت |
±(4%+5) |
|---|
| تست دیود |
دارد؛ حدود 3.0V |
|---|
| تست پیوستگی |
دارد |
|---|
| NCV |
دارد |
|---|
| VFC / Low Pass Filter |
دارد |
|---|
| ZERO |
دارد |
|---|
| Data Hold |
دارد |
|---|
| Auto Range |
دارد |
|---|
| نور پسزمینه LCD |
دارد |
|---|
| خاموشی خودکار |
دارد؛ حدود 15 دقیقه |
|---|
| نمایشگر |
LCD، 2000 Counts |
|---|
| ابعاد LCD |
39.3 × 26.5 میلیمتر |
|---|
| دهانه فک |
17 میلیمتر |
|---|

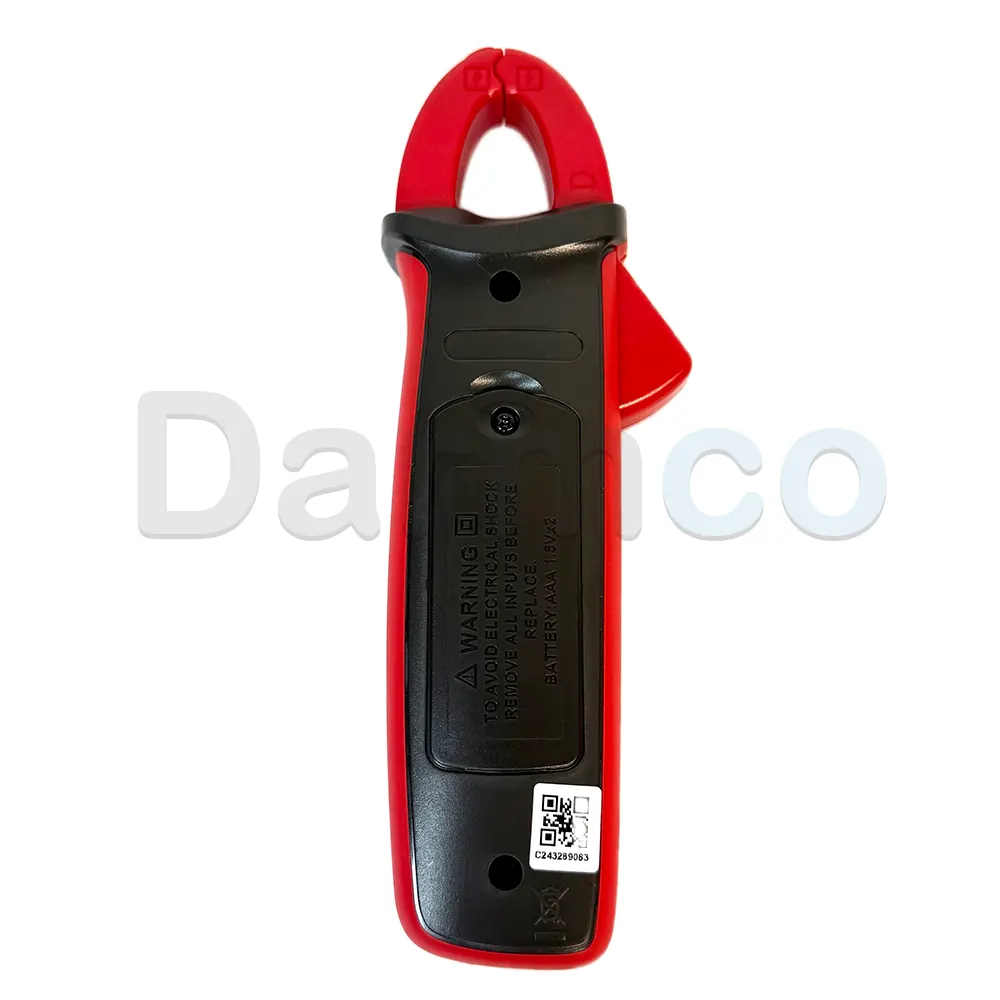

| منبع تغذیه |
2 عدد باتری 1.5V نوع AAA / R03 |
|---|
| وزن |
حدود 170 گرم |
|---|
| ابعاد دستگاه |
175 × 60 × 33.5 میلیمتر |
|---|
| رنگ |
قرمز و خاکستری |
|---|
| گواهیها |
CE، UKCA، cETLus |
|---|
جدول دقت و محدوده اندازه گیری UNI-T UT210E
| پارامتر | محدوده | دقت پایه |
|---|
| جریان AC |
2A / 20A / 100A |
±(2.5%+5) |
| جریان DC |
2A / 20A / 100A |
±(2%+3) |
| ولتاژ AC |
2V / 20V / 200V / 600V |
±(1%+3) |
| ولتاژ DC |
200mV / 2V / 20V / 200V / 600V |
±(0.7%+3) |
| مقاومت |
200Ω تا 20MΩ |
±(1%+2) |
| ظرفیت خازنی |
2nF تا 20mF |
±(4%+5) |
کاربردهای مولتی متر کلمپی UNI-T UT210E
به دلیل ترکیب اندازه کوچک، اندازهگیری جریان AC/DC و قابلیتهای متنوع مولتیمتری، UNI-T UT210E میتواند در طیف گستردهای از کارهای برق و الکترونیک مورد استفاده قرار گیرد.
- تعمیر و نگهداری تجهیزات الکتریکی
- بررسی جریان AC و DC مدارها
- عیبیابی تابلوهای برق
- تعمیر لوازم خانگی
- نصب و سرویس تجهیزات الکتریکی
- بررسی منابع تغذیه و تجهیزات الکترونیکی
- تست موتورهای الکتریکی در محدوده مجاز جریان
- اندازهگیری ولتاژ AC و DC
- بررسی مقاومت قطعات و مدارها
- بررسی ظرفیت خازنها
- تست دیود
- تست پیوستگی سیمها و مسیرهای الکتریکی
- تشخیص اولیه وجود ولتاژ با NCV
- تعمیرات و سرویس تجهیزات صنعتی سبک
- کارهای برقکاری و نگهداری تأسیسات
مزایای UNI-T UT210E
- اندازهگیری جریان AC و DC تا 100 آمپر
- فناوری True RMS برای اندازهگیری AC
- اندازهگیری ولتاژ AC و DC تا 600 ولت
- اندازهگیری مقاومت تا 20 مگااهم
- اندازهگیری ظرفیت خازنی تا 20 میلیفاراد
- قابلیت NCV برای تشخیص غیرتماسی ولتاژ
- قابلیت VFC و فیلتر پایینگذر
- قابلیت ZERO
- تست دیود و پیوستگی
- رنجیابی خودکار
- Data Hold
- نور پسزمینه نمایشگر
- خاموشی خودکار
- طراحی کوچک و وزن کم
- دهانه فک 17 میلیمتری
تفاوت UNI-T UT210E با مولتی متر دیجیتال معمولی
تفاوت اصلی کلمپ متر UNI-T UT210E با مولتیمترهای معمولی، امکان اندازهگیری جریان با استفاده از فک کلمپی است. در اندازهگیری جریان با کلمپ، نیازی به قرار دادن دستگاه به صورت سری در مدار نیست؛ در نتیجه برای بررسی جریان مصرفی یک هادی، فرآیند اندازهگیری میتواند سریعتر و کاربردیتر باشد.
از طرف دیگر، UT210E همچنان بسیاری از قابلیتهای یک مولتیمتر دیجیتال را نیز ارائه میدهد؛ از جمله اندازهگیری ولتاژ، مقاومت، ظرفیت خازنی، تست دیود و تست پیوستگی. به همین دلیل میتوان آن را یک ابزار ترکیبی برای اندازهگیری جریان و تستهای عمومی الکتریکی دانست.
چرا UNI-T UT210E برای کار در فضاهای محدود مناسب است؟
سری UT210 توسط UNI-T با تمرکز بر استفاده در محیطهای محدود طراحی شده است. ابعاد 175 × 60 × 33.5 میلیمتر و وزن حدود 170 گرم در مدل UT210E باعث میشود دستگاه نسبت به بسیاری از کلمپ مترهای بزرگ، فضای کمتری در کیف ابزار اشغال کند.
دهانه فک 17 میلیمتری برای اندازهگیری هادیهایی با اندازه متناسب طراحی شده است. بنابراین پیش از خرید باید قطر یا ابعاد کابل موردنظر را بررسی کرد تا از قرارگیری صحیح آن داخل فک اطمینان حاصل شود.
راهنمای استفاده از کلمپ متر UNI-T UT210E
- دستگاه را روشن کرده و عملکرد موردنظر را انتخاب کنید.
- برای اندازهگیری جریان، حالت AC یا DC مناسب را انتخاب کنید.
- در صورت اندازهگیری جریان DC، در صورت نیاز از قابلیت ZERO استفاده کنید.
- فک کلمپ را باز کرده و تنها هادی موردنظر را داخل فک قرار دهید.
- فک را به طور کامل ببندید و مقدار جریان را روی نمایشگر مشاهده کنید.
- برای اندازهگیری ولتاژ، مقاومت یا ظرفیت خازنی، از پرابهای مناسب استفاده کنید.
- در محیطهای کمنور میتوانید از نور پسزمینه نمایشگر استفاده کنید.
- پس از پایان کار، دستگاه را خاموش کنید یا اجازه دهید قابلیت خاموشی خودکار فعال شود.
نکته مهم در اندازهگیری جریان: هنگام استفاده از فک کلمپی، فقط هادی موردنظر باید داخل فک قرار گیرد. قرار دادن همزمان چند هادی با جریانهای رفت و برگشتی میتواند باعث خنثی شدن میدان مغناطیسی و نمایش مقدار نادرست شود.
نکات مهم هنگام خرید UNI-T UT210E
اگر به دنبال کلمپ متر دقیق UNI-T برای اندازهگیری جریان AC و DC در کنار ولتاژ، مقاومت و ظرفیت خازنی هستید، UT210E مجموعه مناسبی از قابلیتها را ارائه میدهد. با این حال، حداکثر جریان کلمپی این مدل 100 آمپر است و دهانه فک آن 17 میلیمتر است؛ بنابراین برای کابلهای بسیار ضخیم یا جریانهای بالاتر باید مدل مناسبتری انتخاب شود.
همچنین اگر اندازهگیری جریانهای بسیار پایین یا کاربردهای حساس آزمایشگاهی مدنظر باشد، باید رزولوشن و دقت موردنیاز با مشخصات این مدل مقایسه شود. UT210E یک ابزار عمومی و حرفهای برای طیف وسیعی از کاربردهای برق و تعمیرات است، اما انتخاب ابزار اندازهگیری باید بر اساس محدوده واقعی کاربرد انجام شود.
ایمنی در استفاده از مولتی متر کلمپی
کار با مدارهای الکتریکی و بهخصوص مدارهای دارای ولتاژ خطرناک میتواند باعث برقگرفتگی، سوختگی یا آسیب به تجهیزات شود. پیش از استفاده، بدنه دستگاه، فک کلمپ، پرابها و سیمهای تست را از نظر آسیبدیدگی بررسی کنید و هرگز دستگاه را خارج از محدودههای مشخصشده استفاده نکنید.
قابلیت NCV صرفاً یک ابزار تشخیص اولیه است و نباید به تنهایی برای تأیید بیبرقی مدار مورد استفاده قرار گیرد. برای کارهای تخصصی روی تابلوها و مدارهای برق، رعایت دستورالعمل سازنده، استفاده از تجهیزات حفاظت فردی و انجام کار توسط فرد دارای صلاحیت ضروری است.
سوالات متداول درباره UNI-T UT210E
UNI-T UT210E تا چند آمپر را اندازهگیری میکند؟
این مدل جریان AC و DC را تا حداکثر 100 آمپر با استفاده از فک کلمپی اندازهگیری میکند و رنجهای جریان آن 2A، 20A و 100A هستند.
آیا UT210E جریان DC را اندازهگیری میکند؟
بله. UT210E یکی از مدلهای AC/DC سری UT210 است و جریان DC را در رنجهای 2A، 20A و 100A اندازهگیری میکند.
آیا UNI-T UT210E قابلیت True RMS دارد؟
بله. فناوری True RMS در UT210E وجود دارد و برای اندازهگیری جریان AC استفاده میشود.
حداکثر ولتاژ قابل اندازهگیری UT210E چقدر است؟
رنج اندازهگیری ولتاژ AC و DC این دستگاه تا 600 ولت است.
آیا UT210E مقاومت را اندازهگیری میکند؟
بله. این مدل مقاومت را از 200 اهم تا 20 مگااهم در رنجهای مختلف اندازهگیری میکند.
آیا UT210E ظرفیت خازنی را اندازهگیری میکند؟
بله. محدوده اندازهگیری ظرفیت خازنی این مدل از 2nF تا 20mF است.
دهانه فک UNI-T UT210E چقدر است؟
دهانه فک کلمپ متر UT210E حدود 17 میلیمتر است.
آیا UT210E دارای رنج خودکار است؟
بله. رنجیابی خودکار یا Auto Range از قابلیتهای این مدل است.
قابلیت VFC در UT210E چیست؟
VFC یا Variable Frequency Control همراه با فیلتر پایینگذر، قابلیتی است که برای کاربردهای مرتبط با سیگنالها و تجهیزات دارای مؤلفههای فرکانسی متغیر یا ناخواسته در نظر گرفته شده است.
آیا UT210E قابلیت NCV دارد؟
بله. UT210E دارای قابلیت NCV برای تشخیص غیرتماسی ولتاژ AC است.
قابلیت ZERO در UT210E چه کاربردی دارد؟
قابلیت ZERO برای صفر کردن نمایشگر و کمک به جبران آفست اولیه اندازهگیری، بهویژه هنگام اندازهگیری جریان DC، کاربرد دارد.
آیا UT210E تست دیود دارد؟
بله. این مدل دارای عملکرد تست دیود با ولتاژ تست حدود 3 ولت است.
آیا UNI-T UT210E تست پیوستگی دارد؟
بله. دستگاه به تست Continuity و بیزر پیوستگی مجهز است.
نمایشگر UT210E چند شمارش دارد؟
نمایشگر این مدل دارای 2000 Counts است و ابعاد LCD حدود 39.3 × 26.5 میلیمتر است.
آیا UT210E نور پس زمینه دارد؟
بله. نمایشگر UT210E دارای نور پسزمینه است و مشاهده اطلاعات در محیطهای کمنور را آسانتر میکند.
آیا UT210E قابلیت Data Hold دارد؟
بله. با استفاده از Data Hold میتوان مقدار نمایش دادهشده را برای مشاهده آسانتر ثابت نگه داشت.
وزن UNI-T UT210E چقدر است؟
وزن دستگاه حدود 170 گرم است.
ابعاد کلمپ متر UT210E چقدر است؟
ابعاد دستگاه حدود 175 × 60 × 33.5 میلیمتر است.
باتری UT210E چیست؟
دستگاه با دو عدد باتری 1.5 ولتی نوع AAA یا R03 کار میکند.
UNI-T UT210E برای چه کسانی مناسب است؟
این مدل برای برقکاران، تکنسینهای تعمیر و نگهداری، مهندسان برق، تعمیرکاران لوازم خانگی و کاربرانی که به یک کلمپ متر کوچک با قابلیت اندازهگیری AC/DC و عملکردهای متنوع مولتیمتر نیاز دارند، مناسب است.
آیا UT210E برای کابلهای ضخیم مناسب است؟
دهانه فک این مدل 17 میلیمتر است؛ بنابراین برای کابلها و هادیهایی که در محدوده دهانه فک قرار میگیرند مناسب است. برای کابلهای بسیار ضخیم باید پیش از خرید، ابعاد هادی با دهانه فک مقایسه شود.
تفاوت UT210E با کلمپ مترهای معمولی چیست؟
UT210E علاوه بر قابلیت اندازهگیری جریان با فک کلمپی، عملکردهای یک مولتیمتر دیجیتال مانند اندازهگیری ولتاژ، مقاومت، ظرفیت خازنی، تست دیود و پیوستگی را نیز ارائه میدهد و در عین حال طراحی بسیار جمعوجوری دارد.
