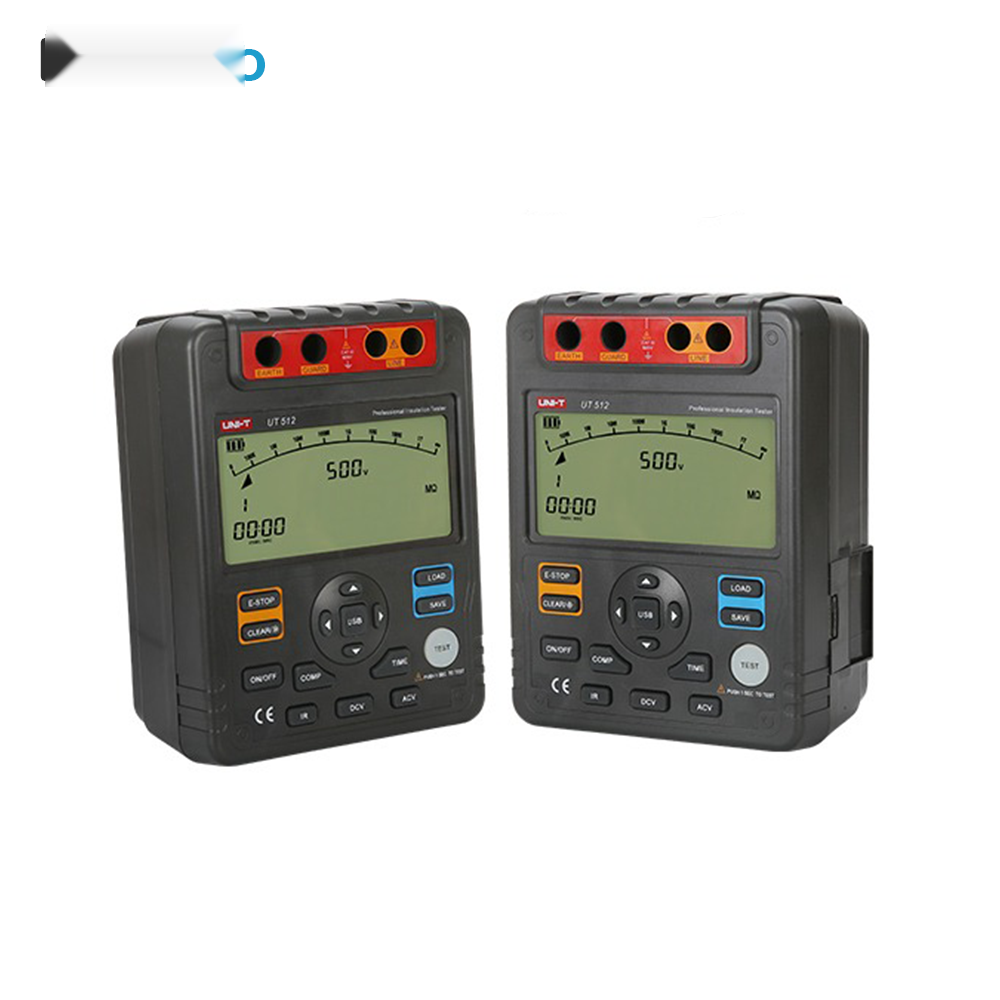

معرفی تستر عایق و میگر دیجیتال یونیتی UNI-T UT512
تستر عایق یا میگر دیجیتال UNI-T UT512 یک دستگاه تخصصی برای اندازهگیری مقاومت عایقی تجهیزات و مدارهای الکتریکی است که با اعمال ولتاژ تست DC بالا، وضعیت عایق را ارزیابی میکند. این مدل از سری میگرهای حرفهای UNI-T بوده و با چهار سطح ولتاژ تست 500V، 1000V، 1500V و 2500V امکان بررسی طیف گستردهای از تجهیزات الکتریکی را فراهم میکند.
یکی از مهمترین ویژگیهای UNI-T UT512 محدوده بالای اندازهگیری مقاومت عایقی است که در ولتاژ تست 2500 ولت تا 100GΩ میرسد. این قابلیت، دستگاه را برای بررسی عایق کابلها، موتورهای الکتریکی، ژنراتورها، ترانسفورماتورها، تابلوهای برق و سایر تجهیزات صنعتی که نیازمند تست عایقی با ولتاژ بالا هستند، مناسب میکند.
UT512 علاوه بر تست مقاومت عایق، قابلیت اندازهگیری ولتاژ AC و DC تا 600V را نیز دارد. بنابراین کاربر میتواند پیش از انجام تست عایقی، وضعیت ولتاژ مدار را بررسی کند. وجود هشدار ولتاژ بالا، نشانگر کاهش باتری، هشدار اضافهمحدوده و قابلیت خاموشی خودکار نیز استفاده از دستگاه را در محیطهای فنی و صنعتی آسانتر میکند.
میگر UNI-T UT512 برای چه کاربردهایی مناسب است؟
اندازهگیری مقاومت عایقی یکی از روشهای مهم در نگهداری پیشگیرانه تجهیزات برق است. کاهش مقاومت عایقی میتواند نشانهای از رطوبت، آلودگی، فرسودگی، آسیب مکانیکی یا تخریب تدریجی مواد عایق باشد. به همین دلیل، میگر UNI-T UT512 میتواند در فرآیند نصب، راهاندازی، تعمیر، سرویس دورهای و عیبیابی تجهیزات الکتریکی مورد استفاده قرار گیرد.
- تست مقاومت عایقی کابلهای برق و کابلهای قدرت
- بررسی وضعیت عایق موتورهای الکتریکی
- تست عایق ژنراتورها و تجهیزات تولید برق
- بررسی وضعیت عایق ترانسفورماتورها
- تست تابلوها و مدارهای الکتریکی
- کنترل وضعیت عایق تجهیزات صنعتی
- تستهای دورهای تعمیر و نگهداری تجهیزات برق
- مقایسه نتایج تستهای عایقی در فرآیند نگهداری پیشگیرانه
قابلیتها و ویژگیهای میگر دیجیتال UNI-T UT512
- دارای چهار سطح ولتاژ تست 500V، 1000V، 1500V و 2500V
- اندازهگیری مقاومت عایقی تا 100GΩ در ولتاژ تست 2500V
- اندازهگیری ولتاژ AC تا 600V
- اندازهگیری ولتاژ DC تا 600V
- اندازهگیری شاخص پلاریزاسیون یا PI
- اندازهگیری نسبت جذب دیالکتریک یا DAR
- قابلیت مقایسه نتایج اندازهگیریشده
- ذخیرهسازی اطلاعات اندازهگیری در 18 گروه
- رابط USB برای ارتباط با کامپیوتر
- نمایش 30 سگمنت نمودار میلهای آنالوگ
- صفحهنمایش LCD با نور پسزمینه
- قابلیت رنج خودکار
- خاموشی خودکار برای کاهش مصرف باتری
- نشانگر ولتاژ بالا
- نشانگر ضعیف بودن باتری
- هشدار اضافهمحدوده اندازهگیری
- حالت اندازهگیری زماندار تا حدود 15 دقیقه
ولتاژهای تست عایقی در UNI-T UT512
یکی از مهمترین معیارها هنگام انتخاب میگر، سطح ولتاژ تست است. UNI-T UT512 چهار ولتاژ تست مختلف ارائه میدهد و به همین دلیل کاربر میتواند متناسب با نوع تجهیز و الزامات فنی، سطح مناسب را انتخاب کند. محدوده اندازهگیری مقاومت عایقی نیز با افزایش ولتاژ تست افزایش پیدا میکند.
- 500V: اندازهگیری مقاومت عایقی از 0.5MΩ تا 5GΩ با دقت ±(3%+5)
- 1000V: اندازهگیری مقاومت عایقی از 2MΩ تا 10GΩ با دقت ±(3%+5)
- 1500V: اندازهگیری مقاومت عایقی از 5MΩ تا 20GΩ با دقت ±(3%+5)
- 2500V: اندازهگیری مقاومت عایقی از 10MΩ تا 100GΩ با دقت ±(3%+5)
انتخاب ولتاژ تست باید بر اساس مشخصات تجهیز، سطح عایقی و دستورالعمل سازنده آن انجام شود و نباید صرفاً بر اساس بالاترین ولتاژ قابل تولید توسط دستگاه انتخاب شود.
اهمیت اندازهگیری PI و DAR با میگر UT512
مقاومت عایقی در یک لحظه مشخص همیشه نمیتواند تصویر کاملی از وضعیت عایق ارائه دهد. هنگامی که ولتاژ DC به ماده عایق اعمال میشود، رفتار عایق در طول زمان تغییر میکند. به همین دلیل در تستهای تخصصی، شاخصهایی مانند DAR و PI میتوانند اطلاعات تکمیلی درباره وضعیت عایق ارائه کنند.
DAR یا Dielectric Absorption Ratio نسبت مقاومت عایقی در دو زمان مشخص است و PI یا Polarization Index نیز از نسبت مقاومت عایقی در دو بازه زمانی مشخص به دست میآید. وجود این قابلیتها در UT512 به کاربر اجازه میدهد علاوه بر مقدار مقاومت عایقی، رفتار عایق را نیز مورد بررسی قرار دهد.
ذخیره اطلاعات و اتصال USB در UNI-T UT512
یکی از ویژگیهای کاربردی UT512 امکان ذخیرهسازی 18 گروه داده و انتقال اطلاعات از طریق رابط USB است. این قابلیت برای کاربرانی که نتایج تست را در چند مرحله ثبت کرده و نیاز به بررسی یا مستندسازی آنها دارند، اهمیت زیادی دارد.
وجود نرمافزار کامپیوتری برای UT512 نیز امکان استفاده از دادههای اندازهگیریشده در فرآیند تحلیل و ثبت اطلاعات را فراهم میکند. بنابراین این مدل تنها یک نمایشگر لحظهای مقاومت عایقی نیست و برای کاربردهای حرفهای که ثبت نتایج اهمیت دارد نیز امکانات مناسبی ارائه میدهد.
نمایشگر و رابط کاربری میگر دیجیتال UT512
UT512 به نمایشگر LCD با ابعاد 123 × 58 میلیمتر مجهز شده است. نمایشگر دارای نور پسزمینه بوده و علاوه بر مقدار عددی، اطلاعات اندازهگیری را از طریق نمودار میلهای آنالوگ نیز نمایش میدهد. نمودار میلهای 30 سگمنتی میتواند در مشاهده تغییرات مقدار اندازهگیریشده به شکل بصری کمک کند.
وجود رنج خودکار، خاموشی خودکار، نشانگر باتری ضعیف و هشدار ولتاژ بالا نیز باعث میشود کار با دستگاه برای تکنسینها و مهندسان برق سادهتر و ایمنتر شود.
مشخصات فنی میگر دیجیتال UNI-T UT512
نوع دستگاه
تستر مقاومت عایقی / میگر دیجیتال
ولتاژهای تست عایقی
500V / 1000V / 1500V / 2500V
مقاومت عایقی در 500V
0.5MΩ تا 5GΩ، ±(3%+5)
مقاومت عایقی در 1000V
2MΩ تا 10GΩ، ±(3%+5)
مقاومت عایقی در 1500V
5MΩ تا 20GΩ، ±(3%+5)
مقاومت عایقی در 2500V
10MΩ تا 100GΩ، ±(3%+5)
اندازهگیری مقایسهای
دارد
مدت زمان اندازهگیری زماندار
حدود 15 دقیقه
نوع باتری
8 عدد باتری 1.5V نوع LR14
ابعاد نمایشگر
123 × 58 میلیمتر
ابعاد دستگاه
202 × 155 × 94 میلیمتر
تفاوت میگر UNI-T UT512 با میگرهای معمولی
یک میگر حرفهای تنها بر اساس محدوده اندازهگیری مقاومت عایقی ارزیابی نمیشود. قابلیتهایی مانند چند سطح ولتاژ تست، اندازهگیری PI و DAR، ذخیره اطلاعات، اتصال به کامپیوتر، اندازهگیری مقایسهای، نمودار میلهای، هشدار ولتاژ بالا و اندازهگیری زماندار میتوانند در کاربردهای حرفهای اهمیت زیادی داشته باشند.
UNI-T UT512 با ارائه مجموعهای از این امکانات، برای کاربرانی طراحی شده است که به دنبال یک میگر دیجیتال 2.5 کیلوولت با قابلیت ثبت و تحلیل نتایج هستند. ظرفیت اندازهگیری تا 100GΩ در سطح 2500V نیز از ویژگیهای مهم این مدل به شمار میرود.
نکات مهم هنگام استفاده از میگر UNI-T UT512
- پیش از تست، مشخصات تجهیز و ولتاژ مجاز تست آن را بررسی کنید.
- پیش از اتصال دستگاه، مدار را طبق دستورالعمل ایمنی مربوطه از منبع تغذیه جدا کنید.
- در زمان اعمال ولتاژ تست، از تماس با هادیها و نقاط تحت آزمایش خودداری کنید.
- قبل از لمس تجهیز مورد آزمایش، از تخلیه ولتاژ باقیمانده اطمینان حاصل کنید.
- برای تجهیزات حساس، ولتاژ تست را مطابق دستورالعمل سازنده انتخاب کنید.
- نتایج PI و DAR را در کنار نوع تجهیز و شرایط محیطی تفسیر کنید.
سوالات متداول درباره میگر UNI-T UT512
میگر UNI-T UT512 چه کاری انجام میدهد؟
UNI-T UT512 برای اندازهگیری مقاومت عایقی تجهیزات الکتریکی با اعمال ولتاژ تست DC استفاده میشود و علاوه بر آن امکان اندازهگیری ولتاژ AC و DC تا 600V را نیز دارد.
حداکثر ولتاژ تست میگر UT512 چقدر است؟
حداکثر ولتاژ تست عایقی این مدل 2500V است و چهار سطح تست 500V، 1000V، 1500V و 2500V را ارائه میدهد.
حداکثر مقاومت عایقی قابل اندازهگیری با UT512 چقدر است؟
در ولتاژ تست 2500V، محدوده اندازهگیری مقاومت عایقی این دستگاه تا 100GΩ میرسد.
آیا UNI-T UT512 قابلیت اندازهگیری PI و DAR دارد؟
بله. UT512 از اندازهگیری شاخص پلاریزاسیون PI و نسبت جذب دیالکتریک DAR پشتیبانی میکند و به همین دلیل برای تحلیل وضعیت عایق مناسبتر از یک تستر مقاومت عایقی ساده است.
آیا میگر UT512 به کامپیوتر متصل میشود؟
بله، این مدل دارای رابط USB است و امکان انتقال و بررسی اطلاعات اندازهگیری از طریق نرمافزار کامپیوتری را فراهم میکند.
ظرفیت حافظه UNI-T UT512 چقدر است؟
دستگاه میتواند اطلاعات اندازهگیری را در 18 گروه ذخیره کند.
آیا UT512 برای تست موتور و ترانسفورماتور مناسب است؟
بله. این مدل برای تست مقاومت عایقی تجهیزاتی مانند موتورهای الکتریکی، ژنراتورها و ترانسفورماتورها کاربرد دارد؛ البته ولتاژ تست باید مطابق مشخصات فنی و دستورالعمل تجهیز انتخاب شود.

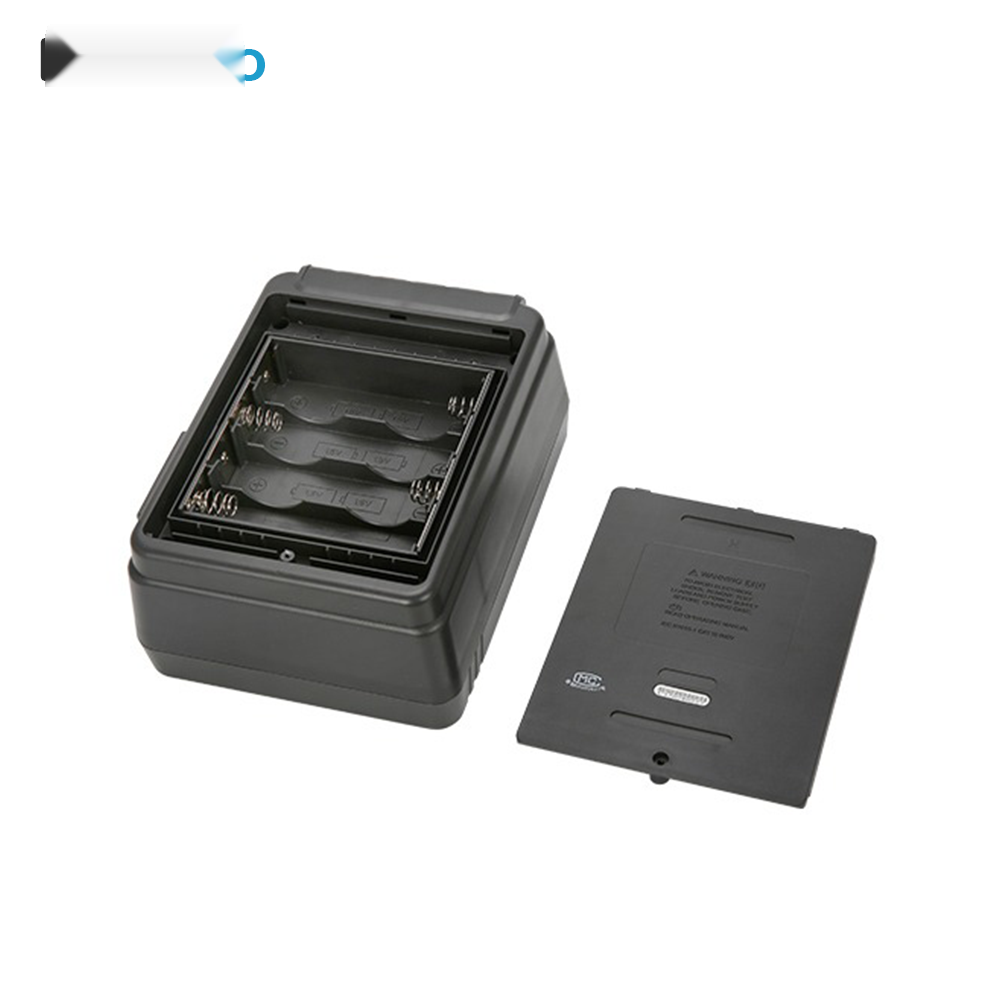

منبع تغذیه میگر UNI-T UT512 چیست؟
منبع تغذیه دستگاه 8 عدد باتری 1.5 ولتی نوع LR14 است.
وزن میگر UNI-T UT512 چقدر است؟
وزن خالص دستگاه حدود 1.8 کیلوگرم است.
جمعبندی و خرید میگر دیجیتال UNI-T UT512
میگر دیجیتال UNI-T UT512 یک تستر مقاومت عایقی حرفهای با حداکثر ولتاژ تست 2500V و محدوده اندازهگیری مقاومت تا 100GΩ است. قابلیت اندازهگیری PI و DAR، ذخیرهسازی 18 گروه داده، ارتباط USB، اندازهگیری مقایسهای، نمودار میلهای 30 سگمنتی، نمایشگر دارای نور پسزمینه و اندازهگیری ولتاژ AC/DC تا 600V، مجموعهای از امکانات کاربردی را برای تست و ارزیابی تجهیزات الکتریکی در اختیار کاربر قرار میدهد.
این دستگاه برای مهندسان برق، تکنسینهای تعمیر و نگهداری، واحدهای صنعتی، شرکتهای خدمات فنی و متخصصانی که به تستر عایق 2.5 کیلوولت با قابلیت تحلیل و ثبت اطلاعات نیاز دارند، گزینهای کاربردی محسوب میشود. برای انتخاب مدل مناسب، بهتر است محدوده مقاومت عایقی، ولتاژ تست مورد نیاز، نوع تجهیز و امکانات ثبت داده پیش از خرید بررسی شود.
برای دریافت اطلاعات بیشتر درباره قیمت میگر UNI-T UT512، موجودی و سایر تجهیزات اندازهگیری مقاومت عایقی، میتوانید با کارشناسان کالیبکس در ارتباط باشید.
