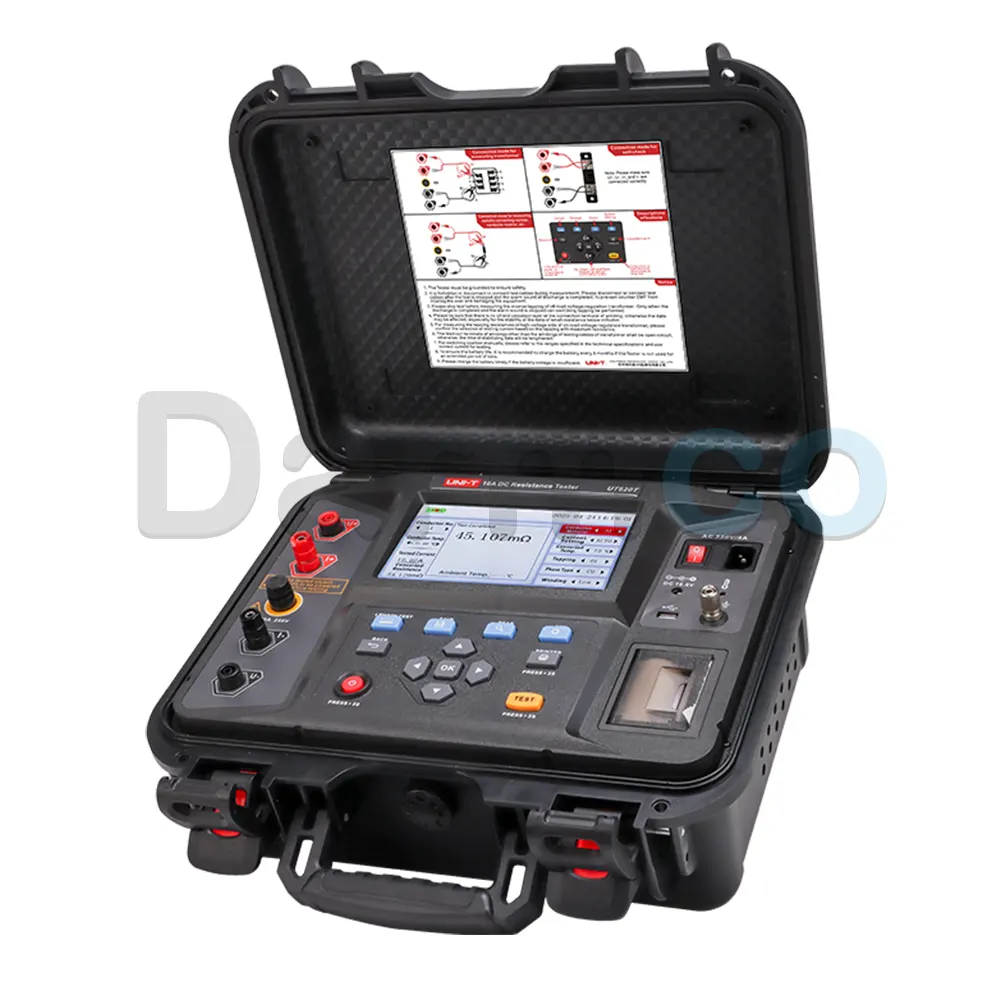

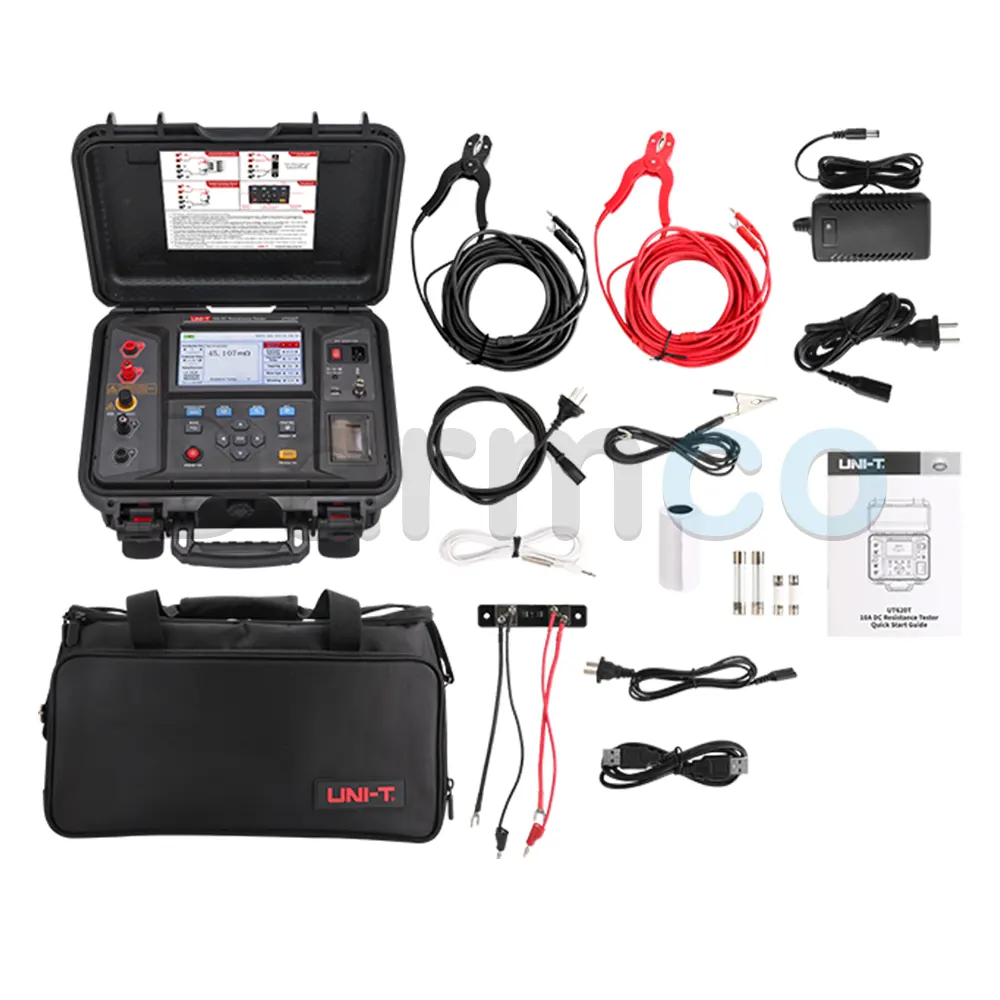

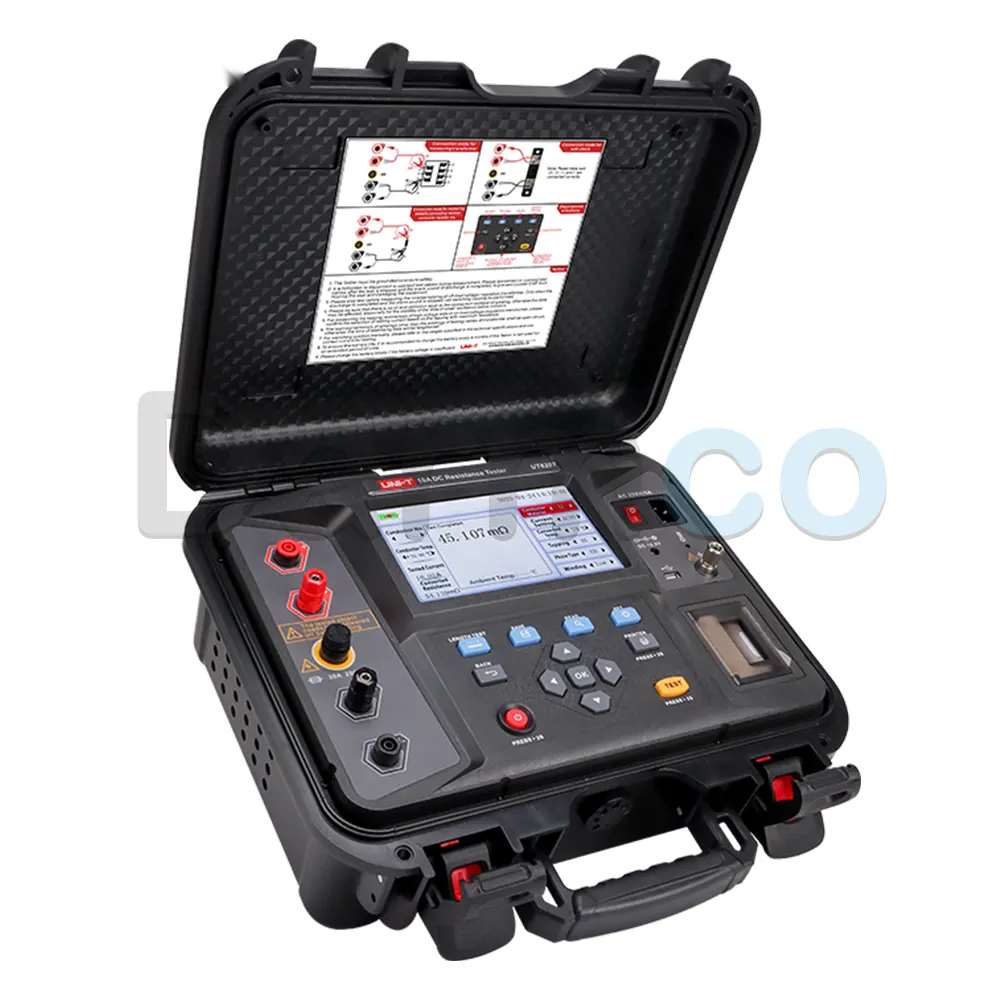

تستر مقاومت DC یونیتی UNI-T مدل UT620T | تستر مقاومت سیمپیچ ترانسفورماتور 10 آمپر
تستر مقاومت DC یونیتی UNI-T مدل UT620T یک دستگاه تخصصی برای اندازهگیری مقاومتهای پایین و بسیار پایین در تجهیزات الکتریکی و قدرت است که با روش چهار سیمه Kelvin 4-Wire و جریان تست حداکثر 10 آمپر کار میکند. این تستر برای اندازهگیری مقاومت سیمپیچ ترانسفورماتورها، موتورها، ژنراتورها، باسبارها، کلیدهای قدرت، کابلها و اتصالات الکتریکی طراحی شده و میتواند مقاومت را از 100 میکرواهم تا 1 مگااهم اندازهگیری کند. :contentReference[oaicite:0]{index=0}
روش چهار سیمه در این دستگاه باعث میشود اثر مقاومت کابلها و اتصالات تست تا حد زیادی از نتیجه حذف شود و اندازهگیری مقاومتهای پایین با دقت بالاتری انجام گیرد. UT620T علاوه بر جریان تست 10 آمپر، دارای جریانهای 40mA، 200mA، 400mA، 1A و 5A نیز است و مجموعاً 20 مرحله تنظیم جریان را در اختیار کاربر قرار میدهد. :contentReference[oaicite:1]{index=1}
تستر مقاومت DC UNI-T UT620T چیست؟
UNI-T UT620T یک DC Resistance Tester حرفهای یا تستر مقاومت DC است که برای اندازهگیری مقاومت هادیها، سیمپیچها و اتصالات تجهیزات قدرت مورد استفاده قرار میگیرد. این دستگاه برخلاف اهممترهای عمومی که عمدتاً برای مقاومتهای معمولی طراحی شدهاند، برای اندازهگیری مقاومتهای بسیار پایین و تجهیزات قدرت با جریان تست بالا ساخته شده است.
طبق مشخصات رسمی UNI-T، UT620T دارای محدوده کلی اندازهگیری 100.0μΩ تا 1.0000MΩ، حداقل رزولوشن 0.1μΩ و جریان تست تا 10A است. بسته به جریان انتخابشده، محدوده اندازهگیری و رزولوشن دستگاه تغییر میکند. :contentReference[oaicite:2]{index=2}
ویژگیهای اصلی تستر مقاومت UNI-T مدل UT620T
- اندازهگیری تخصصی مقاومت DC
- استفاده از روش چهار سیمه Kelvin برای اندازهگیری دقیق مقاومتهای پایین
- حداکثر جریان تست 10 آمپر
- محدوده کلی اندازهگیری از 100.0μΩ تا 1.0000MΩ
- حداقل رزولوشن 0.1μΩ
- 20 مرحله قابل تنظیم برای جریان تست
- جریانهای تست 40mA، 200mA، 400mA، 1A، 5A و 10A
- نمایشگر رنگی بزرگ 7 اینچی
- ذخیره حداکثر 9999 رکورد اندازهگیری
- چاپگر حرارتی داخلی برای چاپ نتایج
- درگاه USB برای انتقال داده
- پشتیبانی از بلوتوث بهصورت اختیاری
- محاسبه طول کابل بر اساس مقدار مقاومت
- اصلاح مقدار مقاومت بر اساس دمای هادی
- پشتیبانی از هادیهای مسی و آلومینیومی
- اندازهگیری دمای محیط با سنسور NTC
- پشتیبانی از تست مقاومت سیمپیچ ترانسفورماتورها
- حفاظت در برابر Reverse EMF
- تخلیه خودکار انرژی پس از تست
- حفاظت در برابر اضافهحرارت
- هشدار صوتی هنگام تخلیه
- باتری داخلی لیتیومی قابل شارژ
- امکان تغذیه از برق شهری
- خاموشی خودکار در حالت استفاده از باتری
مشخصات فنی تستر مقاومت DC یونیتی UNI-T UT620T
| مشخصه | مشخصات فنی |
|---|
| برند |
UNI-T |
| مدل |
UT620T |
| نوع دستگاه |
تستر مقاومت DC / تستر مقاومت سیمپیچ ترانسفورماتور |
| روش اندازهگیری |
چهار سیمه Kelvin 4-Wire |
| محدوده کلی مقاومت |
100.0μΩ تا 1.0000MΩ |
| حداقل رزولوشن |
0.1μΩ |
| جریانهای تست |
12V/<5mA، 40mA، 200mA، 400mA، 1A، 5A، 10A |
| تعداد مراحل تنظیم جریان |
20 مرحله |
| رزولوشن در جریان 10A |
0.1μΩ |
| دقت جریان ثابت |
±(0.1% rdg + 0.1% fs) در شرایط مشخصشده سازنده |
| ولتاژ تست ثابت |
12V / کمتر از 5mA |
| ذخیره اطلاعات |
9999 رکورد |
| نمایشگر |
LCD رنگی 7 اینچی |
| چاپگر داخلی |
دارد |
| انتقال اطلاعات |
USB و بلوتوث اختیاری |
| نمایش دما |
دارد، با سنسور NTC |
| تبدیل دما |
پشتیبانی از هادی مسی و آلومینیومی |
| نمایش طول کابل |
0.0001 متر تا 999.99 کیلومتر |
| تست ترانسفورماتور |
مناسب برای ترانسفورماتورها تا 1000kVA طبق مشخصات ارائهشده |
| حفاظتها |
Reverse EMF، تخلیه خودکار و اضافهحرارت |
| هشدار تخلیه |
صوتی |
| خاموشی خودکار |
حدود 10 دقیقه در حالت باتری |
| باتری داخلی |
لیتیومی 14.8V / 5000mAh |
| تغذیه AC |
180 تا 240 ولت AC / 50 هرتز |
| ابعاد |
386 × 318 × 159 میلیمتر |
| وزن |
حدود 7.1 کیلوگرم بدون متعلقات |
| استانداردها |
JJG 166-2022 و JJG 1052-2009 |
اندازهگیری مقاومت بسیار پایین با UT620T
یکی از مهمترین ویژگیهای UT620T توانایی اندازهگیری مقاومتهای بسیار پایین در محدوده میکرواهم است. این دستگاه در پایینترین محدوده از رزولوشن 0.1μΩ بهره میبرد و برای اندازهگیری مقاومت اتصالات، باسبارها، سیمپیچها و سایر هادیهای کممقاومت مناسب است.
جریان تست بالاتر باعث میشود افت ولتاژ ناشی از مقاومت تحت آزمایش با دقت مناسبی اندازهگیری شود. به همین دلیل جریان 10 آمپر دستگاه برای بسیاری از آزمونهای مقاومت DC تجهیزات قدرت اهمیت ویژهای دارد. UNI-T نیز UT620T را بهعنوان تستر مقاومت DC با حداکثر جریان 10 آمپر و رزولوشن حداقل 0.1 میکرواهم معرفی کرده است. :contentReference[oaicite:3]{index=3}
روش چهار سیمه Kelvin در تستر UT620T
در روش Kelvin 4-Wire مسیر عبور جریان تست و مسیر اندازهگیری ولتاژ از یکدیگر جدا هستند. در نتیجه اثر مقاومت سیمهای رابط و بخش قابل توجهی از مقاومت اتصالات در نتیجه نهایی کاهش پیدا میکند.
این روش برای اندازهگیری مقاومتهای پایین اهمیت زیادی دارد؛ زیرا در مقاومتهای بسیار کم، حتی مقاومت کابلها و اتصالات میتواند نسبت قابل توجهی از مقدار واقعی را تشکیل دهد. استفاده از اتصال چهار سیمه باعث میشود دستگاه بتواند برای اندازهگیریهای حساس تجهیزات قدرت مناسبتر عمل کند.
20 مرحله تنظیم جریان تست
UT620T امکان انتخاب جریان تست در 20 مرحله را فراهم میکند. در محدوده جریانهای 1 تا 10 آمپر، تنظیم جریان با گامهای 1 آمپر انجام میشود و در محدوده 40 تا 400 میلیآمپر نیز گامهای تنظیم مشخصی در نظر گرفته شده است. :contentReference[oaicite:4]{index=4}
این قابلیت باعث میشود کاربر بتواند جریان مناسب را متناسب با نوع تجهیز، مقدار مقاومت و شرایط آزمایش انتخاب کند. برای مقاومتهای بسیار پایین معمولاً جریانهای بالاتر مزیت بیشتری دارند، در حالی که برای قطعات حساس میتوان از جریانهای پایینتر استفاده کرد.
تست مقاومت سیمپیچ ترانسفورماتور
تستر مقاومت DC UNI-T UT620T برای اندازهگیری مقاومت سیمپیچ ترانسفورماتورها یکی از کاربردهای مهم خود را نشان میدهد. اندازهگیری مقاومت سیمپیچ میتواند برای بررسی وضعیت اتصالات، مقایسه سیمپیچها و کنترل تغییرات مقاومت در فرآیند تعمیر و نگهداری مورد استفاده قرار گیرد.
مطابق مشخصات ارائهشده برای این مدل، قابلیت تست ترانسفورماتور تا 1000kVA در نظر گرفته شده است. در پروژههای قدرت، محدوده واقعی کاربرد باید بر اساس مشخصات ترانسفورماتور و دستورالعمل سازنده تجهیز بررسی شود.
حفاظت در برابر Reverse EMF و تخلیه خودکار
هنگام اندازهگیری سیمپیچها و بارهای القایی، پس از قطع جریان ممکن است انرژی ذخیرهشده باعث ایجاد Back EMF یا Reverse EMF شود. UT620T به سیستمهای حفاظتی برای مقابله با این وضعیت و تخلیه انرژی پس از پایان تست مجهز شده است.
دستگاه همچنین هنگام فرآیند تخلیه، هشدار صوتی ارائه میکند تا کاربر از وضعیت مدار مطلع باشد. این قابلیت برای آزمایش تجهیزات القایی مانند ترانسفورماتورها و سیمپیچها اهمیت زیادی دارد.
تبدیل مقاومت بر اساس دمای هادی
مقاومت هادیها با تغییر دما تغییر میکند. UT620T دارای قابلیت Temperature Conversion است و میتواند تصحیح یا تبدیل مقدار مقاومت را بر اساس جنس هادی انجام دهد. این قابلیت برای هادیهای مس و آلومینیوم پشتیبانی شده است.
وجود سنسور دمای NTC نیز امکان اندازهگیری دمای محیط را فراهم میکند و باعث میشود دادههای مقاومت با در نظر گرفتن شرایط دمایی قابل تحلیل باشند.
محاسبه طول کابل از روی مقاومت
یکی از امکانات ویژه UT620T نمایش طول کابل بر اساس پارامترهای مقاومت و مشخصات هادی است. محدوده نمایش طول کابل از 0.0001 متر تا 999.99 کیلومتر اعلام شده است.
این قابلیت برای کاربردهای مرتبط با کابلها میتواند در تخمین طول هادی بر اساس مقاومت اندازهگیریشده مفید باشد؛ البته دقت محاسبه به جنس، سطح مقطع، دما و مشخصات واقعی کابل وابسته است.
ذخیره 9999 رکورد اندازهگیری
UT620T امکان ذخیره حداکثر 9999 رکورد را فراهم میکند. این ویژگی برای پروژههایی که تعداد زیادی اندازهگیری انجام میشود، مانند تستهای دورهای تجهیزات قدرت، کنترل کیفیت و تعمیرات، بسیار کاربردی است. :contentReference[oaicite:5]{index=5}
ذخیرهسازی داخلی باعث میشود اطلاعات اندازهگیریها برای بررسی بعدی در دسترس باشند و فرآیند مستندسازی تستها سادهتر شود.
نمایشگر رنگی 7 اینچی و چاپگر داخلی
یکی از ویژگیهای ظاهری مهم این مدل، استفاده از نمایشگر رنگی 7 اینچی است. صفحه بزرگ امکان مشاهده واضح مقدار مقاومت، وضعیت تست، جریان انتخابی و سایر اطلاعات مرتبط را فراهم میکند.
وجود چاپگر داخلی نیز امکان چاپ نتیجه آزمایش را بدون نیاز به چاپگر خارجی فراهم میکند و برای تهیه گزارش فیزیکی تست در آزمایشگاهها و پروژههای تعمیراتی بسیار کاربردی است. :contentReference[oaicite:6]{index=6}
ارتباط USB و نرمافزار UT620T
UT620T به رابط USB مجهز است و نرمافزار اختصاصی آن نیز توسط UNI-T ارائه شده است. صفحه پشتیبانی رسمی شرکت، نرمافزار UT620T و دستورالعمل اتصال USB را در اختیار کاربران قرار میدهد. :contentReference[oaicite:7]{index=7}
امکان انتقال داده به کامپیوتر برای تهیه آرشیو، تحلیل نتایج و مستندسازی آزمونها کاربرد دارد. اتصال بلوتوث نیز طبق مشخصات دستگاه بهصورت اختیاری پشتیبانی میشود. :contentReference[oaicite:8]{index=8}
باتری داخلی و کارکرد با برق شهری
برای استفاده میدانی، UT620T به باتری لیتیومی داخلی 14.8V / 5000mAh مجهز شده است. این دستگاه همچنین قابلیت کار با برق AC در محدوده 180 تا 240 ولت و 50 هرتز را دارد. بنابراین کاربر میتواند دستگاه را هم در محل پروژه و هم در آزمایشگاه مورد استفاده قرار دهد. :contentReference[oaicite:9]{index=9}
کاربردهای تستر مقاومت DC UNI-T UT620T
- اندازهگیری مقاومت سیمپیچ ترانسفورماتورها
- بررسی مقاومت سیمپیچ موتورها و ژنراتورها
- اندازهگیری مقاومت اتصالات الکتریکی
- تست مقاومت باسبارها
- اندازهگیری مقاومت کابلها
- بررسی اتصالات کلیدهای قدرت
- کنترل کیفیت تجهیزات قدرت
- تستهای دورهای تعمیر و نگهداری
- آزمایشگاههای برق و قدرت
- نیروگاهها و پستهای برق
- صنایع نفت، گاز و پتروشیمی
- کارخانههای تولید و تعمیر ترانسفورماتور
- پروژههای انتقال و توزیع برق
- آزمایشگاههای کنترل کیفیت و تست تجهیزات
مزایای تستر مقاومت UNI-T UT620T
- حداکثر جریان تست 10 آمپر
- رزولوشن بسیار پایین 0.1 میکرواهم
- روش اندازهگیری چهار سیمه Kelvin
- محدوده اندازهگیری تا 1 مگااهم
- 20 مرحله انتخاب جریان تست
- نمایشگر رنگی 7 اینچی
- چاپگر داخلی
- ذخیره 9999 رکورد
- باتری لیتیومی داخلی قابل شارژ
- تغذیه با برق شهری
- USB و بلوتوث اختیاری
- تصحیح دما برای مس و آلومینیوم
- دیتای دمای محیط با سنسور NTC
- محاسبه طول کابل
- حفاظت Reverse EMF
- تخلیه خودکار و هشدار صوتی
- حفاظت در برابر اضافهحرارت
نحوه استفاده از تستر مقاومت DC UT620T
- از قطع کامل برق تجهیز مورد آزمایش اطمینان حاصل کنید.
- در مورد تجهیزات القایی، قبل از اتصال دستگاه از تخلیه کامل انرژی اطمینان حاصل کنید.
- کابلهای تست چهار سیمه را طبق ترمینالهای جریان و ولتاژ به تجهیز متصل کنید.
- در صورت استفاده از سنسور دما، آن را در موقعیت مناسب نسبت به تجهیز قرار دهید.
- جریان تست مناسب را بر اساس نوع تجهیز انتخاب کنید.
- تست را آغاز کنید و تا تثبیت مقدار مقاومت صبر کنید.
- مقدار اندازهگیریشده را روی نمایشگر بررسی کنید.
- در صورت نیاز نتیجه را در حافظه ذخیره یا با چاپگر داخلی چاپ کنید.
- در صورت نیاز دادهها را از طریق USB به کامپیوتر منتقل کنید.
- پس از پایان تست، منتظر تخلیه خودکار انرژی و پایان هشدار باشید و سپس اتصالات را جدا کنید.
نکات مهم هنگام کار با UT620T
- هرگز تست مقاومت را روی تجهیز دارای برق انجام ندهید.
- برای تجهیزات القایی، تا پایان فرآیند تخلیه دستگاه صبر کنید.
- برای اندازهگیری مقاومتهای پایین از اتصال صحیح چهار سیمه استفاده کنید.
- اتصالات Kelvin باید محکم و تمیز باشند تا خطای تماس کاهش یابد.
- جریان تست را متناسب با تجهیز انتخاب کنید.
- دمای هادی را هنگام مقایسه اندازهگیریهای مختلف در نظر بگیرید.
- در هنگام استفاده از جریانهای بالا از تماس مستقیم با نقاط تست خودداری کنید.
- پیش از انتقال یا جداکردن کابلهای تست، پایان فرآیند تخلیه را بررسی کنید.
- برای آزمونهای حساس، شرایط کالیبراسیون و دقت اعلامشده توسط سازنده رعایت شود.
تفاوت تستر مقاومت DC UT620T با اهممتر معمولی
اهممترهای معمولی برای اندازهگیری مقاومتهای عمومی طراحی شدهاند، اما UT620T یک تستر تخصصی برای مقاومت DC تجهیزات قدرت است. استفاده از جریان تست تا 10 آمپر، روش چهار سیمه Kelvin، رزولوشن 0.1 میکرواهم، تخلیه خودکار و امکانات ثبت و چاپ دادهها، این دستگاه را برای آزمون سیمپیچ و اتصالات کممقاومت از اهممترهای عمومی متمایز میکند.
خرید تستر مقاومت DC یونیتی UNI-T UT620T از کالیبکس
کالیبکس در زمینه تأمین تجهیزات اندازهگیری و ابزار دقیق فعالیت میکند. تستر مقاومت DC UNI-T UT620T برای مهندسان برق قدرت، واحدهای تعمیر و نگهداری، نیروگاهها، صنایع تولید ترانسفورماتور، آزمایشگاهها و پیمانکاران تست تجهیزات مناسب است؛ بهویژه زمانی که اندازهگیری مقاومت بسیار پایین، جریان تست بالا، ثبت نتایج و تهیه گزارش اهمیت داشته باشد.
سوالات متداول تستر مقاومت DC UNI-T UT620T
تستر مقاومت DC UNI-T UT620T برای چه کاری استفاده میشود؟
UT620T برای اندازهگیری مقاومت DC پایین و بسیار پایین در تجهیزات قدرت مانند سیمپیچ ترانسفورماتور، موتور، ژنراتور، باسبار، کابل و اتصالات الکتریکی استفاده میشود.
حداکثر جریان تست UT620T چقدر است؟
حداکثر جریان تست دستگاه 10 آمپر است و جریانهای پایینتر نیز در چند مرحله قابل انتخاب هستند.
حداقل رزولوشن تستر مقاومت UT620T چقدر است؟
حداقل رزولوشن دستگاه 0.1 میکرواهم است.
بازه اندازهگیری مقاومت UT620T چقدر است؟
محدوده کلی اندازهگیری از 100.0 میکرواهم تا 1.0000 مگااهم است و محدوده دقیق هر رنج به جریان تست انتخابشده بستگی دارد.
آیا UT620T از روش چهار سیمه استفاده میکند؟
بله. دستگاه از روش چهار سیمه Kelvin استفاده میکند که برای کاهش اثر مقاومت سیمها و اتصالات در اندازهگیری مقاومتهای پایین مناسب است.
آیا تستر UT620T برای تست مقاومت سیمپیچ ترانسفورماتور مناسب است؟
بله. اندازهگیری مقاومت سیمپیچ ترانسفورماتورها یکی از کاربردهای اصلی این دستگاه است.
آیا UT620T قابلیت چاپ نتیجه تست را دارد؟
بله. دستگاه دارای چاپگر داخلی است و میتواند نتایج اندازهگیری را بهصورت مستقیم چاپ کند.
تستر مقاومت UNI-T UT620T چند رکورد را ذخیره میکند؟
ظرفیت ذخیرهسازی دستگاه 9999 رکورد اندازهگیری است.
آیا UT620T با باتری کار میکند؟
بله. دستگاه دارای باتری داخلی لیتیومی 14.8 ولت و 5000 میلیآمپرساعت است و امکان کار با برق AC 180 تا 240 ولت را نیز دارد.
آیا UT620T به کامپیوتر متصل میشود؟
بله. دستگاه دارای رابط USB است و نرمافزار اختصاصی UT620T نیز توسط UNI-T ارائه شده است. بلوتوث نیز بهصورت اختیاری پشتیبانی میشود.
آیا UT620T از سنسور دما پشتیبانی میکند؟
بله. دستگاه امکان اندازهگیری دمای محیط با سنسور NTC و تصحیح مقاومت بر اساس جنس هادی مس یا آلومینیوم را فراهم میکند.
جمعبندی تستر مقاومت DC یونیتی UNI-T UT620T
تستر مقاومت DC یونیتی UNI-T مدل UT620T یک ابزار حرفهای برای اندازهگیری مقاومتهای پایین و بسیار پایین در تجهیزات قدرت است که با روش چهار سیمه Kelvin، جریان تست حداکثر 10 آمپر، رزولوشن 0.1 میکرواهم، محدوده کلی 100 میکرواهم تا 1 مگااهم، نمایشگر رنگی 7 اینچی، چاپگر داخلی، حافظه 9999 رکورد، USB، باتری داخلی، تصحیح دمای هادی و سیستمهای حفاظتی Reverse EMF، تخلیه خودکار و اضافهحرارت، برای تست سیمپیچ ترانسفورماتورها و سایر تجهیزات الکتریکی کممقاومت گزینهای تخصصی و کاربردی محسوب میشود.
